1. MONITOREO DE
RUIDO
AMBIENTAL
Ing. Gonzalo Níkolas M. Rosado Ruiz
CIP N° 157381
CONSULTOR AMBIENTAL

2. FUNDAMENTOS BÁSICOS DEL
MONITOREO DE RUIDO
AMBIENTAL

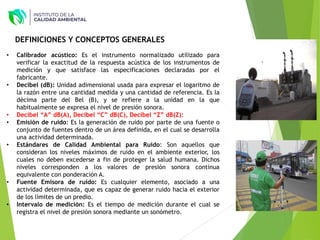

3. • Calibrador acústico: Es el instrumento normalizado utilizado para
verificar la exactitud de la respuesta acústica de los instrumentos de
medición y que satisface las especificaciones declaradas por el
fabricante.
• Decibel (dB): Unidad adimensional usada para expresar el logaritmo de
la razón entre una cantidad medida y una cantidad de referencia. Es la
décima parte del Bel (B), y se refiere a la unidad en la que
habitualmente se expresa el nivel de presión sonora.
• Decibel “A” dB(A), Decibel “C” dB(C), Decibel “Z” dB(Z):
• Emisión de ruido: Es la generación de ruido por parte de una fuente o
conjunto de fuentes dentro de un área definida, en el cual se desarrolla
una actividad determinada.
• Estándares de Calidad Ambiental para Ruido: Son aquellos que
consideran los niveles máximos de ruido en el ambiente exterior, los
cuales no deben excederse a fin de proteger la salud humana. Dichos
niveles corresponden a los valores de presión sonora continua
equivalente con ponderación A.
• Fuente Emisora de ruido: Es cualquier elemento, asociado a una
actividad determinada, que es capaz de generar ruido hacia el exterior
de los límites de un predio.
• Intervalo de medición: Es el tiempo de medición durante el cual se
registra el nivel de presión sonora mediante un sonómetro.
DEFINICIONES Y CONCEPTOS GENERALES

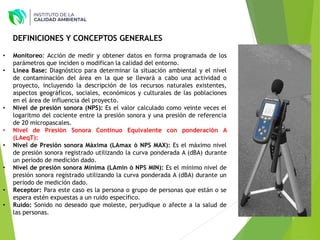

4. • Monitoreo: Acción de medir y obtener datos en forma programada de los
parámetros que inciden o modifican la calidad del entorno.
• Línea Base: Diagnóstico para determinar la situación ambiental y el nivel
de contaminación del área en la que se llevará a cabo una actividad o
proyecto, incluyendo la descripción de los recursos naturales existentes,
aspectos geográficos, sociales, económicos y culturales de las poblaciones
en el área de influencia del proyecto.
• Nivel de presión sonora (NPS): Es el valor calculado como veinte veces el
logaritmo del cociente entre la presión sonora y una presión de referencia
de 20 micropascales.
• Nivel de Presión Sonora Continuo Equivalente con ponderación A
(LAeqT):
• Nivel de Presión sonora Máxima (LAmax ò NPS MAX): Es el máximo nivel
de presión sonora registrado utilizando la curva ponderada A (dBA) durante
un periodo de medición dado.
• Nivel de presión sonora Mínima (LAmin ò NPS MIN): Es el mínimo nivel de
presión sonora registrado utilizando la curva ponderada A (dBA) durante un
periodo de medición dado.
• Receptor: Para este caso es la persona o grupo de personas que están o se
espera estén expuestas a un ruido específico.
• Ruido: Sonido no deseado que moleste, perjudique o afecte a la salud de
las personas.
DEFINICIONES Y CONCEPTOS GENERALES

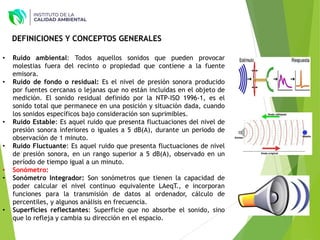

5. • Ruido ambiental: Todos aquellos sonidos que pueden provocar
molestias fuera del recinto o propiedad que contiene a la fuente
emisora.
• Ruido de fondo o residual: Es el nivel de presión sonora producido
por fuentes cercanas o lejanas que no están incluidas en el objeto de
medición. El sonido residual definido por la NTP-ISO 1996-1, es el
sonido total que permanece en una posición y situación dada, cuando
los sonidos específicos bajo consideración son suprimibles.
• Ruido Estable: Es aquel ruido que presenta fluctuaciones del nivel de
presión sonora inferiores o iguales a 5 dB(A), durante un periodo de
observación de 1 minuto.
• Ruido Fluctuante: Es aquel ruido que presenta fluctuaciones de nivel
de presión sonora, en un rango superior a 5 dB(A), observado en un
período de tiempo igual a un minuto.
• Sonómetro:
• Sonómetro Integrador: Son sonómetros que tienen la capacidad de
poder calcular el nivel continuo equivalente LAeqT., e incorporan
funciones para la transmisión de datos al ordenador, cálculo de
percentiles, y algunos análisis en frecuencia.
• Superficies reflectantes: Superficie que no absorbe el sonido, sino
que lo refleja y cambia su dirección en el espacio.
DEFINICIONES Y CONCEPTOS GENERALES

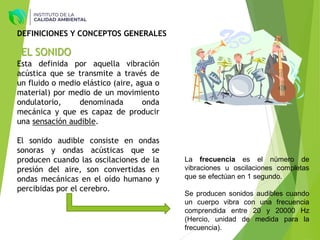

6. EL SONIDO
Esta definida por aquella vibración
acústica que se transmite a través de
un fluido o medio elástico (aire, agua o
material) por medio de un movimiento
ondulatorio, denominada onda
mecánica y que es capaz de producir
una sensación audible.
El sonido audible consiste en ondas
sonoras y ondas acústicas que se
producen cuando las oscilaciones de la
presión del aire, son convertidas en
ondas mecánicas en el oído humano y
percibidas por el cerebro.
DEFINICIONES Y CONCEPTOS GENERALES
La frecuencia es el número de
vibraciones u oscilaciones completas
que se efectúan en 1 segundo.
Se producen sonidos audibles cuando
un cuerpo vibra con una frecuencia
comprendida entre 20 y 20000 Hz
(Hercio, unidad de medida para la
frecuencia).

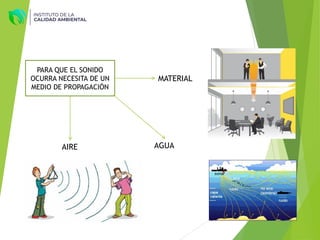

7. AIRE AGUA
MATERIAL
PARA QUE EL SONIDO
OCURRA NECESITA DE UN
MEDIO DE PROPAGACIÓN

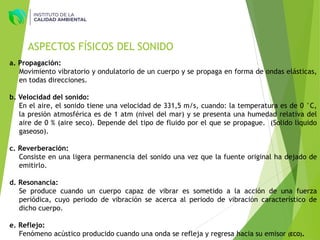

8. ASPECTOS FÍSICOS DEL SONIDO
a. Propagación:
Movimiento vibratorio y ondulatorio de un cuerpo y se propaga en forma de ondas elásticas,
en todas direcciones.
b. Velocidad del sonido:
En el aire, el sonido tiene una velocidad de 331,5 m/s, cuando: la temperatura es de 0 °C,
la presión atmosférica es de 1 atm (nivel del mar) y se presenta una humedad relativa del
aire de 0 % (aire seco). Depende del tipo de fluido por el que se propague. (Solido liquido
gaseoso).
c. Reverberación:
Consiste en una ligera permanencia del sonido una vez que la fuente original ha dejado de
emitirlo.
d. Resonancia:
Se produce cuando un cuerpo capaz de vibrar es sometido a la acción de una fuerza
periódica, cuyo periodo de vibración se acerca al periodo de vibración característico de
dicho cuerpo.
e. Reflejo:
Fenómeno acústico producido cuando una onda se refleja y regresa hacia su emisor (ECO).

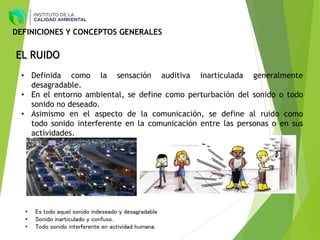

9. EL RUIDO
• Definida como la sensación auditiva inarticulada generalmente
desagradable.
• En el entorno ambiental, se define como perturbación del sonido o todo
sonido no deseado.
• Asimismo en el aspecto de la comunicación, se define al ruido como
todo sonido interferente en la comunicación entre las personas o en sus
actividades.
• Es todo aquel sonido indeseado y desagradable
• Sonido inarticulado y confuso.
• Todo sonido interferente en actividad humana.
DEFINICIONES Y CONCEPTOS GENERALES

10. TIPOS
DE
RUIDO:
De acuerdo a la NTP ISO
1996-1 existen varios tipos
de ruido.
 Ruido Estable: Es aquel que es emitido por
cualquier tipo de fuente de manera que no
presente fluctuaciones considerables (más
de 5 dB) durante más de un minuto.
 Ruido Fluctuante: Es aquel que es emitido
por cualquier tipo de fuente y que
presentan fluctuaciones por encima de 5dB
durante un minuto.
 Ruido Intermitente: Es aquel que está
presente sólo durante ciertos periodos de
tiempo y que son tales que la duración de
cada una de estas ocurrencias es más que 5
segundos.
 Ruido Impulsivo: Es el ruido caracterizado
por pulsos individuales de corta duración
de presión sonora. La duración del ruido
impulsivo suele ser menor a 1 segundo,
aunque pueden ser más prolongados.

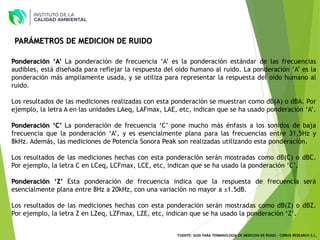

11. Ponderación ‘A’ La ponderación de frecuencia ‘A’ es la ponderación estándar de las frecuencias
audibles, está diseñada para reflejar la respuesta del oído humano al ruido. La ponderación ‘A’ es la
ponderación más ampliamente usada, y se utiliza para representar la respuesta del oído humano al
ruido.
Los resultados de las mediciones realizadas con esta ponderación se muestran como dB(A) o dBA. Por
ejemplo, la letra A en las unidades LAeq, LAFmax, LAE, etc, indican que se ha usado ponderación ‘A’.
Ponderación ‘C’ La ponderación de frecuencia ‘C’ pone mucho más énfasis a los sonidos de baja
frecuencia que la ponderación ‘A’, y es esencialmente plana para las frecuencias entre 31,5Hz y
8kHz. Además, las mediciones de Potencia Sonora Peak son realizadas utilizando esta ponderación.
Los resultados de las mediciones hechas con esta ponderación serán mostradas como dB(C) o dBC.
Por ejemplo, la letra C en LCeq, LCFmax, LCE, etc, indican que se ha usado la ponderación ‘C’.
Ponderación ‘Z’ Esta ponderación de frecuencia indica que la respuesta de frecuencia será
esencialmente plana entre 8Hz a 20kHz, con una variación no mayor a ±1.5dB.
Los resultados de las mediciones hechas con esta ponderación serán mostradas como dB(Z) o dBZ.
Por ejemplo, la letra Z en LZeq, LZFmax, LZE, etc, indican que se ha usado la ponderación ‘Z’.
PARÁMETROS DE MEDICION DE RUIDO
FUENTE: GUÍA PARA TERMINOLOGÍA DE MEDICION DE RUIDO - CIRRUS RESEARCH S.L.

12. FUENTE: GUÍA PARA TERMINOLOGÍA DE MEDICION DE RUIDO - CIRRUS RESEARCH S.L.

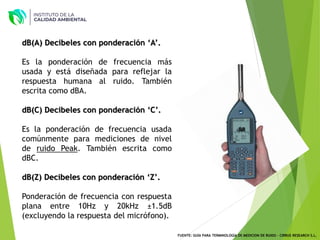

dB(A) Decibeles con ponderación ‘A’.
Es la ponderación de frecuencia más
usada y está diseñada para reflejar la
respuesta humana al ruido. También
escrita como dBA.
dB(C) Decibeles con ponderación ‘C’.
Es la ponderación de frecuencia usada
comúnmente para mediciones de nivel
de ruido Peak. También escrita como
dBC.
dB(Z) Decibeles con ponderación ‘Z’.
Ponderación de frecuencia con respuesta
plana entre 10Hz y 20kHz ±1.5dB
(excluyendo la respuesta del micrófono).

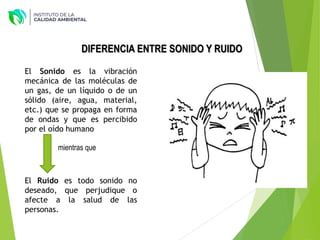

13. DIFERENCIA ENTRE SONIDO Y RUIDO
El Sonido es la vibración
mecánica de las moléculas de
un gas, de un líquido o de un
sólido (aire, agua, material,
etc.) que se propaga en forma
de ondas y que es percibido
por el oído humano
mientras que
El Ruido es todo sonido no
deseado, que perjudique o
afecte a la salud de las
personas.

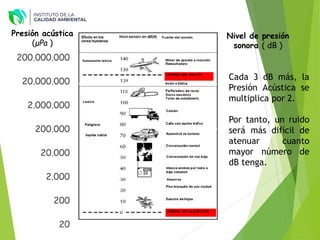

14. 200.000.000
20.000.000
2.000.000
200.000
20.000
2.000
200
20
Cada 3 dB más, la
Presión Acústica se
multiplica por 2.
Por tanto, un ruido
será más difícil de
atenuar cuanto
mayor número de
dB tenga.
Presión acústica
(μPa )
Nivel de presión
sonora ( dB )

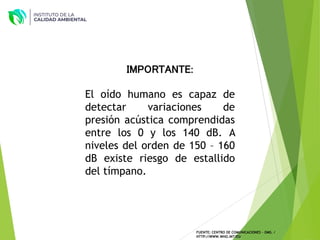

15. IMPORTANTE:
El oído humano es capaz de
detectar variaciones de
presión acústica comprendidas
entre los 0 y los 140 dB. A
niveles del orden de 150 – 160
dB existe riesgo de estallido
del tímpano.
FUENTE: CENTRO DE COMUNICACIONES – OMS. /
HTTP://WWW.WHO.INT/ES/

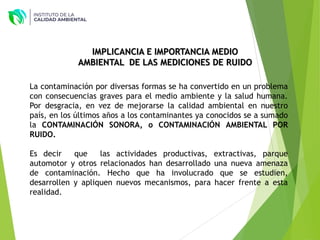

16. IMPLICANCIA E IMPORTANCIA MEDIO
AMBIENTAL DE LAS MEDICIONES DE RUIDO
La contaminación por diversas formas se ha convertido en un problema
con consecuencias graves para el medio ambiente y la salud humana.
Por desgracia, en vez de mejorarse la calidad ambiental en nuestro
país, en los últimos años a los contaminantes ya conocidos se a sumado
la CONTAMINACIÓN SONORA, o CONTAMINACIÓN AMBIENTAL POR
RUIDO.
Es decir que las actividades productivas, extractivas, parque
automotor y otros relacionados han desarrollado una nueva amenaza
de contaminación. Hecho que ha involucrado que se estudien,
desarrollen y apliquen nuevos mecanismos, para hacer frente a esta
realidad.

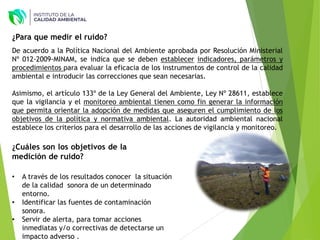

17. ¿Para que medir el ruido?
¿Cuáles son los objetivos de la
medición de ruido?
• A través de los resultados conocer la situación
de la calidad sonora de un determinado
entorno.
• Identificar las fuentes de contaminación
sonora.
• Servir de alerta, para tomar acciones
inmediatas y/o correctivas de detectarse un
impacto adverso .
De acuerdo a la Política Nacional del Ambiente aprobada por Resolución Ministerial
Nº 012-2009-MINAM, se indica que se deben establecer indicadores, parámetros y
procedimientos para evaluar la eficacia de los instrumentos de control de la calidad
ambiental e introducir las correcciones que sean necesarias.
Asimismo, el artículo 133º de la Ley General del Ambiente, Ley Nº 28611, establece
que la vigilancia y el monitoreo ambiental tienen como fin generar la información
que permita orientar la adopción de medidas que aseguren el cumplimiento de los
objetivos de la política y normativa ambiental. La autoridad ambiental nacional
establece los criterios para el desarrollo de las acciones de vigilancia y monitoreo.

18. MONITOREO DE RUIDO AMBIENTAL

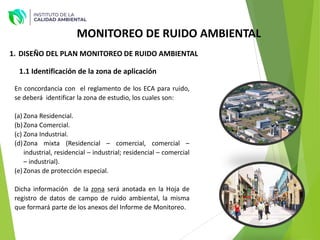

1. DISEÑO DEL PLAN MONITOREO DE RUIDO AMBIENTAL
1.1 Identificación de la zona de aplicación
En concordancia con el reglamento de los ECA para ruido,
se deberá identificar la zona de estudio, los cuales son:
(a) Zona Residencial.
(b)Zona Comercial.
(c) Zona Industrial.
(d)Zona mixta (Residencial – comercial, comercial –
industrial, residencial – industrial; residencial – comercial
– industrial).
(e) Zonas de protección especial.

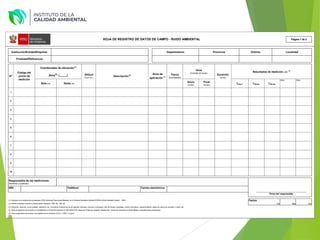

Dicha información de la zona será anotada en la Hoja de
registro de datos de campo de ruido ambiental, la misma
que formará parte de los anexos del Informe de Monitoreo.

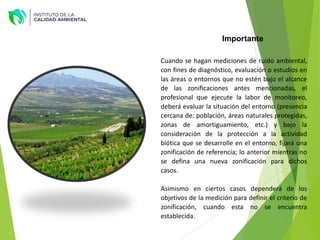

19. Cuando se hagan mediciones de ruido ambiental,
con fines de diagnóstico, evaluación o estudios en
las áreas o entornos que no estén bajo el alcance
de las zonificaciones antes mencionadas, el
profesional que ejecute la labor de monitoreo,
deberá evaluar la situación del entorno (presencia
cercana de: población, áreas naturales protegidas,
zonas de amortiguamiento, etc.) y bajo la
consideración de la protección a la actividad
biótica que se desarrolle en el entorno, fijará una
zonificación de referencia; lo anterior mientras no
se defina una nueva zonificación para dichos
casos.
Asimismo en ciertos casos dependerá de los
objetivos de la medición para definir el criterio de
zonificación, cuando esta no se encuentra
establecida.
Importante

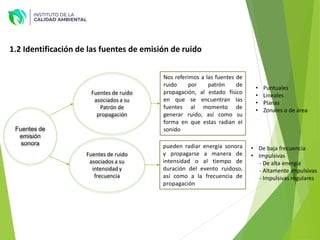

20. 1.2 Identificación de las fuentes de emisión de ruido
Nos referimos a las fuentes de
ruido por patrón de
propagación, al estado físico
en que se encuentran las
fuentes al momento de
generar ruido, así como su
forma en que estas radian el
sonido
Fuentes de
emisión
sonora
Fuentes de ruido
asociados a su
intensidad y
frecuencia
Fuentes de ruido
asociados a su
Patrón de
propagación
pueden radiar energía sonora
y propagarse a manera de
intensidad o al tiempo de
duración del evento ruidoso,
así como a la frecuencia de
propagación
• Puntuales
• Lineales
• Planas
• Zonales o de área
• De baja frecuencia
• Impulsivas
- De alta energía
- Altamente impulsivas
- Impulsivas regulares

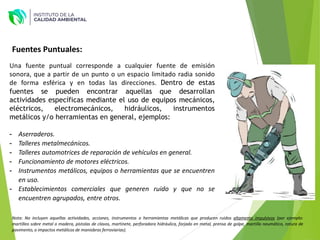

21. Fuentes Puntuales:
Una fuente puntual corresponde a cualquier fuente de emisión
sonora, que a partir de un punto o un espacio limitado radia sonido
de forma esférica y en todas las direcciones. Dentro de estas
fuentes se pueden encontrar aquellas que desarrollan
actividades específicas mediante el uso de equipos mecánicos,
eléctricos, electromecánicos, hidráulicos, instrumentos
metálicos y/o herramientas en general, ejemplos:
- Aserraderos.
- Talleres metalmecánicos.
- Talleres automotrices de reparación de vehículos en general.
- Funcionamiento de motores eléctricos.
- Instrumentos metálicos, equipos o herramientas que se encuentren
en uso.
- Establecimientos comerciales que generen ruido y que no se
encuentren agrupados, entre otros.
Nota: No incluyen aquellas actividades, acciones, instrumentos o herramientas metálicas que producen ruidos altamente impulsivos (por ejemplo:
martilleo sobre metal o madera, pistolas de clavos, martinete, perforadora hidráulica, forjado en metal, prensa de golpe, martillo neumático, rotura de
pavimento, o impactos metálicos de maniobras ferroviarias).

22. Se refiere a la forma en que la fuente radia energía
sonora de manera continua y a lo largo de una línea
imaginaria llamada eje, que al mismo tiempo va
ejerciendo movimiento. Cuando el ruido proviene de
una fuente lineal, éste se propagará en forma de
ondas cilíndricas, por lo tanto si nos desplazamos de
forma paralela a la línea de la fuente, el nivel sonoro
permanece constante, ejemplos:
- Vías en general
- Vehículos automotores que transiten por: calles,
avenidas, autopistas, vías de circulación
interprovincial y nacional.
- Vehículos de transporte férreo.
- Barcos, botes u otro vehículo que navegue por vía
marina, lacustre o fluvial (ríos de la Amazonía).
Fuentes Lineales:

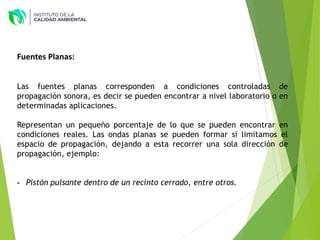

23. Las fuentes planas corresponden a condiciones controladas de
propagación sonora, es decir se pueden encontrar a nivel laboratorio o en
determinadas aplicaciones.
Representan un pequeño porcentaje de lo que se pueden encontrar en
condiciones reales. Las ondas planas se pueden formar si limitamos el
espacio de propagación, dejando a esta recorrer una sola dirección de
propagación, ejemplo:
- Pistón pulsante dentro de un recinto cerrado, entre otros.
Fuentes Planas:

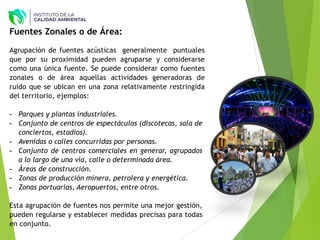

24. Fuentes Zonales o de Área:
Agrupación de fuentes acústicas generalmente puntuales
que por su proximidad pueden agruparse y considerarse
como una única fuente. Se puede considerar como fuentes
zonales o de área aquellas actividades generadoras de
ruido que se ubican en una zona relativamente restringida
del territorio, ejemplos:
- Parques y plantas industriales.
- Conjunto de centros de espectáculos (discotecas, sala de
conciertos, estadios).
- Avenidas o calles concurridas por personas.
- Conjunto de centros comerciales en generar, agrupados
a lo largo de una vía, calle o determinada área.
- Áreas de construcción.
- Zonas de producción minera, petrolera y energética.
- Zonas portuarias, Aeropuertos, entre otros.
Esta agrupación de fuentes nos permite una mejor gestión,
pueden regularse y establecer medidas precisas para todas
en conjunto.

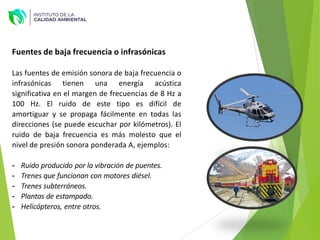

25. Fuentes de baja frecuencia o infrasónicas
Las fuentes de emisión sonora de baja frecuencia o
infrasónicas tienen una energía acústica
significativa en el margen de frecuencias de 8 Hz a
100 Hz. El ruido de este tipo es difícil de
amortiguar y se propaga fácilmente en todas las
direcciones (se puede escuchar por kilómetros). El
ruido de baja frecuencia es más molesto que el
nivel de presión sonora ponderada A, ejemplos:
- Ruido producido por la vibración de puentes.
- Trenes que funcionan con motores diésel.
- Trenes subterráneos.
- Plantas de estampado.
- Helicópteros, entre otros.

26. Fuentes impulsivas
De acuerdo a la NTP-ISO 1996-1:2007, actualmente no existe ningún descriptor matemático que defina
dicha fuente. No obstante, se ha encontrado categorías que correlacionan con la respuesta de la
comunidad, los mismos que deben ser identificados previo al desarrollo del monitoreo, con la finalidad de
tener una mejor ubicación del punto de medición.
Las categorías de fuentes impulsivas son:
Impulsivas de alta energía
Conformada por cualquier fuente explosiva donde la masa equivalente de
TNT excede los 50 g, o fuentes con características comparables y grado de
intrusión, ejemplos:
• Explosiones mineras y de canteras (voladuras).
• Estampidos sónicos.
• Demolición o procesos industriales que utilizan explosivos de
alta energía.
• Descargas militares (por ejemplo: blindado, artillería, fuego de
mortero, bombas, encendido explosivo de cohetes y misiles),
entre otros.
Las fuentes de estampido sónico incluyen elementos tales como aeronaves, cohetes, proyectiles de
artillería, proyectiles de blindados y otras fuentes similares. Esta categoría no incluye estampidos
sónicos de corta duración generados por disparos de armas cortas de fuego y otras fuentes similares.

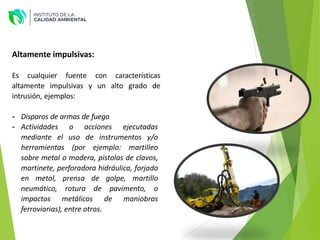

27. Altamente impulsivas:
Es cualquier fuente con características
altamente impulsivas y un alto grado de
intrusión, ejemplos:
- Disparos de armas de fuego
- Actividades o acciones ejecutadas
mediante el uso de instrumentos y/o
herramientas (por ejemplo: martilleo
sobre metal o madera, pistolas de clavos,
martinete, perforadora hidráulica, forjado
en metal, prensa de golpe, martillo
neumático, rotura de pavimento, o
impactos metálicos de maniobras
ferroviarias), entre otros.

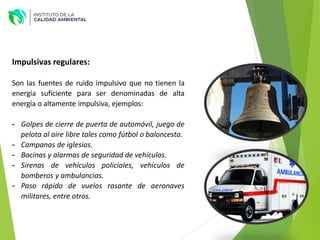

28. Impulsivas regulares:
Son las fuentes de ruido impulsivo que no tienen la
energía suficiente para ser denominadas de alta
energía o altamente impulsiva, ejemplos:
- Golpes de cierre de puerta de automóvil, juego de
pelota al aire libre tales como fútbol o baloncesto.
- Campanas de iglesias.
- Bocinas y alarmas de seguridad de vehículos.
- Sirenas de vehículos policiales, vehículos de
bomberos y ambulancias.
- Paso rápido de vuelos rasante de aeronaves
militares, entre otros.

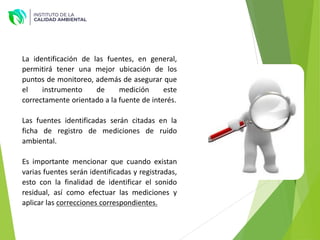

29. La identificación de las fuentes, en general,
permitirá tener una mejor ubicación de los
puntos de monitoreo, además de asegurar que
el instrumento de medición este
correctamente orientado a la fuente de interés.
Las fuentes identificadas serán citadas en la
ficha de registro de mediciones de ruido
ambiental.
Es importante mencionar que cuando existan
varias fuentes serán identificadas y registradas,
esto con la finalidad de identificar el sonido
residual, así como efectuar las mediciones y
aplicar las correcciones correspondientes.

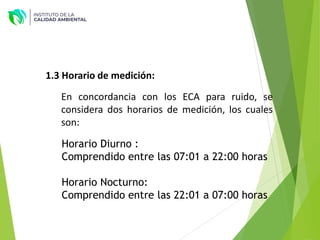

30. 1.3 Horario de medición:
En concordancia con los ECA para ruido, se
considera dos horarios de medición, los cuales
son:
Horario Diurno :
Comprendido entre las 07:01 a 22:00 horas
Horario Nocturno:
Comprendido entre las 22:01 a 07:00 horas

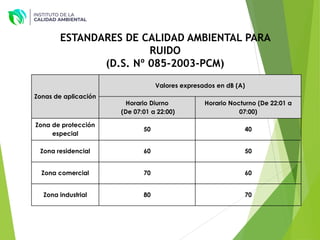

31. Zonas de aplicación
Valores expresados en dB (A)
Horario Diurno
(De 07:01 a 22:00)
Horario Nocturno (De 22:01 a
07:00)
Zona de protección
especial
50 40
Zona residencial 60 50
Zona comercial 70 60
Zona industrial 80 70
ESTANDARES DE CALIDAD AMBIENTAL PARA
RUIDO
(D.S. Nº 085-2003-PCM)

32. TIPOS DE SONOMETROS
1. SONÓMETROS GENERALES
Muestran el nivel de presión sonora instantáneo (decibeles: dB),
útiles para realizar un muestreo rapido del ambiente sonoro y
poder ahorrar tiempo.
2. SONÓMETROS INTEGRADORES-PROMEDIADORES
Estos sonómetros tienen la capacidad de poder calcular el nivel
continuo equivalente (LAeqT), en función del tiempo (en un
interval de tiempo).
Incorporan funciones para la transmisión de datos al ordenador,
cálculo de percentiles, y algunos análisis en frecuencia.
Es un instrumento normalizado que se utiliza para medir los niveles de presión
sonora.
1.4 Instrumentación y accesorios para la medición
Sonómetros

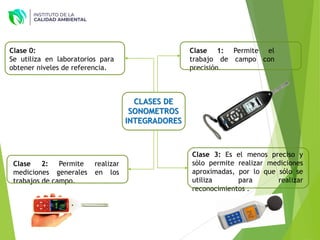

33. Clase 1: Permite el
trabajo de campo con
precisión.
CLASES DE
SONOMETROS
INTEGRADORES
Clase 0:
Se utiliza en laboratorios para
obtener niveles de referencia.
Clase 2: Permite realizar
mediciones generales en los
trabajos de campo.
Clase 3: Es el menos preciso y
sólo permite realizar mediciones
aproximadas, por lo que sólo se
utiliza para realizar
reconocimientos .

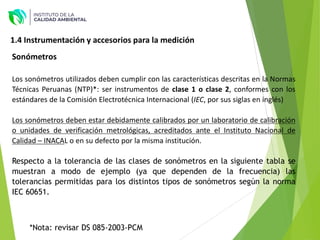

34. 1.4 Instrumentación y accesorios para la medición
Sonómetros
Los sonómetros utilizados deben cumplir con las características descritas en la Normas
Técnicas Peruanas (NTP)*: ser instrumentos de clase 1 o clase 2, conformes con los
estándares de la Comisión Electrotécnica Internacional (IEC, por sus siglas en inglés)
Los sonómetros deben estar debidamente calibrados por un laboratorio de calibración
o unidades de verificación metrológicas, acreditados ante el Instituto Nacional de
Calidad – INACAL o en su defecto por la misma institución.
Respecto a la tolerancia de las clases de sonómetros en la siguiente tabla se
muestran a modo de ejemplo (ya que dependen de la frecuencia) las
tolerancias permitidas para los distintos tipos de sonómetros según la norma
IEC 60651.
*Nota: revisar DS 085-2003-PCM

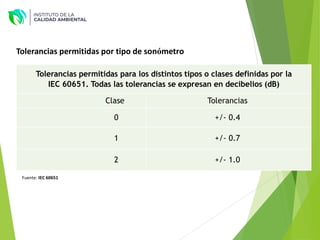

35. Tolerancias permitidas para los distintos tipos o clases definidas por la
IEC 60651. Todas las tolerancias se expresan en decibelios (dB)
Clase Tolerancias
0 +/- 0.4
1 +/- 0.7
2 +/- 1.0
Tolerancias permitidas por tipo de sonómetro
Fuente: IEC 60651

36. FUENTE: CIRRUS RESEARCH PLC, MANUAL DEL USUARIO SONÓMETROS
OPTIMUS.

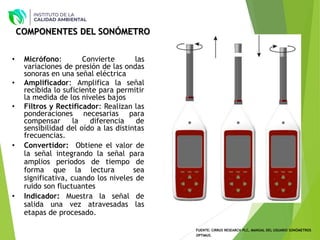

COMPONENTES DEL SONÓMETRO
• Micrófono: Convierte las
variaciones de presión de las ondas
sonoras en una señal eléctrica
• Amplificador: Amplifica la señal
recibida lo suficiente para permitir
la medida de los niveles bajos
• Filtros y Rectificador: Realizan las
ponderaciones necesarias para
compensar la diferencia de
sensibilidad del oído a las distintas
frecuencias.
• Convertidor: Obtiene el valor de
la señal integrando la señal para
amplios periodos de tiempo de
forma que la lectura sea
significativa, cuando los niveles de
ruido son fluctuantes
• Indicador: Muestra la señal de
salida una vez atravesadas las
etapas de procesado.

37. FUENTE: CIRRUS RESEARCH PLC, MANUAL DEL USUARIO SONÓMETROS
OPTIMUS.
COMPONENTES DEL
SONÓMETRO

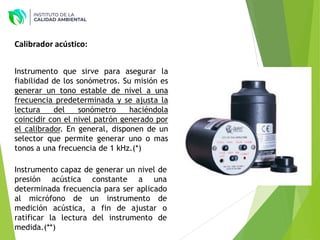

38. Instrumento capaz de generar un nivel de
presión acústica constante a una
determinada frecuencia para ser aplicado
al micrófono de un instrumento de
medición acústica, a fin de ajustar o
ratificar la lectura del instrumento de
medida.(**)
Instrumento que sirve para asegurar la
fiabilidad de los sonómetros. Su misión es
generar un tono estable de nivel a una
frecuencia predeterminada y se ajusta la
lectura del sonómetro haciéndola
coincidir con el nivel patrón generado por
el calibrador. En general, disponen de un
selector que permite generar uno o mas
tonos a una frecuencia de 1 kHz.(*)
Calibrador acústico:

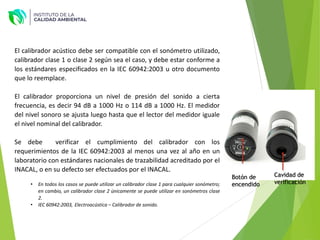

39. El calibrador acústico debe ser compatible con el sonómetro utilizado,
calibrador clase 1 o clase 2 según sea el caso, y debe estar conforme a
los estándares especificados en la IEC 60942:2003 u otro documento
que lo reemplace.
El calibrador proporciona un nivel de presión del sonido a cierta
frecuencia, es decir 94 dB a 1000 Hz o 114 dB a 1000 Hz. El medidor
del nivel sonoro se ajusta luego hasta que el lector del medidor iguale
el nivel nominal del calibrador.
Se debe verificar el cumplimiento del calibrador con los
requerimientos de la IEC 60942:2003 al menos una vez al año en un
laboratorio con estándares nacionales de trazabilidad acreditado por el
INACAL, o en su defecto ser efectuados por el INACAL.
• En todos los casos se puede utilizar un calibrador clase 1 para cualquier sonómetro;
en cambio, un calibrador clase 2 únicamente se puede utilizar en sonómetros clase
2.
• IEC 60942:2003, Electroacústica – Calibrador de sonido.
Cavidad de
verificación
Botón de
encendido

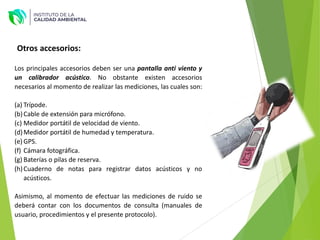

40. Los principales accesorios deben ser una pantalla anti viento y
un calibrador acústico. No obstante existen accesorios
necesarios al momento de realizar las mediciones, las cuales son:
(a) Trípode.
(b)Cable de extensión para micrófono.
(c) Medidor portátil de velocidad de viento.
(d)Medidor portátil de humedad y temperatura.
(e) GPS.
(f) Cámara fotográfica.
(g) Baterías o pilas de reserva.
(h)Cuaderno de notas para registrar datos acústicos y no
acústicos.
Asimismo, al momento de efectuar las mediciones de ruido se
deberá contar con los documentos de consulta (manuales de
usuario, procedimientos y el presente protocolo).
Otros accesorios:

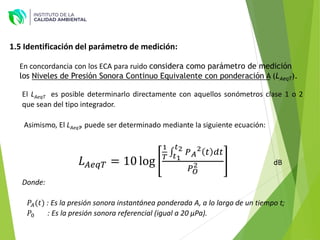

41. 1.5 Identificación del parámetro de medición:
En concordancia con los ECA para ruido considera como parámetro de medición
los Niveles de Presión Sonora Continuo Equivalente con ponderación A (LAeqT).
El LAeqT es posible determinarlo directamente con aquellos sonómetros clase 1 o 2
que sean del tipo integrador.
Asimismo, El LAeqT, puede ser determinado mediante la siguiente ecuación:
𝐿𝐴𝑒𝑞𝑇 = 10 log
1
𝑇
‫׬‬
𝑡1
𝑡2 𝑃𝐴
2 𝑡 𝑑𝑡
𝑃𝑂
2 dB
Donde:
𝑃𝐴(𝑡) : Es la presión sonora instantánea ponderada A, a lo largo de un tiempo t;
𝑃0 : Es la presión sonora referencial (igual a 20 µPa).

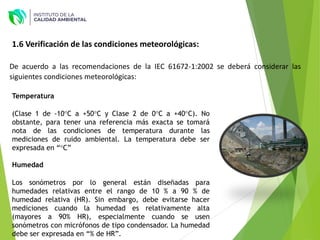

42. 1.6 Verificación de las condiciones meteorológicas:
De acuerdo a las recomendaciones de la IEC 61672-1:2002 se deberá considerar las
siguientes condiciones meteorológicas:
Temperatura
(Clase 1 de -10°C a +50°C y Clase 2 de 0°C a +40°C). No
obstante, para tener una referencia más exacta se tomará
nota de las condiciones de temperatura durante las
mediciones de ruido ambiental. La temperatura debe ser
expresada en “°C”
Humedad
Los sonómetros por lo general están diseñadas para
humedades relativas entre el rango de 10 % a 90 % de
humedad relativa (HR). Sin embargo, debe evitarse hacer
mediciones cuando la humedad es relativamente alta
(mayores a 90% HR), especialmente cuando se usen
sonómetros con micrófonos de tipo condensador. La humedad
debe ser expresada en “% de HR”.

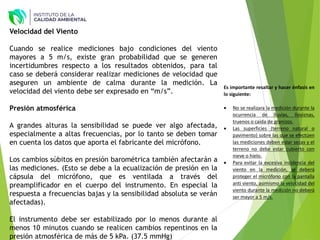

43. Es importante resaltar y hacer énfasis en
lo siguiente:
 No se realizara la medición durante la
ocurrencia de lluvias, lloviznas,
truenos o caída de granizos.
 Las superficies (terreno natural o
pavimento) sobre las que se efectúen
las mediciones deben estar secas y el
terreno no debe estar cubierto con
nieve o hielo.
 Para evitar la excesiva incidencia del
viento en la medición, se deberá
proteger el micrófono con la pantalla
anti viento, asimismo la velocidad del
viento durante la medición no deberá
ser mayor a 5 m/s.
Velocidad del Viento
Cuando se realice mediciones bajo condiciones del viento
mayores a 5 m/s, existe gran probabilidad que se generen
incertidumbres respecto a los resultados obtenidos, para tal
caso se deberá considerar realizar mediciones de velocidad que
aseguren un ambiente de calma durante la medición. La
velocidad del viento debe ser expresado en “m/s”.
Presión atmosférica
A grandes alturas la sensibilidad se puede ver algo afectada,
especialmente a altas frecuencias, por lo tanto se deben tomar
en cuenta los datos que aporta el fabricante del micrófono.
Los cambios súbitos en presión barométrica también afectarán a
las mediciones. (Esto se debe a la ecualización de presión en la
cápsula del micrófono, que es ventilada a través del
preamplificador en el cuerpo del instrumento. En especial la
respuesta a frecuencias bajas y la sensibilidad absoluta se verán
afectadas).
El instrumento debe ser estabilizado por lo menos durante al
menos 10 minutos cuando se realicen cambios repentinos en la
presión atmosférica de más de 5 kPa. (37.5 mmHg)

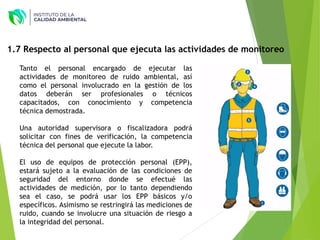

44. Tanto el personal encargado de ejecutar las
actividades de monitoreo de ruido ambiental, así
como el personal involucrado en la gestión de los
datos deberán ser profesionales o técnicos
capacitados, con conocimiento y competencia
técnica demostrada.
Una autoridad supervisora o fiscalizadora podrá
solicitar con fines de verificación, la competencia
técnica del personal que ejecute la labor.
El uso de equipos de protección personal (EPP),
estará sujeto a la evaluación de las condiciones de
seguridad del entorno donde se efectué las
actividades de medición, por lo tanto dependiendo
sea el caso, se podrá usar los EPP básicos y/o
específicos. Asimismo se restringirá las mediciones de
ruido, cuando se involucre una situación de riesgo a
la integridad del personal.
1.7 Respecto al personal que ejecuta las actividades de monitoreo

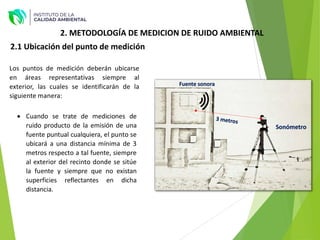

45. 2.1 Ubicación del punto de medición
Los puntos de medición deberán ubicarse
en áreas representativas siempre al
exterior, las cuales se identificarán de la
siguiente manera:
 Cuando se trate de mediciones de
ruido producto de la emisión de una
fuente puntual cualquiera, el punto se
ubicará a una distancia mínima de 3
metros respecto a tal fuente, siempre
al exterior del recinto donde se sitúe
la fuente y siempre que no existan
superficies reflectantes en dicha
distancia.
Fuente sonora
Sonómetro
2. METODOLOGÍA DE MEDICION DE RUIDO AMBIENTAL

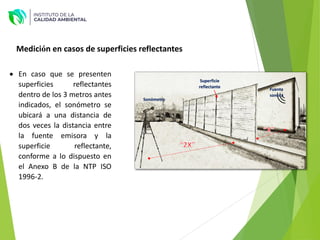

46.  En caso que se presenten
superficies reflectantes
dentro de los 3 metros antes
indicados, el sonómetro se
ubicará a una distancia de
dos veces la distancia entre
la fuente emisora y la
superficie reflectante,
conforme a lo dispuesto en
el Anexo B de la NTP ISO
1996-2.
Fuente
sonora
Superficie
reflectante
Sonómetro
Medición en casos de superficies reflectantes

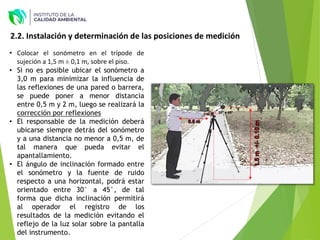

47. 2.2. Instalación y determinación de las posiciones de medición
30° a 45°
• Colocar el sonómetro en el trípode de
sujeción a 1,5 m ± 0,1 m, sobre el piso.
• Si no es posible ubicar el sonómetro a
3,0 m para minimizar la influencia de
las reflexiones de una pared o barrera,
se puede poner a menor distancia
entre 0,5 m y 2 m, luego se realizará la
corrección por reflexiones
• El responsable de la medición deberá
ubicarse siempre detrás del sonómetro
y a una distancia no menor a 0,5 m, de
tal manera que pueda evitar el
apantallamiento.
• El ángulo de inclinación formado entre
el sonómetro y la fuente de ruido
respecto a una horizontal, podrá estar
orientado entre 30° a 45°, de tal
forma que dicha inclinación permitirá
al operador el registro de los
resultados de la medición evitando el
reflejo de la luz solar sobre la pantalla
del instrumento.

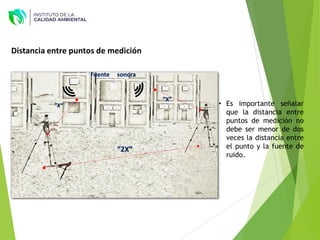

48. • Es importante señalar
que la distancia entre
puntos de medición no
debe ser menor de dos
veces la distancia entre
el punto y la fuente de
ruido.
“X”
Fuente sonora
“2X”
Distancia entre puntos de medición

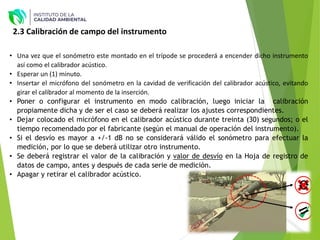

49. 2.3 Calibración de campo del instrumento
• Una vez que el sonómetro este montado en el trípode se procederá a encender dicho instrumento
así como el calibrador acústico.
• Esperar un (1) minuto.
• Insertar el micrófono del sonómetro en la cavidad de verificación del calibrador acústico, evitando
girar el calibrador al momento de la inserción.
• Poner o configurar el instrumento en modo calibración, luego iniciar la calibración
propiamente dicha y de ser el caso se deberá realizar los ajustes correspondientes.
• Dejar colocado el micrófono en el calibrador acústico durante treinta (30) segundos; o el
tiempo recomendado por el fabricante (según el manual de operación del instrumento).
• Si el desvío es mayor a +/-1 dB no se considerará válido el sonómetro para efectuar la
medición, por lo que se deberá utilizar otro instrumento.
• Se deberá registrar el valor de la calibración y valor de desvío en la Hoja de registro de
datos de campo, antes y después de cada serie de medición.
• Apagar y retirar el calibrador acústico.

50. Algunas marcas de calibradores
acústicos indistintamente de la
clase, poseen un circuito de auto-
calibración, por lo tanto no será
necesario realizar el ajuste en
dicho caso. No obstante se tomará
nota del valor resultante de la
calibración y el valor del desvío (se
recomienda revisar el manual de
operación del calibrador).

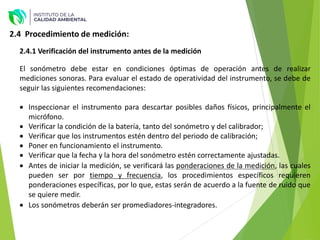

51. 2.4 Procedimiento de medición:
El sonómetro debe estar en condiciones óptimas de operación antes de realizar
mediciones sonoras. Para evaluar el estado de operatividad del instrumento, se debe de
seguir las siguientes recomendaciones:
 Inspeccionar el instrumento para descartar posibles daños físicos, principalmente el
micrófono.
 Verificar la condición de la batería, tanto del sonómetro y del calibrador;
 Verificar que los instrumentos estén dentro del periodo de calibración;
 Poner en funcionamiento el instrumento.
 Verificar que la fecha y la hora del sonómetro estén correctamente ajustadas.
 Antes de iniciar la medición, se verificará las ponderaciones de la medición, las cuales
pueden ser por tiempo y frecuencia, los procedimientos específicos requieren
ponderaciones específicas, por lo que, estas serán de acuerdo a la fuente de ruido que
se quiere medir.
 Los sonómetros deberán ser promediadores-integradores.
2.4.1 Verificación del instrumento antes de la medición

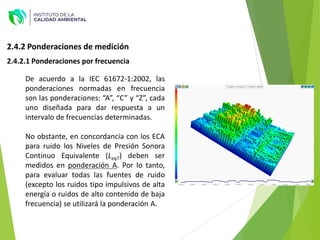

52. 2.4.2 Ponderaciones de medición
De acuerdo a la IEC 61672-1:2002, las
ponderaciones normadas en frecuencia
son las ponderaciones: “A”, “C” y “Z”, cada
uno diseñada para dar respuesta a un
intervalo de frecuencias determinadas.
No obstante, en concordancia con los ECA
para ruido los Niveles de Presión Sonora
Continuo Equivalente (LeqT) deben ser
medidos en ponderación A. Por lo tanto,
para evaluar todas las fuentes de ruido
(excepto los ruidos tipo impulsivos de alta
energía o ruidos de alto contenido de baja
frecuencia) se utilizará la ponderación A.
2.4.2.1 Ponderaciones por frecuencia

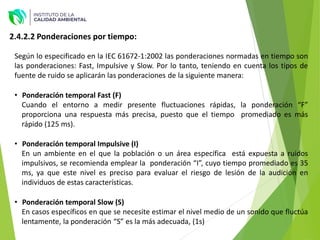

53. Según lo especificado en la IEC 61672-1:2002 las ponderaciones normadas en tiempo son
las ponderaciones: Fast, Impulsive y Slow. Por lo tanto, teniendo en cuenta los tipos de
fuente de ruido se aplicarán las ponderaciones de la siguiente manera:
• Ponderación temporal Fast (F)
Cuando el entorno a medir presente fluctuaciones rápidas, la ponderación “F”
proporciona una respuesta más precisa, puesto que el tiempo promediado es más
rápido (125 ms).
• Ponderación temporal Impulsive (I)
En un ambiente en el que la población o un área específica está expuesta a ruidos
impulsivos, se recomienda emplear la ponderación “I”, cuyo tiempo promediado es 35
ms, ya que este nivel es preciso para evaluar el riesgo de lesión de la audición en
individuos de estas características.
• Ponderación temporal Slow (S)
En casos específicos en que se necesite estimar el nivel medio de un sonido que fluctúa
lentamente, la ponderación “S” es la más adecuada, (1s)
2.4.2.2 Ponderaciones por tiempo:

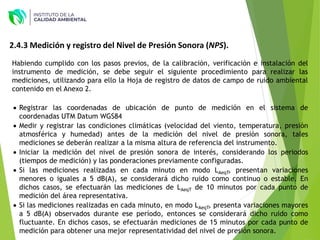

54. 2.4.3 Medición y registro del Nivel de Presión Sonora (NPS).
Habiendo cumplido con los pasos previos, de la calibración, verificación e instalación del
instrumento de medición, se debe seguir el siguiente procedimiento para realizar las
mediciones, utilizando para ello la Hoja de registro de datos de campo de ruido ambiental
contenido en el Anexo 2.
 Registrar las coordenadas de ubicación de punto de medición en el sistema de
coordenadas UTM Datum WGS84
 Medir y registrar las condiciones climáticas (velocidad del viento, temperatura, presión
atmosférica y humedad) antes de la medición del nivel de presión sonora, tales
mediciones se deberán realizar a la misma altura de referencia del instrumento.
 Iniciar la medición del nivel de presión sonora de interés, considerando los periodos
(tiempos de medición) y las ponderaciones previamente configuradas.
 Si las mediciones realizadas en cada minuto en modo LAeqT, presentan variaciones
menores o iguales a 5 dB(A), se considerará dicho ruido como continuo o estable. En
dichos casos, se efectuarán las mediciones de LAeqT de 10 minutos por cada punto de
medición del área representativa.
 Si las mediciones realizadas en cada minuto, en modo LAeqT, presenta variaciones mayores
a 5 dB(A) observados durante ese período, entonces se considerará dicho ruido como
fluctuante. En dichos casos, se efectuarán mediciones de 15 minutos por cada punto de
medición para obtener una mejor representatividad del nivel de presión sonora.

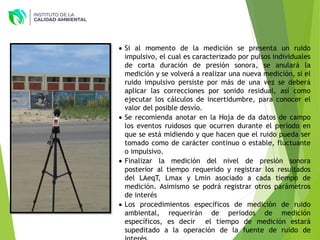

55.  Si al momento de la medición se presenta un ruido
impulsivo, el cual es caracterizado por pulsos individuales
de corta duración de presión sonora, se anulará la
medición y se volverá a realizar una nueva medición, si el
ruido impulsivo persiste por más de una vez se deberá
aplicar las correcciones por sonido residual, así como
ejecutar los cálculos de incertidumbre, para conocer el
valor del posible desvío.
 Se recomienda anotar en la Hoja de da datos de campo
los eventos ruidosos que ocurren durante el período en
que se está midiendo y que hacen que el ruido pueda ser
tomado como de carácter continuo o estable, fluctuante
o impulsivo.
 Finalizar la medición del nivel de presión sonora
posterior al tiempo requerido y registrar los resultados
del LAeqT, Lmax y Lmin asociado a cada tiempo de
medición. Asimismo se podrá registrar otros parámetros
de interés
 Los procedimientos específicos de medición de ruido
ambiental, requerirán de periodos de medición
específicos, es decir el tiempo de medición estará
supeditado a la operación de la fuente de ruido de

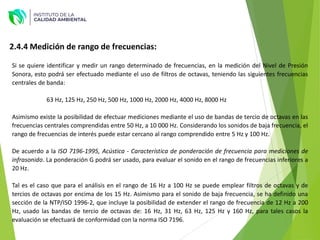

56. 2.4.4 Medición de rango de frecuencias:
Si se quiere identificar y medir un rango determinado de frecuencias, en la medición del Nivel de Presión
Sonora, esto podrá ser efectuado mediante el uso de filtros de octavas, teniendo las siguientes frecuencias
centrales de banda:
63 Hz, 125 Hz, 250 Hz, 500 Hz, 1000 Hz, 2000 Hz, 4000 Hz, 8000 Hz
Asimismo existe la posibilidad de efectuar mediciones mediante el uso de bandas de tercio de octavas en las
frecuencias centrales comprendidas entre 50 Hz, a 10 000 Hz. Considerando los sonidos de baja frecuencia, el
rango de frecuencias de interés puede estar cercano al rango comprendido entre 5 Hz y 100 Hz.
De acuerdo a la ISO 7196-1995, Acústica - Característica de ponderación de frecuencia para mediciones de
infrasonido. La ponderación G podrá ser usado, para evaluar el sonido en el rango de frecuencias inferiores a
20 Hz.
Tal es el caso que para el análisis en el rango de 16 Hz a 100 Hz se puede emplear filtros de octavas y de
tercios de octavas por encima de los 15 Hz. Asimismo para el sonido de baja frecuencia, se ha definido una
sección de la NTP/ISO 1996-2, que incluye la posibilidad de extender el rango de frecuencia de 12 Hz a 200
Hz, usado las bandas de tercio de octavas de: 16 Hz, 31 Hz, 63 Hz, 125 Hz y 160 Hz, para tales casos la
evaluación se efectuará de conformidad con la norma ISO 7196.

57. 3. PROCEDIMIENTOS ESPECÍFICOS DE MEDICIÓN DE RUIDO AMBIENTAL.

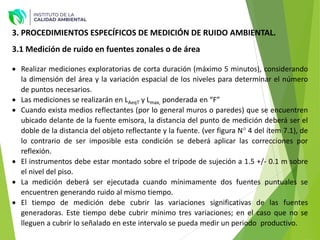

3.1 Medición de ruido en fuentes zonales o de área
 Realizar mediciones exploratorias de corta duración (máximo 5 minutos), considerando
la dimensión del área y la variación espacial de los niveles para determinar el número
de puntos necesarios.
 Las mediciones se realizarán en LAeqT y Lmax, ponderada en “F”
 Cuando exista medios reflectantes (por lo general muros o paredes) que se encuentren
ubicado delante de la fuente emisora, la distancia del punto de medición deberá ser el
doble de la distancia del objeto reflectante y la fuente. (ver figura N° 4 del ítem 7.1), de
lo contrario de ser imposible esta condición se deberá aplicar las correcciones por
reflexión.
 El instrumentos debe estar montado sobre el trípode de sujeción a 1.5 +/- 0.1 m sobre
el nivel del piso.
 La medición deberá ser ejecutada cuando mínimamente dos fuentes puntuales se
encuentren generando ruido al mismo tiempo.
 El tiempo de medición debe cubrir las variaciones significativas de las fuentes
generadoras. Este tiempo debe cubrir mínimo tres variaciones; en el caso que no se
lleguen a cubrir lo señalado en este intervalo se pueda medir un periodo productivo.

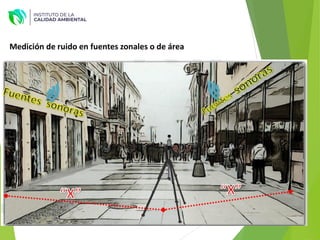

58. Medición de ruido en fuentes zonales o de área

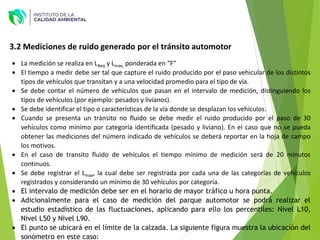

59.  La medición se realiza en LAeq y Lmax, ponderada en “F”
 El tiempo a medir debe ser tal que capture el ruido producido por el paso vehicular de los distintos
tipos de vehículos que transitan y a una velocidad promedio para el tipo de vía.
 Se debe contar el número de vehículos que pasan en el intervalo de medición, distinguiendo los
tipos de vehículos (por ejemplo: pesados y livianos).
 Se debe identificar el tipo o características de la vía donde se desplazan los vehículos.
 Cuando se presenta un tránsito no fluido se debe medir el ruido producido por el paso de 30
vehículos como mínimo por categoría identificada (pesado y liviano). En el caso que no se pueda
obtener las mediciones del número indicado de vehículos se deberá reportar en la hoja de campo
los motivos.
 En el caso de transito fluido de vehículos el tiempo mínimo de medición será de 20 minutos
continuos.
 Se debe registrar el Lmax, la cual debe ser registrada por cada una de las categorías de vehículos
registrados y considerando un mínimo de 30 vehículos por categoría.
 El intervalo de medición debe ser en el horario de mayor tráfico u hora punta.
 Adicionalmente para el caso de medición del parque automotor se podrá realizar el
estudio estadístico de las fluctuaciones, aplicando para ello los percentiles: Nivel L10,
Nivel L50 y Nivel L90.
 El punto se ubicará en el límite de la calzada. La siguiente figura muestra la ubicación del
sonómetro en este caso:
3.2 Mediciones de ruido generado por el tránsito automotor

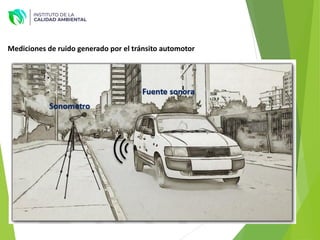

60. Mediciones de ruido generado por el tránsito automotor

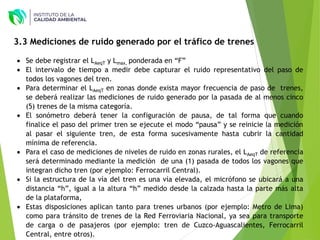

61.  Se debe registrar el LAeqT y Lmax, ponderada en “F”
 El intervalo de tiempo a medir debe capturar el ruido representativo del paso de
todos los vagones del tren.
 Para determinar el LAeqT en zonas donde exista mayor frecuencia de paso de trenes,
se deberá realizar las mediciones de ruido generado por la pasada de al menos cinco
(5) trenes de la misma categoría.
 El sonómetro deberá tener la configuración de pausa, de tal forma que cuando
finalice el paso del primer tren se ejecute el modo “pausa” y se reinicie la medición
al pasar el siguiente tren, de esta forma sucesivamente hasta cubrir la cantidad
mínima de referencia.
 Para el caso de mediciones de niveles de ruido en zonas rurales, el LAeqT de referencia
será determinado mediante la medición de una (1) pasada de todos los vagones que
integran dicho tren (por ejemplo: Ferrocarril Central).
 Si la estructura de la vía del tren es una vía elevada, el micrófono se ubicará a una
distancia “h”, igual a la altura “h” medido desde la calzada hasta la parte más alta
de la plataforma,
 Estas disposiciones aplican tanto para trenes urbanos (por ejemplo: Metro de Lima)
como para tránsito de trenes de la Red Ferroviaria Nacional, ya sea para transporte
de carga o de pasajeros (por ejemplo: tren de Cuzco-Aguascalientes, Ferrocarril
Central, entre otros).
3.3 Mediciones de ruido generado por el tráfico de trenes

62.  Respecto a la ilustración la ubicación del
micrófono podrá quedar en el jardín
interno de una vivienda, sobre la berma de
una avenida, sobre un parque o en el medio
de una calle con baja densidad de tráfico
automotor, siempre alejado a 3 metros de
superficies reflectantes.
 Se deberá registrar las condiciones de la vía
férrea, rugosidad, recta, curva, etc.
Estas disposiciones aplican tanto para trenes
urbanos (por ejemplo: Metro de Lima) como
para tránsito de trenes de la Red Ferroviaria
Nacional, ya sea para transporte de carga o de
pasajeros (por ejemplo: tren de Cuzco-
Aguascalientes, Ferrocarril Central, entre
otros).
Mediciones de ruido generado por el tráfico de trenes

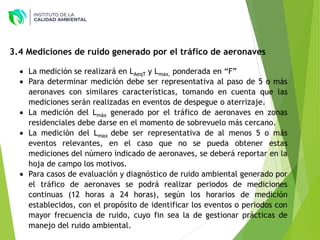

63.  La medición se realizará en LAeqT y Lmax, ponderada en “F”
 Para determinar medición debe ser representativa al paso de 5 o más
aeronaves con similares características, tomando en cuenta que las
mediciones serán realizadas en eventos de despegue o aterrizaje.
 La medición del Lmáx generado por el tráfico de aeronaves en zonas
residenciales debe darse en el momento de sobrevuelo más cercano.
 La medición del Lmax debe ser representativa de al menos 5 o más
eventos relevantes, en el caso que no se pueda obtener estas
mediciones del número indicado de aeronaves, se deberá reportar en la
hoja de campo los motivos.
 Para casos de evaluación y diagnóstico de ruido ambiental generado por
el tráfico de aeronaves se podrá realizar periodos de mediciones
continuas (12 horas a 24 horas), según los horarios de medición
establecidos, con el propósito de identificar los eventos o periodos con
mayor frecuencia de ruido, cuyo fin sea la de gestionar prácticas de
manejo del ruido ambiental.
3.4 Mediciones de ruido generado por el tráfico de aeronaves

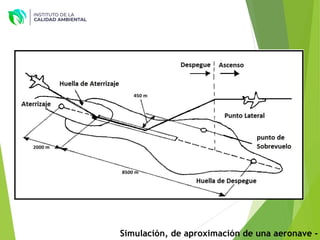

64. Simulación, de aproximación de una aeronave -

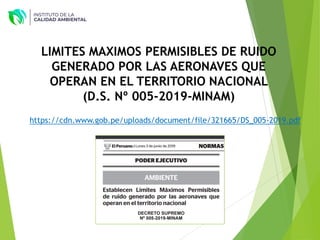

65. LIMITES MAXIMOS PERMISIBLES DE RUIDO
GENERADO POR LAS AERONAVES QUE
OPERAN EN EL TERRITORIO NACIONAL
(D.S. Nº 005-2019-MINAM)
https://cdn.www.gob.pe/uploads/document/file/321665/DS_005-2019.pdf

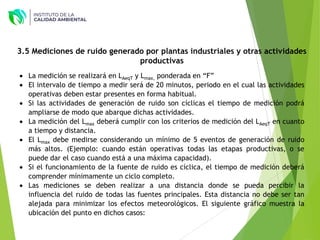

66.  La medición se realizará en LAeqT y Lmax, ponderada en “F”
 El intervalo de tiempo a medir será de 20 minutos, periodo en el cual las actividades
operativas deben estar presentes en forma habitual.
 Si las actividades de generación de ruido son cíclicas el tiempo de medición podrá
ampliarse de modo que abarque dichas actividades.
 La medición del Lmax deberá cumplir con los criterios de medición del LAeqT en cuanto
a tiempo y distancia.
 El Lmax debe medirse considerando un mínimo de 5 eventos de generación de ruido
más altos. (Ejemplo: cuando están operativas todas las etapas productivas, o se
puede dar el caso cuando está a una máxima capacidad).
 Si el funcionamiento de la fuente de ruido es cíclica, el tiempo de medición deberá
comprender mínimamente un ciclo completo.
 Las mediciones se deben realizar a una distancia donde se pueda percibir la
influencia del ruido de todas las fuentes principales. Esta distancia no debe ser tan
alejada para minimizar los efectos meteorológicos. El siguiente gráfico muestra la
ubicación del punto en dichos casos:

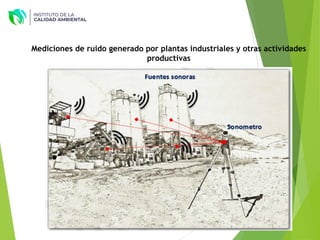

3.5 Mediciones de ruido generado por plantas industriales y otras actividades
productivas

67. Mediciones de ruido generado por plantas industriales y otras actividades
productivas

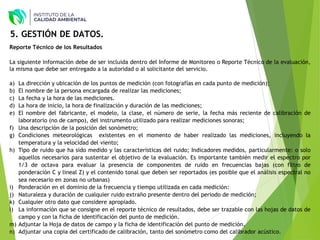

68. Reporte Técnico de los Resultados
La siguiente información debe de ser incluida dentro del Informe de Monitoreo o Reporte Técnico de la evaluación,
la misma que debe ser entregado a la autoridad o al solicitante del servicio.
a) La dirección y ubicación de los puntos de medición (con fotografías en cada punto de medición);
b) El nombre de la persona encargada de realizar las mediciones;
c) La fecha y la hora de las mediciones.
d) La hora de inicio, la hora de finalización y duración de las mediciones;
e) El nombre del fabricante, el modelo, la clase, el número de serie, la fecha más reciente de calibración de
laboratorio (no de campo), del instrumento utilizado para realizar mediciones sonoras;
f) Una descripción de la posición del sonómetro;
g) Condiciones meteorológicas existentes en el momento de haber realizado las mediciones, incluyendo la
temperatura y la velocidad del viento;
h) Tipo de ruido que ha sido medido y las características del ruido; Indicadores medidos, particularmente: o solo
aquellos necesarios para sustentar el objetivo de la evaluación. Es importante también medir el espectro por
1/3 de octava para evaluar la presencia de componentes de ruido en frecuencias bajas (con filtro de
ponderación C y lineal Z) y el contenido tonal que deben ser reportados (es posible que el análisis espectral no
sea necesario en zonas no urbanas)
i) Ponderación en el dominio de la frecuencia y tiempo utilizada en cada medición:
j) Naturaleza y duración de cualquier ruido extraño presente dentro del periodo de medición;
k) Cualquier otro dato que considere apropiado.
l) La información que se consigne en el reporte técnico de resultados, debe ser trazable con las hojas de datos de
campo y con la ficha de identificación del punto de medición.
m) Adjuntar la Hoja de datos de campo y la ficha de identificación del punto de medición.
n) Adjuntar una copia del certificado de calibración, tanto del sonómetro como del calibrador acústico.
5. GESTIÓN DE DATOS.

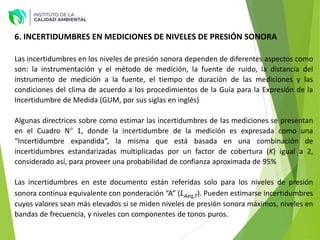

69. Las incertidumbres en los niveles de presión sonora dependen de diferentes aspectos como
son: la instrumentación y el método de medición, la fuente de ruido, la distancia del
instrumento de medición a la fuente, el tiempo de duración de las mediciones y las
condiciones del clima de acuerdo a los procedimientos de la Guía para la Expresión de la
Incertidumbre de Medida (GUM, por sus siglas en inglés)
Algunas directrices sobre como estimar las incertidumbres de las mediciones se presentan
en el Cuadro N° 1, donde la incertidumbre de la medición es expresada como una
“Incertidumbre expandida”, la misma que está basada en una combinación de
incertidumbres estandarizadas multiplicadas por un factor de cobertura (K) igual a 2,
considerado así, para proveer una probabilidad de confianza aproximada de 95%
Las incertidumbres en este documento están referidas solo para los niveles de presión
sonora continua equivalente con ponderación “A” (LAeq,T). Pueden estimarse incertidumbres
cuyos valores sean más elevados si se miden niveles de presión sonora máximos, niveles en
bandas de frecuencia, y niveles con componentes de tonos puros.
6. INCERTIDUMBRES EN MEDICIONES DE NIVELES DE PRESIÓN SONORA

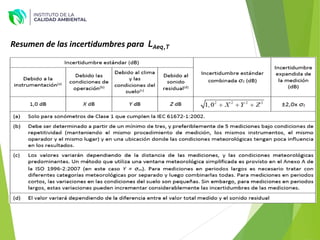

70. Resumen de las incertidumbres para LAeq,T

71. Otro Otro
1
2
3
4
5
6
7
8
10
DNI: Teléfono: Correo electrónico:
(1): Expresar en el sistema de coordenadas UTM (Universal Transverse Mercator) en el Sistema Geodésico Mundial WGS84 (World Geodetic System - 1984). Fecha:
(2): Indicar zona/huso (número) y banda (letra). Ejemplos: 18M, 18L, 19K, etc. Día Mes Año
(3): Ubicación, dirección, centro poblado, referencia, etc. Considerar la presencia de por ejemplo viviendas, comercio (mercados), vías de tránsito, hospitales, centros educativos, industria-talleres, áreas de crianza de animales y cultivo, etc.
(4): Zona de aplicación de acuerdo a lo establecido en el Decreto Supremo N° 085-2003-PCM, Zonas de Protección especial, Residencial, Comercial, Industrial y/o Zonas Mixtas) o actualizaciones posteriores.
(5): Otros parámetros de acuerdo a los objetivos de la medición (LA10,T, LA90,T, Lcpico).
Firma del responsable
N°
Fecha
(dia/mes/año)
Inicio
(h:min)
Este (m)
Zona de
aplicación (4)
HOJA DE REGISTRO DE DATOS DE CAMPO - RUIDO AMBIENTAL
Norte (m)
Altitud
(m.s.n.m.)
Código del
punto de
medición
Coordenadas de ubicación(1)
Zona(2)
: (_____)
Página 1 de 2
Descripción(3)
Finalidad/Referencia:
9
Responsable de las mediciones:
(Nombres y apellidos)
Resultados de medición (dB)
(5)
Duración
(h:min)
Hora
(Formato 24 horas)
Final
(h:min)
LAeq,T LAFmax
LAFmin
Institución/Entidad/Empresa: Distrito Localidad
Provincia
Departamento

72. 1
2
3
4
5
6
7
8
9
10
DATOS DEL SONÓMETRO DATOS DEL CALIBRADOR ACÚSTICO
V.° B.° del responsable:
Marca:
_____________________________________________
Marca:
_____________________________________________________
Clase/Tipo: _____________________________________________ Clase/Tipo: _____________________________________________________
Nro de serie:
_____________________________________________ Fecha calibración
(7)
: _____________________________________________________
Fecha calibración
(7)
: _____________________________________________
(5): Indicar los resultados de verificación de la calibración en campo empleando el calibrador acústico (fuente de referencia sonora), antes y despues de la serie de mediciones.
(6): Eventos acústicos como: sonidos de bocina, vehículos, autobuses, animales, ambulantes, industrias-talleres, trabajo de maquinaria, etc.
(7): Fecha de la última calibración realizada por el laboratorio acreditado y/o entidad competente.
Modelo:
OBSERVACIONES(6)
HOJA DE REGISTRO DE DATOS DE MEDICIONES DE RUIDO AMBIENTAL
Condiciones de medición
Página 2 de 2
Verificación y/o ajuste en campo(5)
Antes de la medición Después de la medición
_____________________________________________________
Modelo: _____________________________________________
Código del
punto de
medición
N°
Valor de
calibración
Valor de desvío
(OFFSET)
Valor de
calibración
Valor de desvío
(OFFSET)
Vel. del viento
(m/s)
Temperatura
(°C)
Humedad
Relativa (%)
Presión
Atmosférica (kPa)

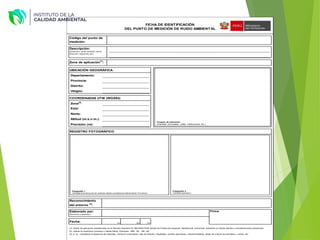

73. UBICACIÓN GEOGRÁFICA
Departamento:
Provincia:
Distrito:
Ubigeo:
COORDENADAS UTM (WGS84)
Zona
(2)
:
Este:
Norte:
Altitud (m.s.n.m.):
Precisión (m):
,
Elaborado por:
(Nombres y apellidos)
Firma:
Fecha: Día Mes Año
(1): Zonas de aplicación establecidas en el Decreto Supremo N° 085-2003-PCM (Zonas de Protección especial, Residencial, Comercial, Industrial y/o Zonas Mixtas) o actualizaciones posteriores.
(2): Indicar la zona/huso (número) y banda (letra). Ejemplos: 18M, 18L, 19K, etc.
(3): p. ej., considerar la presencia de viviendas, comercio (mercados), vías de tránsito, hospitales, centros educativos, industria-talleres, áreas de crianza de animales y cultivo, etc.
Reconocimiento
del entorno
(3)
:
______________________________
______________________________
______________________________
______________________________
______________________________
REGISTRO FOTOGRÁFICO
______________________________
______________________________
______________________________
______________________________
Descripción:
(Ubicación, centro poblado, barrio,
dirección, referencia, etc.)
_______________________________________________________________________________________________________
_______________________________________________________________________________________________________
Código del punto de
medición:
FICHA DE IDENTIFICACIÓN
DEL PUNTO DE MEDICIÓN DE RUIDO AMBIENTAL
Zona de aplicación
(1)
:
Croquis de ubicación
(Avenidas principales, calles, instituciones, etc.)
Fotografía 1
(Vista general del punto de medición desde unadistancia referencialde 15 metros)
Fotografía 2
(Vista del operador)
