1. Lic. Henry Anyaipoma Hurtado

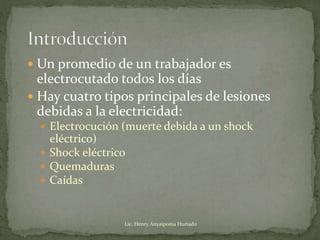

2.  Un promedio de un trabajador es
electrocutado todos los días
 Hay cuatro tipos principales de lesiones
debidas a la electricidad:
 Electrocución (muerte debida a un shock
eléctrico)
 Shock eléctrico
 Quemaduras
 Caídas
Lic. Henry Anyaipoma Hurtado

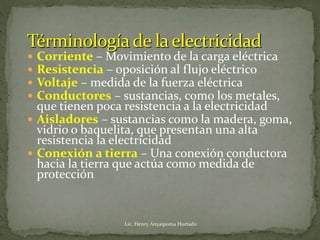

3.  Corriente – Movimiento de la carga eléctrica
 Resistencia – oposición al flujo eléctrico
 Voltaje – medida de la fuerza eléctrica
 Conductores – sustancias, como los metales,
que tienen poca resistencia a la electricidad
 Aisladores – sustancias como la madera, goma,
vidrio o baquelita, que presentan una alta
resistencia la electricidad
 Conexión a tierra – Una conexión conductora
hacia la tierra que actúa como medida de
protección
Lic. Henry Anyaipoma Hurtado

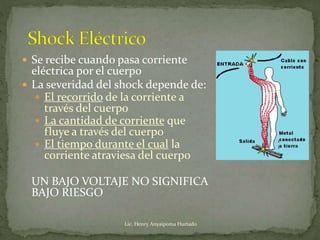

4.  Se recibe cuando pasa corriente
eléctrica por el cuerpo
 La severidad del shock depende de:
 El recorrido de la corriente a
través del cuerpo
 La cantidad de corriente que
fluye a través del cuerpo
 El tiempo durante el cual la
corriente atraviesa del cuerpo
UN BAJO VOLTAJE NO SIGNIFICA
BAJO RIESGO
Lic. Henry Anyaipoma Hurtado

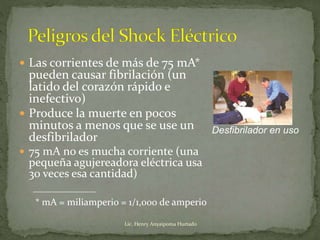

5.  Las corrientes de más de 75 mA*
pueden causar fibrilación (un
latido del corazón rápido e
inefectivo)
 Produce la muerte en pocos
minutos a menos que se use un
desfibrilador
 75 mA no es mucha corriente (una
pequeña agujereadora eléctrica usa
30 veces esa cantidad)
* mA = miliamperio = 1/1,000 de amperio
Desfibrilador en uso
Lic. Henry Anyaipoma Hurtado

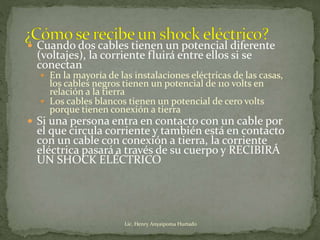

6.  Cuando dos cables tienen un potencial diferente
(voltajes), la corriente fluirá entre ellos si se
conectan
 En la mayoría de las instalaciones eléctricas de las casas,
los cables negros tienen un potencial de 110 volts en
relación a la tierra
 Los cables blancos tienen un potencial de cero volts
porque tienen conexión a tierra
 Si una persona entra en contacto con un cable por
el que circula corriente y también está en contacto
con un cable con conexión a tierra, la corriente
eléctrica pasará a través de su cuerpo y RECIBIRÁ
UN SHOCK ELÉCTRICO
Lic. Henry Anyaipoma Hurtado

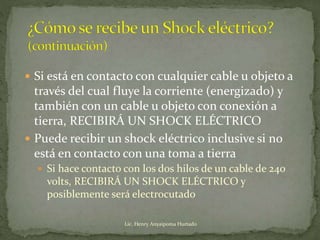

7.  Si está en contacto con cualquier cable u objeto a
través del cual fluye la corriente (energizado) y
también con un cable u objeto con conexión a
tierra, RECIBIRÁ UN SHOCK ELÉCTRICO
 Puede recibir un shock eléctrico inclusive si no
está en contacto con una toma a tierra
 Si hace contacto con los dos hilos de un cable de 240
volts, RECIBIRÁ UN SHOCK ELÉCTRICO y
posiblemente será electrocutado
Lic. Henry Anyaipoma Hurtado

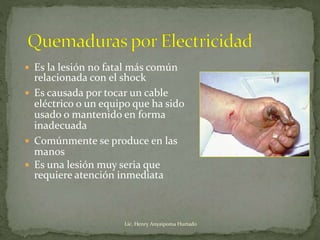

8.  Es la lesión no fatal más común
relacionada con el shock
 Es causada por tocar un cable
eléctrico o un equipo que ha sido
usado o mantenido en forma
inadecuada
 Comúnmente se produce en las
manos
 Es una lesión muy seria que
requiere atención inmediata
Lic. Henry Anyaipoma Hurtado

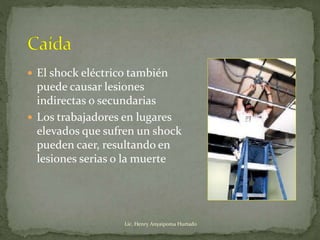

9.  El shock eléctrico también
puede causar lesiones
indirectas o secundarias
 Los trabajadores en lugares
elevados que sufren un shock
pueden caer, resultando en
lesiones serias o la muerte
Lic. Henry Anyaipoma Hurtado

10.  Existe un peligro si el conductor es
demasiado pequeño para conducir la
corriente con seguridad
 Ejemplo: Una herramienta portátil
con un cable de extensión que tiene
un alambre demasiado pequeño para
la herramienta.
 La herramienta tomará más corriente de
la que puede conducir el cable,
provocando recalentamiento y un posible
incendio sin disparar el interruptor del
circuito
 El interruptor del circuito podría ser del
tamaño adecuado para el circuito pero no
para el cable de extension que tiene un
alambre tan pequeño
El calibrador mide
alambres que van del
tamaño 36 al 0 de la
medida americana (AWG)
Lic. Henry Anyaipoma Hurtado

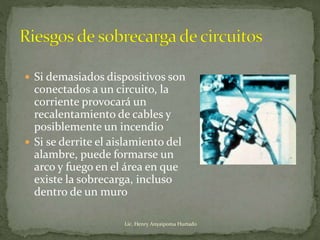

11.  Si demasiados dispositivos son
conectados a un circuito, la
corriente provocará un
recalentamiento de cables y
posiblemente un incendio
 Si se derrite el aislamiento del
alambre, puede formarse un
arco y fuego en el área en que
existe la sobrecarga, incluso
dentro de un muro
Lic. Henry Anyaipoma Hurtado

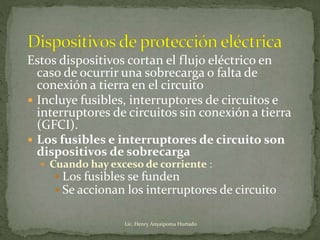

12. Estos dispositivos cortan el flujo eléctrico en
caso de ocurrir una sobrecarga o falta de
conexión a tierra en el circuito
 Incluye fusibles, interruptores de circuitos e
interruptores de circuitos sin conexión a tierra
(GFCI).
 Los fusibles e interruptores de circuito son
dispositivos de sobrecarga
 Cuando hay exceso de corriente :
 Los fusibles se funden
 Se accionan los interruptores de circuito
Lic. Henry Anyaipoma Hurtado

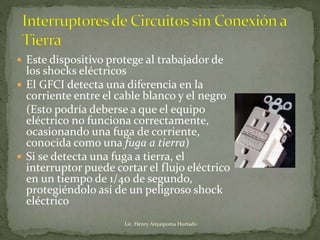

13.  Este dispositivo protege al trabajador de
los shocks eléctricos
 El GFCI detecta una diferencia en la
corriente entre el cable blanco y el negro
(Esto podría deberse a que el equipo
eléctrico no funciona correctamente,
ocasionando una fuga de corriente,
conocida como una fuga a tierra)
 Si se detecta una fuga a tierra, el
interruptor puede cortar el flujo eléctrico
en un tiempo de 1/40 de segundo,
protegiéndolo así de un peligroso shock
eléctrico
Lic. Henry Anyaipoma Hurtado

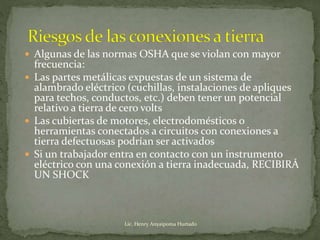

14.  Algunas de las normas OSHA que se violan con mayor
frecuencia:
 Las partes metálicas expuestas de un sistema de
alambrado eléctrico (cuchillas, instalaciones de apliques
para techos, conductos, etc.) deben tener un potencial
relativo a tierra de cero volts
 Las cubiertas de motores, electrodomésticos o
herramientas conectados a circuitos con conexiones a
tierra defectuosas podrían ser activados
 Si un trabajador entra en contacto con un instrumento
eléctrico con una conexión a tierra inadecuada, RECIBIRÁ
UN SHOCK
Lic. Henry Anyaipoma Hurtado

15.  La mayor parte de la gente no se da
cuenta de que generalmente las líneas
de tensión elevadas no están aisladas
 Para trabajar con seguridad en líneas
de tensión los trabajadores necesitan
entrenamiento especial y Equipo de
Protección Personal (PPE)
 No usar escalas de metal, usar las de
fibra de vidrio
 Tener cuidado con las líneas de tensión
al trabajar con escaleras o andamios
Lic. Henry Anyaipoma Hurtado

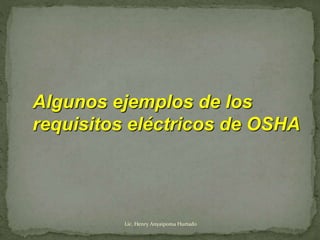

16. Algunos ejemplos de los
requisitos eléctricos de OSHA
Lic. Henry Anyaipoma Hurtado

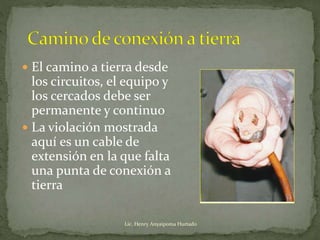

17.  El camino a tierra desde
los circuitos, el equipo y
los cercados debe ser
permanente y continuo
 La violación mostrada
aquí es un cable de
extensión en la que falta
una punta de conexión a
tierra
Lic. Henry Anyaipoma Hurtado

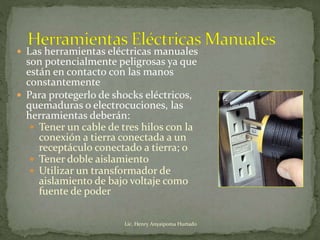

18.  Las herramientas eléctricas manuales
son potencialmente peligrosas ya que
están en contacto con las manos
constantemente
 Para protegerlo de shocks eléctricos,
quemaduras o electrocuciones, las
herramientas deberán:
 Tener un cable de tres hilos con la
conexión a tierra conectada a un
receptáculo conectado a tierra; o
 Tener doble aislamiento
 Utilizar un transformador de
aislamiento de bajo voltaje como
fuente de poder
Lic. Henry Anyaipoma Hurtado

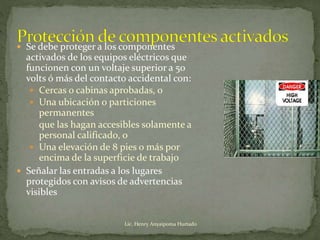

19.  Se debe proteger a los componentes
activados de los equipos eléctricos que
funcionen con un voltaje superior a 50
volts ó más del contacto accidental con:
 Cercas o cabinas aprobadas, o
 Una ubicación o particiones
permanentes
que las hagan accesibles solamente a
personal calificado, o
 Una elevación de 8 pies o más por
encima de la superficie de trabajo
 Señalar las entradas a los lugares
protegidos con avisos de advertencias
visibles
Lic. Henry Anyaipoma Hurtado

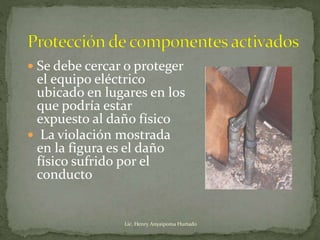

20.  Se debe cercar o proteger
el equipo eléctrico
ubicado en lugares en los
que podría estar
expuesto al daño físico
 La violación mostrada
en la figura es el daño
físico sufrido por el
conducto
Lic. Henry Anyaipoma Hurtado

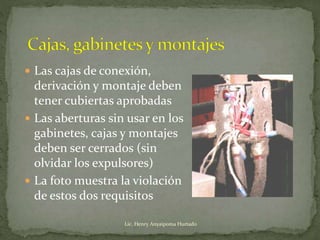

21.  Las cajas de conexión,
derivación y montaje deben
tener cubiertas aprobadas
 Las aberturas sin usar en los
gabinetes, cajas y montajes
deben ser cerrados (sin
olvidar los expulsores)
 La foto muestra la violación
de estos dos requisitos
Lic. Henry Anyaipoma Hurtado

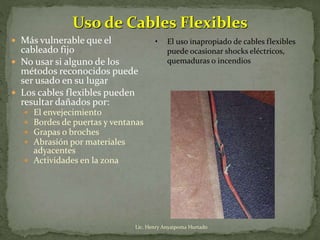

22. Uso de Cables Flexibles
 Más vulnerable que el
cableado fijo
 No usar si alguno de los
métodos reconocidos puede
ser usado en su lugar
 Los cables flexibles pueden
resultar dañados por:
 El envejecimiento
 Bordes de puertas y ventanas
 Grapas o broches
 Abrasión por materiales
adyacentes
 Actividades en la zona
• El uso inapropiado de cables flexibles
puede ocasionar shocks eléctricos,
quemaduras o incendios
Lic. Henry Anyaipoma Hurtado

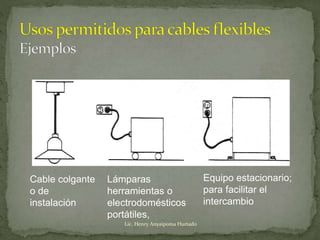

23. Cable colgante
o de
instalación
Lámparas
herramientas o
electrodomésticos
portátiles,
Equipo estacionario;
para facilitar el
intercambio
Lic. Henry Anyaipoma Hurtado

24. Sustitutos por
cableado fijo
Corre a través de
muros, techos, pisos.
puertas o ventanas
Oculto detrás o
unidos a superficies
de los edificios
Lic. Henry Anyaipoma Hurtado

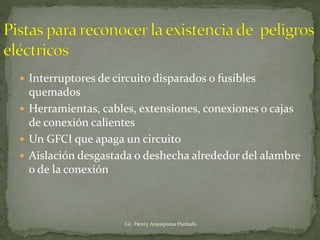

25.  Interruptores de circuito disparados o fusibles
quemados
 Herramientas, cables, extensiones, conexiones o cajas
de conexión calientes
 Un GFCI que apaga un circuito
 Aislación desgastada o deshecha alrededor del alambre
o de la conexión
Lic. Henry Anyaipoma Hurtado

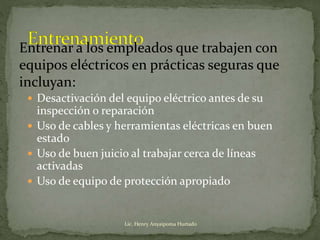

26.  Desactivación del equipo eléctrico antes de su
inspección o reparación
 Uso de cables y herramientas eléctricas en buen
estado
 Uso de buen juicio al trabajar cerca de líneas
activadas
 Uso de equipo de protección apropiado
Entrenar a los empleados que trabajen con
equipos eléctricos en prácticas seguras que
incluyan:
Lic. Henry Anyaipoma Hurtado

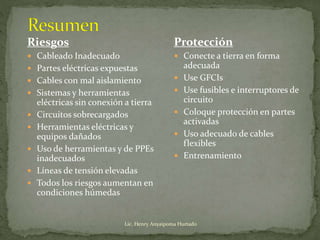

27. Riesgos
 Cableado Inadecuado
 Partes eléctricas expuestas
 Cables con mal aislamiento
 Sistemas y herramientas
eléctricas sin conexión a tierra
 Circuitos sobrecargados
 Herramientas eléctricas y
equipos dañados
 Uso de herramientas y de PPEs
inadecuados
 Líneas de tensión elevadas
 Todos los riesgos aumentan en
condiciones húmedas
Protección
 Conecte a tierra en forma
adecuada
 Use GFCIs
 Use fusibles e interruptores de
circuito
 Coloque protección en partes
activadas
 Uso adecuado de cables
flexibles
 Entrenamiento
Lic. Henry Anyaipoma Hurtado
