Este documento describe diferentes tipos de diodos, incluyendo diodos rectificadores, LED, Schottky, Varicap y fotodiodos. Explica que los diodos son componentes electrónicos semiconductores que cumplen funciones importantes en circuitos electrónicos, y cada tipo tiene características y usos específicos como rectificar señales, emitir luz, conmutar a alta velocidad, variar capacitancia según polarización y detectar luz. Para cada tipo proporciona detalles sobre su funcionamiento y aplicaciones.
En la siguiente presentación podrán observar los diferentes tipos de diodos, su aplicación y su curva característica. Espero les sea de gran utilidad en sus investigaciones.
NOTA: Descargar para ver efectos y animaciones de las imágenes.
Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo.
Los diodos son componentes electrónicos semiconductores que cumplen una función importante en los circuitos electrónicos. Un diodo es el resultado de la unión entre dos semiconductores que, de acuerdo a sus características constructivas, se denominan materiales N y P. Los materiales N se caracterizan por poseer impurezas que agregan electrones libres, mientras que los del tipo P tienen impurezas que carecen de electrones respecto al silicio.
El primer diodo utilizado para la rectificación de señales alternas fue el de tubo, construido por Thomas Alba Edison y se llamó Efecto Edison, que contenía una placa y el filamento únicamente; posteriormente se uso el rectificador de selenio, antecesor de los que actualmente se usan y que minimizaron el tamaño y espacio, comparado con el de tubo al vacío, la diferencia es bastante grande, además del gran consumo de energía para su funcionamiento.
Diodo Rectificador
El diodo rectificador es uno de los mecanismos de la familia de los diodos más sencillos y antiguo. Los diodos rectificadores son aquellos dispositivos semiconductores que solo conducen en polarización directa (arriba de 0.7 V) y en polarización inversa no conducen. Son tipos de diodo que constituyen el elemento o circuito que permite convertir la corriente alterna en corriente continua. Tiene diferentes formas de uso pero una de las principales es rectificar señales, detector, salidas de audio, fuentes de alimentación, entre otros.
Diodo Zener
El diodo zener es un tipo especial de diodo, que siempre se utiliza polarizado inversamente. En este caso la corriente circula en contra de la flecha que representa el diodo. Si el diodo zener se polariza en sentido directo se comporta como un diodo rectificador común. Cuando el diodo zener funciona polarizado inversamente mantiene entre sus terminales un voltaje constante.
Se debe tomar en cuenta que cuando éste se polariza en modo inverso si existe una corriente que circula en sentido contrario a la flecha del diodo, pero de muy poco valor.
Un regulador con diodo de zener ideal mantiene un voltaje predeterminado fijo a su salida, sin importar las variaciones de voltaje en la fuente variaciones y/o las variaciones de corriente en la carga.
Diodo Schottky
Los diodos Schottky también llamados diodos de recuperación rápida o de portadores calientes, están hechos de silicio y se caracterizan por poseer una caída de voltaje directa muy pequeña, del orden de 0.25 V o menos, y ser muy rápidos. Se emplean en fuentes de potencia, sistemas digitales y equipos de alta frecuencia.
Esta característica no permiten que sea utilizado como diodo rectificador. Hay procesos de rectificación (por ejemplo fuentes de alimentación) en que la cantidad de corriente que tienen que conducir en sentido directo es bastante grande. El diodo Schottky no acepta grandes voltajes que lo polaricen inversamente (VCRR). Sin embargo el diodo Schottky encuentra gran cantidad de aplicaciones en cir
En la siguiente presentación podrán observar los diferentes tipos de diodos, su aplicación y su curva característica. Espero les sea de gran utilidad en sus investigaciones.
NOTA: Descargar para ver efectos y animaciones de las imágenes.
Un diodo es un componente electrónico de dos terminales que permite la circulación de la corriente eléctrica a través de él en un solo sentido. Este término generalmente se usa para referirse al diodo semiconductor, el más común en la actualidad; consta de una pieza de cristal semiconductor conectada a dos terminales eléctricos. El diodo de vacío (que actualmente ya no se usa, excepto para tecnologías de alta potencia) es un tubo de vacío con dos electrodos: una lámina como ánodo, y un cátodo.
Los diodos son componentes electrónicos semiconductores que cumplen una función importante en los circuitos electrónicos. Un diodo es el resultado de la unión entre dos semiconductores que, de acuerdo a sus características constructivas, se denominan materiales N y P. Los materiales N se caracterizan por poseer impurezas que agregan electrones libres, mientras que los del tipo P tienen impurezas que carecen de electrones respecto al silicio.
El primer diodo utilizado para la rectificación de señales alternas fue el de tubo, construido por Thomas Alba Edison y se llamó Efecto Edison, que contenía una placa y el filamento únicamente; posteriormente se uso el rectificador de selenio, antecesor de los que actualmente se usan y que minimizaron el tamaño y espacio, comparado con el de tubo al vacío, la diferencia es bastante grande, además del gran consumo de energía para su funcionamiento.
Diodo Rectificador
El diodo rectificador es uno de los mecanismos de la familia de los diodos más sencillos y antiguo. Los diodos rectificadores son aquellos dispositivos semiconductores que solo conducen en polarización directa (arriba de 0.7 V) y en polarización inversa no conducen. Son tipos de diodo que constituyen el elemento o circuito que permite convertir la corriente alterna en corriente continua. Tiene diferentes formas de uso pero una de las principales es rectificar señales, detector, salidas de audio, fuentes de alimentación, entre otros.
Diodo Zener
El diodo zener es un tipo especial de diodo, que siempre se utiliza polarizado inversamente. En este caso la corriente circula en contra de la flecha que representa el diodo. Si el diodo zener se polariza en sentido directo se comporta como un diodo rectificador común. Cuando el diodo zener funciona polarizado inversamente mantiene entre sus terminales un voltaje constante.
Se debe tomar en cuenta que cuando éste se polariza en modo inverso si existe una corriente que circula en sentido contrario a la flecha del diodo, pero de muy poco valor.
Un regulador con diodo de zener ideal mantiene un voltaje predeterminado fijo a su salida, sin importar las variaciones de voltaje en la fuente variaciones y/o las variaciones de corriente en la carga.
Diodo Schottky
Los diodos Schottky también llamados diodos de recuperación rápida o de portadores calientes, están hechos de silicio y se caracterizan por poseer una caída de voltaje directa muy pequeña, del orden de 0.25 V o menos, y ser muy rápidos. Se emplean en fuentes de potencia, sistemas digitales y equipos de alta frecuencia.
Esta característica no permiten que sea utilizado como diodo rectificador. Hay procesos de rectificación (por ejemplo fuentes de alimentación) en que la cantidad de corriente que tienen que conducir en sentido directo es bastante grande. El diodo Schottky no acepta grandes voltajes que lo polaricen inversamente (VCRR). Sin embargo el diodo Schottky encuentra gran cantidad de aplicaciones en cir
1. FISICA ELECTRONICA
EL DIODO
INGENIERÍA DE SISTEMAS E INFORMÁTICA
IV CICLO
INGENIERÍA DE SISTEMAS E INFORMÁTICA
IV CICLO
CURSO : FÍSICA ELECTRÓNICA
ALUMNO: Richard ARMAS CASTAÑEDA

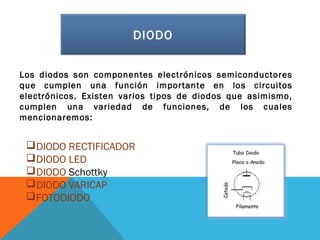

2. DIODO
Los diodos son componentes electrónicos semiconductores
que cumplen una función importante en los circuitos
electrónicos. Existen varios tipos de diodos que asimismo,
cumplen una variedad de funciones, de los cuales
mencionaremos:
DIODO RECTIFICADOR
DIODO LED
DIODO Schottky
DIODO VARICAP
FOTODIODO

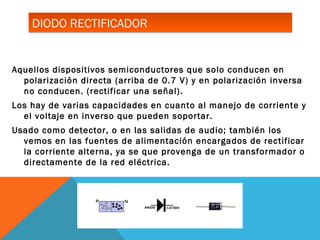

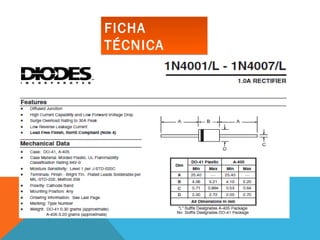

3. DIODO RECTIFICADORDIODO RECTIFICADOR
Aquellos dispositivos semiconductores que solo conducen en
polarización directa (arriba de 0.7 V) y en polarización inversa
no conducen. (rectificar una señal).
Los hay de varias capacidades en cuanto al manejo de corriente y
el voltaje en inverso que pueden soportar.
Usado como detector, o en las salidas de audio; también los
vemos en las fuentes de alimentación encargados de rectificar
la corriente alterna, ya se que provenga de un transformador o
directamente de la red eléctrica.

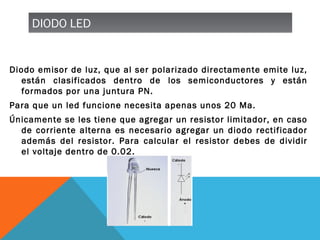

5. DIODO LEDDIODO LED
Diodo emisor de luz, que al ser polarizado directamente emite luz,
están clasificados dentro de los semiconductores y están
formados por una juntura PN.
Para que un led funcione necesita apenas unos 20 Ma.
Únicamente se les tiene que agregar un resistor limitador, en caso
de corriente alterna es necesario agregar un diodo rectificador
además del resistor. Para calcular el resistor debes de dividir
el voltaje dentro de 0.02.

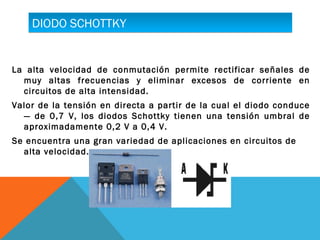

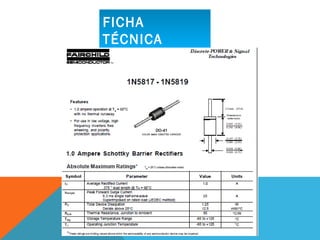

7. DIODO SCHOTTKYDIODO SCHOTTKY
La alta velocidad de conmutación permite rectificar señales de
muy altas frecuencias y eliminar excesos de corriente en
circuitos de alta intensidad.
Valor de la tensión en directa a partir de la cual el diodo conduce
— de 0,7 V, los diodos Schottky tienen una tensión umbral de
aproximadamente 0,2 V a 0,4 V.
Se encuentra una gran variedad de aplicaciones en circuitos de
alta velocidad.

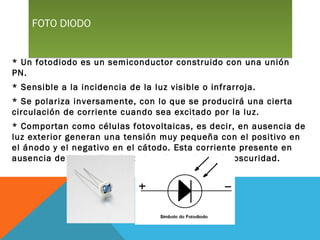

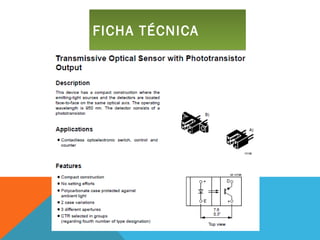

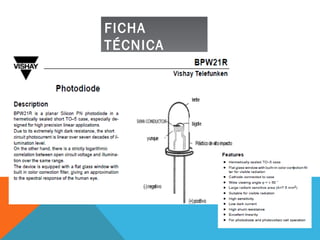

9. FOTO DIODOFOTO DIODO
* Un fotodiodo es un semiconductor construido con una unión
PN.
* Sensible a la incidencia de la luz visible o infrarroja.
* Se polariza inversamente, con lo que se producirá una cierta
circulación de corriente cuando sea excitado por la luz.
* Comportan como células fotovoltaicas, es decir, en ausencia de
luz exterior generan una tensión muy pequeña con el positivo en
el ánodo y el negativo en el cátodo. Esta corriente presente en
ausencia de luz recibe el nombre de corriente de oscuridad.

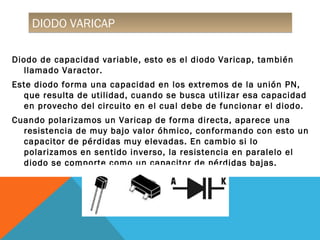

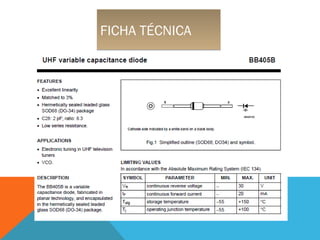

11. DIODO VARICAPDIODO VARICAP
Diodo de capacidad variable, esto es el diodo Varicap, también
llamado Varactor.
Este diodo forma una capacidad en los extremos de la unión PN,
que resulta de utilidad, cuando se busca utilizar esa capacidad
en provecho del circuito en el cual debe de funcionar el diodo.
Cuando polarizamos un Varicap de forma directa, aparece una
resistencia de muy bajo valor óhmico, conformando con esto un
capacitor de pérdidas muy elevadas. En cambio si lo
polarizamos en sentido inverso, la resistencia en paralelo el
diodo se comporte como un capacitor de pérdidas bajas.
