2. COMO SE CAMBIAN LAS TARJETAS
NIC
En el panel de control (sistema), haga doble clic en el icono del equipo
A continuación, haga doble clic en el icono del panel de control y haga clic
en Agregar/Tarjeta. Por lo general, los drivers predeterminados para
Windows 95 y Windows 98 funcionan perfectamente (mejor en Windows
98). Se pueden encontrar con el nombre de Tarjeta Novell/Compatible
NE2000.
Sin embargo, si los drivers específicos para Windows 95 ó 98 están en el
disquete que se incluye con la tarjeta de red, deberá utilizarlos.

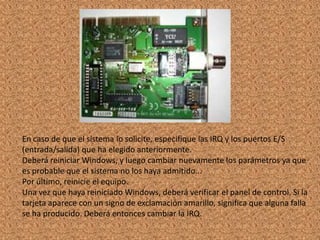

3. En caso de que el sistema lo solicite, especifique las IRQ y los puertos E/S
(entrada/salida) que ha elegido anteriormente.
Deberá reiniciar Windows, y luego cambiar nuevamente los parámetros ya que
es probable que el sistema no los haya admitido...
Por último, reinicie el equipo.
Una vez que haya reiniciado Windows, deberá verificar el panel de control. Si la
tarjeta aparece con un signo de exclamación amarillo, significa que alguna falla
se ha producido. Deberá entonces cambiar la IRQ.

4. COMO SE CAMBIAN LOS
ADAPTADORES INALAMBRICOS
Los adaptadores de red internos son más complicados
de instalar que los adaptadores de red USB porque
están dentro del equipo. Además, solo se pueden
instalar en equipos de escritorio que tengan un espacio
(llamado normalmente ranura) disponible. Si no te
sientes cómodo abriendo la carcasa del equipo, puedes
pedir a un técnico que instale el hardware.

5. Para instalar un adaptador de red interno inalámbrico
1.Si tu equipo tiene una ranura disponible, compra un adaptador
de red interno inalámbrico.
2.Inserta el CD que se distribuye con el adaptador en el equipo y
sigue las instrucciones del fabricante para instalar el software
necesario. Si el adaptador no se distribuye con un CD, continúa
con el paso siguiente.
3.En el menú Inicio, haz clic en Apagar el equipo y, a continuación,
en Apagar.
4.Una vez apagado el equipo, toma nota de dónde está conectado
cada cable en la parte posterior del equipo. Para ello, puedes
pegar una pequeña nota en cada cable con un número o una letra,
y colocar una nota similar junto a cada ranura del equipo en la que
se conecta el cable. A continuación, desenchufa todos los cables
del equipo.

6. 5.Coloca el equipo en una mesa, tabla u otra superficie
plana. Sigue las instrucciones del fabricante para abrir
el equipo. Dependiendo de cada caso, es posible que
tengas que quitar los tornillos de la parte posterior del
equipo. A diferencia de los relojes o televisores, la
mayoría de los fabricantes diseñan los equipos para
que los usuarios los puedan abrir.
6.Las ranuras están ubicadas en la parte posterior del
equipo, normalmente en la sección inferior de la
carcasa. Busca una ranura disponible donde encaje la
tarjeta. Si es necesario, extrae el pequeño panel
metálico que cubre la abertura de la ranura y guarda el
tornillo.

7. 7.Quita la antena del adaptador de red.
8.Toca una parte sin pintar de la carcasa del equipo para
descargar la electricidad estática. A continuación, inserta
con cuidado el adaptador de red en la ranura abierta.
Mueve suavemente la tarjeta hacia atrás y hacia delante
hasta que quede encajada firmemente en la ranura.
9.Coloca el tornillo que quitaste en el paso 6 para fijar la
tarjeta.
10.Conecta la antena al adaptador de red.
11.Cierra la carcasa del equipo.
12.Vuelve a conectar todos los cables del equipo, inicia el
equipo e inicia sesión en Windows. Al cabo de un rato,
Windows detecta e instala automáticamente el nuevo
hardware y te avisa cuando termina de instalarlo.

9. Los adaptadores inalámbricos o controladores de
la interfaz de red (en inglés wireless
adaptaters o network interface controller,
abreviado NIC) son tarjetas de red que cumplen
con el estándar 802.11 que les permiten a un
equipo conectarse a una red inalámbrica. Los
adaptadores inalámbricos están disponibles en
diversos
formatos,
como
tarjetas
PCI,
tarjetas
PCMCIA,
adaptadores
USB,
tarjetas Compact Flash. Una estación es cualquier
dispositivo que tenga este tipo de tarjeta.

10. COMO CONECTAR, CONFIGURAR Y
PONCHAR CABLES UTP RJ-45
RJ-45 (registered jack 45) es una interfaz física
comúnmente usada para conectar redes de cableado
estructurado, (categorías 4, 5, 5e, 6 y 6a). Es parte del
Código Federal de Regulaciones de Estados Unidos. Posee
ocho pines o conexiones eléctricas, que normalmente se
usan como extremos de cables de par trenzado.
Es utilizada comúnmente con estándares como TIA/EIA568-B, que define la disposición de los pines o wiring
pinout.

11. Una aplicación común
es su uso en cables de
red Ethernet, donde
suelen usarse 8 pines
(4
pares).
Otras
aplicaciones incluyen
terminaciones
de
teléfonos (4 pines o 2
pares) por ejemplo en
Francia y Alemania,
otros servicios de red
como RDSI y T1 e
incluso RS-232.

12. Cable directo 568A
Cable directo 568A
1.Blanco/verde
2.Verde
3.Blanco/Naranja
4.Azul
5.Blanco/Azul
6.Naranja
7.Blanco/Marrón
8.Marrón
Cable directo 568B

20. CUAL ES LA CLASIFICACION DE LOS
SWICH Y DE LOS HUB
Hub, switch y Routers son nombres dados a dispositivos de
hardware que posibilitan la conexión de computadoras a
redes. En este artículo te explicamos lo que cada uno hace
y como saber cual usar.
El hub es un dispositivo que tiene la función de
interconectar las computadoras de una red local. Su
funcionamiento es más simple comparado con el switch y
el router: el hub recibe datos procedentes de una
computadora y los transmite a las demás.

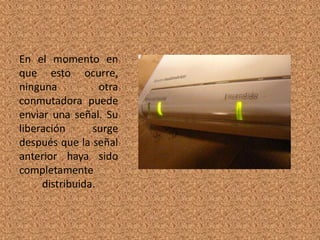

21. En el momento en
que esto ocurre,
ninguna
otra
conmutadora puede
enviar una señal. Su
liberación
surge
después que la señal
anterior haya sido
completamente
distribuida.

22. SWICH
El switch es un aparato muy
semejante al hub, pero tiene
una gran diferencia: los datos
provenientes
de
la
computadora
de
origen
solamente son enviados al la
computadora de destino. Esto
se debe a que los switchs
crean una especie de canal de
comunicación exclusiva entre
el origen y el destino. De esta
forma, la red no queda
"limitada" a una única
computadora en el envío de
información .

23. Esto aumenta la performance de la red ya que la
comunicación está siempre disponible, excepto cuando
dos o más computadoras intentan enviar datos
simultáneamente a la misma máquina. Esta
característica también disminuye los errores (colisiones
de paquetes de datos, por ejemplo). Así como en el
hub, un switch tiene varios puertos y la cantidad varía
de
la
misma
forma.

25. ROUTER
El router es un dispositivo utilizado en redes de mayor
porte. Es más " inteligente" que el switch, pues,
además de cumplir la misma función, también tiene la
capacidad de escoger la mejor ruta que un
determinado paquete de datos debe seguir para llegar
a su destino. Es como si la red fuera una ciudad grande
y el router elige el camino más corto y menos
congestionado. De ahí el nombre de router.

26. Existen básicamente dos tipos de routers:
Estáticos: este tipo es más barato y esta enfocado en
elegir siempre el camino más corto para los datos, sin
considerar si aquel camino tiene o no atascos;
Dinámicos: este es más sofisticado (y
consecuentemente más caro) y considera si hay o no
atascos en la red. Trabaja para hacer el camino más
rápido, aunque sea el camino más largo. No sirve de
nada utilizar el camino más corto si este está
congestionado. Muchos de los routers dinámicos son
capaces de realizar compresión de datos para elevar
la tasa de transferencia.

27. MANUAL DE CONFIGURACION DEL ACCESS POINT
Este manual está diseñado para guiar paso a paso en la configuración del
Access Point de la marca ZOOM, estos equipos están siendo instalados en las
Instituciones Educativas que cuentan con acceso a internet vía satélite y tiene
las Laptop XO.
Diagrama de conexión de los equipos de comunicaciones
Antes de realizar cualquier configuración, lo primero que tenemos que
verificar es la forma de cómo deben estar conectados los equipos entre sí, en
los diagramas se muestra la forma correcta de conectar los equipos. Lo cual
describiremos a continuación.
Configuración utilizando una PC
En la parte posterior del ACCESS POINT ZOOM están los puertos y los
conectores los cuales debemos verificar que estén conectados
adecuadamente, primero conectar a la corriente con el transformador del
equipo.
El puerto RJ45 que se encuentra al lado izquierdo, que tiene el nombre de
WAN debe estar conectado al DIRECWAY.

28. Los puertos RJ45 que tienen como nombre 1, 2, 3 y 4 pueden ser utilizados
para conectar los equipos de cómputo. Para realizar la configuración del
Access Point utilizando una computadora se debe conectar en cualquier
puerto del 1 al 4. Para seguir con el diagrama la computadora debe estar
conectado al PUERTO 1.
