1. UNIVERSIDAD DE COLIMA
Facultad de Ciencias Químicas
Ingeniería Química Metalúrgica
Practica #3: “Válvulas y Accesorios”
Materia: Flujo de Fulidos
Profesor: M. C. Fernando Pérez Martínez
Alumnos:
Emanuel Armando GarcíaRamírez
Evelyn Giovanna GuerreroCristóbal
Jesús Alejandro Sánchez Díaz
Mauro Velasco Castro
Cesar Valencia García
5° D
Coquimatlán, Colima. A 17 de noviembre de 2012

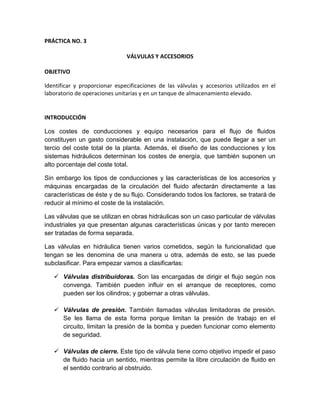

2. PRÁCTICA NO. 3
VÁLVULAS Y ACCESORIOS
OBJETIVO
Identificar y proporcionar especificaciones de las válvulas y accesorios utilizados en el
laboratorio de operaciones unitarias y en un tanque de almacenamiento elevado.
INTRODUCCIÓN
Los costes de conducciones y equipo necesarios para el flujo de fluidos
constituyen un gasto considerable en una instalación, que puede llegar a ser un
tercio del coste total de la planta. Además, el diseño de las conducciones y los
sistemas hidráulicos determinan los costes de energía, que también suponen un
alto porcentaje del coste total.
Sin embargo los tipos de conducciones y las características de los accesorios y
máquinas encargadas de la circulación del fluido afectarán directamente a las
características de éste y de su flujo. Considerando todos los factores, se tratará de
reducir al mínimo el coste de la instalación.
Las válvulas que se utilizan en obras hidráulicas son un caso particular de válvulas
industriales ya que presentan algunas características únicas y por tanto merecen
ser tratadas de forma separada.
Las válvulas en hidráulica tienen varios cometidos, según la funcionalidad que
tengan se les denomina de una manera u otra, además de esto, se las puede
subclasificar. Para empezar vamos a clasificarlas:
 Válvulas distribuidoras. Son las encargadas de dirigir el flujo según nos
convenga. También pueden influir en el arranque de receptores, como
pueden ser los cilindros; y gobernar a otras válvulas.
 Válvulas de presión. También llamadas válvulas limitadoras de presión.
Se les llama de esta forma porque limitan la presión de trabajo en el
circuito, limitan la presión de la bomba y pueden funcionar como elemento
de seguridad.
 Válvulas de cierre. Este tipo de válvula tiene como objetivo impedir el paso
de fluido hacia un sentido, mientras permite la libre circulación de fluido en
el sentido contrario al obstruido.

3.  Válvulas de flujo. Cuando deseamos variar la velocidad de un actuador,
cilindro, etc., recurriremos siempre a las válvulas de flujo.
A lo largo de esta investigación se presentaran distintas válvulas de este último
tipo, las válvulas de flujo.
.Estranguladoras:Su misión principal es impedir que circule el líquido, de
manera que el órgano de cierre ocupa toda la sección de conducción.
También se pueden utilizar para regular de forma aproximada el flujo de
fluidos. Cuando está abierta el fluido no experimenta ni pérdida de presión
ni cambio de velocidad. Los tipos más importantes son:
 De compuerta: el órgano de cierre se mueve verticalmente gracias a
un eje y un volante. Son las más adecuadas para cerrar
completamente una conducción
 De retención: sólo permiten el paso del fluido en un solo sentido, ya
que cuando éste intenta retroceder se cierran. Pueden ser de bola,
de elevación o de bisagra
 De bola y troncocónicas: el órgano de cierre es una bola o un tronco
de cono con una perforación de igual de sección que la conducción.
El movimiento completo es un cuarto de vuelta, de donde se pasa de
una circulación libre sin impedimentos a un cierre total. Estas
válvulas no se pueden utilizar a temperaturas elevadas
 De mariposa: el órgano de cierre es un disco de igual sección que la
conducción que gira alrededor de su diámetro (horizontal o vertical)
accionado por un eje que sale al exterior
Reguladoras. No dependen de la presión, sino del caudal.
Tanto en las válvulas estranguladoras como en las válvulas reguladoras, se
pueden fabricar de tal modo que la viscosidad del fluido sea determinante o
no.
 De asiento y de aguja: son las típicas válvulas de regulación de
caudal.
 De diafragma: una membrana flexible es accionada exteriormente
por un eje móvil hasta contactar con un saliente de la pared interna
de la conducción, momento en el que se cierra la tubería.
Existen accesorios que hacen que el fluido a través de la conducción cambie de
dirección, sufra estrechamientos, ensanchamientos, ramificaciones, etc. Estos
accesorios son de diversas clases y coinciden con los diámetros nominales de los
tubos. Los tipos de accesorios más importantes son:

4. - Ramificaciones:Tes y crucetas. Se utilizan para separar una corriente en
varias o juntarlas.
- Codos: Se utilizan para el cambio de dirección de corrientes. Se fabrican
con radios de giro pequeño, medio o grande.
- Manguitos: Unen tramos rectos de tuberías.
- Tapones ciegos: Cierran extremos de tuberías
- Uniones con tuerca: Sirve para unión de dos tuberías fijas. Consta de dos
piezas, ambas enroscadas a una tercera que las une.
- Dispositivos para la expansión de tuberías: Son curvas en forma de lira
que evitan las expansiones y contracciones del material a causa de la
temperatura.
MATERIALES
Válvulas y accesorios disponibles en el laboratorio de operaciones unitarias.
Válvulas y accesorios empleados en un tanque de almacenamiento elevado
ubicado en las instalaciones de la facultad.
PROCEDIMIENTO
1. Capturar fotografías de las válvulas y accesorios de los diversos equipos que se
encuentran en el laboratorio de operaciones unitarias.
2. Repetir el paso 1 en el tanque de almacenamiento elevado que se encuentra en las
instalaciones de la facultad.
3. Guardar y organizar las fotografías

5. RESULTADOS
Laboratorio de operaciones unitarias: Accesorios
Te
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Tes de uso domestico. Están elaboradas Desde ¼'' hasta 72'' 12 Tés fotografiadas.
Las tes existen en principalmente por
diámetros desde ¼'' aleaciones. Las mas
hasta 72'' dependiendo usadas en la
del tipo Fabricación y fabricación son:
para el propósito de su acero al carbono,
uso. acero inoxidable y
galvanizado

6. Codos
Imagen Esquema
Nombre y Tipo Materiales
Codos roscado 90° H de Hierro fundido
radio corto. Acero inoxidable
Aleación de acero
Acero al carbón
Acero de alto
rendimiento
Metales no ferrosos
Plásticos
Dimensiones Cantidad
7 codos fotografiados.

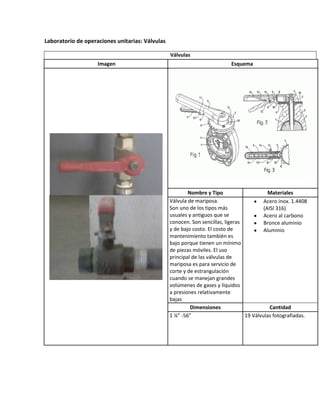

7. Laboratorio de operaciones unitarias: Válvulas
Válvulas
Imagen Esquema
Nombre y Tipo Materiales
Válvula de mariposa. Acero inox. 1.4408
Son uno de los tipos más (AISI 316)
usuales y antiguos que se Acero al carbono
conocen. Son sencillas, ligeras Bronce aluminio
y de bajo costo. El costo de Aluminio
mantenimiento también es
bajo porque tienen un mínimo
de piezas móviles. El uso
principal de las válvulas de
mariposa es para servicio de
corte y de estrangulación
cuando se manejan grandes
volúmenes de gases y líquidos
a presiones relativamente
bajas
Dimensiones Cantidad
1 ¼” -56” 19 Válvulas fotografiadas.

8. Válvulas
Imagen Esquema

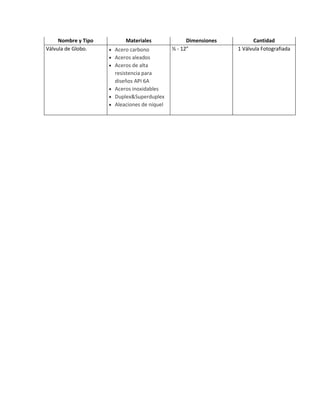

9. Nombre y Tipo Materiales Dimensiones Cantidad
Válvula de Globo. Acero carbono ½ - 12” 1 Válvula Fotografiada
Aceros aleados
Aceros de alta
resistencia para
diseños API 6A
Aceros inoxidables
Duplex&Superduplex
Aleaciones de níquel

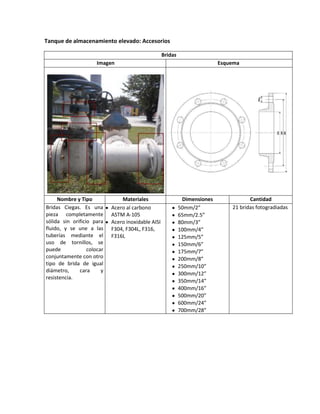

10. Tanque de almacenamiento elevado: Accesorios
Bridas
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Bridas Ciegas. Es una Acero al carbono 50mm/2” 21 bridas fotogradiadas
pieza completamente ASTM A-105 65mm/2.5”
sólida sin orificio para Acero inoxidable AISI 80mm/3”
fluido, y se une a las F304, F304L, F316, 100mm/4”
tuberías mediante el F316L 125mm/5”
uso de tornillos, se 150mm/6”
puede colocar 175mm/7”
conjuntamente con otro 200mm/8”
tipo de brida de igual 250mm/10”
diámetro, cara y
300mm/12”
resistencia.
350mm/14”
400mm/16”
500mm/20”
600mm/24”
700mm/28”

11. Bridas
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Bridas roscadas. Si bien Acero al carbono 50mm/2” 3 bridas fotografiadas
presentan la ASTM A 48/A 126 65mm/2.5”
característica de no Acero inoxidable 80mm/3”
llevar soldadura –lo cual AISI F304, F304L, 100mm/4”
permite un fácil y rápido F316, F316L 125mm/5”
montaje- deben ser 150mm/6”
destinadas a aplicaciones 175mm/7”
especiales (por ejemplo, 200mm/8”
en tuberías donde 250mm/10”
existan altas presiones y
300mm/12”
temperatura ambiente).
350mm/14”
No es conveniente
400mm/16”
utilizarlas en conductos
500mm/20”
donde se produzcan
considerables 600mm/24”
variaciones de 750mm/30”
temperatura, ya que por 900mm/36”
efectos de la dilatación
de la tubería, pueden
crearse pérdidas a través
del roscado al cabo de un
corto período detrabajo.

12. Codos
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Codos roscado 90° H de Hierro fundido Es el tamaño o medida 3 codos fotografiados
radio corto. Acero inoxidable del orificio del codo
Aleación de acero entre sus paredes los
Acero al carbón cuales existen desde ¼''
Acero de alto hasta 120''.
rendimiento
Metales no ferrosos
Plásticos

13. Codos
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Codo de Radio Largo de Hierro fundido NPS : De ½” a 36” 1 codo fotografiaddo.
90° Acero inoxidable
Aleación de acero Diámetro Externo: De
Acero al carbón 21.34 mm a 914.4 mm.
Acero de alto
rendimiento Distancia Centro a cara:
Metales no ferrosos De 38 a 1372 mm.
Plásticos

14. Codos
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Codo de 60® de Radio Hierro fundido NPS : De ½” a 36” 1 codo fotografiado
Largo Acero inoxidable
Aleación de acero Diámetro Externo: De
Acero al carbón 21.34 mm a 914.4 mm.
Acero de alto
rendimiento Distancia Centro a cara:
Metales no ferrosos De 16 a 565 mm.
Plásticos

15. Codos
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Codo improvisado de 20° Hierro fundido Al ser un codo 1 codo fotografiado
Acero inoxidable improvisado las
Aleación de acero medidas de este
Acero al carbón pueden variar
Acero de alto dependiendo del
rendimiento tamaño de la tubería
Metales no ferrosos utilizada.
Plásticos

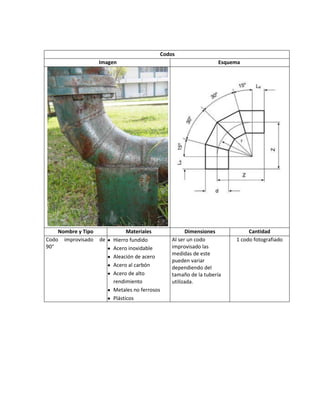

16. Codos
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Codo improvisado de Hierro fundido Al ser un codo 1 codo fotografiado
90° Acero inoxidable improvisado las
medidas de este
Aleación de acero
pueden variar
Acero al carbón dependiendo del
Acero de alto tamaño de la tubería
rendimiento utilizada.
Metales no ferrosos
Plásticos

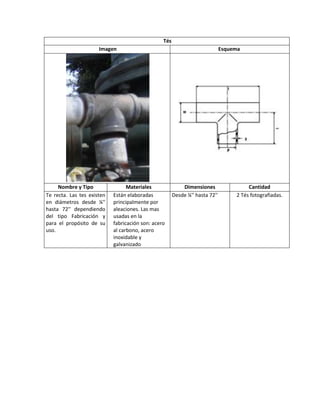

17. Tés
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Te recta. Las tes existen Están elaboradas Desde ¼'' hasta 72'' 2 Tés fotografiadas.
en diámetros desde ¼'' principalmente por
hasta 72'' dependiendo aleaciones. Las mas
del tipo Fabricación y usadas en la
para el propósito de su fabricación son: acero
uso. al carbono, acero
inoxidable y
galvanizado

18. Tés
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Te Oblicua a . Están elaboradas Desde 1/2'' hasta 36'' 1 Te fotografiada.
Las tes existen en principalmente por
diámetros desde ¼'' aleaciones. Las mas
hasta 72'' dependiendo usadas en la
del tipo Fabricación y fabricación son: acero
para el propósito de su al carbono, acero
uso. inoxidable y
galvanizado

19. Tés
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Tes recta de espesor Están elaboradas Desde 20'' hasta 72'' 3 Tés fotografiadas.
pesado. Las tes existen principalmente por
en diámetros desde ¼'' aleaciones. Las mas
hasta 72'' dependiendo usadas en la
del tipo Fabricación y fabricación son: acero
para el propósito de su al carbono, acero
uso. inoxidable y
galvanizado

20. Reducciones
Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Reducciones Hierro fundido Al ser una reducción este tipo de 3 reducciones fotografiad
improvisadas. Acero inoxidable accesorios dos dimensiones por
lo que exista una gran cantidad
Aleación de acero
de tamaños. El diámetro mayor
Acero al carbón puede ir desde 3/4” .hasta 34” y
Acero de alto el menor desde 3/8” hasta 32”
rendimiento
Metales no ferrosos
Plásticos

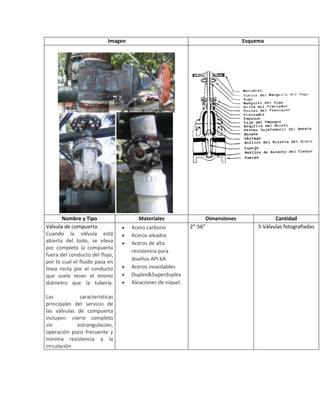

21. Imagen Esquema
Nombre y Tipo Materiales Dimensiones Cantidad
Válvula de compuerta. Acero carbono 2”-56” 5 Válvulas fotografiadas
Cuando la válvula está Aceros aleados
abierta del todo, se eleva Aceros de alta
por completo la compuerta
resistencia para
fuera del conducto del flujo,
diseños API 6A
por lo cual el fluido pasa en
línea recta por el conducto Aceros inoxidables
que suele tener el mismo Duplex&Superduplex
diámetro que la tubería. Aleaciones de níquel.
Las características
principales del servicio de
las válvulas de compuerta
incluyen: cierre completo
sin estrangulación,
operación poco frecuente y
mínima resistencia a la
circulación

22. Válvulas
Imagen Esquema
Nombre y tipo Materiales
Válvula de compuerta. Acero carbono
Cuando la válvula está Aceros aleados
abierta del todo, se eleva Aceros de alta
por completo la
resistencia para
compuerta fuera del
conducto del flujo, por lo diseños API 6A
cual el fluido pasa en línea Aceros inoxidables
recta por el conducto que Duplex&Superduplex
suele tener el mismo Aleaciones de níquel.
diámetro que la tubería.
Las características
principales del servicio de
las válvulas de compuerta
incluyen: cierre completo
sin estrangulación,
operación poco frecuente
y mínima resistencia a la
circulación
Dimensiones Cantidad
2”-56” 5 Válvulas fotografiadas

23. Válvulas
Imagen Esquema
Nombre y tipo Materiales
Válvula de mariposa.
Son uno de los tipos Acero inox.
más usuales y antiguos 1.4408 (AISI
que se conocen. Son 316)
sencillas, ligeras y de Acero al
bajo costo. El costo de carbono
mantenimiento también Bronce aluminio
es bajo porque tienen Aluminio
un mínimo de piezas
móviles. El uso principal
de las válvulas de
mariposa es para
servicio de corte y de
estrangulación cuando
se manejan grandes
volúmenes de gases y
líquidos a presiones
relativamente bajas
Dimensiones Cantidad
1 ¼ -56” 3 válvulas fotografiadas.

24. OBSERVACIONES
En el tanque elevado se encontraron varios accesorios improvisados, tales como codos o
reducciones hechas a partir de tubos cortados y soldados.
Se encontró también en el tanque lagunas válvulas que ya no están en funcionamiento a
los cuales se le quitó el manubrio.
En el laboratorio de operaciones unitarias se encontraron varios aparatos para prácticas
los cuales llevan tiempo sin utilizarse.
La mayoría de los accesorios en el laboratorio son de plástico debido a sus dimensiones
pequeñas, menores a una pulgada.
CONCLUSIONES
Los acoplamientos o accesorios de para conexión se clasifican en: de derivación,
reducción, ampliación y desviación. Los conectores de ampliación o reducción son aquellos que
cambian la superficie de paso de un fluido. El uso de este tipo de accesorios genera una pérdida de
energía en el sistema de tuberías por lo su estudio es de suma importancia.
Es de suma importancia que un ingeniero químico sea capaz de seleccionar los accesorios
adecuados, y determinar el lugar punto adecuado en el cual se deban de colocar en el sistema de
tuberías, esta es una herramienta muy utilizada en la industria y nos es de utilidad para el diseño,
instalación y selección de un sistema de tuberías.

25. BIBLIOGRAFIAS
PERRY. 1994. "Manual del Ingeniero Químico". Quinta Edición. Mc.Graw-. Hill. México.
Tomo2.
ttp://html.rincondelvago.com/accesorios-de-tuberias.html
http://www.slideshare.net/guestb3b93c/tema-1-tubos-tuberias-y-accesorios
http://es.scribd.com/doc/56201421/Tuberias-y-Accesorios-Codos-Valvulas-y-Bridas
http://www.plasson.es/catalogue/group/557/nameblock/90%26deg%3B-Threaded-Elbow
http://books.google.com.mx/books?id=1IJzjJPgqowC&pg=SA2-
PA49&dq=caracteristicas+codos+y+reducciones&hl=es&sa=X&ei=B2elUPP3JoKWqgHn9YD
oAw&ved=0CC0Q6AEwAQ#v=onepage&q=caracteristicas%20codos%20y%20reducciones&
f=false
http://www.arqhys.com/tuberias-tes.html
http://www.arqhys.com/tuberias-valvulas.html
http://www.arqhys.com/tuberias-bridas.html
http://www.arqhys.com/tuberias-codos.html
http://www.arqhys.com/tuberias-tes.html
http://www.arqhys.com/tuberias-valvulas.html
http://www.arqhys.com/tuberias-accesorios.html
http://www.bripetrol.com.ar/Bridas.html
http://www.bvsde.ops-oms.org/bvsacd/scan/017069/017069-13.pdf
