Taller de Redes Avanzadas
Francisco Javier Sosa Bravo
      Miércoles 6 - 9
 Objetivo de la práctica:

1.Arme la maqueta propuesta en el diagrama asegurándose de usar los
   puertos 100 Base T (A y B en el CS-1912-A) para la interconexión de los
   switches.

2.Verifique conectividad
   Comando ping de PC1 a PC2 y PC3
   Comando ping de PC1, 2 y 3 a SW1, 2 y 3


3.Verifique el funcionamiento del STP
   Identificar el Switch raíz
   Cambie la configuración de los puertos de interconexión del default RSTP a STP
   Forzar el cambio de topología para verificar la funcionalidad del STP (desconecte el enlace activo en el
    switch root y utilice el comando “ping” en modo recursivo )
   Registre los tiempos de convergencia y recuperación con un cronometro


4.Cambie el swtich raíz modificando el parámetro “priority number”
   Registre el tiempo de cambio del switch raíz

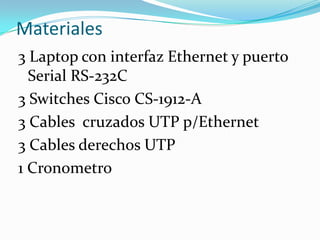

Materiales
3 Laptop con interfaz Ethernet y puerto
  Serial RS-232C
3 Switches Cisco CS-1912-A
3 Cables cruzados UTP p/Ethernet
3 Cables derechos UTP
1 Cronometro
Topología:
Desarrollo:
 Para realizar esta practica se utilizaron 3 PC y 3
  equipos switches, los cuales se interconectaron entre
  si, se realizo la configuración de los equipos switches
  (incluyendo los puertos de cada uno), para que se
  pudiera realizar la correcta comunicación, se utilizo el
  comando ping realizando pruebas entre todos los
  equipos PC, se configuraron los puertos de los switches
  para que utilizara el protocolo STP, se detectara el
  enlace que se bloquea por el protocolo STP y forzara
  para que se cambien la topología entre los switches y la
  comunicación, se cronometrara el tiempo que tarda en
  restablecer.
Se ingresa al Swtich por PUTTY y se realiza la configuración en la consola
Ajustar funcionalidades de puerto tanto del puerto hacia la laptop como entre
switches:
Ingresamos al menú para verificar y configurar los puertos en
NETWORK MANAGEMENT
Ahora en IP CONFIGURATION
Para configurar un puerto seleccionamos Port Configuration y
elegimos el puerto en este caso el 1
Se configura el puerto 1
Continuamos con los mismos pasos para configurar ahora el
Puerto A:
Se configura el puerto A
Continuamos con los mismos pasos para configurar ahora el
Puerto B:
Se configura el puerto B
Se confirma la comunicación utilizando el comando PING
Se detecta el switch raíz ingresando al Spanning
Tree Protocol y ubicándolo si tiene la misma MAC
Se detecta el switch raíz ingresando al Spanning
Tree Protocol y ubicándolo si tiene la misma MAC
Se detecta el switch raíz ingresando al Spanning
Tree Protocol y ubicándolo si tiene la misma MAC
Se puede identificar cual puerto esta bloqueado
por el protocolo para la correcta comunicación:
Se forzó el cambio de topología conectando
y desconectando uno de los enlaces, se
observa la transición:
Se forzó el cambio de topología conectando
y desconectando uno de los enlaces, se
observa la transición:
Se forzó el cambio de topología conectando
y desconectando uno de los enlaces, se
observa la transición:
Los tiempos que se registraron con el cronometro
fueron:
 Convergencia: 31 Segundos
 Recuperación: 37 Segundos
Se cambio la prioridad del switch y esto causo
que se cambiara el switch raíz:
Se cambio la prioridad del switch y esto causo
que se cambiara el switch raíz:
Se cambio la prioridad del switch y esto causo
que se cambiara el switch raíz:
Se observa que también cambia la topología al
cambiar el switch raíz




 El tiempo en el cambo
 de prioridad fueron de
 29 Segundos
Conexiones:
Conclusión:
 En esta practica se entendió el funcionamiento del
  protocolo STP (Spanning Tree Protocol), con el
  cual se puede realizar la comunicación y si se tiene
  un bloqueo o cambio en nuestra topología el
 mismo protocolo hace los cálculos y reconfigura
 para crear el canal de comunicación nuevamente
 lo cual puede ser contraproducente por que se
 pierde por momento la comunicación y en las
 redes puede ser perdidas sustanciales aunque sea
 poco tiempo
