1. PROTOCOLO STP
SYSLOG
Presentado por:
MIGUEL ANGEL PERZ HENAO
ESPECIALIZACION IPTV
Santa fe de Bogotá 14 de julio de 2012
SENA

2. STP SPANNING TREE PROTOCOL

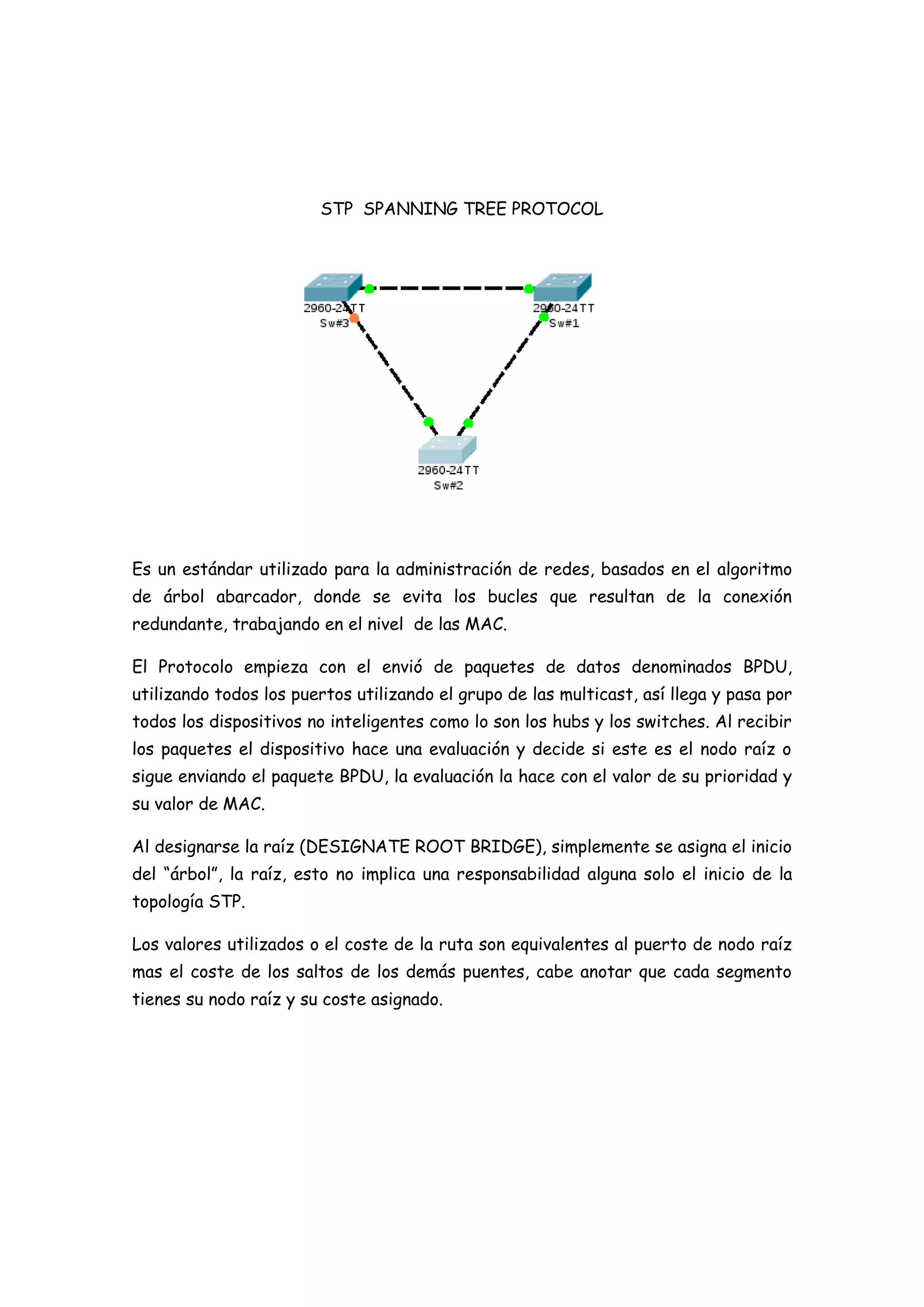

Es un estándar utilizado para la administración de redes, basados en el algoritmo
de árbol abarcador, donde se evita los bucles que resultan de la conexión
redundante, trabajando en el nivel de las MAC.
El Protocolo empieza con el envió de paquetes de datos denominados BPDU,
utilizando todos los puertos utilizando el grupo de las multicast, así llega y pasa por
todos los dispositivos no inteligentes como lo son los hubs y los switches. Al recibir
los paquetes el dispositivo hace una evaluación y decide si este es el nodo raíz o
sigue enviando el paquete BPDU, la evaluación la hace con el valor de su prioridad y
su valor de MAC.
Al designarse la raíz (DESIGNATE ROOT BRIDGE), simplemente se asigna el inicio
del “árbol”, la raíz, esto no implica una responsabilidad alguna solo el inicio de la
topología STP.
Los valores utilizados o el coste de la ruta son equivalentes al puerto de nodo raíz
mas el coste de los saltos de los demás puentes, cabe anotar que cada segmento
tienes su nodo raíz y su coste asignado.

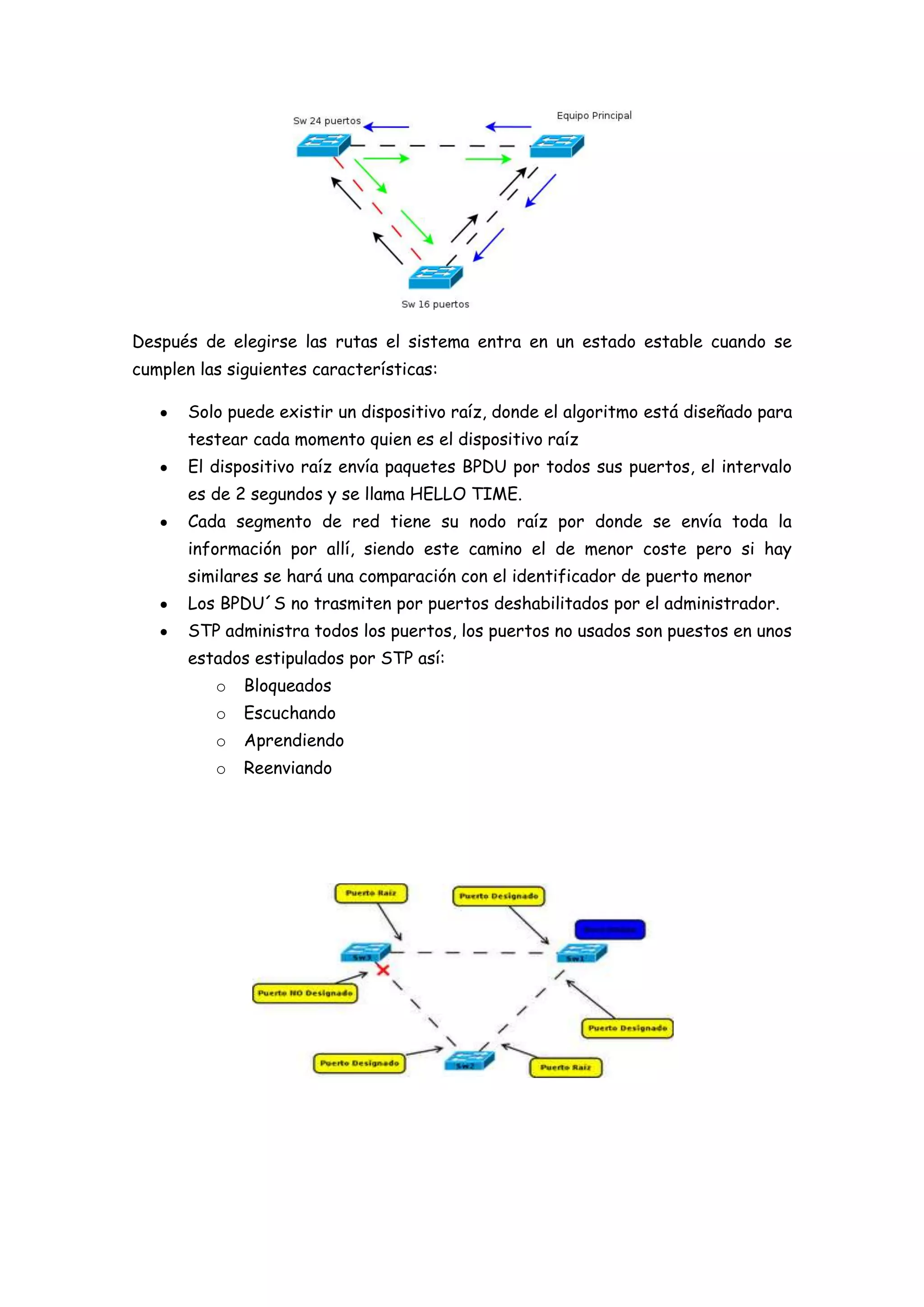

3. Después de elegirse las rutas el sistema entra en un estado estable cuando se
cumplen las siguientes características:
Solo puede existir un dispositivo raíz, donde el algoritmo está diseñado para
testear cada momento quien es el dispositivo raíz
El dispositivo raíz envía paquetes BPDU por todos sus puertos, el intervalo
es de 2 segundos y se llama HELLO TIME.
Cada segmento de red tiene su nodo raíz por donde se envía toda la
información por allí, siendo este camino el de menor coste pero si hay
similares se hará una comparación con el identificador de puerto menor
Los BPDU´S no trasmiten por puertos deshabilitados por el administrador.
STP administra todos los puertos, los puertos no usados son puestos en unos
estados estipulados por STP así:
o Bloqueados
o Escuchando
o Aprendiendo
o Reenviando

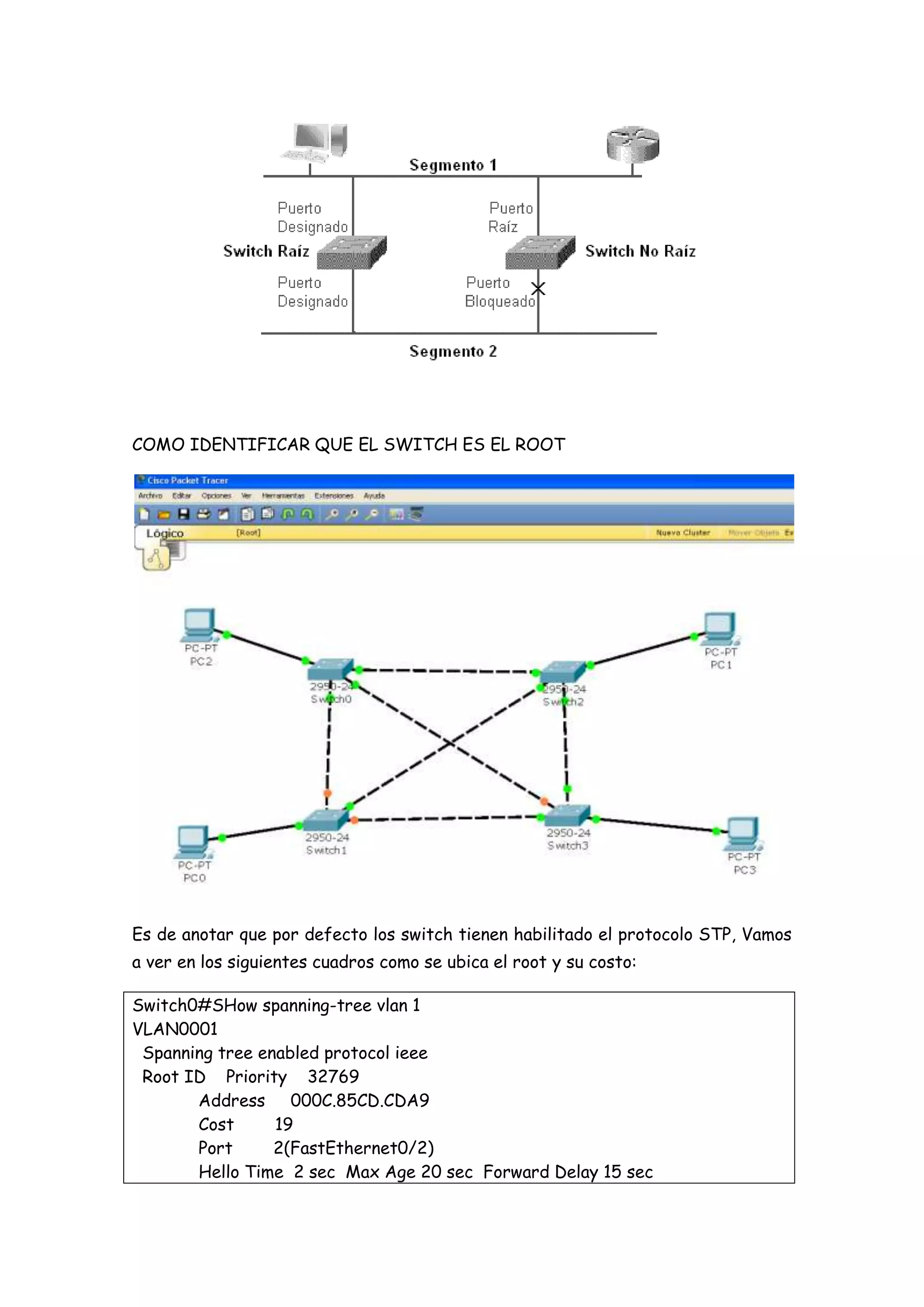

4. COMO IDENTIFICAR QUE EL SWITCH ES EL ROOT
Es de anotar que por defecto los switch tienen habilitado el protocolo STP, Vamos
a ver en los siguientes cuadros como se ubica el root y su costo:
Switch0#SHow spanning-tree vlan 1
VLAN0001
Spanning tree enabled protocol ieee
Root ID Priority 32769
Address 000C.85CD.CDA9
Cost 19
Port 2(FastEthernet0/2)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec

5. Bridge ID Priority 32769 (priority 32768 sys-id-ext 1)
Address 0030.F28C.207C
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 20
Interface Role Sts Cost Prio.Nbr Type
---------------- ---- --- --------- -------- --------------------------------
Fa0/4 Desg FWD 19 128.4 P2p
Fa0/1 Desg FWD 19 128.1 P2p
Fa0/2 Root FWD 19 128.2 P2p
Fa0/3 Desg FWD 19 128.3 P2p
Switch0#

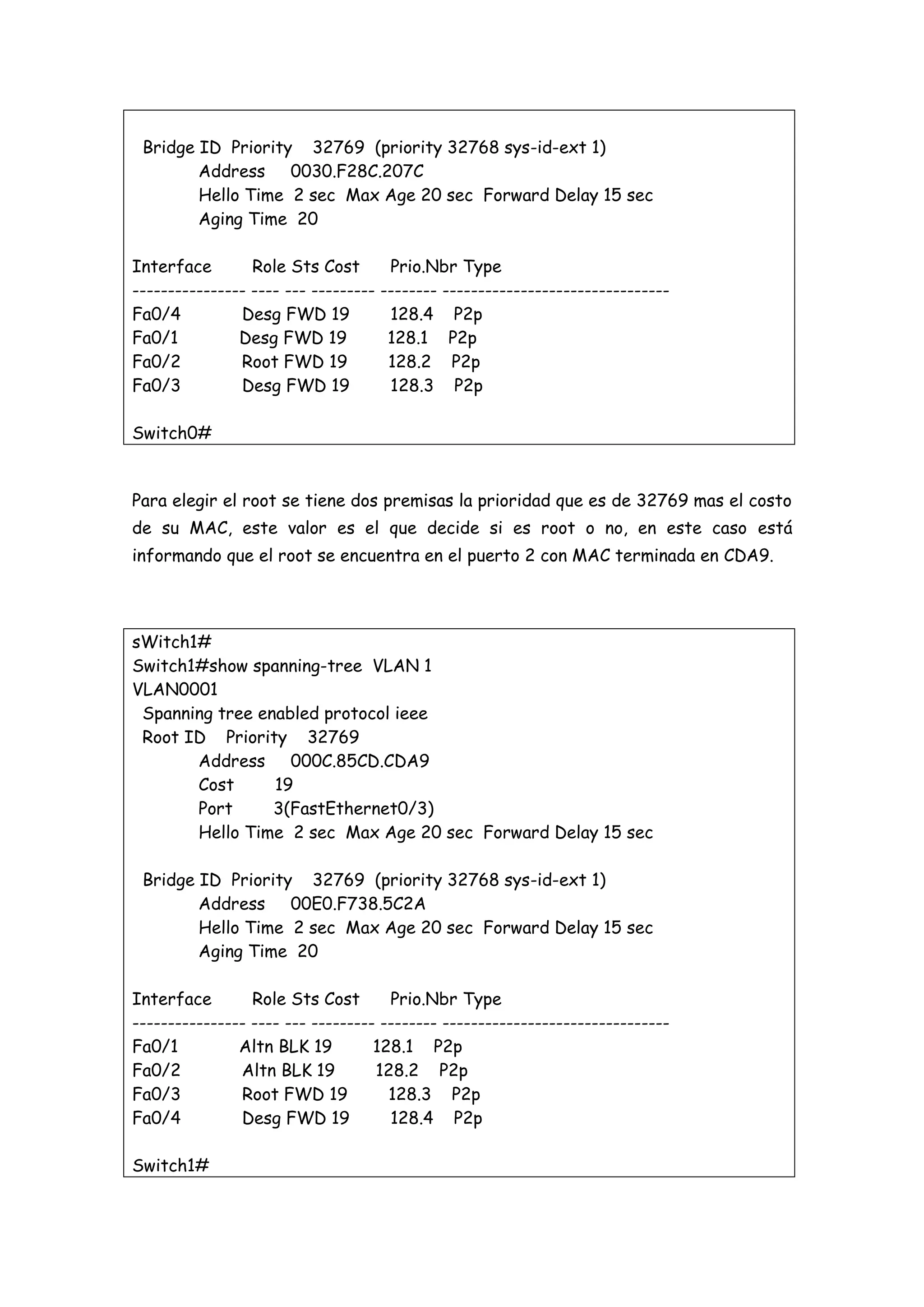

Para elegir el root se tiene dos premisas la prioridad que es de 32769 mas el costo
de su MAC, este valor es el que decide si es root o no, en este caso está
informando que el root se encuentra en el puerto 2 con MAC terminada en CDA9.
sWitch1#
Switch1#show spanning-tree VLAN 1
VLAN0001
Spanning tree enabled protocol ieee
Root ID Priority 32769
Address 000C.85CD.CDA9
Cost 19
Port 3(FastEthernet0/3)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32769 (priority 32768 sys-id-ext 1)
Address 00E0.F738.5C2A
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 20
Interface Role Sts Cost Prio.Nbr Type
---------------- ---- --- --------- -------- --------------------------------
Fa0/1 Altn BLK 19 128.1 P2p
Fa0/2 Altn BLK 19 128.2 P2p
Fa0/3 Root FWD 19 128.3 P2p
Fa0/4 Desg FWD 19 128.4 P2p
Switch1#

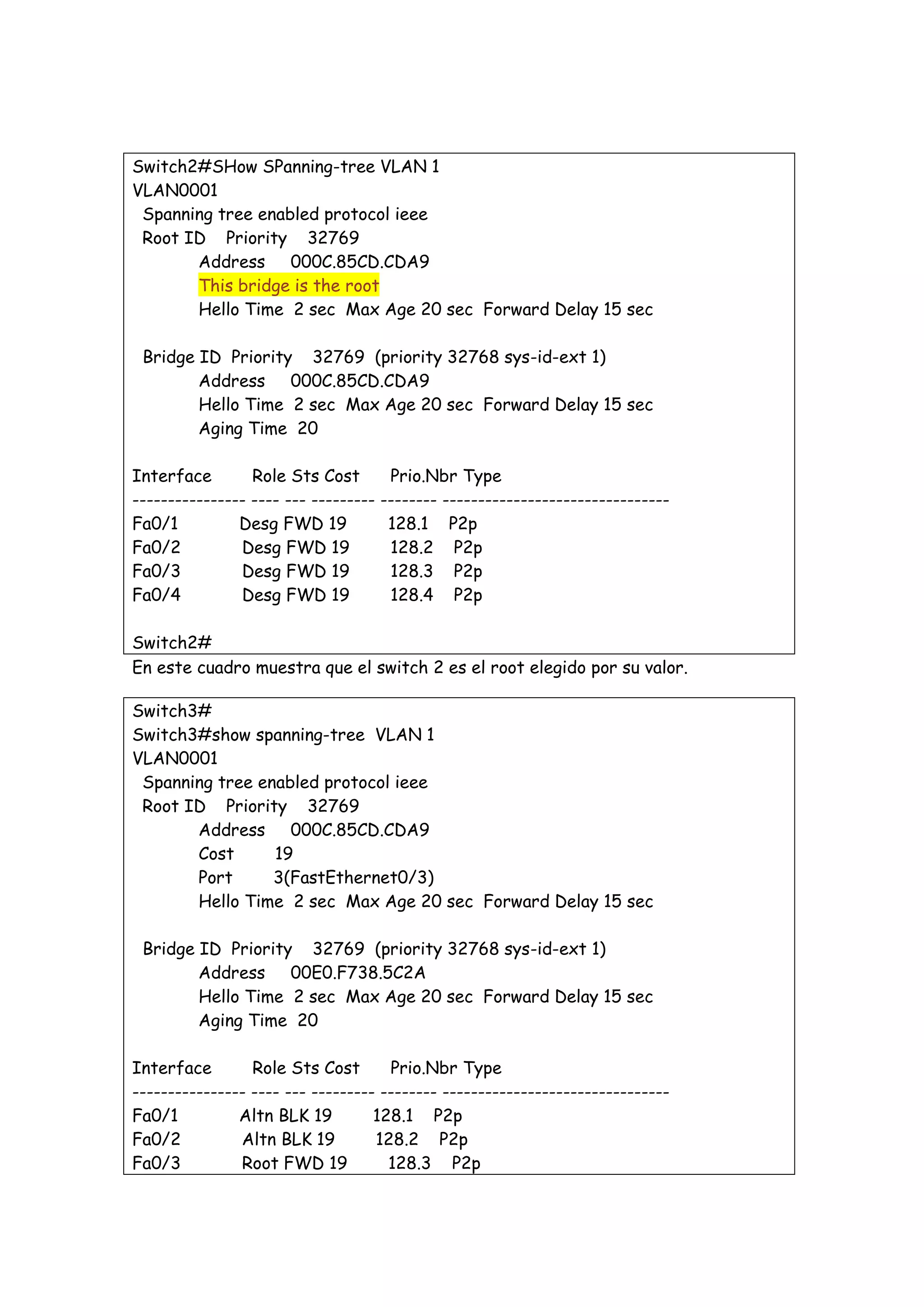

6. Switch2#SHow SPanning-tree VLAN 1
VLAN0001
Spanning tree enabled protocol ieee
Root ID Priority 32769
Address 000C.85CD.CDA9
This bridge is the root
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32769 (priority 32768 sys-id-ext 1)
Address 000C.85CD.CDA9
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 20
Interface Role Sts Cost Prio.Nbr Type
---------------- ---- --- --------- -------- --------------------------------
Fa0/1 Desg FWD 19 128.1 P2p
Fa0/2 Desg FWD 19 128.2 P2p
Fa0/3 Desg FWD 19 128.3 P2p
Fa0/4 Desg FWD 19 128.4 P2p
Switch2#
En este cuadro muestra que el switch 2 es el root elegido por su valor.
Switch3#
Switch3#show spanning-tree VLAN 1
VLAN0001
Spanning tree enabled protocol ieee
Root ID Priority 32769
Address 000C.85CD.CDA9
Cost 19
Port 3(FastEthernet0/3)
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Bridge ID Priority 32769 (priority 32768 sys-id-ext 1)
Address 00E0.F738.5C2A
Hello Time 2 sec Max Age 20 sec Forward Delay 15 sec
Aging Time 20
Interface Role Sts Cost Prio.Nbr Type
---------------- ---- --- --------- -------- --------------------------------
Fa0/1 Altn BLK 19 128.1 P2p
Fa0/2 Altn BLK 19 128.2 P2p
Fa0/3 Root FWD 19 128.3 P2p

7. Fa0/4 Desg FWD 19 128.4 P2p
Switch3#

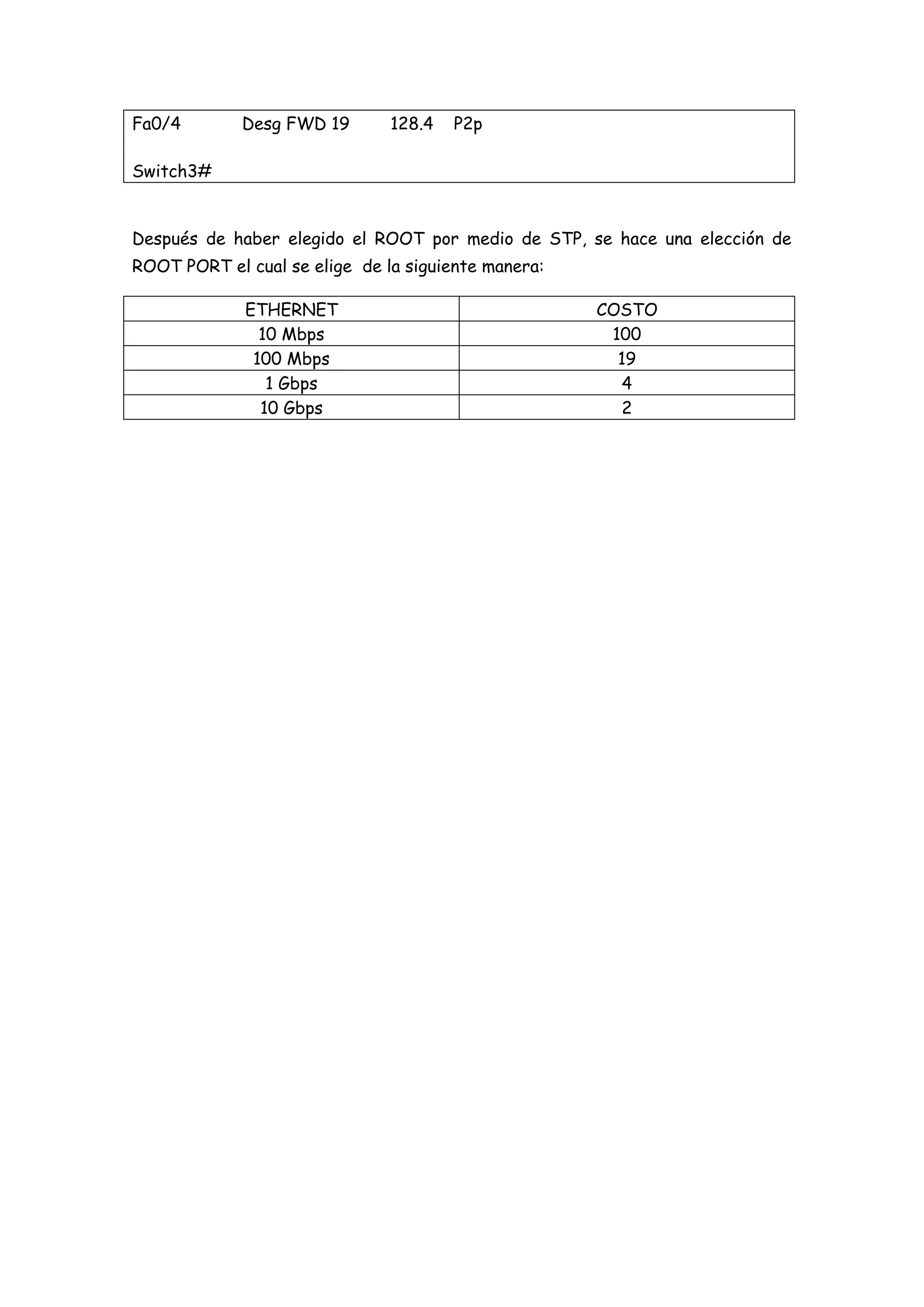

Después de haber elegido el ROOT por medio de STP, se hace una elección de
ROOT PORT el cual se elige de la siguiente manera:
ETHERNET COSTO
10 Mbps 100
100 Mbps 19
1 Gbps 4
10 Gbps 2
