Esta práctica involucra la configuración de tres switches Cisco conectados entre sí y a tres PCs para verificar el funcionamiento del Spanning Tree Protocol. Se conectaron los switches y PCs según un diagrama, se comprobó la conectividad y se identificó el switch raíz. Luego se forzó un cambio en la topología desconectando un enlace para medir los tiempos de convergencia y recuperación, y finalmente se cambió el switch raíz modificando su prioridad para medir el tiempo de cambio.

1. Practica 4
Spanning Tree Protocol

2.  3 Cisco CS 1912
 3 Cable Consola Cisco
 3 Convertidor USB-Serial
 3 Cable UTP Derecho
 3Cable UTP Cruzado
 3 Laptop con password de Administrador y
programa terminal instalado

4.  Arme la maqueta propuesta en el diagrama asegurándose de usar los
puertos 100 Base T ( puertos A y B ) para la interconexión de los
switches.
 Verifique la conectividad.
o Comando ping de PC1 a PC2 y PC3.
o Comando ping de PC1,PC2 y PC3 a SW1, SW2 y SW3.
 Verifique el funcionamiento del STP
o Identifique Switch Raiz.
o Cambie la configuración de los puertos de interconexión del default RSTP a STP.
o Force el cambio de topologia para verificar la funcionalidad de STP (desconecte el enlace
activo en el switch raiz y utilice el comando ping en modo recursivo).
o Registe los tiempos de convergencia y recuperacion con un cronometro.
 Cambie el switch raiz modificando el parametro “priority number”
o Registre el tiempo de cambio del switch raiz.

5.  El primer paso es conectar la laptop a través de un cable
serial al switch para poder acceder a la consola de
configuración.

6.  Entramos al menú de configuración de puertos y habilitamos
el puerto 1 que usaremos para conectar la PC y
deshabilitamos el Port Fast Mode para poder visualizar y
registrar el tiempo de convergencia y recuperación.

7.  A continuación se configura el Puerto A y B, se habilitan
ambos puertos para la interconexión de switches y tambien
se deshabilita la propiedad Port Fast Mode.

8.  Una vez que tengamos configurados los
puertos y se haya conectado todo como en el
diagrama, el siguiente paso es verificar la
comunicación con el comando ping entre
PC’s y entre Switchs.

9.  Ya que verificamos la comunicación, el siguiente paso es
identificar el Switch Raiz, lo cual se verifica en el submenu
Spanning Tree Configuration y comparar la MAC address de
cada switch con el Bridge ID (Switch Raiz).

10.  Una vez identificado el Switch Raíz que
también puede verificarse visualmente
revisando el puerto A o B que se encuentre
bloqueado en un Switch.
 Lo siguiente que debemos hacer es
desconectar ese puerto que se encuentra
bloqueado para forzar el cambio en la
topología y que se elija un nuevo Switch Raíz.
 Tiempo de Convergencia: 31 segundos

11.  Después de desconectar el puerto y registrar
el tiempo que tarda en hacer el cambio de
topología (Tiempo de Convergencia)
volvemos a conectar el puerto y registramos
cuanto tiempo tarda en recuperar la
conexión.
 Tiempo de Recuperacion: 37 segundos

12.  Por ultimo volvemos a la configuracion de Spanning Tree
Configuration y cambiamos la propiedad Bridge Priority para
forzar el cambio del Switch Raiz.

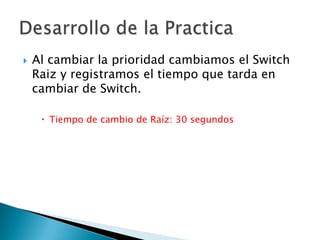

13.  Al cambiar la prioridad cambiamos el Switch
Raiz y registramos el tiempo que tarda en
cambiar de Switch.
 Tiempo de cambio de Raíz: 30 segundos

15.  Durante el desarrollo de la practica aprendimos como
usar el menú del switch para habilitar y cambiar
propiedades de los puertos para interconexión.
 El Spanning Tree Protocol esta habilitado por default
en el switch y podemos visualizar sus propiedades y
cambiarlas para modificar la topología.
 También probamos el funcionamiento del protocolo
desconectando manualmente los puertos y usando el
comando ping para registrar el tiempo que tardaba
en recuperarse la red.
