PRACTICA NO. 4
Spanning Tree Protocol
Sergio Saul Hernandez Ortiz
OBJETIVO:
 Armar la maqueta propuesta en el diagrama asegurandose de usar los puertos
100 bas T (A y B en el CS-1312-A) para la conexión de los Switches.
 Verifique conectividad
• Comando ping de pc1 a pc2 y pc3
• Comando de ping de pc1, 2 y 3 a SW 1, 2 y 3.
 Verifique el funcionamiento del STP
• Identificar al SW raiz
• Cambiar la configuracion de puertos de interconexion del default RSTP a STP
• Forzar el cambio de topologia para verificar la funcionalidad del STP.
• Registre el tiempo de convergencia y recupercion.
 Cambie el SW raiz modificando el parametro Prioritiy Number
MATERIALES
 3 laptops con interfaz etheternet y puerto serial rs-232c
 3 switches cisco 1912ª
 3 cables cruzados utp
 3 cables derechos
 1 cronometro
DESARROLLO
 Para realizar esta practica se utilizaron 3 pc’s y tres equipos de SW, los
cuales se interconectaron entre si, realizando la configuracion de los
equipos SW, para que se pudiera realizar la correcta comunicación se
utilizo el comando ping realizando pruebas a todos las pc’s, se
configuraron los puertos de los SW para que utilizaron el protocolo STP,
se detectara el enlace que se bloquea por el protocolo STP y forzara para
que cambie la topologia entre los SW y la cominucacion, por ultimo se
cronometra la respuesta del los SW.

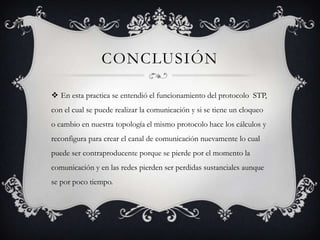

CONCLUSIÓN
 En esta practica se entendió el funcionamiento del protocolo STP,
con el cual se puede realizar la comunicación y si se tiene un cloqueo
o cambio en nuestra topología el mismo protocolo hace los cálculos y
reconfigura para crear el canal de comunicación nuevamente lo cual
puede ser contraproducente porque se pierde por el momento la
comunicación y en las redes pierden ser perdidas sustanciales aunque
se por poco tiempo.
