1. CURSO BÁSICO DE
CONFIGURACIÓN DE SWITCHES
PARTE 2 DE 3
TELECOMUNICACIONES Y REDES DEL SISTEMA
ING. ARTURO SERVIN
aservin@itesm.mx

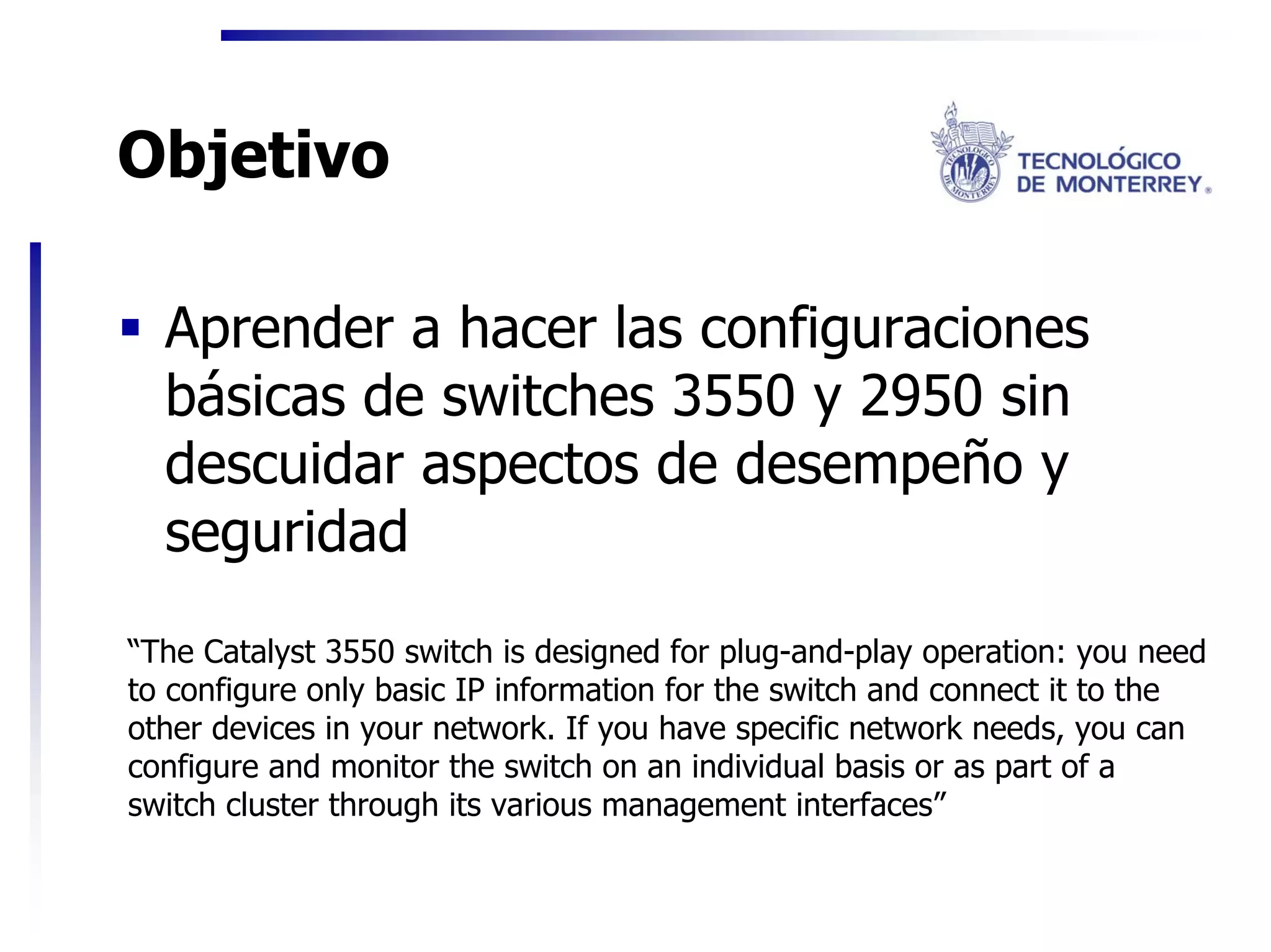

2. Objetivo
Aprender a hacer las configuraciones
básicas de switches 3550 y 2950 sin
descuidar aspectos de desempeño y
seguridad
“The Catalyst 3550 switch is designed for plug-and-play operation: you need
to configure only basic IP information for the switch and connect it to the
other devices in your network. If you have specific network needs, you can
configure and monitor the switch on an individual basis or as part of a
switch cluster through its various management interfaces”

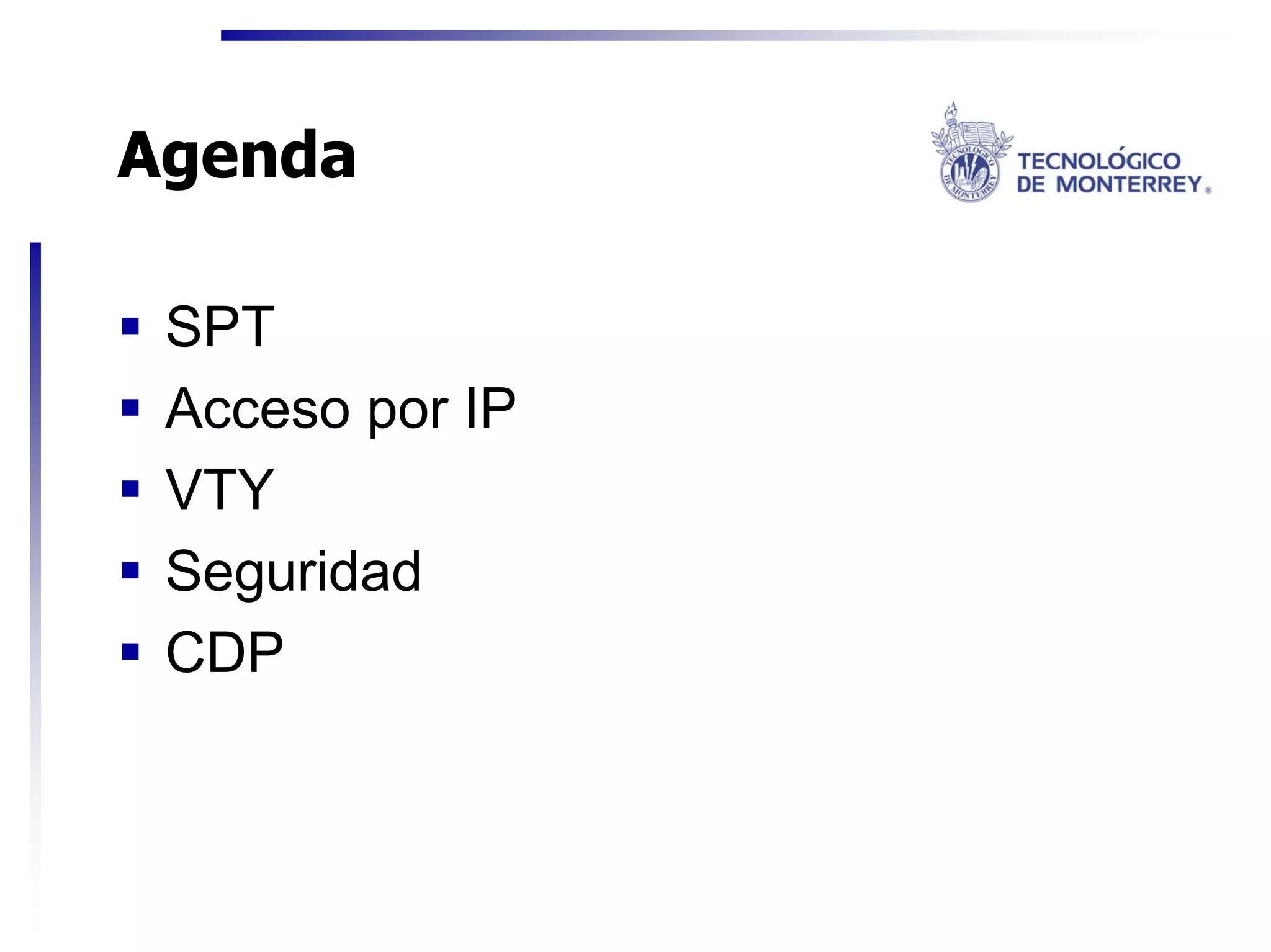

3. Agenda
SPT
Acceso por IP
VTY
Seguridad
CDP

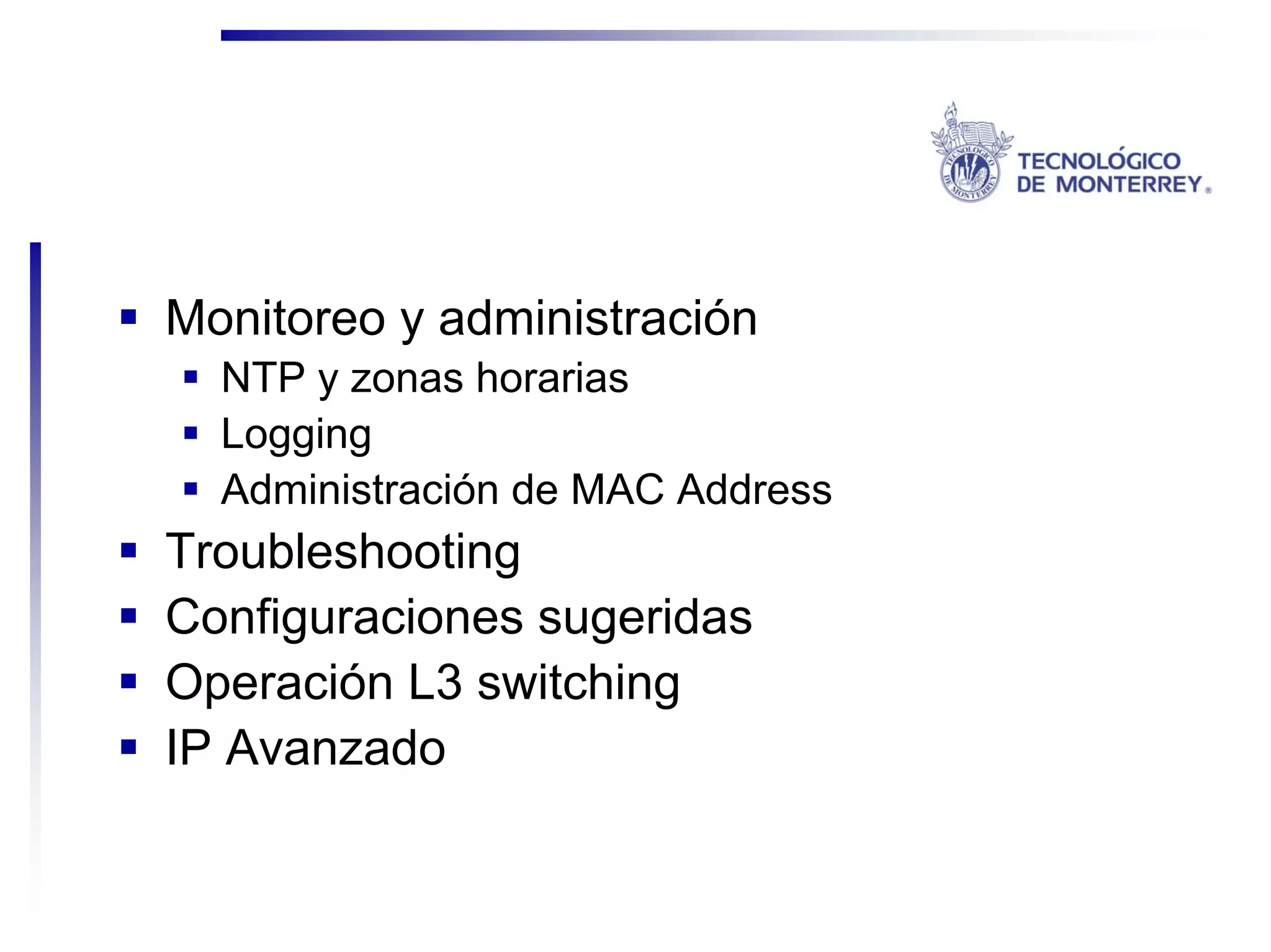

4. Monitoreo y administración

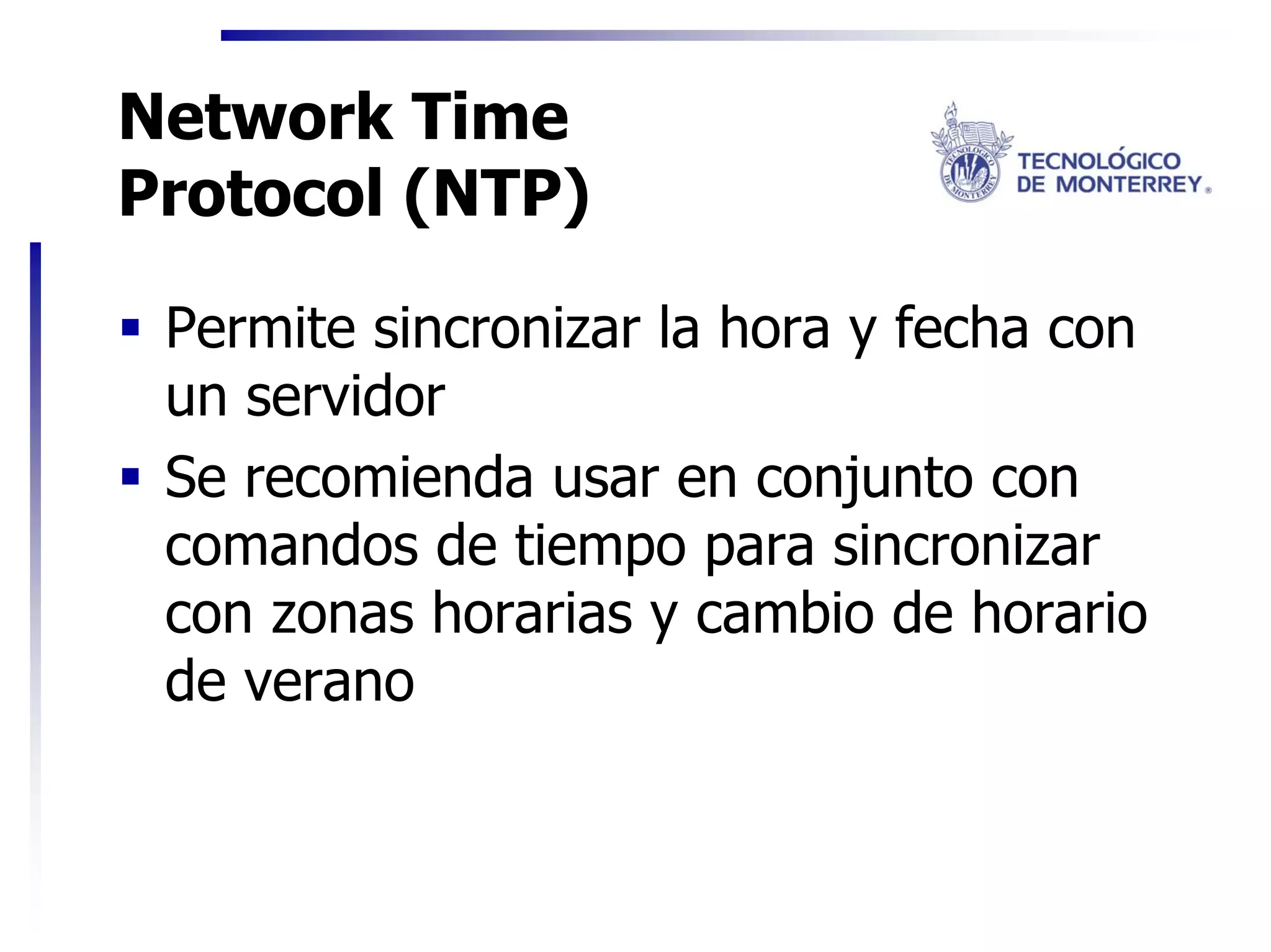

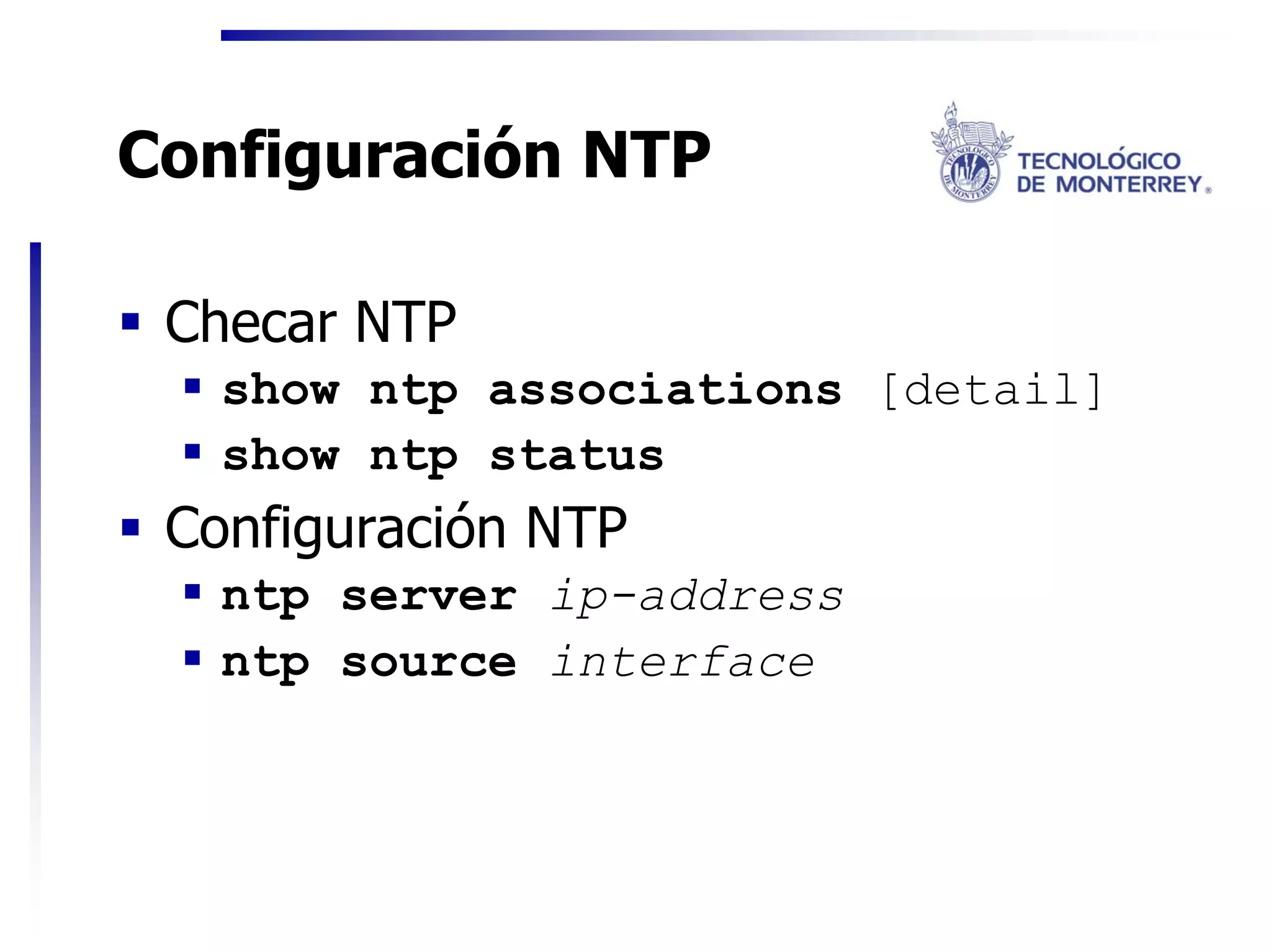

NTP y zonas horarias

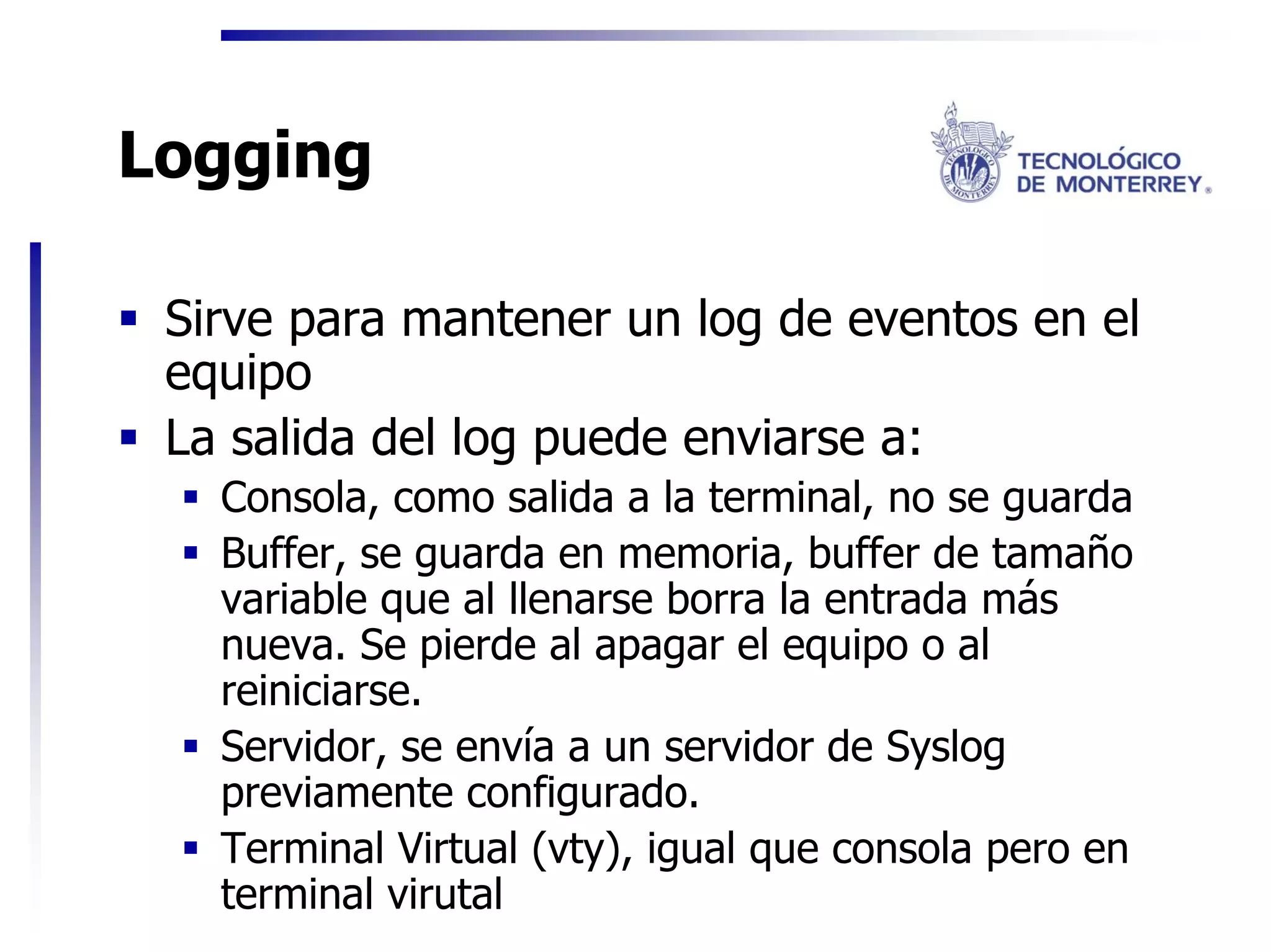

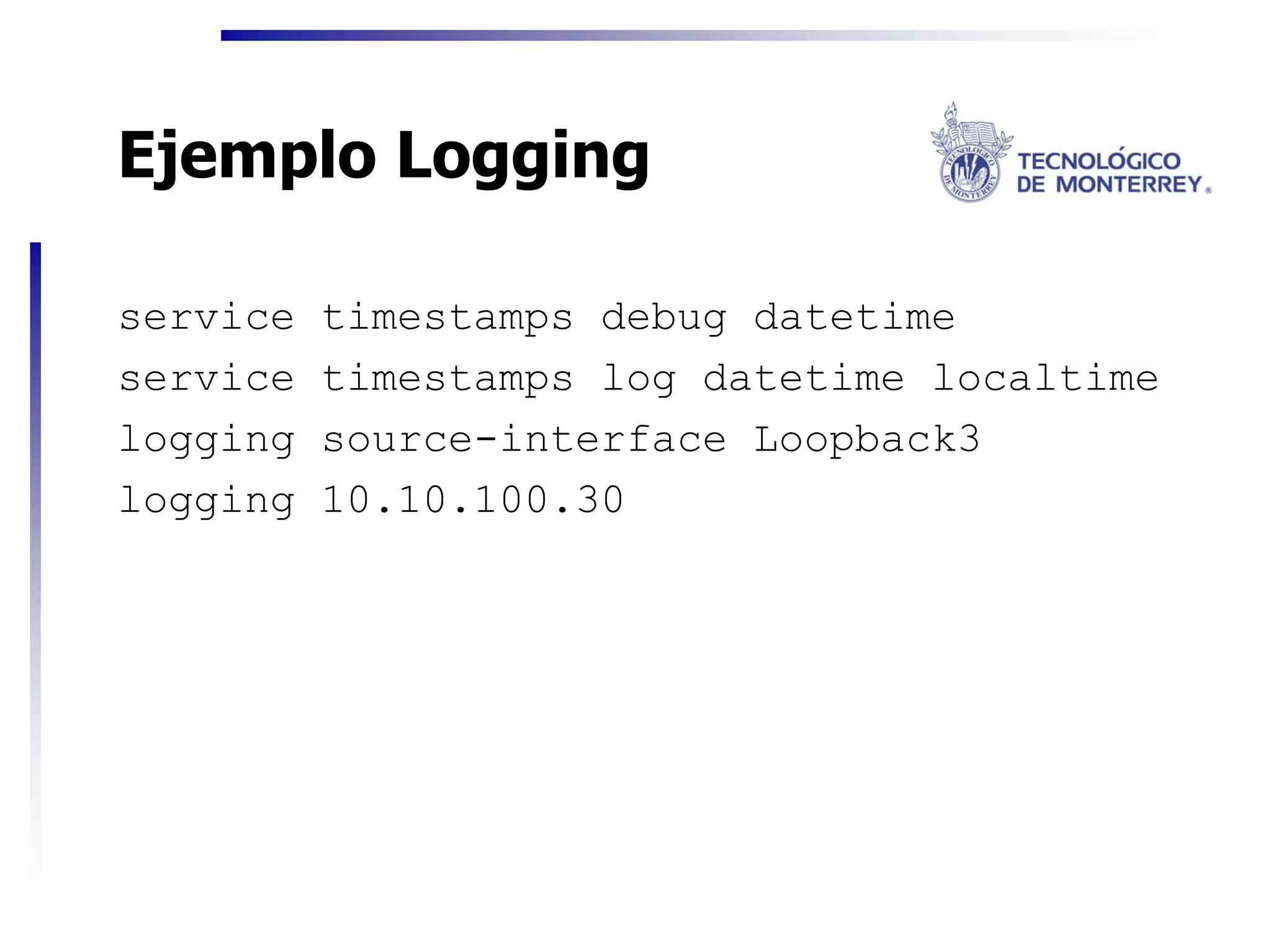

Logging
Administración de MAC Address
Troubleshooting
Configuraciones sugeridas

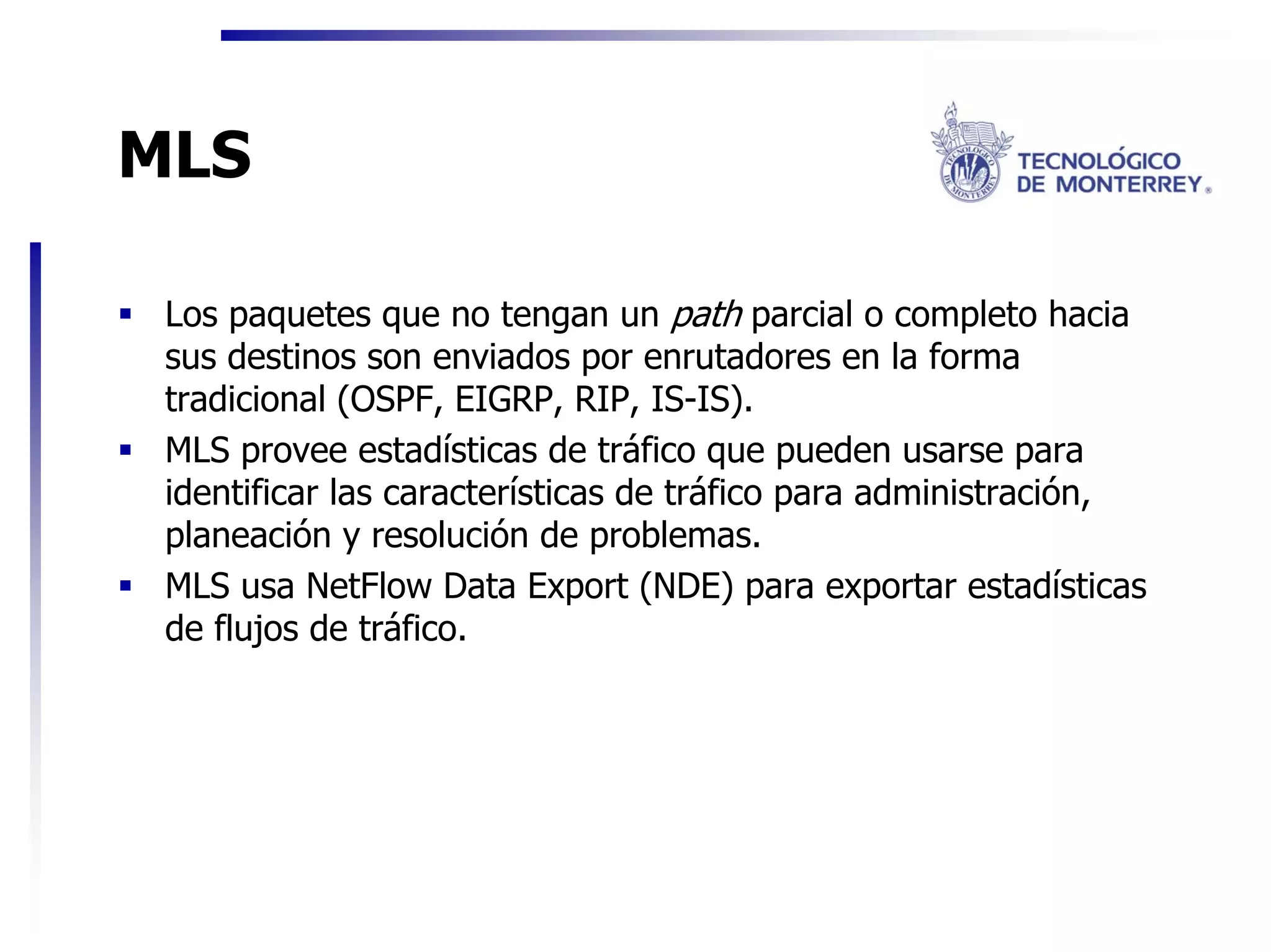

Operación L3 switching
IP Avanzado

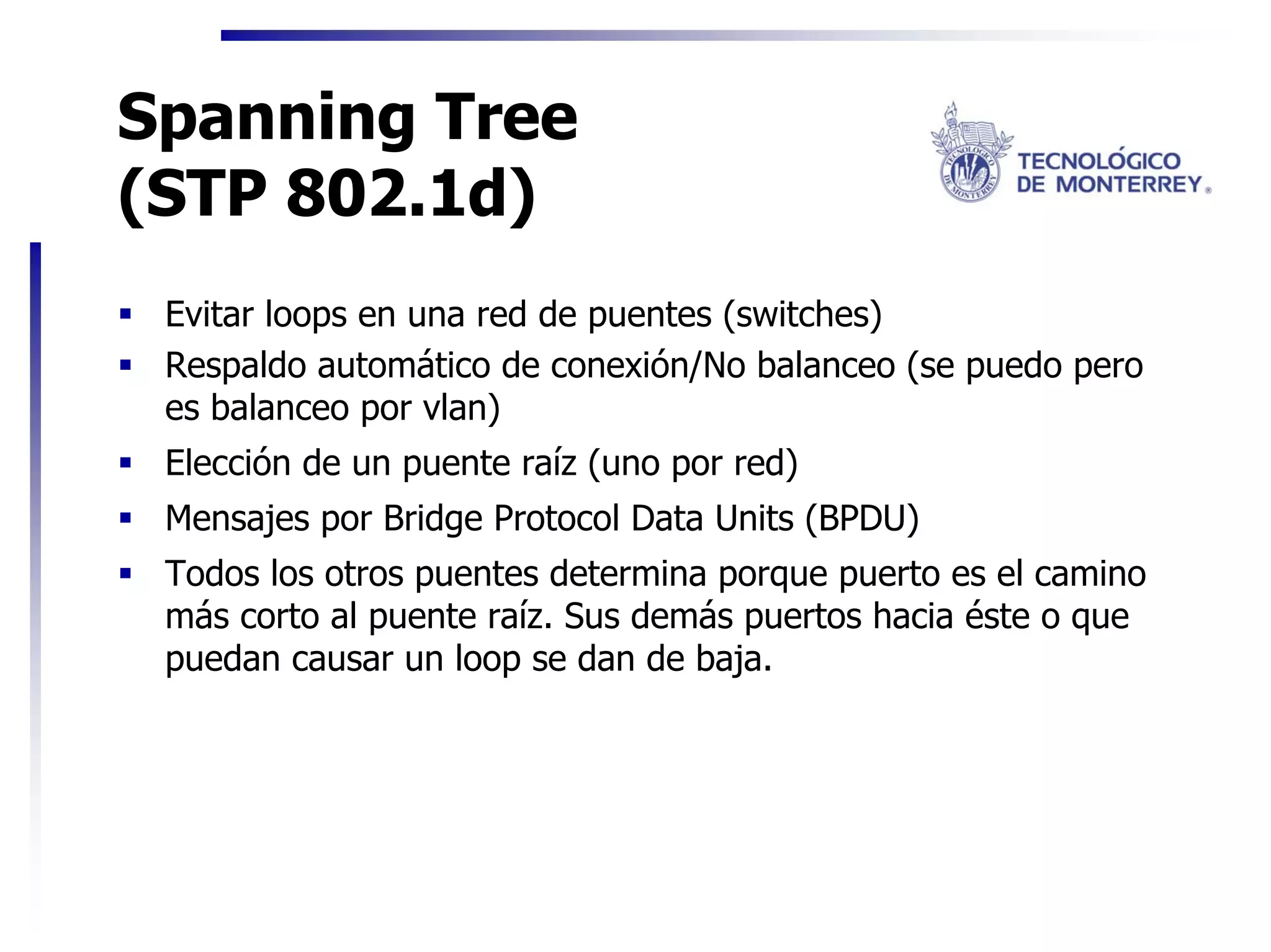

5. Spanning Tree
(STP 802.1d)
Evitar loops en una red de puentes (switches)
Respaldo automático de conexión/No balanceo (se puedo pero
es balanceo por vlan)
Elección de un puente raíz (uno por red)
Mensajes por Bridge Protocol Data Units (BPDU)
Todos los otros puentes determina porque puerto es el camino
más corto al puente raíz. Sus demás puertos hacia éste o que
puedan causar un loop se dan de baja.

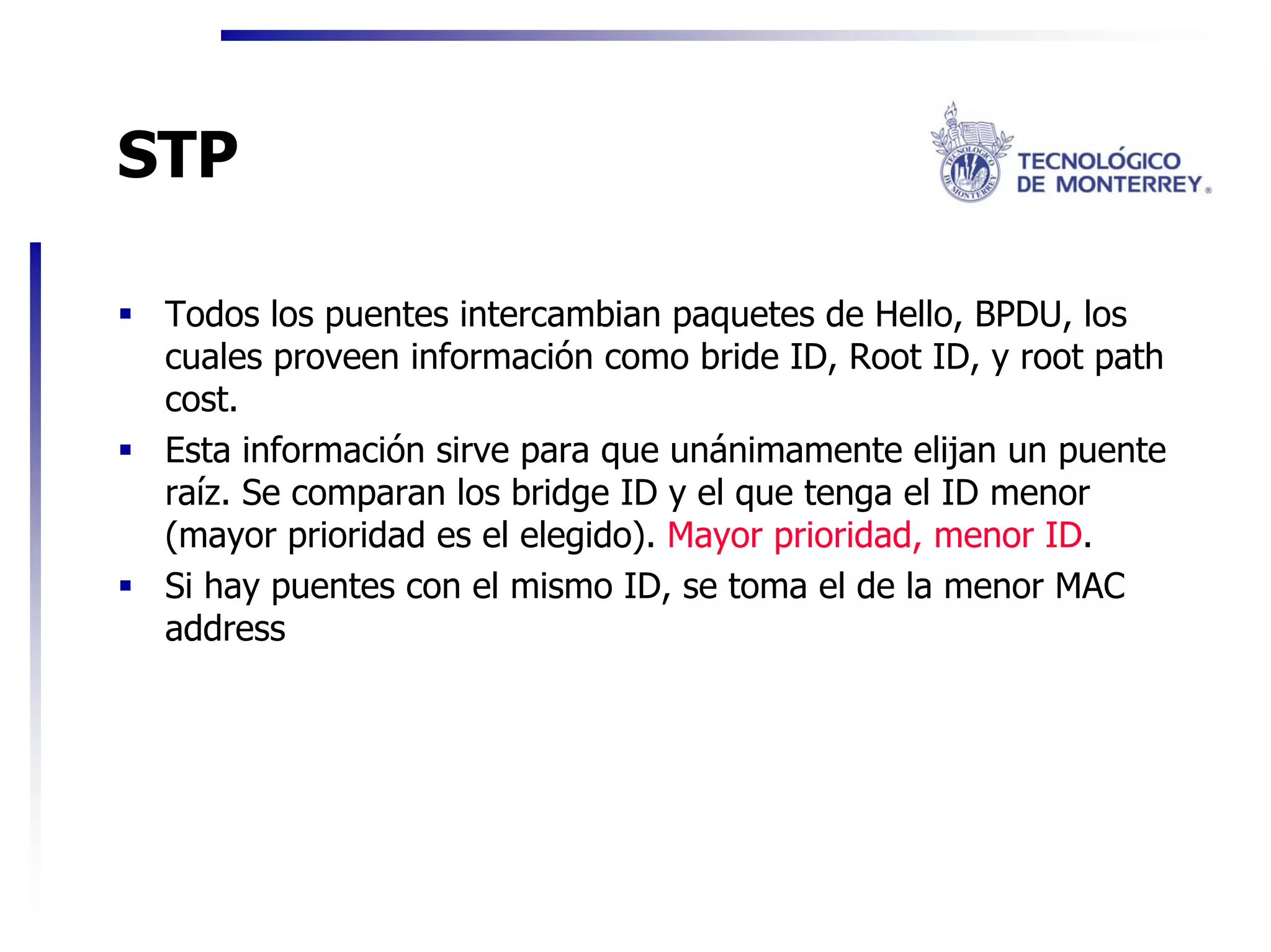

6. STP
Todos los puentes intercambian paquetes de Hello, BPDU, los
cuales proveen información como bride ID, Root ID, y root path
cost.
Esta información sirve para que unánimamente elijan un puente
raíz. Se comparan los bridge ID y el que tenga el ID menor
(mayor prioridad es el elegido). Mayor prioridad, menor ID.
Si hay puentes con el mismo ID, se toma el de la menor MAC
address

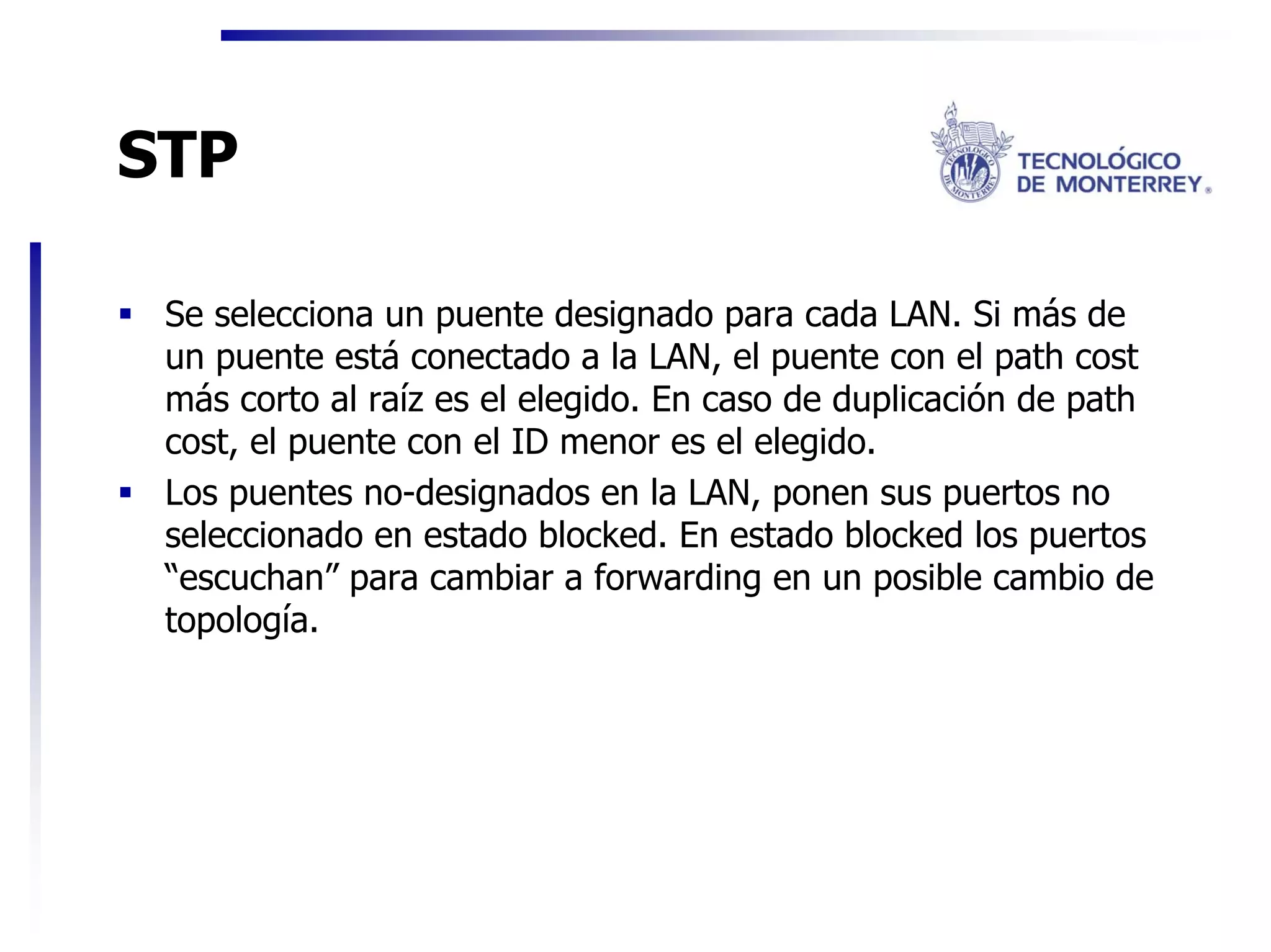

7. STP
Se selecciona un puente designado para cada LAN. Si más de
un puente está conectado a la LAN, el puente con el path cost
más corto al raíz es el elegido. En caso de duplicación de path
cost, el puente con el ID menor es el elegido.
Los puentes no-designados en la LAN, ponen sus puertos no
seleccionado en estado blocked. En estado blocked los puertos
“escuchan” para cambiar a forwarding en un posible cambio de
topología.

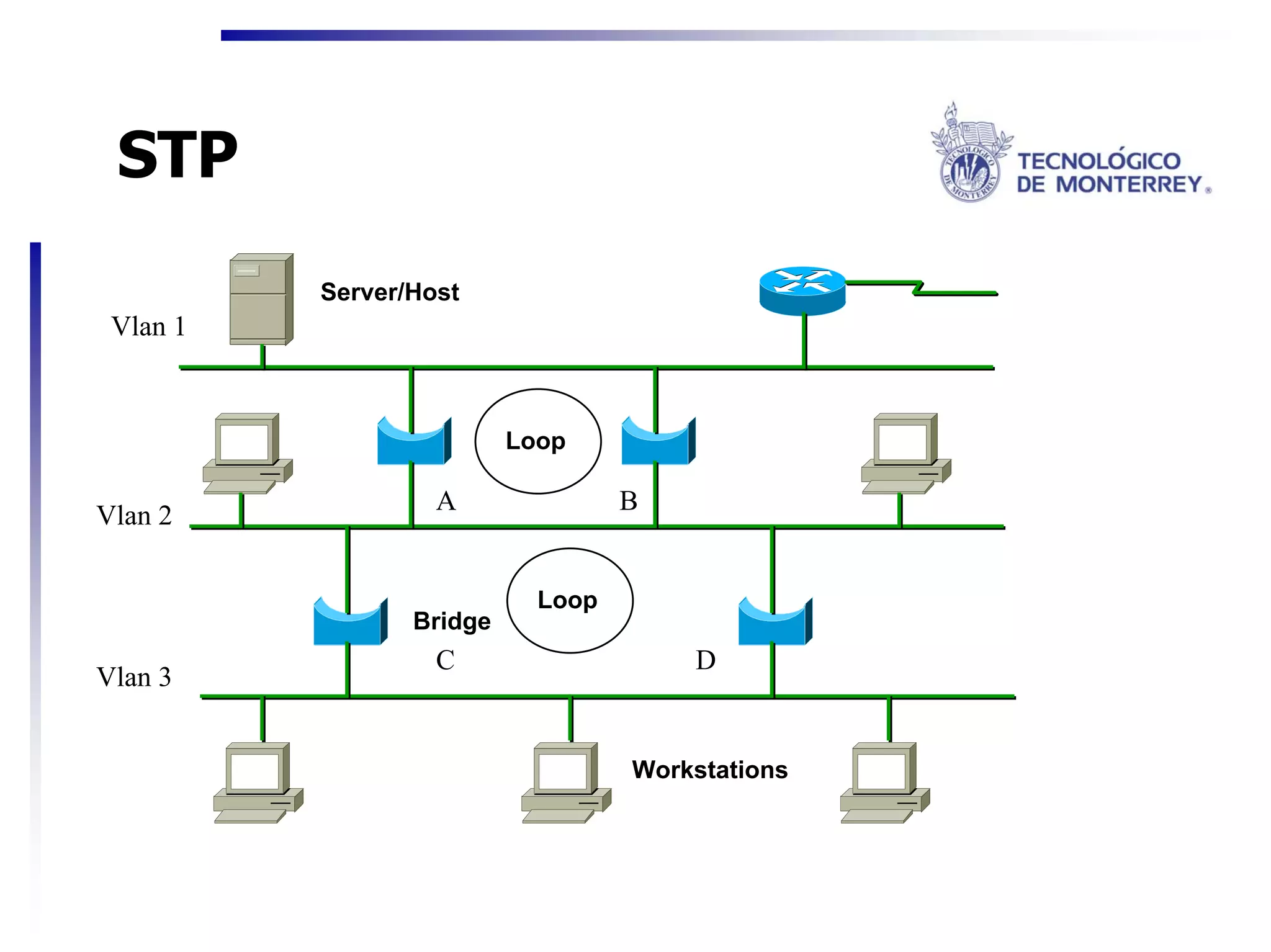

8. STP
Server/Host
Vlan 1
Loop
A B
Vlan 2
Loop
Bridge
C D
Vlan 3
Workstations

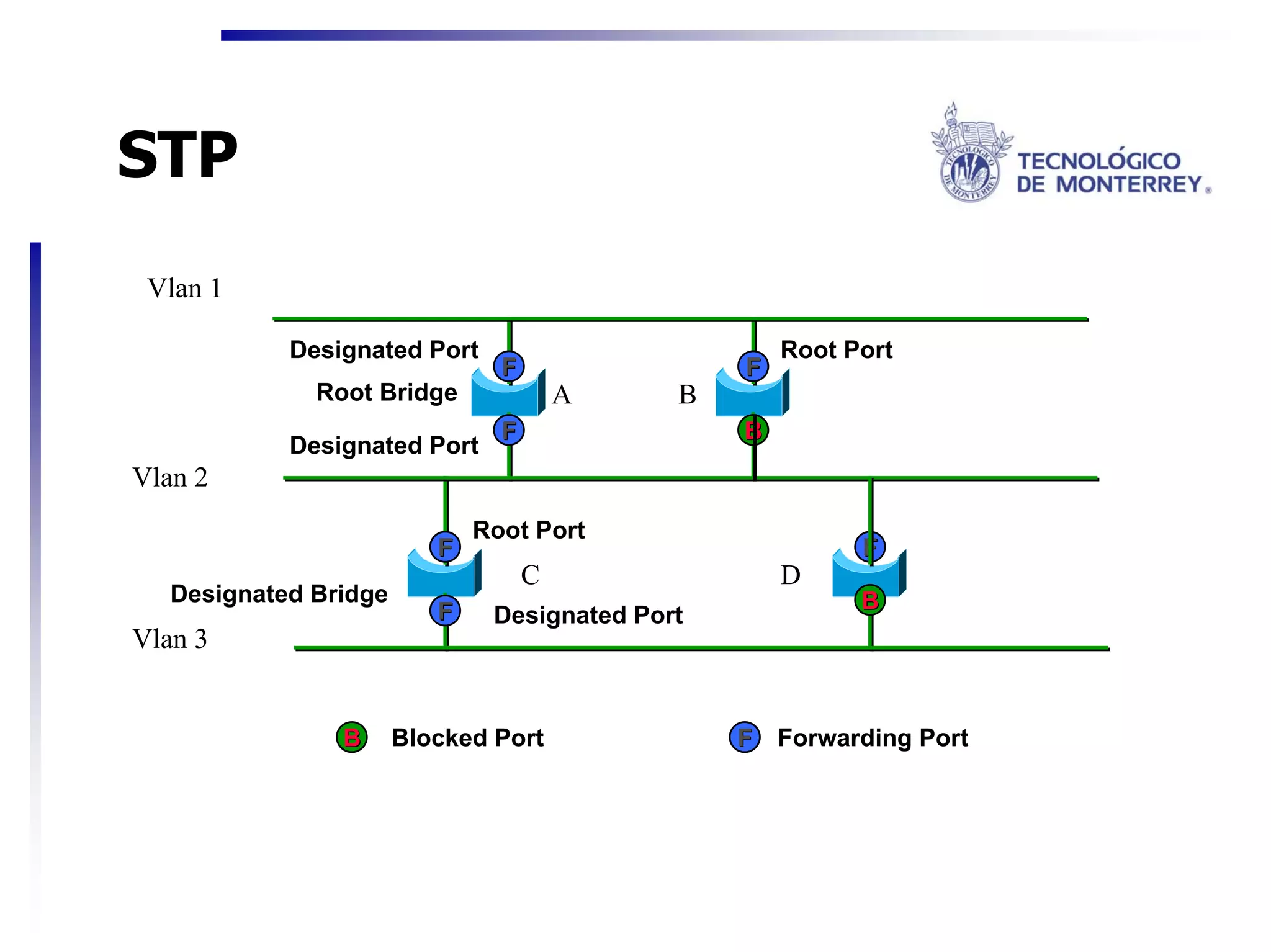

9. STP
Vlan 1
Designated Port Root Port
F F
Root Bridge A B
F B
Designated Port
Vlan 2
Root Port
F F
C D
Designated Bridge B
F Designated Port
Vlan 3
B Blocked Port F Forwarding Port

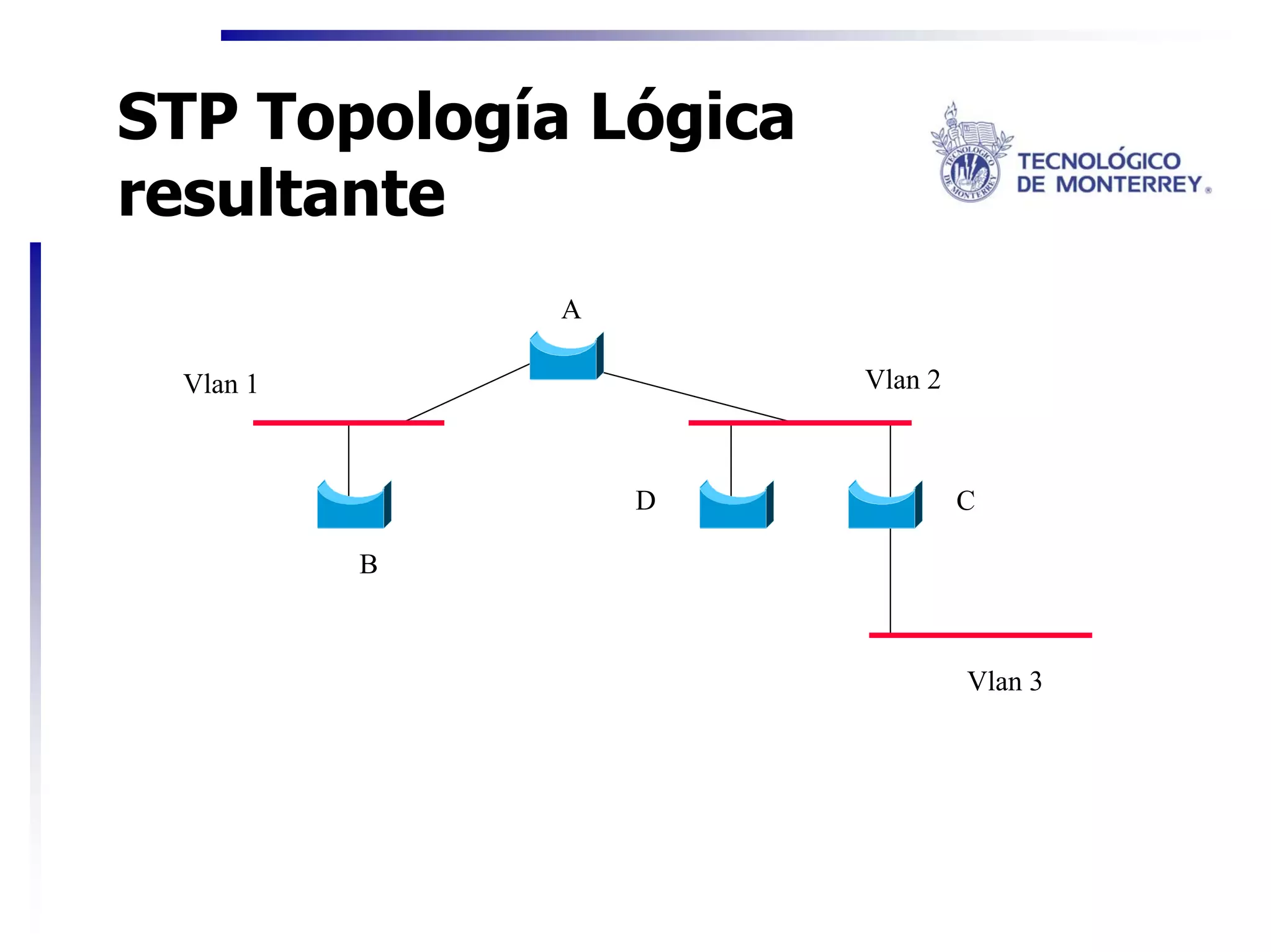

10. STP Topología Lógica
resultante
A
Vlan 1 Vlan 2
D C
B
Vlan 3

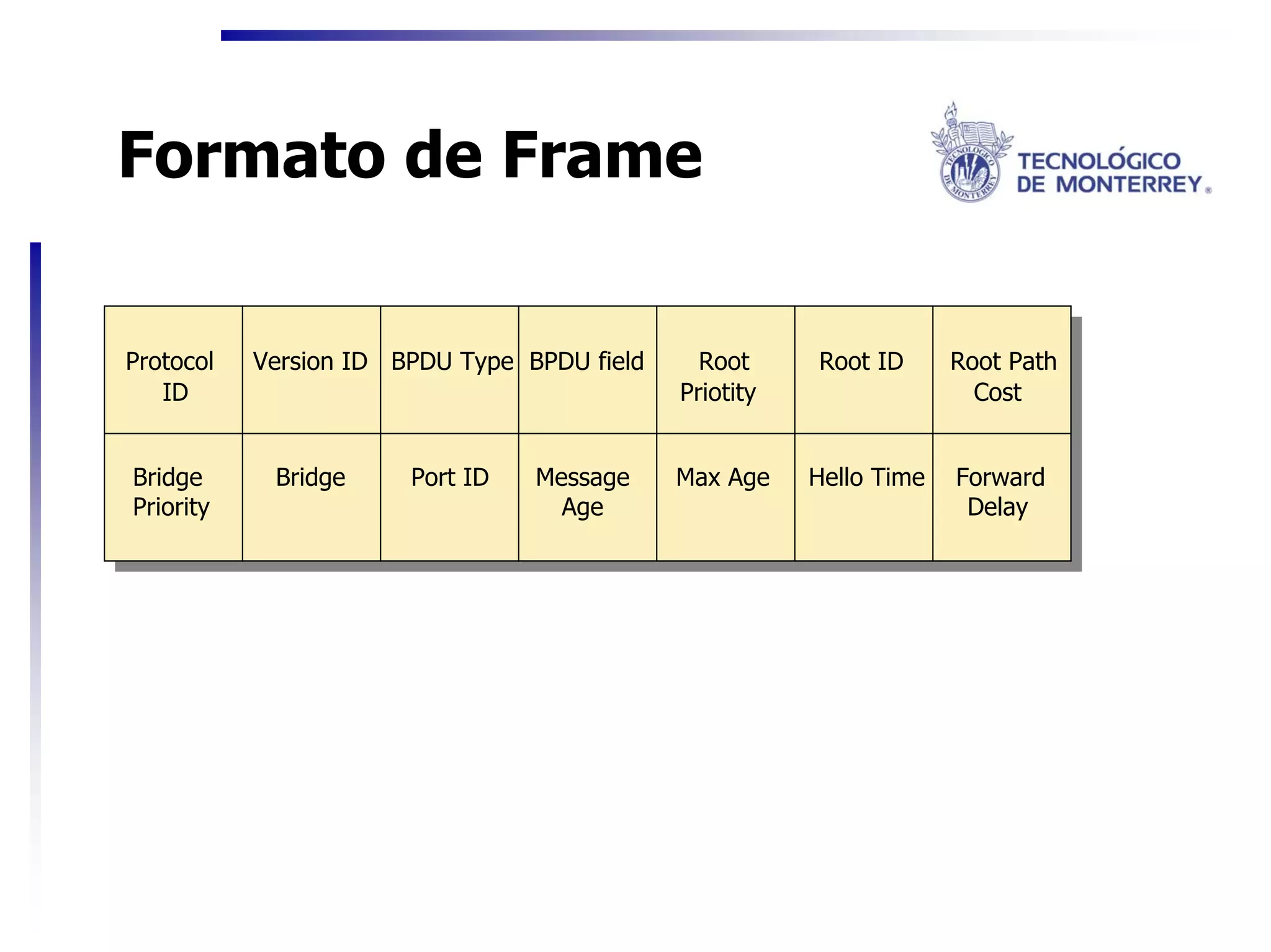

11. Formato de Frame
Protocol Version ID BPDU Type BPDU field Root Root ID Root Path
ID Priotity Cost
Bridge Bridge Port ID Message Max Age Hello Time Forward
Priority Age Delay

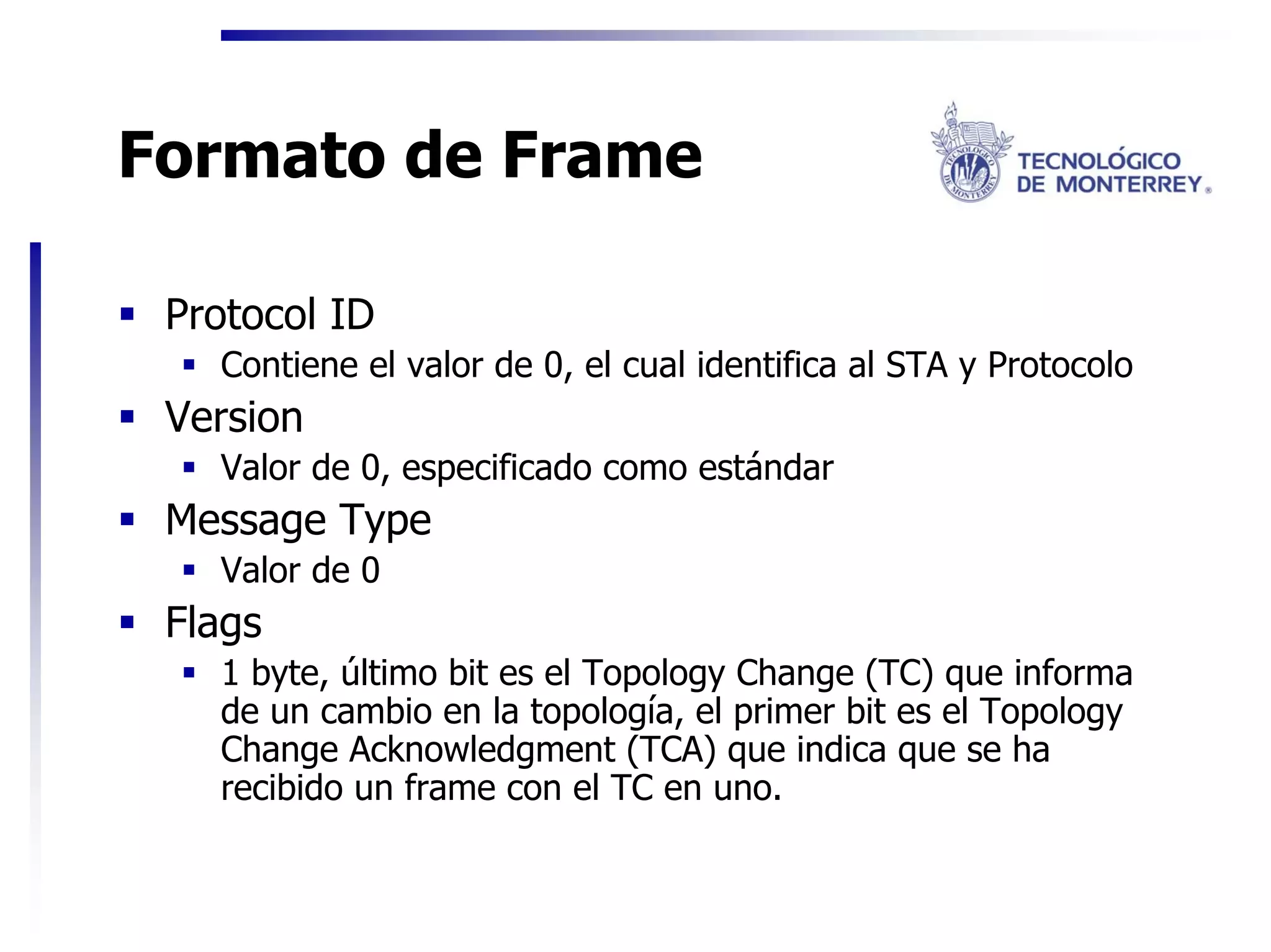

12. Formato de Frame
Protocol ID
Contiene el valor de 0, el cual identifica al STA y Protocolo
Version
Valor de 0, especificado como estándar
Message Type
Valor de 0
Flags
1 byte, último bit es el Topology Change (TC) que informa
de un cambio en la topología, el primer bit es el Topology
Change Acknowledgment (TCA) que indica que se ha
recibido un frame con el TC en uno.

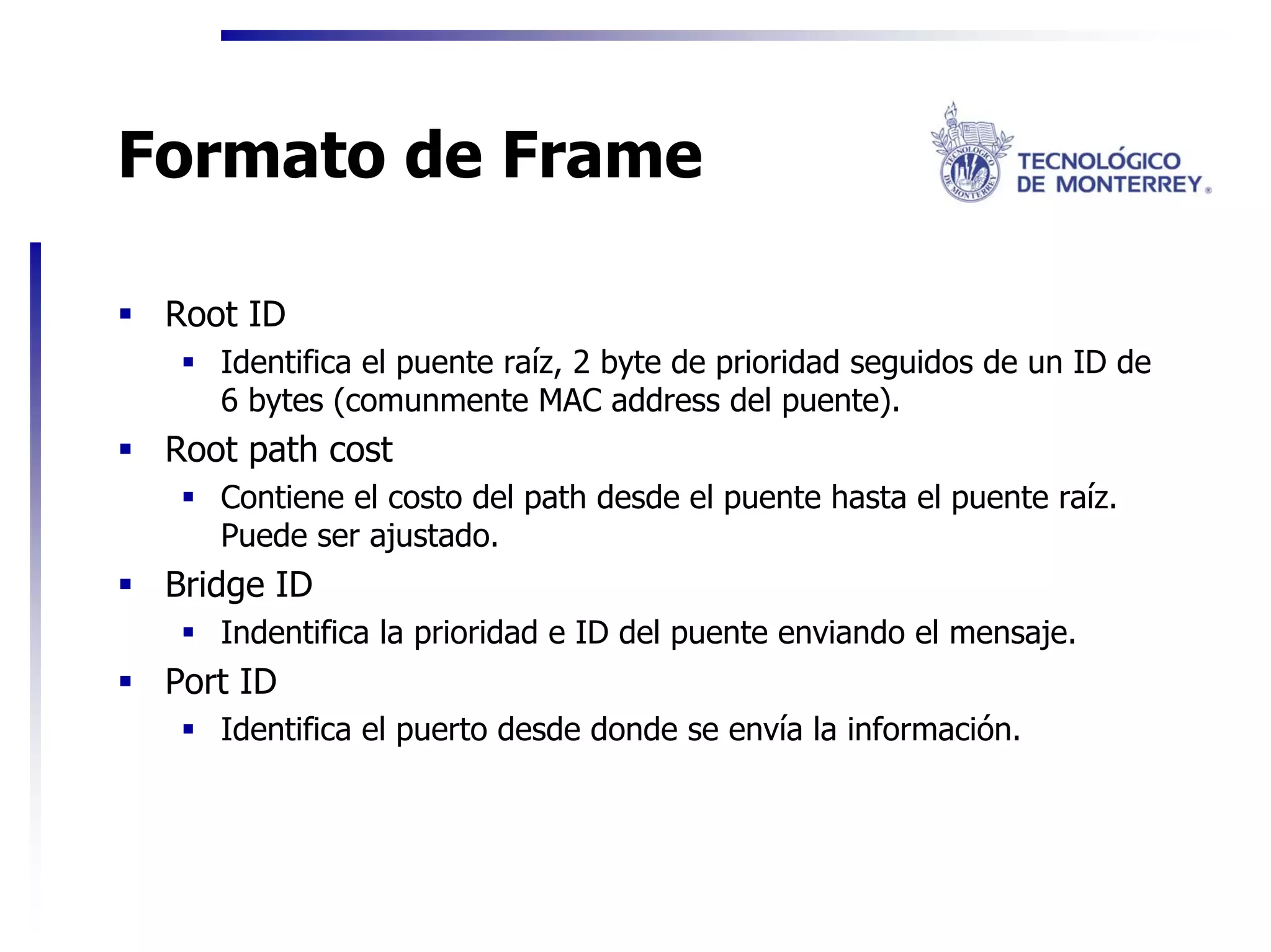

13. Formato de Frame
Root ID
Identifica el puente raíz, 2 byte de prioridad seguidos de un ID de
6 bytes (comunmente MAC address del puente).
Root path cost
Contiene el costo del path desde el puente hasta el puente raíz.
Puede ser ajustado.
Bridge ID
Indentifica la prioridad e ID del puente enviando el mensaje.
Port ID
Identifica el puerto desde donde se envía la información.

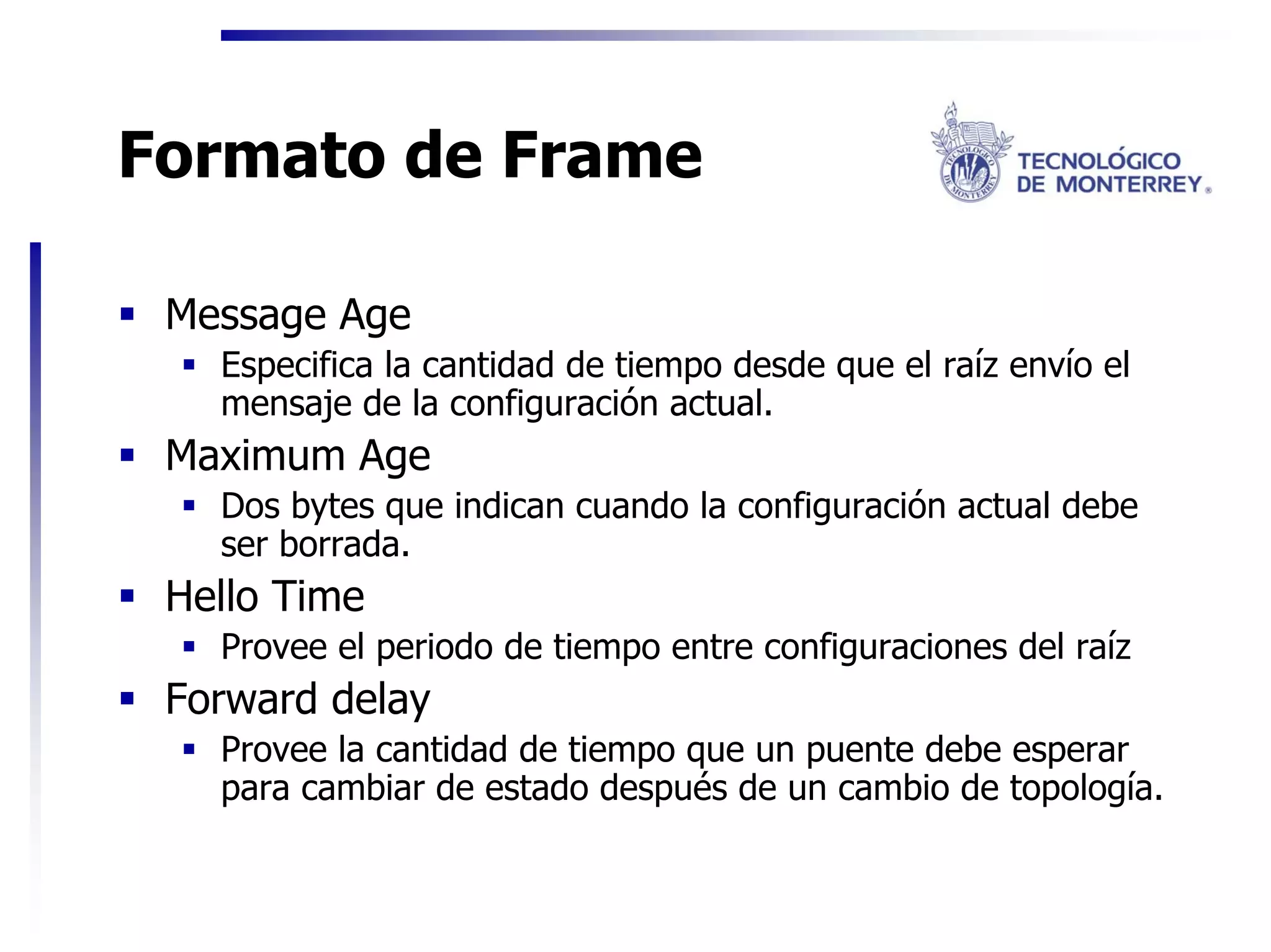

14. Formato de Frame
Message Age
Especifica la cantidad de tiempo desde que el raíz envío el
mensaje de la configuración actual.
Maximum Age
Dos bytes que indican cuando la configuración actual debe
ser borrada.
Hello Time
Provee el periodo de tiempo entre configuraciones del raíz
Forward delay
Provee la cantidad de tiempo que un puente debe esperar
para cambiar de estado después de un cambio de topología.

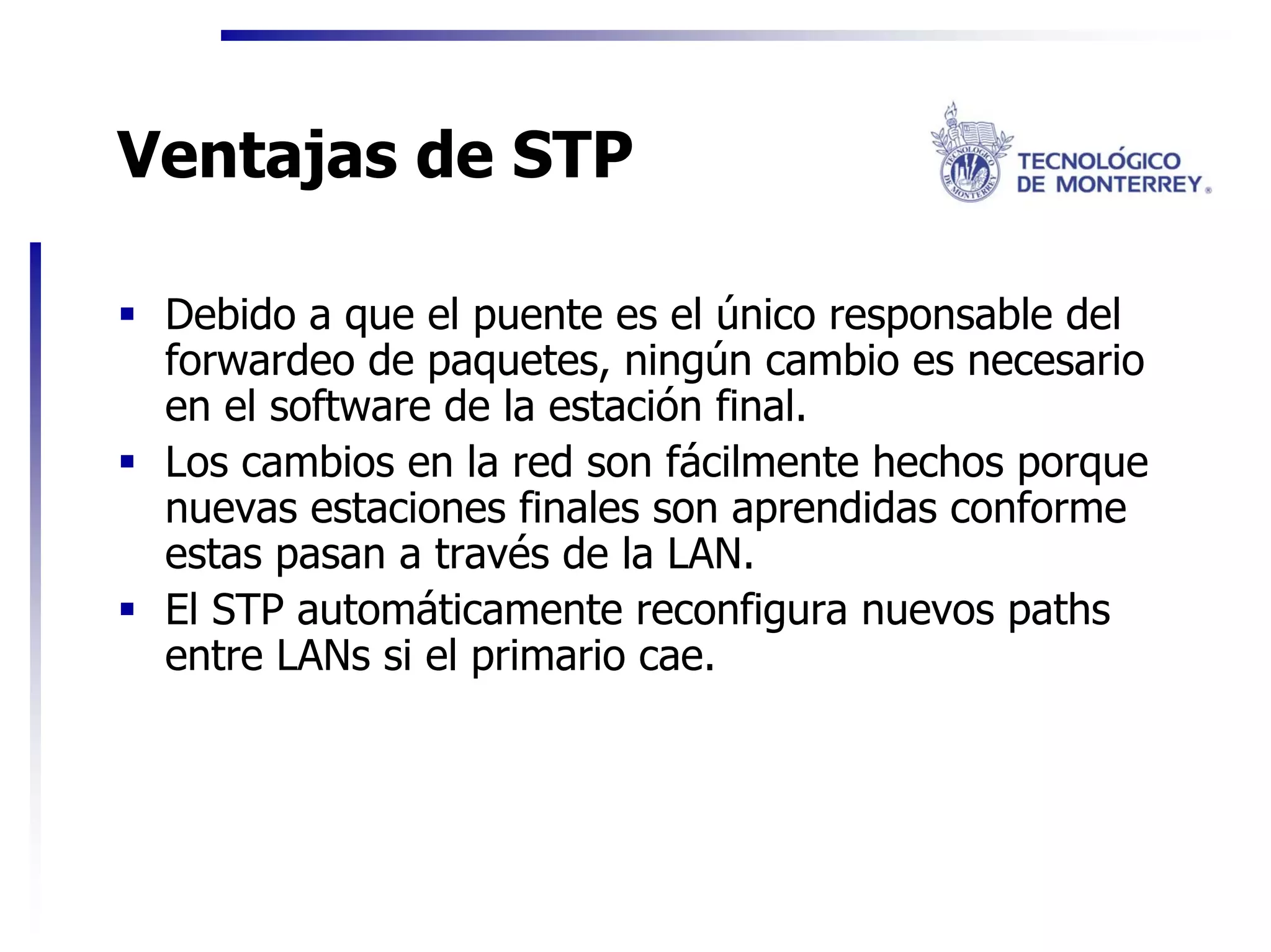

15. Ventajas de STP
Debido a que el puente es el único responsable del
forwardeo de paquetes, ningún cambio es necesario
en el software de la estación final.
Los cambios en la red son fácilmente hechos porque
nuevas estaciones finales son aprendidas conforme
estas pasan a través de la LAN.
El STP automáticamente reconfigura nuevos paths
entre LANs si el primario cae.

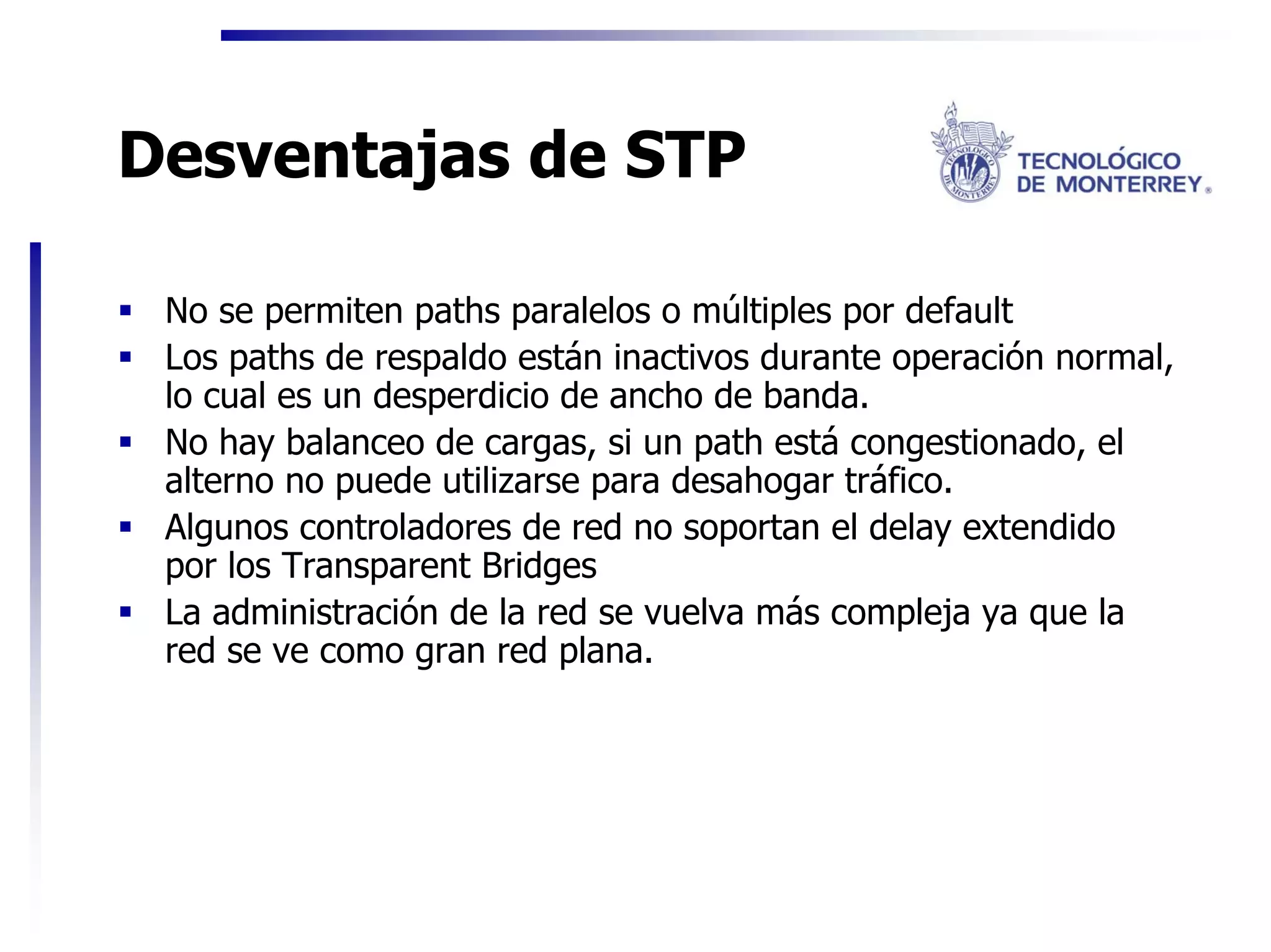

16. Desventajas de STP
No se permiten paths paralelos o múltiples por default
Los paths de respaldo están inactivos durante operación normal,
lo cual es un desperdicio de ancho de banda.
No hay balanceo de cargas, si un path está congestionado, el
alterno no puede utilizarse para desahogar tráfico.
Algunos controladores de red no soportan el delay extendido
por los Transparent Bridges
La administración de la red se vuelva más compleja ya que la
red se ve como gran red plana.

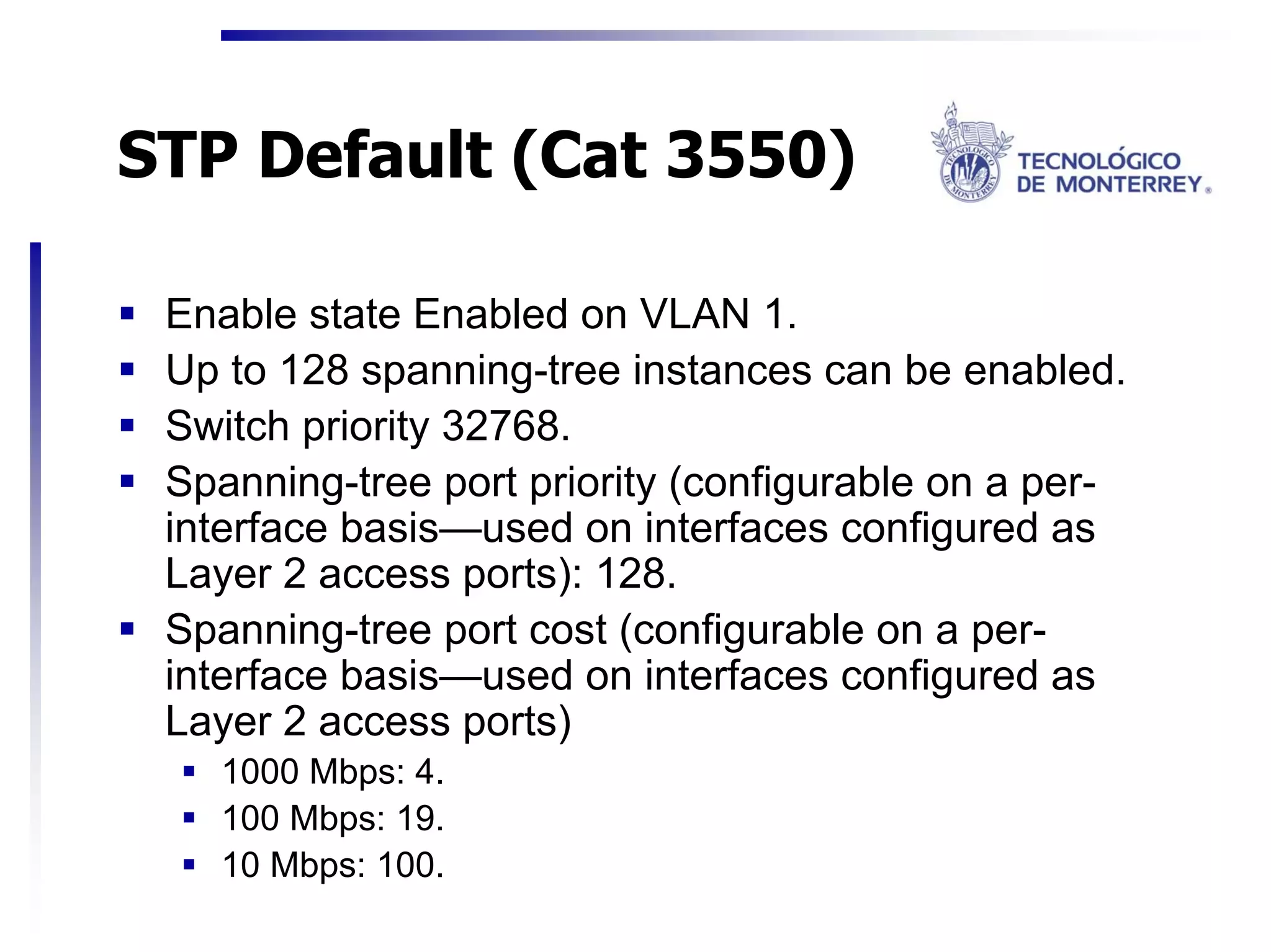

17. STP Default (Cat 3550)
Enable state Enabled on VLAN 1.
Up to 128 spanning-tree instances can be enabled.
Switch priority 32768.
Spanning-tree port priority (configurable on a per-
interface basis—used on interfaces configured as
Layer 2 access ports): 128.
Spanning-tree port cost (configurable on a per-
interface basis—used on interfaces configured as
Layer 2 access ports)
1000 Mbps: 4.
100 Mbps: 19.
10 Mbps: 100.

18. STP Default (Cat 3550)
Spanning-tree VLAN port priority (configurable on a
per-VLAN basis—used on interfaces configured as
Layer 2 trunk ports): 128.
Spanning-tree VLAN port cost (configurable on a per-
VLAN basis—used on interfaces configured as Layer
2 trunk ports)
1000 Mbps: 4.
100 Mbps: 19.
10 Mbps: 100.
Hello time 2 seconds.
Forward-delay time 15 seconds.
Maximum-aging time 20 seconds.

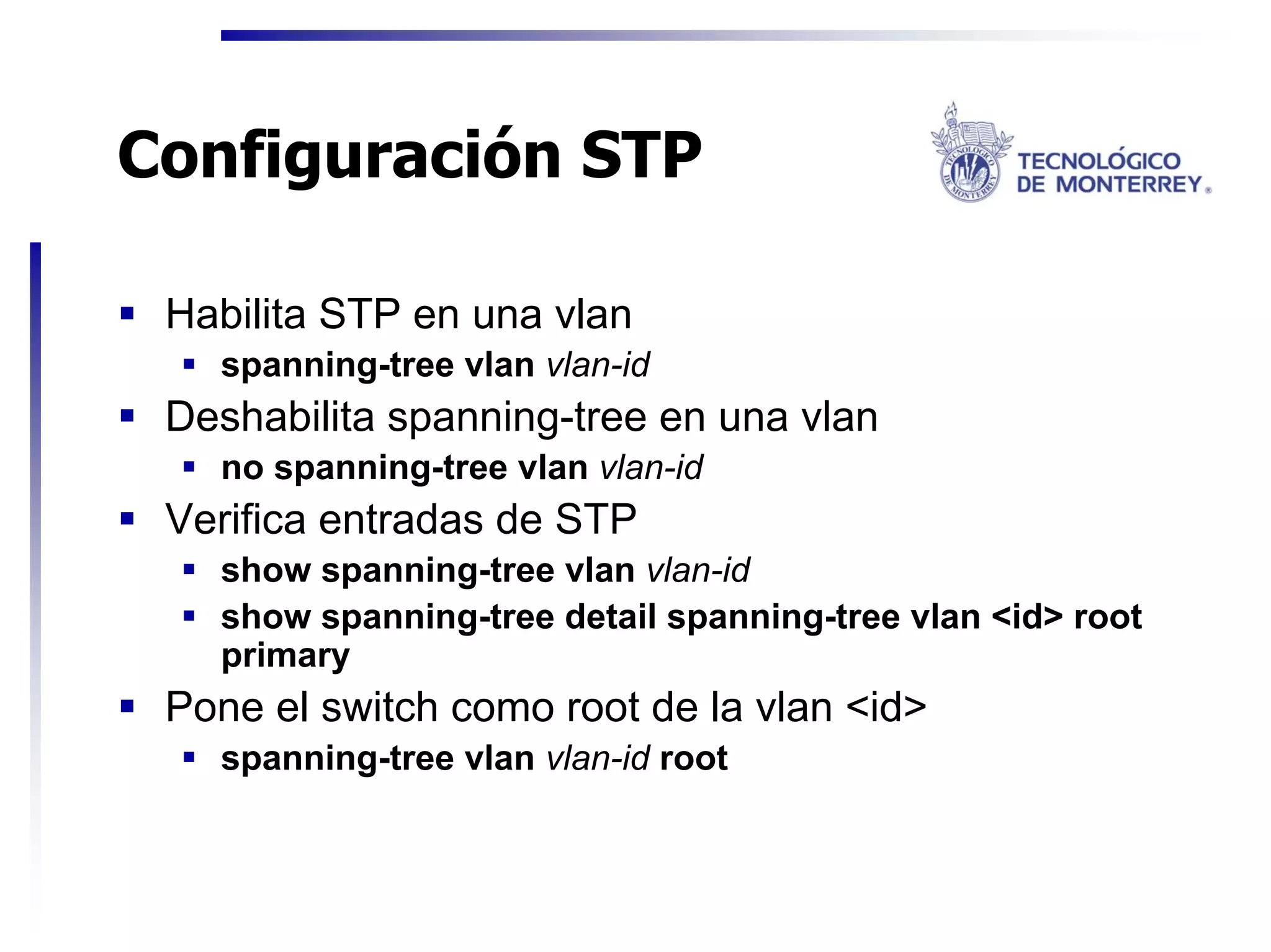

19. Configuración STP
Habilita STP en una vlan
spanning-tree vlan vlan-id
Deshabilita spanning-tree en una vlan
no spanning-tree vlan vlan-id
Verifica entradas de STP
show spanning-tree vlan vlan-id
show spanning-tree detail spanning-tree vlan <id> root
primary
Pone el switch como root de la vlan <id>
spanning-tree vlan vlan-id root

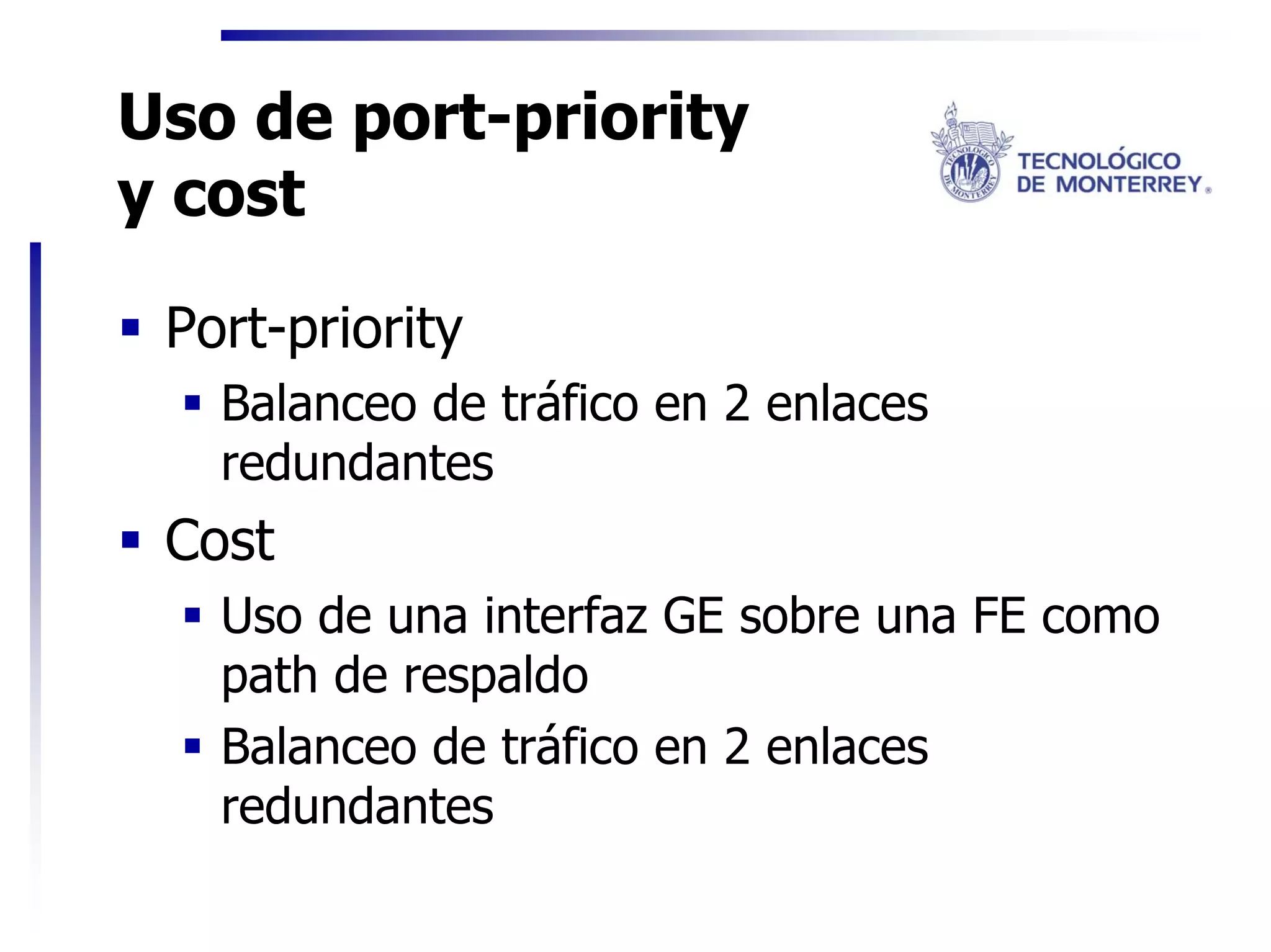

20. Uso de port-priority
y cost
Port-priority
Balanceo de tráfico en 2 enlaces
redundantes
Cost
Uso de una interfaz GE sobre una FE como
path de respaldo
Balanceo de tráfico en 2 enlaces
redundantes

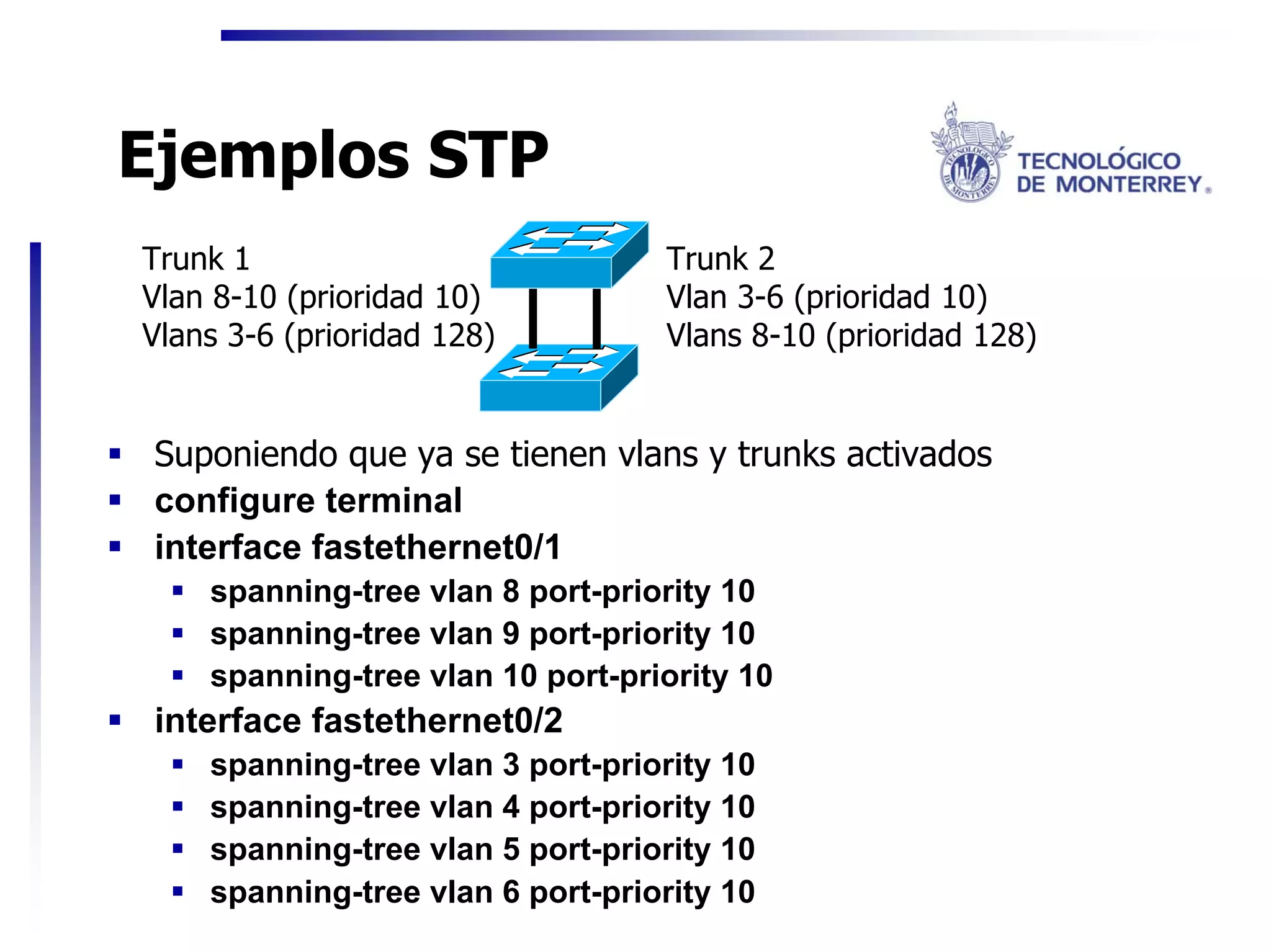

21. Ejemplos STP
Trunk 1 Trunk 2
Vlan 8-10 (prioridad 10) Vlan 3-6 (prioridad 10)
Vlans 3-6 (prioridad 128) Vlans 8-10 (prioridad 128)
Suponiendo que ya se tienen vlans y trunks activados
configure terminal
interface fastethernet0/1
spanning-tree vlan 8 port-priority 10
spanning-tree vlan 9 port-priority 10
spanning-tree vlan 10 port-priority 10
interface fastethernet0/2
spanning-tree vlan 3 port-priority 10
spanning-tree vlan 4 port-priority 10
spanning-tree vlan 5 port-priority 10
spanning-tree vlan 6 port-priority 10

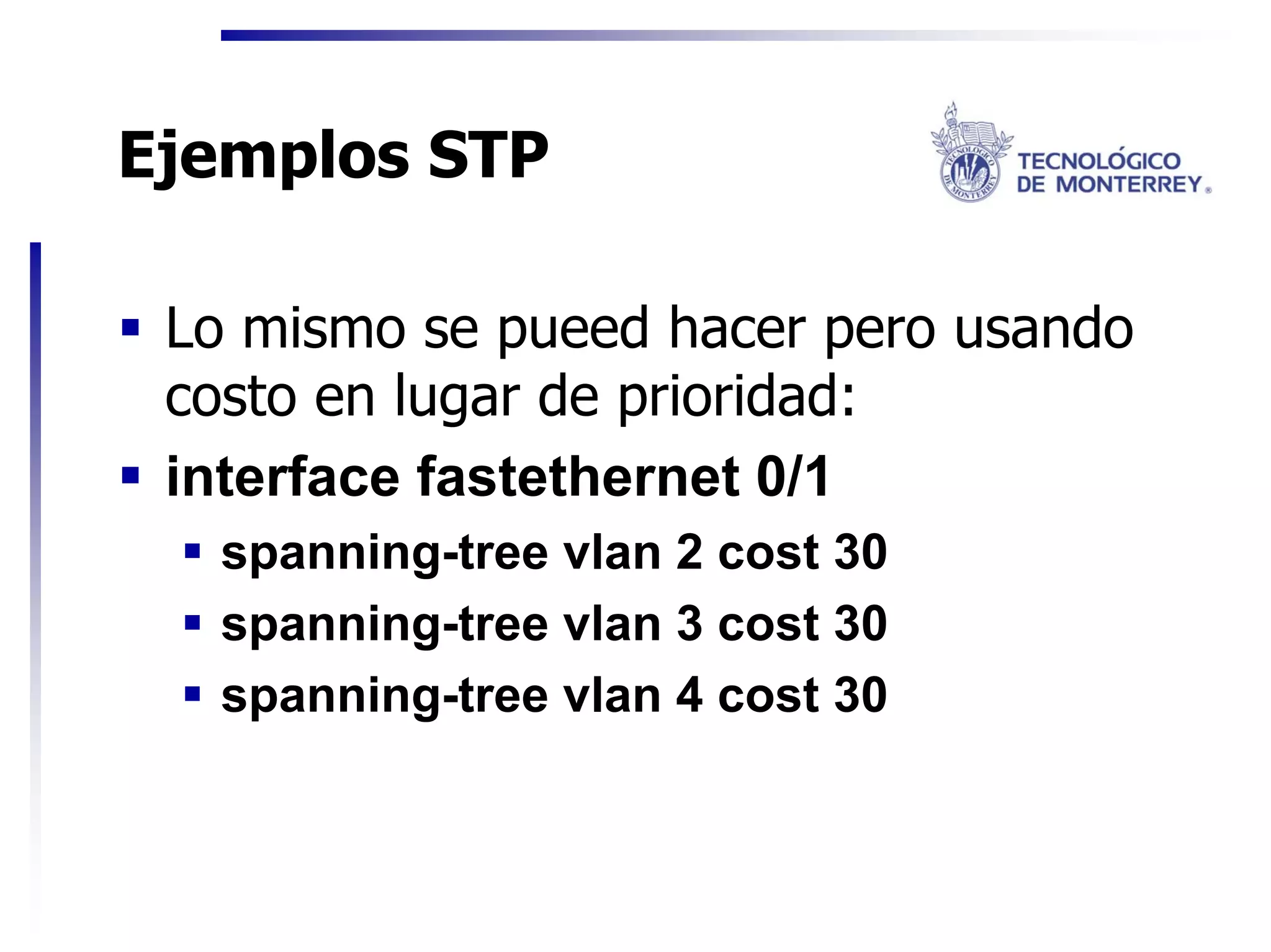

22. Ejemplos STP
Lo mismo se pueed hacer pero usando
costo en lugar de prioridad:
interface fastethernet 0/1
spanning-tree vlan 2 cost 30
spanning-tree vlan 3 cost 30
spanning-tree vlan 4 cost 30

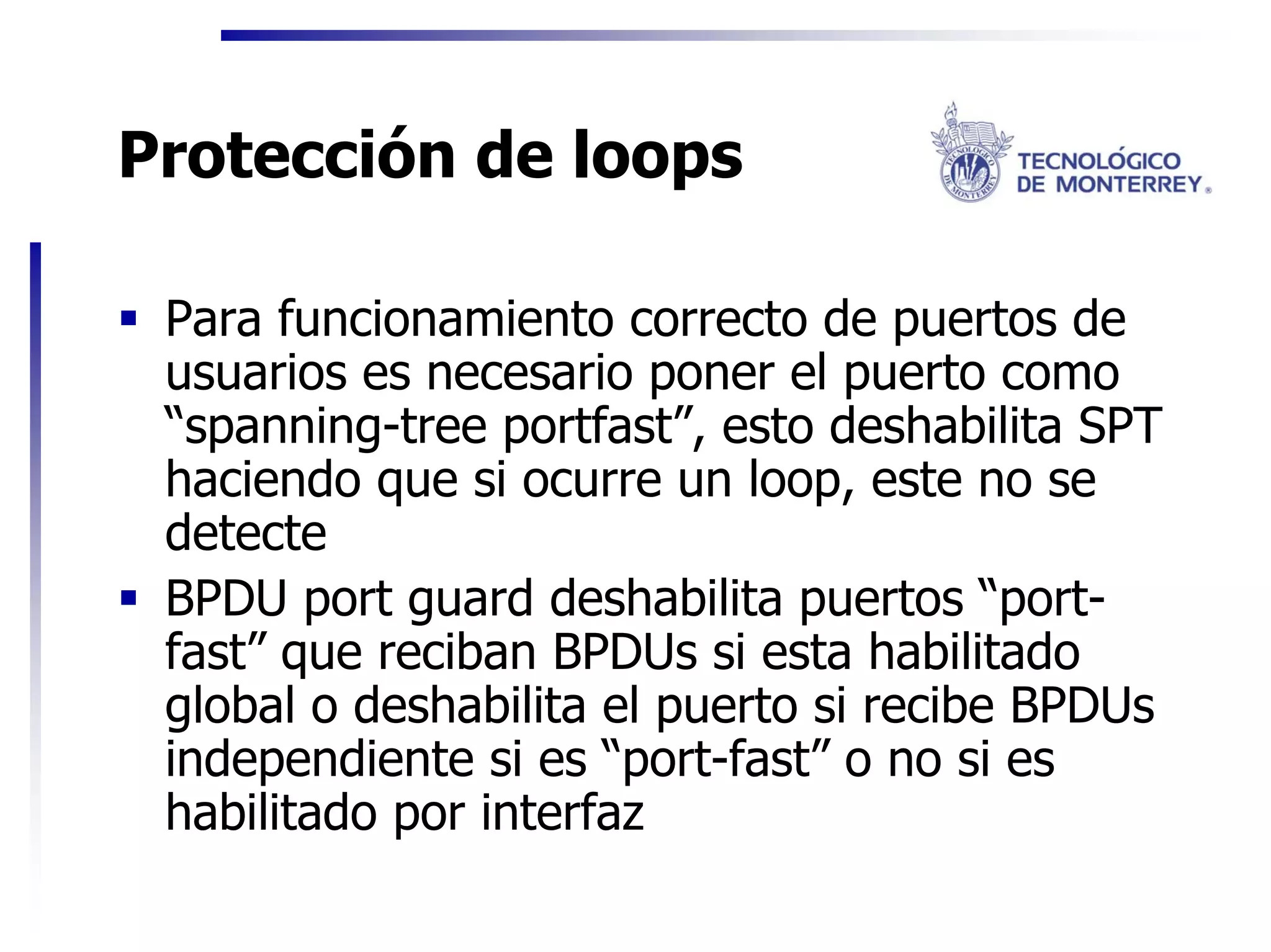

23. Protección de loops
Para funcionamiento correcto de puertos de
usuarios es necesario poner el puerto como
“spanning-tree portfast”, esto deshabilita SPT
haciendo que si ocurre un loop, este no se
detecte
BPDU port guard deshabilita puertos “port-
fast” que reciban BPDUs si esta habilitado
global o deshabilita el puerto si recibe BPDUs
independiente si es “port-fast” o no si es
habilitado por interfaz

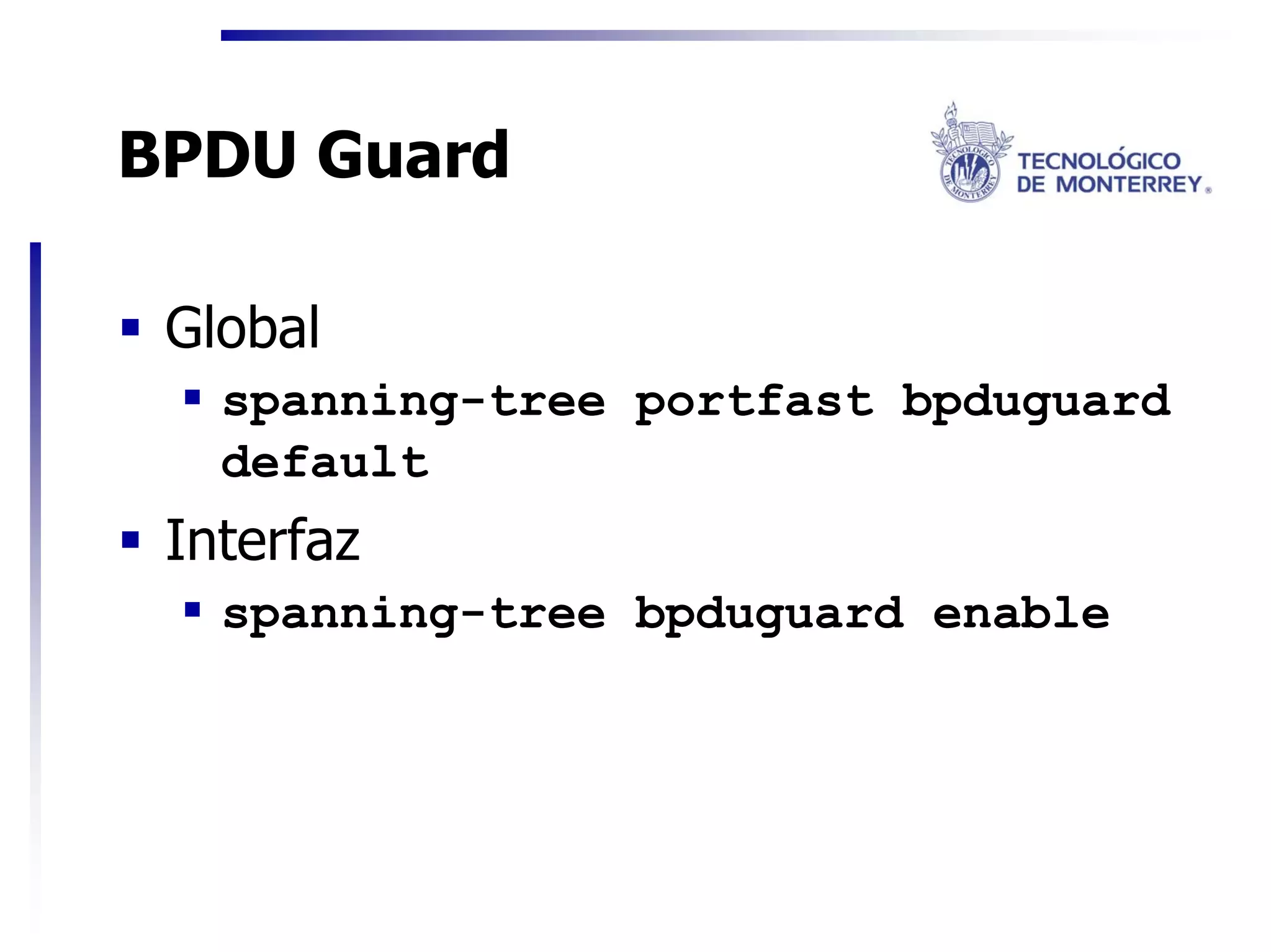

24. BPDU Guard
Global
spanning-tree portfast bpduguard
default
Interfaz
spanning-tree bpduguard enable

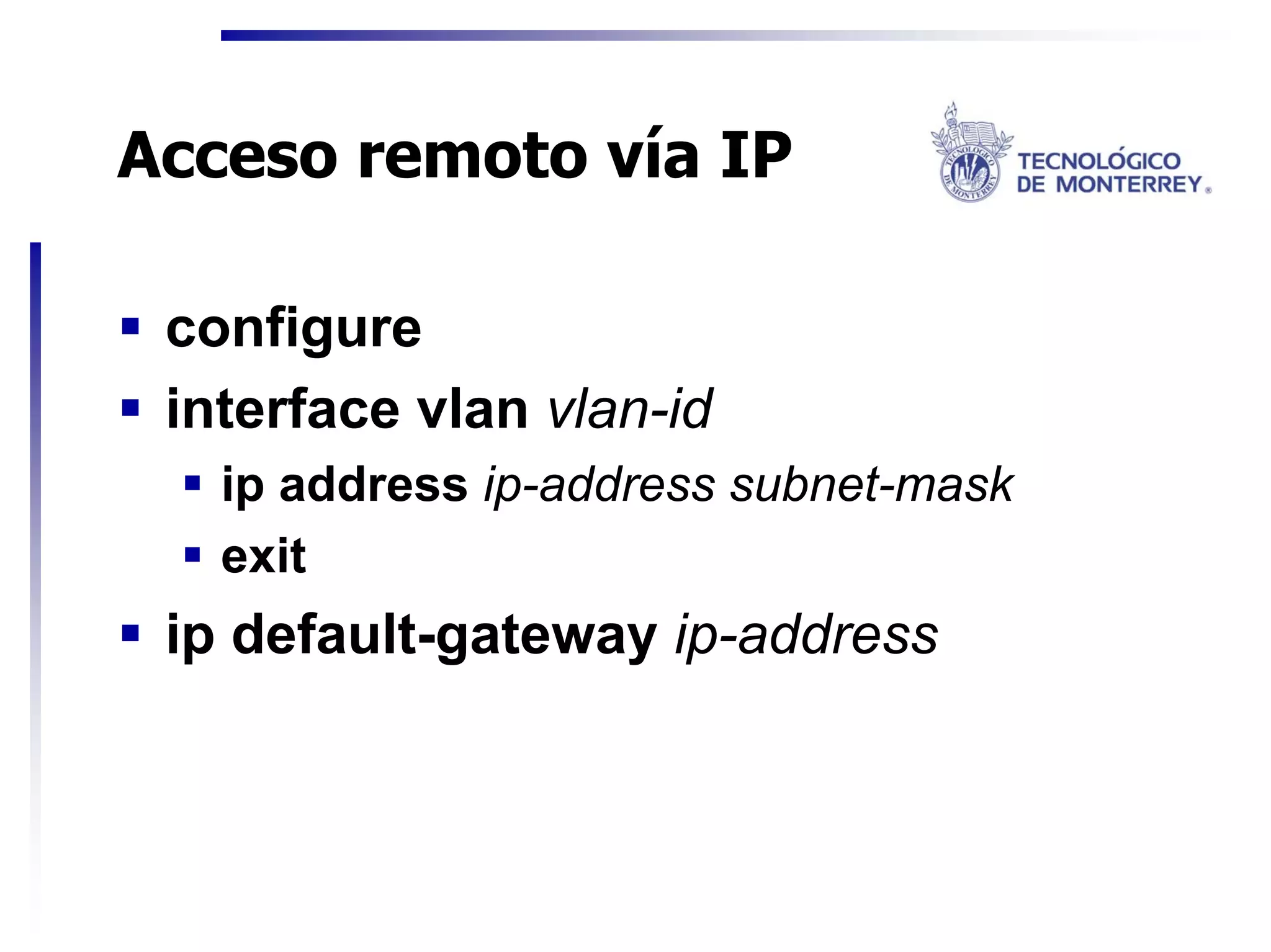

25. Acceso remoto vía IP
configure
interface vlan vlan-id
ip address ip-address subnet-mask
exit
ip default-gateway ip-address

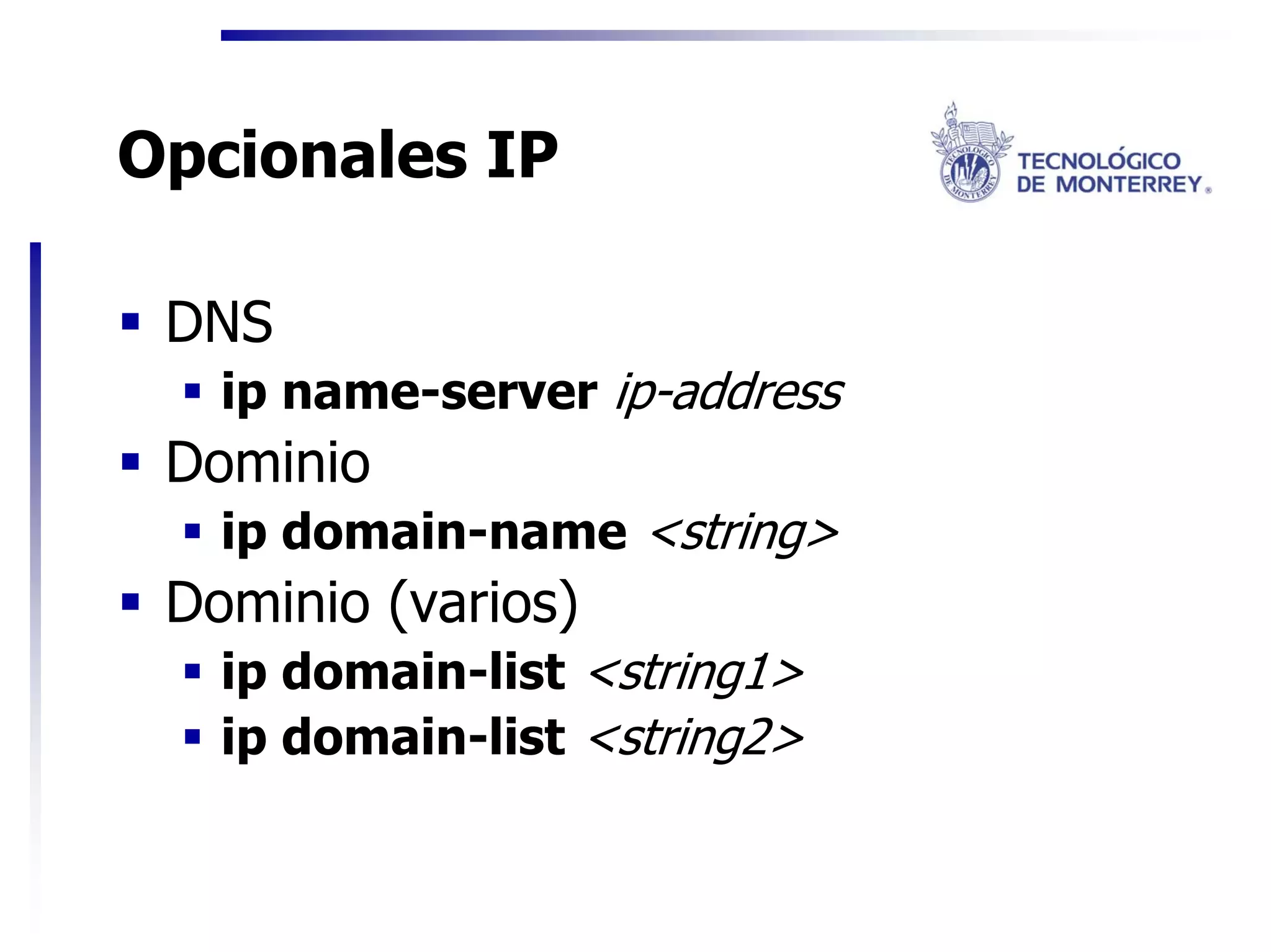

26. Opcionales IP
DNS
ip name-server ip-address
Dominio
ip domain-name <string>
Dominio (varios)
ip domain-list <string1>
ip domain-list <string2>

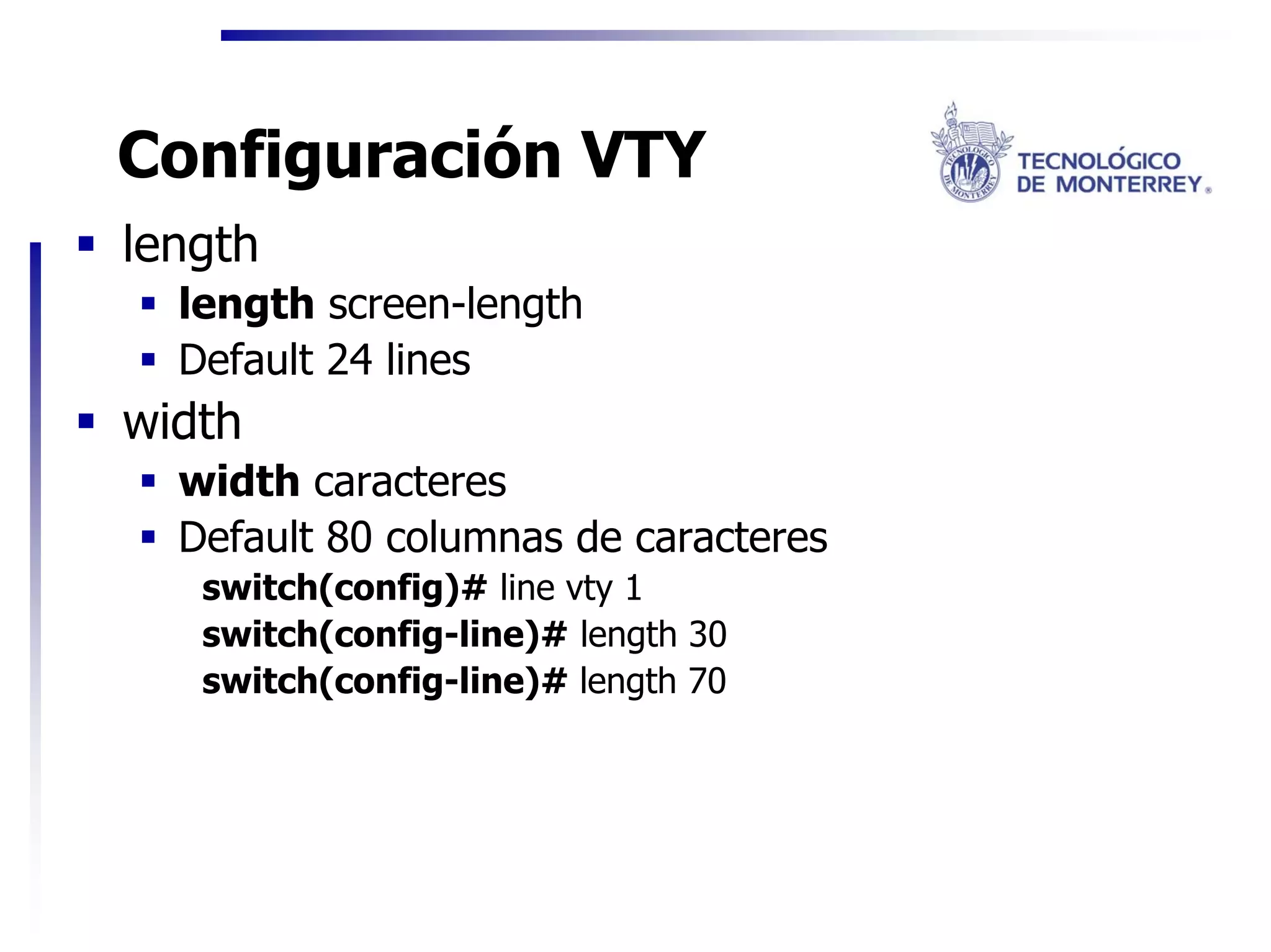

27. Configuración VTY
length
length screen-length
Default 24 lines
width
width caracteres
Default 80 columnas de caracteres
switch(config)# line vty 1
switch(config-line)# length 30
switch(config-line)# length 70

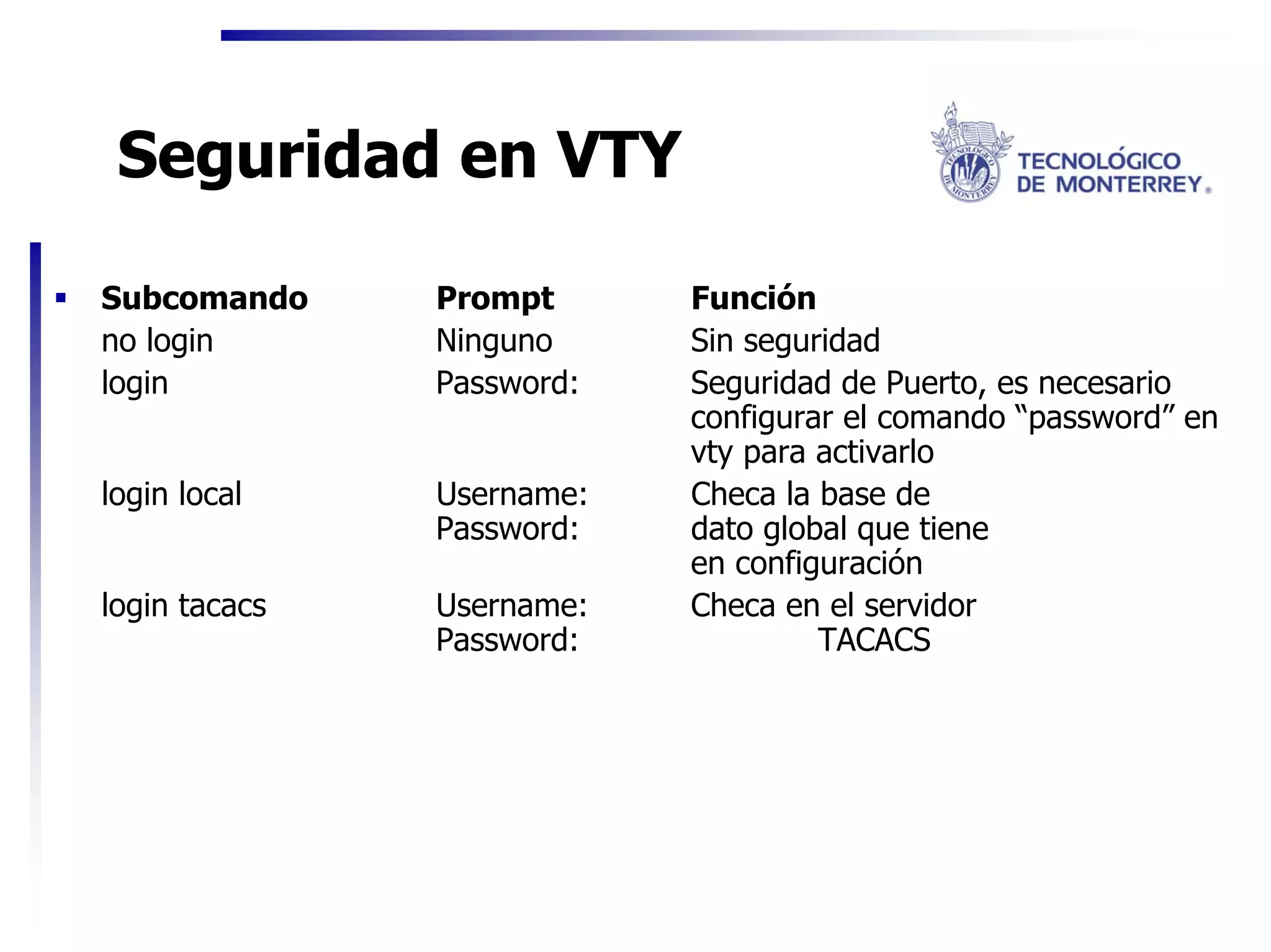

28. Seguridad en VTY
Subcomando Prompt Función
no login Ninguno Sin seguridad
login Password: Seguridad de Puerto, es necesario
configurar el comando “password” en
vty para activarlo
login local Username: Checa la base de
Password: dato global que tiene
en configuración
login tacacs Username: Checa en el servidor
Password: TACACS

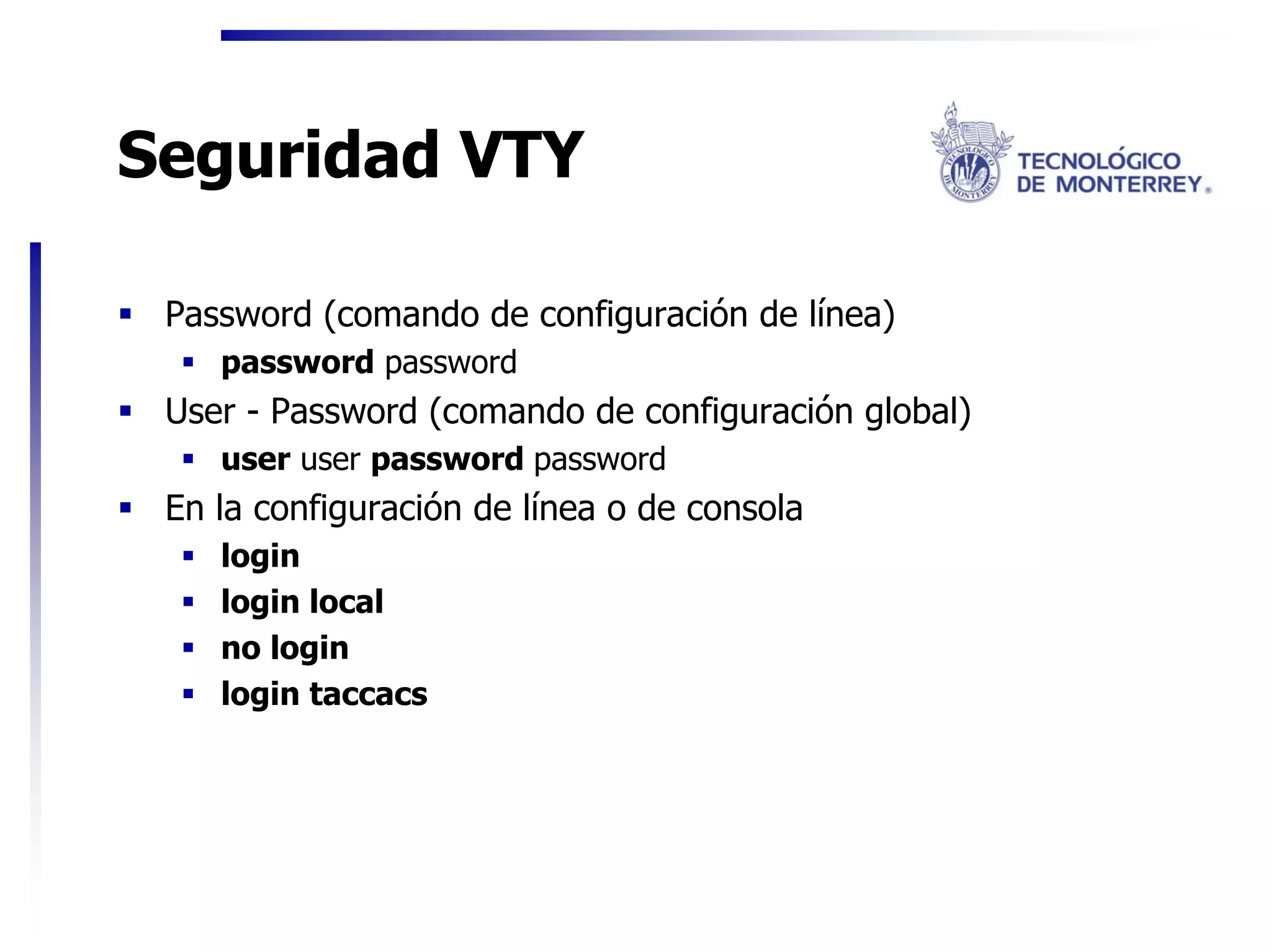

29. Seguridad VTY
Password (comando de configuración de línea)
password password
User - Password (comando de configuración global)
user user password password
En la configuración de línea o de consola
login
login local
no login
login taccacs

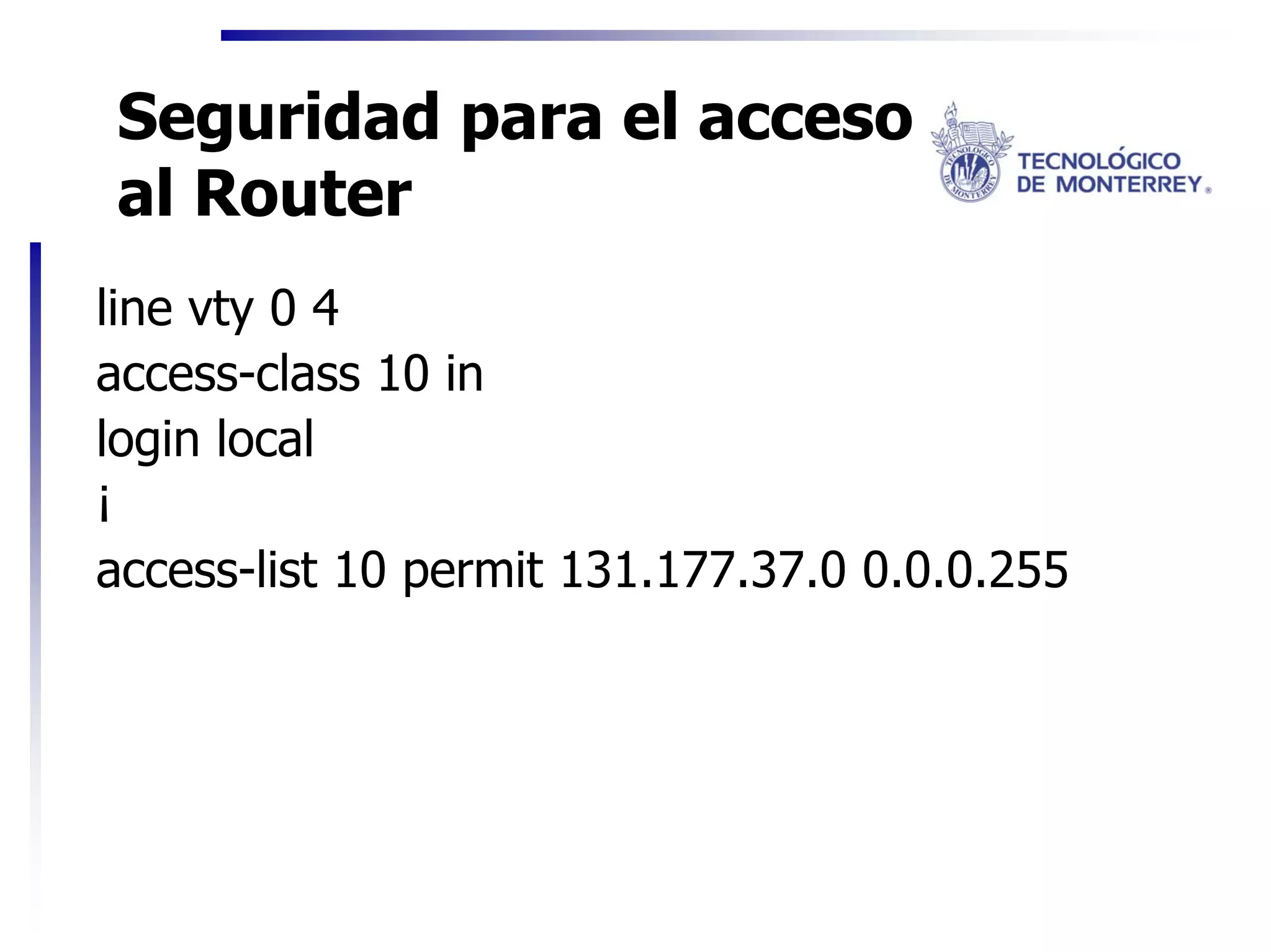

30. Seguridad para el acceso
al Router
line vty 0 4
access-class 10 in
login local
¡
access-list 10 permit 131.177.37.0 0.0.0.255

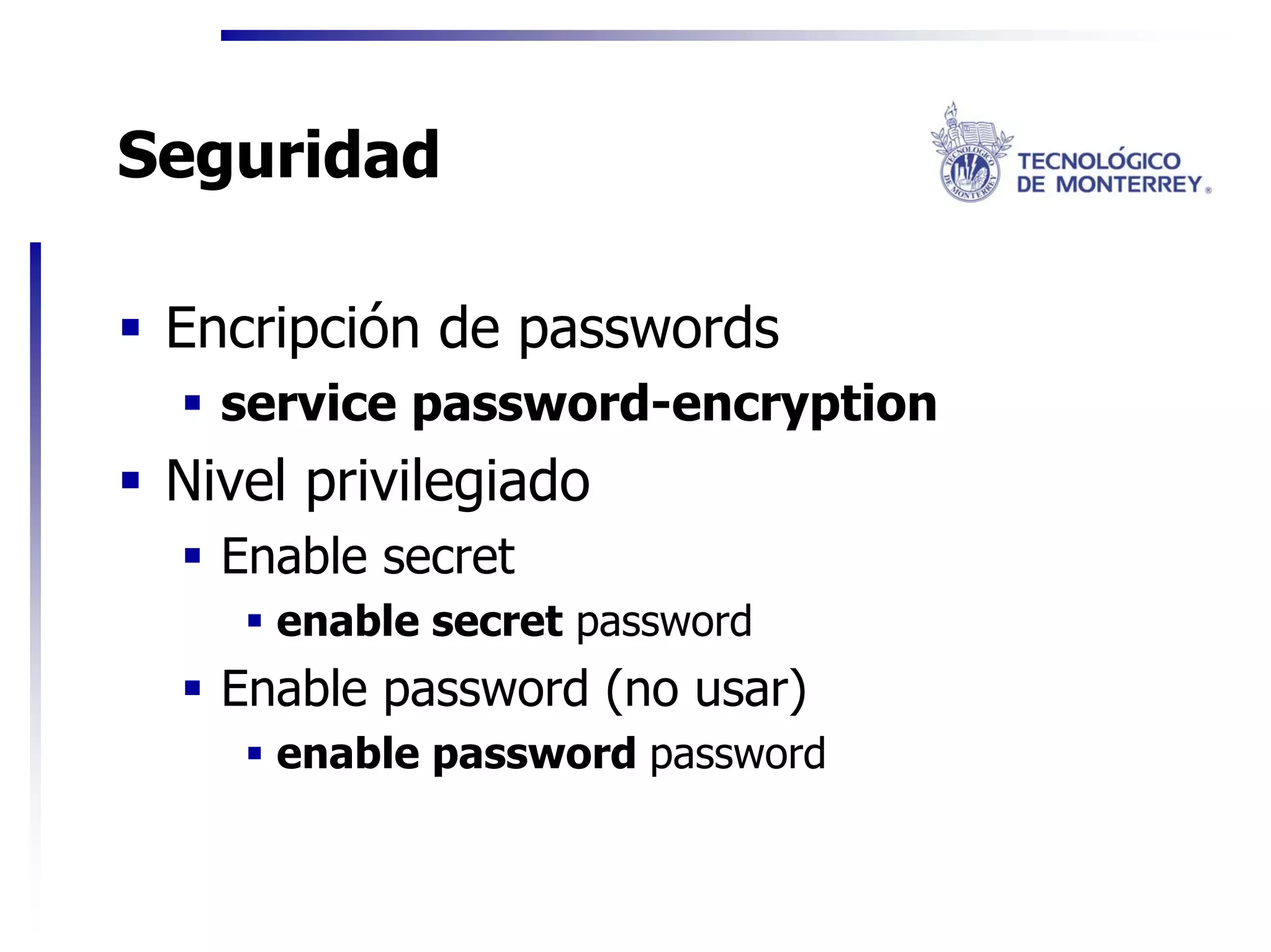

31. Seguridad
Encripción de passwords
service password-encryption
Nivel privilegiado
Enable secret
enable secret password
Enable password (no usar)
enable password password

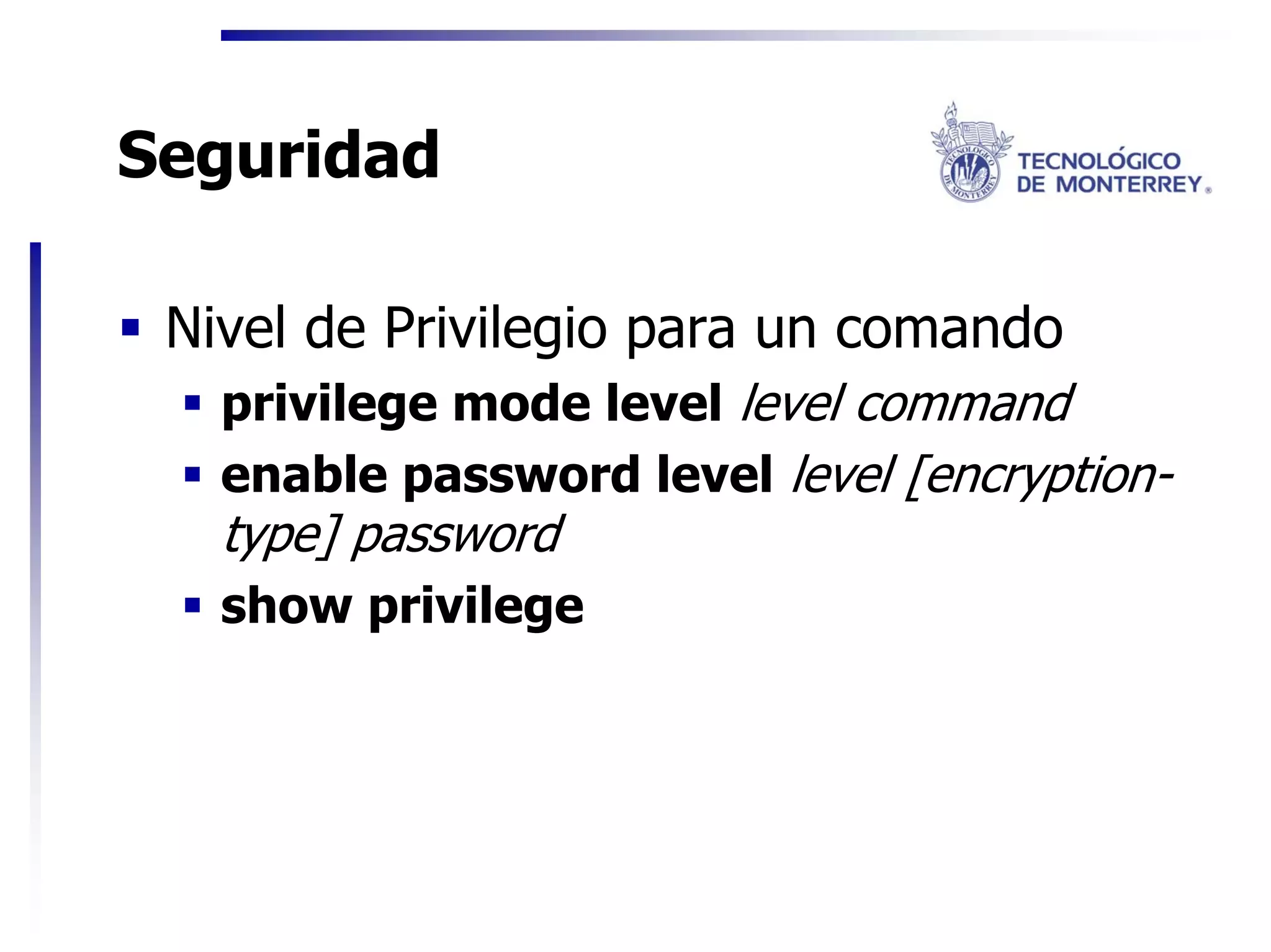

32. Seguridad
Nivel de Privilegio para un comando
privilege mode level level command
enable password level level [encryption-
type] password
show privilege

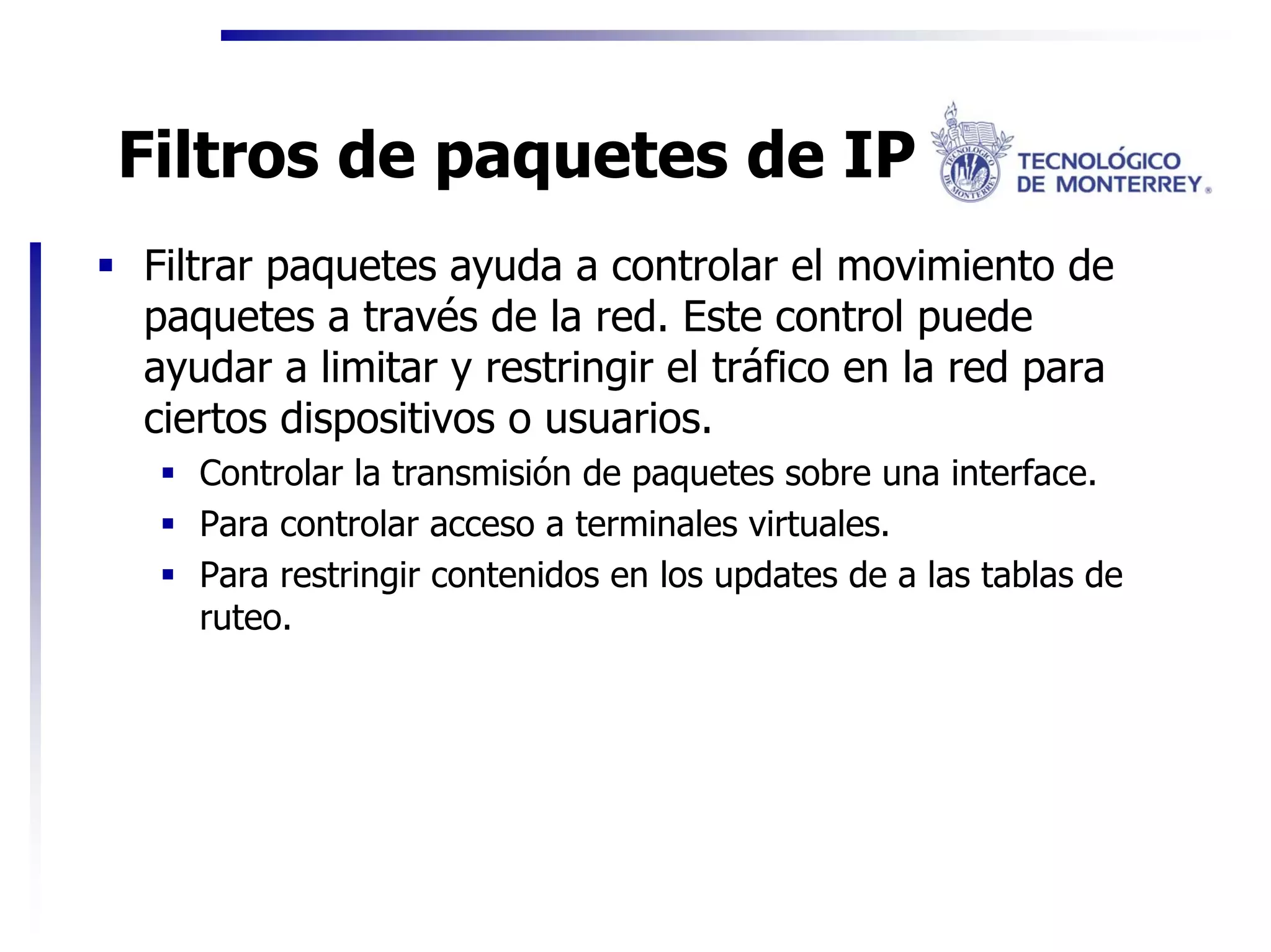

33. Filtros de paquetes de IP
Filtrar paquetes ayuda a controlar el movimiento de
paquetes a través de la red. Este control puede
ayudar a limitar y restringir el tráfico en la red para
ciertos dispositivos o usuarios.
Controlar la transmisión de paquetes sobre una interface.
Para controlar acceso a terminales virtuales.
Para restringir contenidos en los updates de a las tablas de
ruteo.

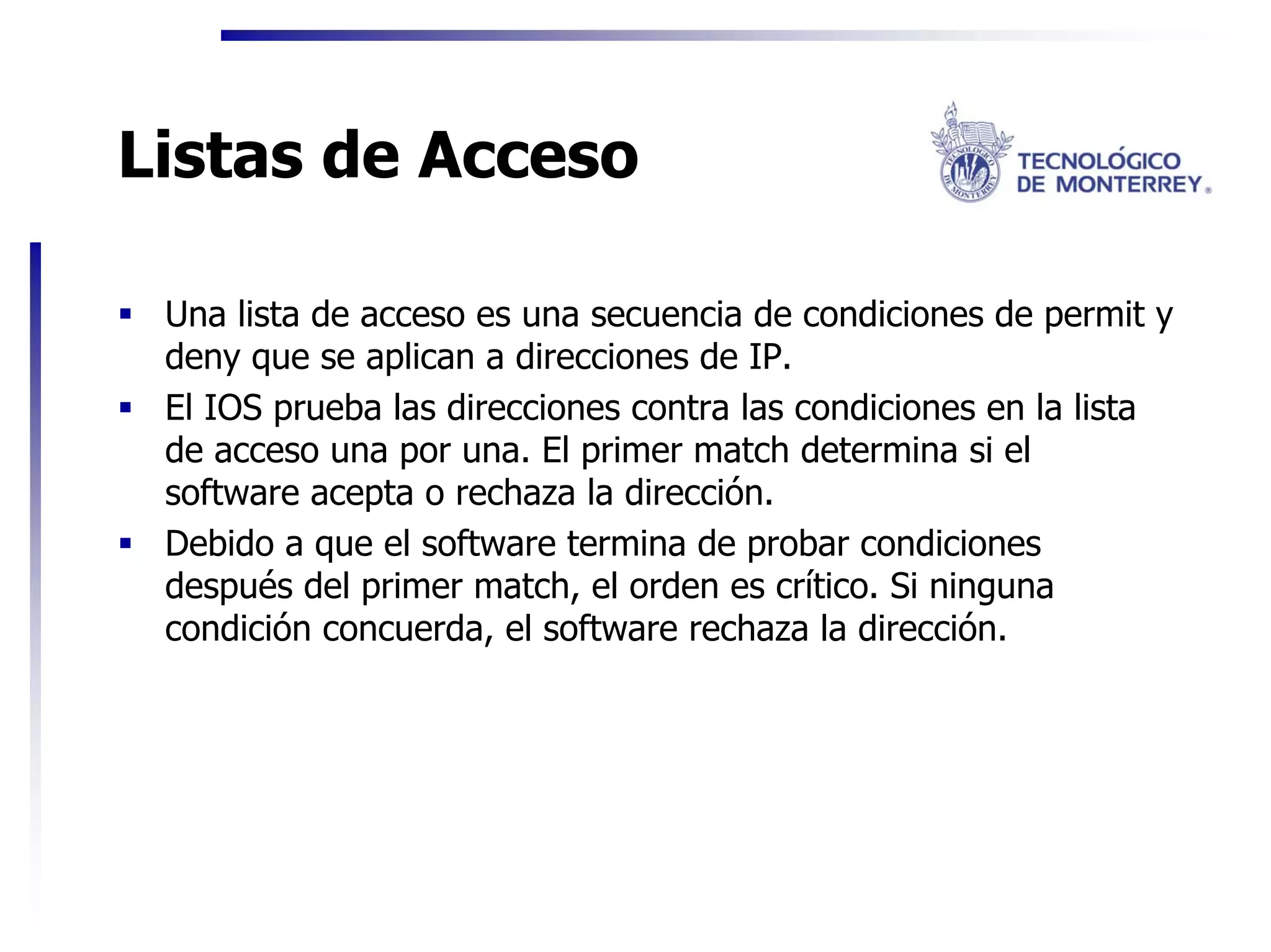

34. Listas de Acceso
Una lista de acceso es una secuencia de condiciones de permit y
deny que se aplican a direcciones de IP.
El IOS prueba las direcciones contra las condiciones en la lista
de acceso una por una. El primer match determina si el
software acepta o rechaza la dirección.
Debido a que el software termina de probar condiciones
después del primer match, el orden es crítico. Si ninguna
condición concuerda, el software rechaza la dirección.

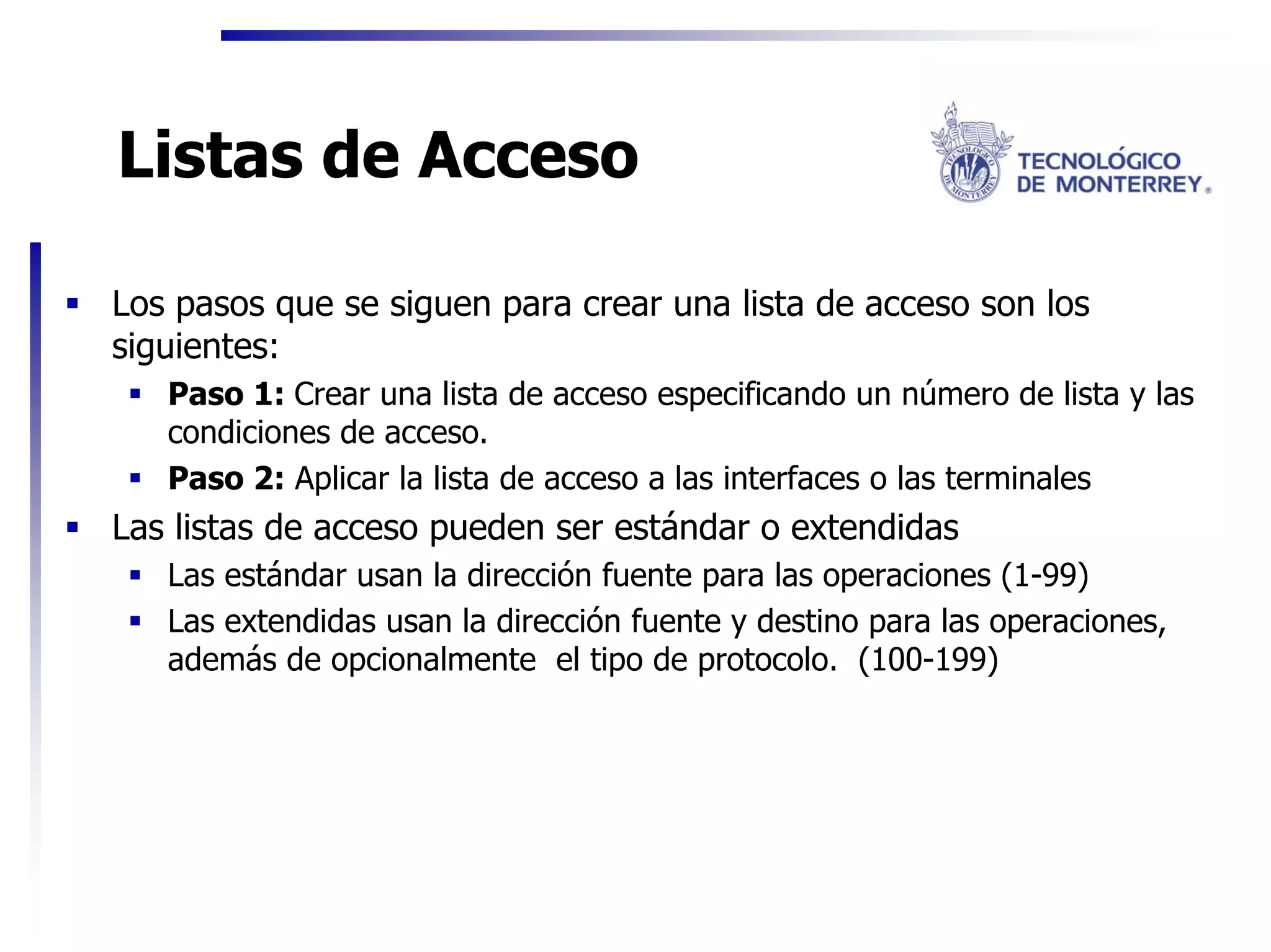

35. Listas de Acceso
Los pasos que se siguen para crear una lista de acceso son los
siguientes:
Paso 1: Crear una lista de acceso especificando un número de lista y las
condiciones de acceso.
Paso 2: Aplicar la lista de acceso a las interfaces o las terminales
Las listas de acceso pueden ser estándar o extendidas
Las estándar usan la dirección fuente para las operaciones (1-99)
Las extendidas usan la dirección fuente y destino para las operaciones,
además de opcionalmente el tipo de protocolo. (100-199)

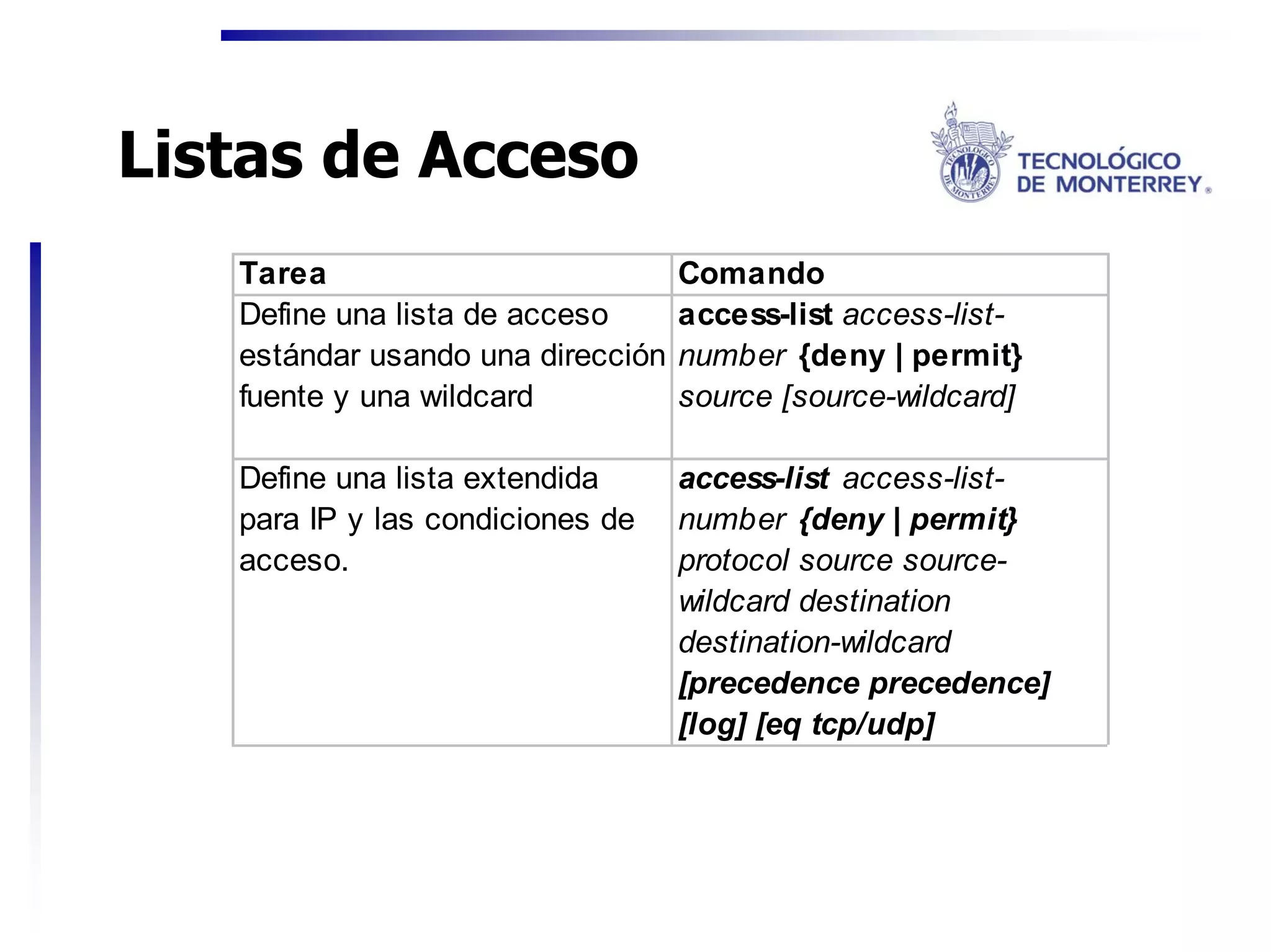

36. Listas de Acceso
Tarea Comando
Define una lista de acceso access-list access-list-
estándar usando una dirección number {deny | permit}
fuente y una wildcard source [source-wildcard]
Define una lista extendida access-list access-list-
para IP y las condiciones de number {deny | permit}
acceso. protocol source source-
wildcard destination
destination-wildcard
[precedence precedence]
[log] [eq tcp/udp]

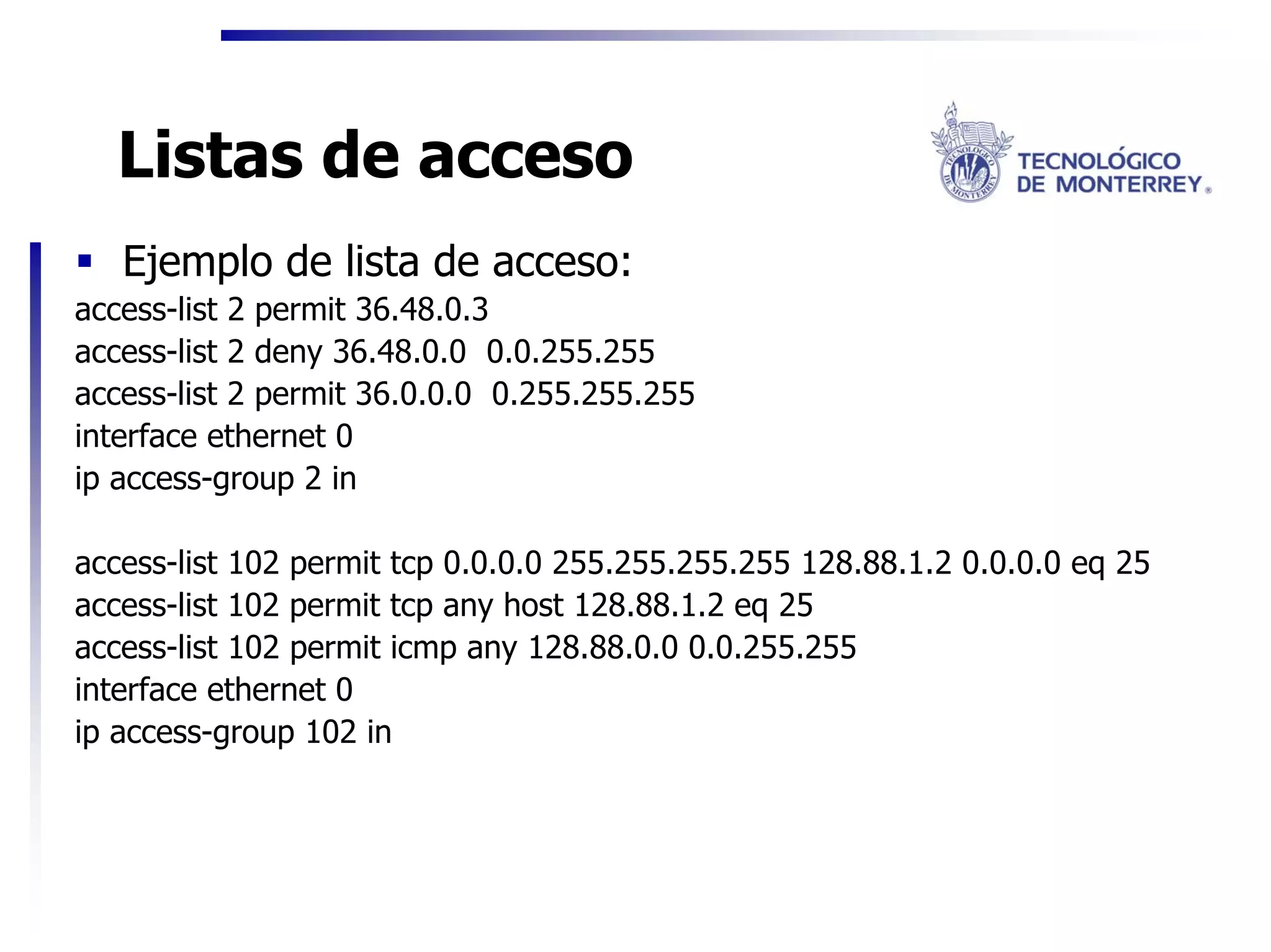

37. Listas de acceso
Ejemplo de lista de acceso:
access-list 2 permit 36.48.0.3
access-list 2 deny 36.48.0.0 0.0.255.255
access-list 2 permit 36.0.0.0 0.255.255.255
interface ethernet 0
ip access-group 2 in
access-list 102 permit tcp 0.0.0.0 255.255.255.255 128.88.1.2 0.0.0.0 eq 25
access-list 102 permit tcp any host 128.88.1.2 eq 25
access-list 102 permit icmp any 128.88.0.0 0.0.255.255
interface ethernet 0
ip access-group 102 in

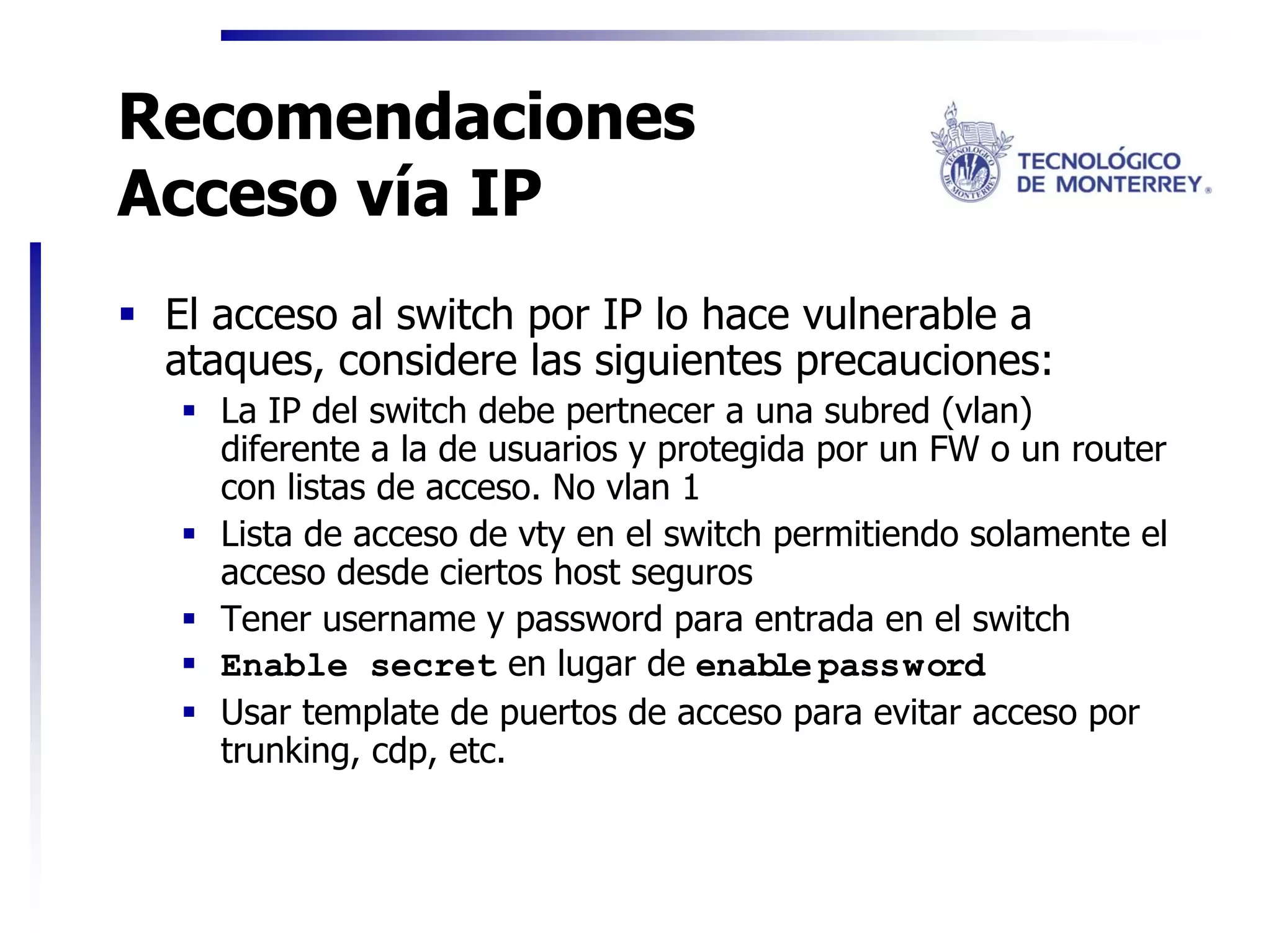

38. Recomendaciones
Acceso vía IP
El acceso al switch por IP lo hace vulnerable a
ataques, considere las siguientes precauciones:
La IP del switch debe pertnecer a una subred (vlan)
diferente a la de usuarios y protegida por un FW o un router
con listas de acceso. No vlan 1
Lista de acceso de vty en el switch permitiendo solamente el
acceso desde ciertos host seguros
Tener username y password para entrada en el switch
Enable secret en lugar de enable password
Usar template de puertos de acceso para evitar acceso por
trunking, cdp, etc.

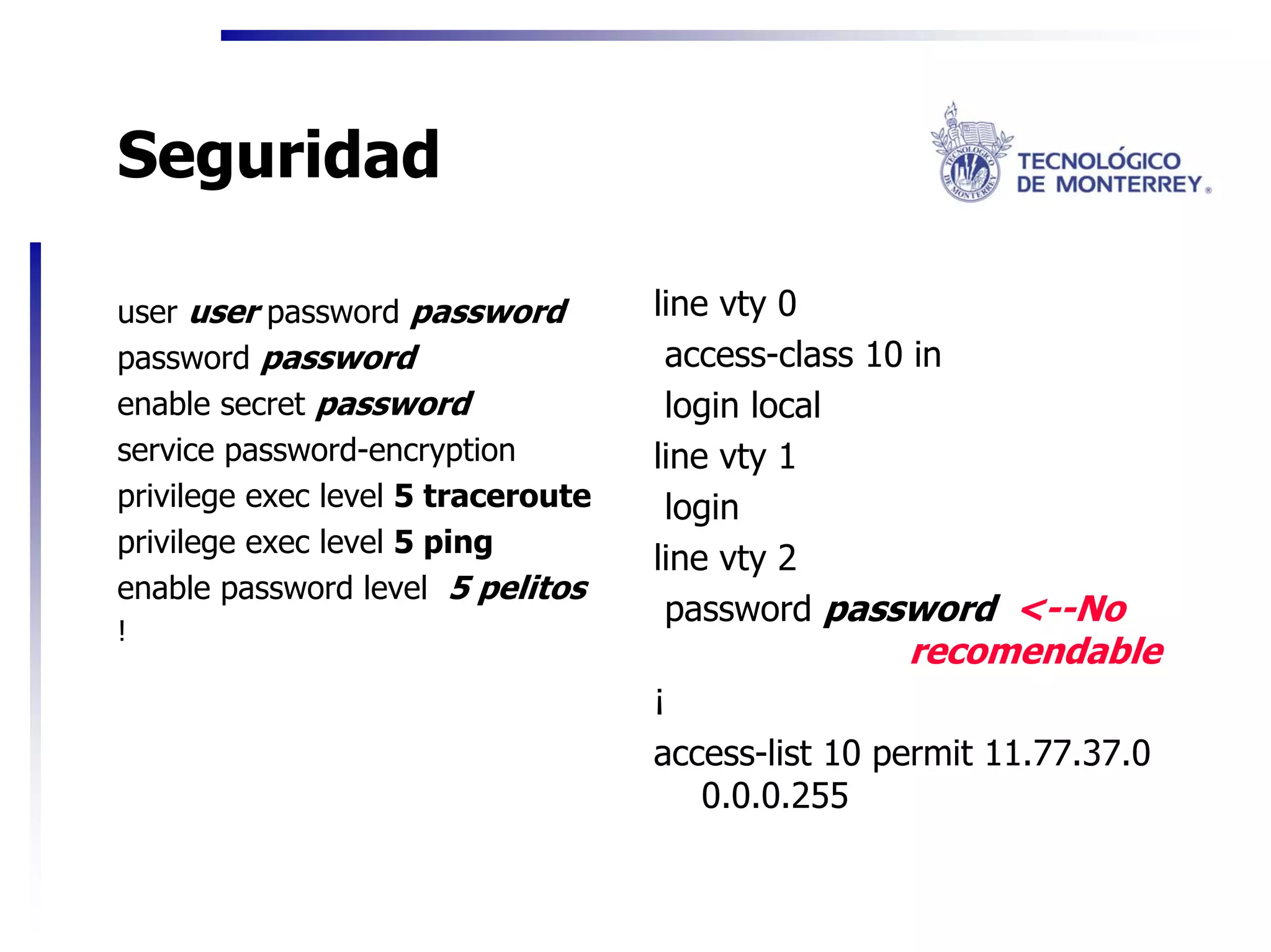

39. Seguridad
user user password password line vty 0
password password access-class 10 in
enable secret password login local
service password-encryption line vty 1
privilege exec level 5 traceroute login
privilege exec level 5 ping
line vty 2
enable password level 5 pelitos
password password <--No
!
recomendable
¡
access-list 10 permit 11.77.37.0
0.0.0.255

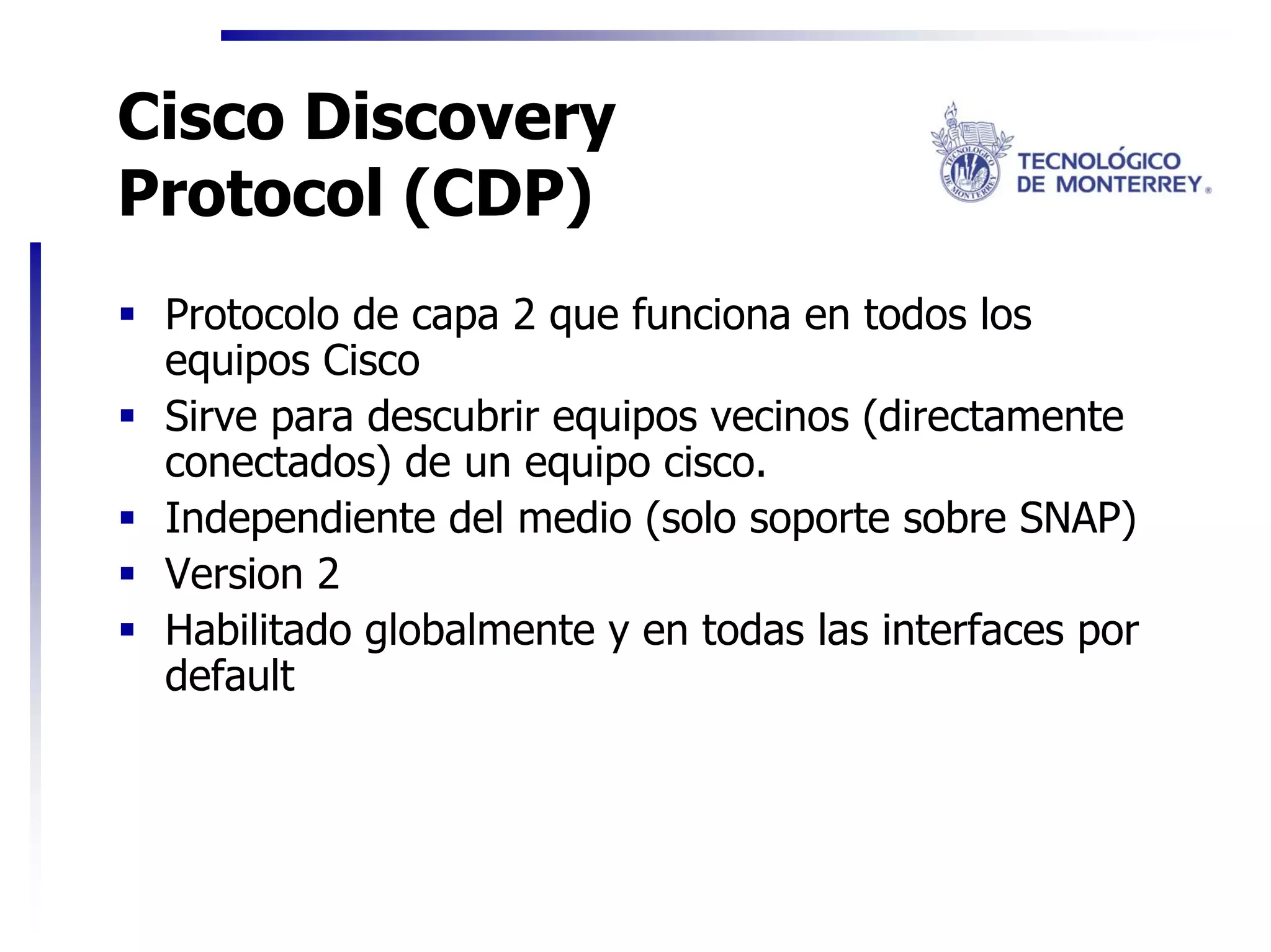

40. Cisco Discovery
Protocol (CDP)
Protocolo de capa 2 que funciona en todos los
equipos Cisco
Sirve para descubrir equipos vecinos (directamente
conectados) de un equipo cisco.
Independiente del medio (solo soporte sobre SNAP)
Version 2
Habilitado globalmente y en todas las interfaces por
default

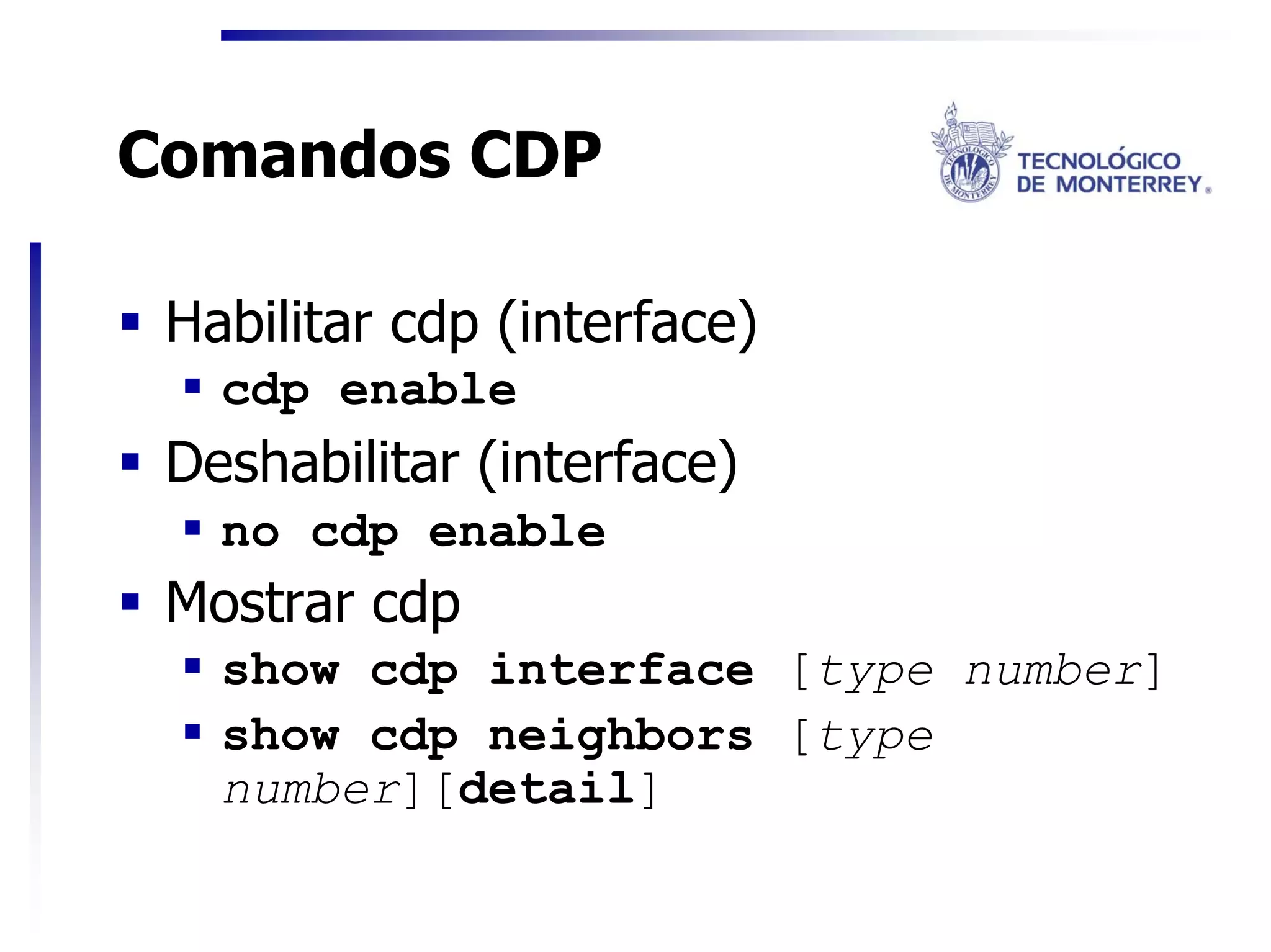

41. Comandos CDP
Habilitar cdp (interface)
cdp enable
Deshabilitar (interface)
no cdp enable
Mostrar cdp
show cdp interface [type number]
show cdp neighbors [type
number][detail]

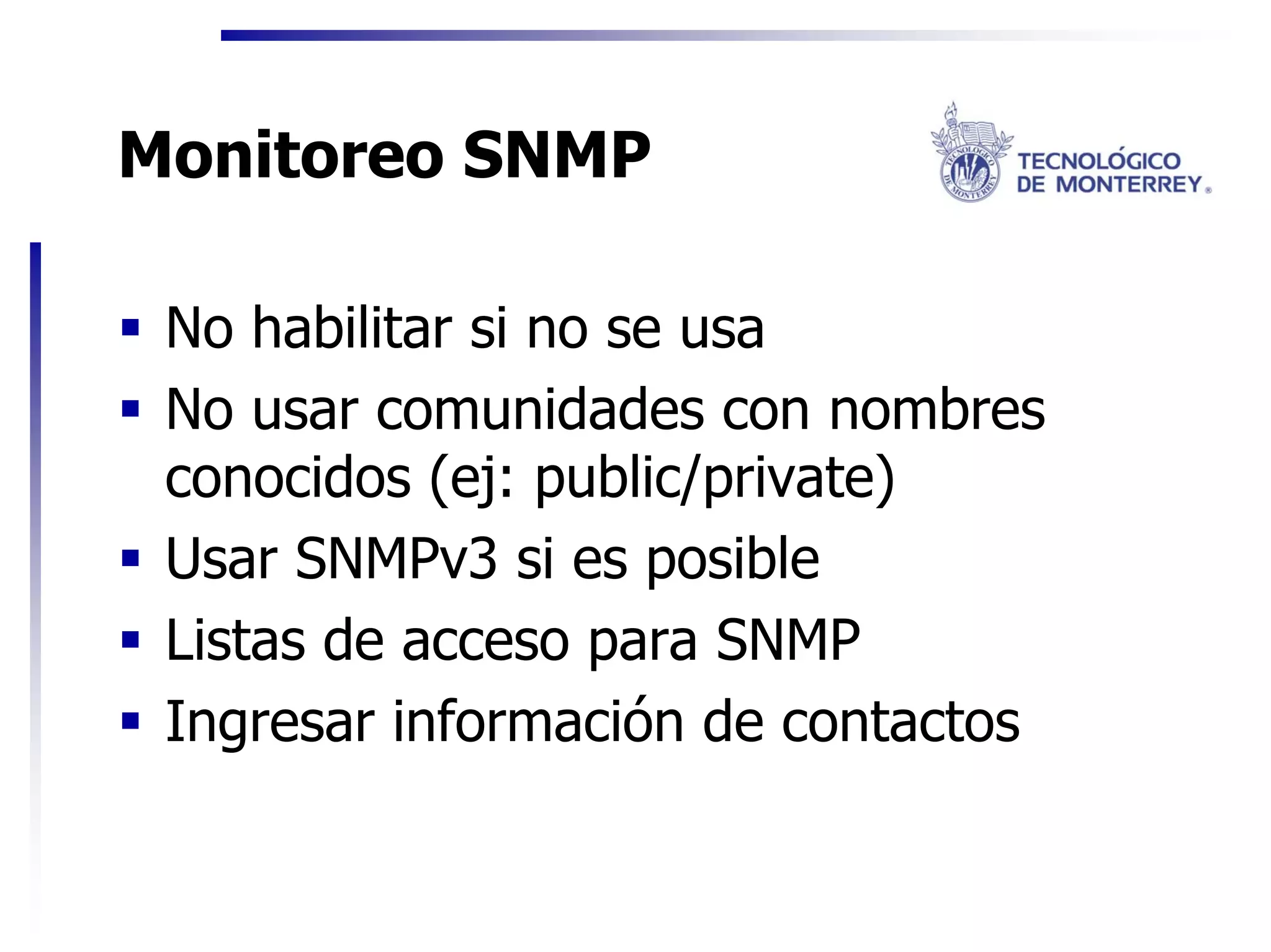

42. Monitoreo SNMP
No habilitar si no se usa
No usar comunidades con nombres
conocidos (ej: public/private)
Usar SNMPv3 si es posible
Listas de acceso para SNMP
Ingresar información de contactos

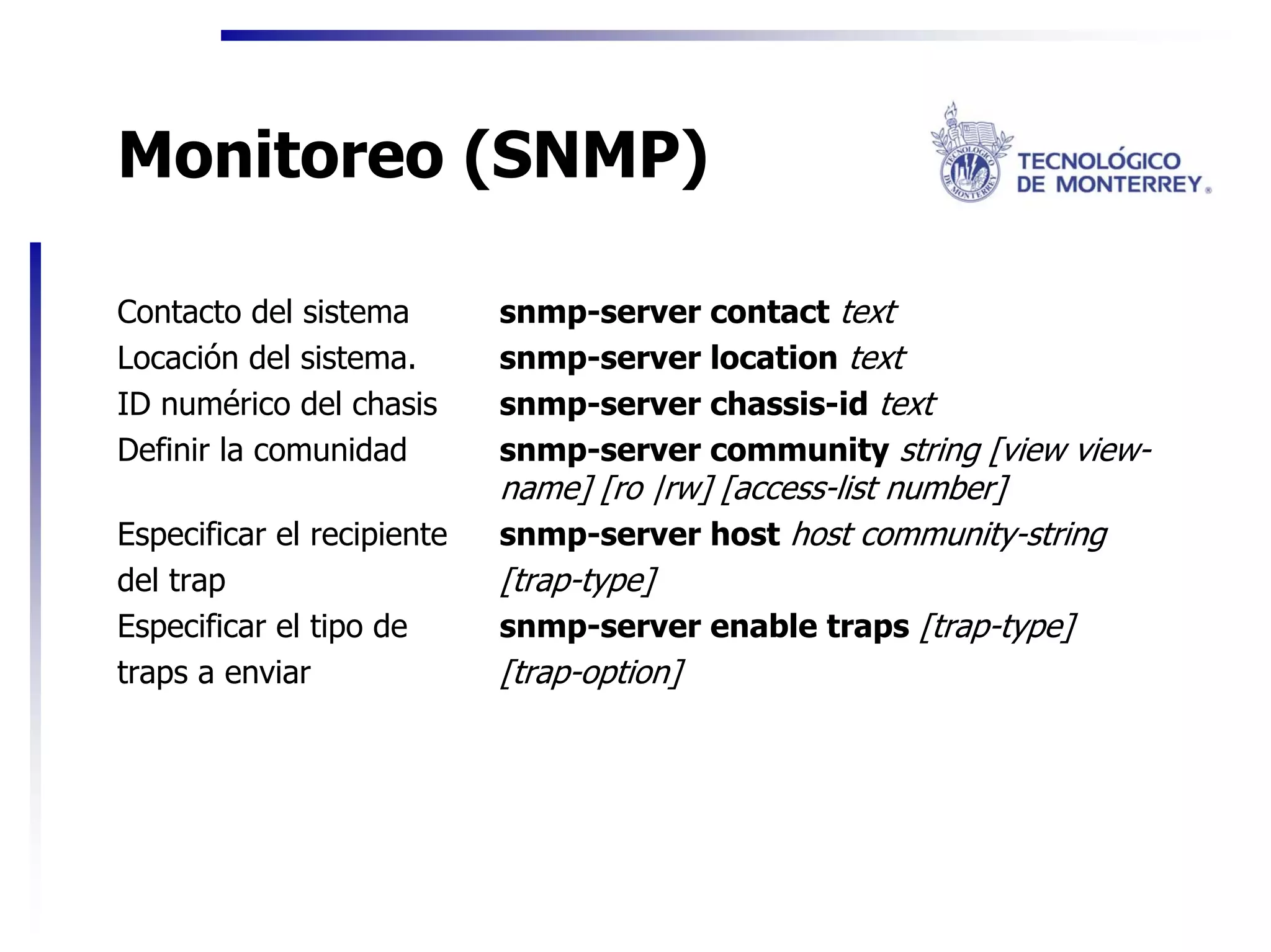

43. Monitoreo (SNMP)
Contacto del sistema snmp-server contact text
Locación del sistema. snmp-server location text
ID numérico del chasis snmp-server chassis-id text
Definir la comunidad snmp-server community string [view view-
name] [ro |rw] [access-list number]
Especificar el recipiente snmp-server host host community-string
del trap [trap-type]
Especificar el tipo de snmp-server enable traps [trap-type]
traps a enviar [trap-option]

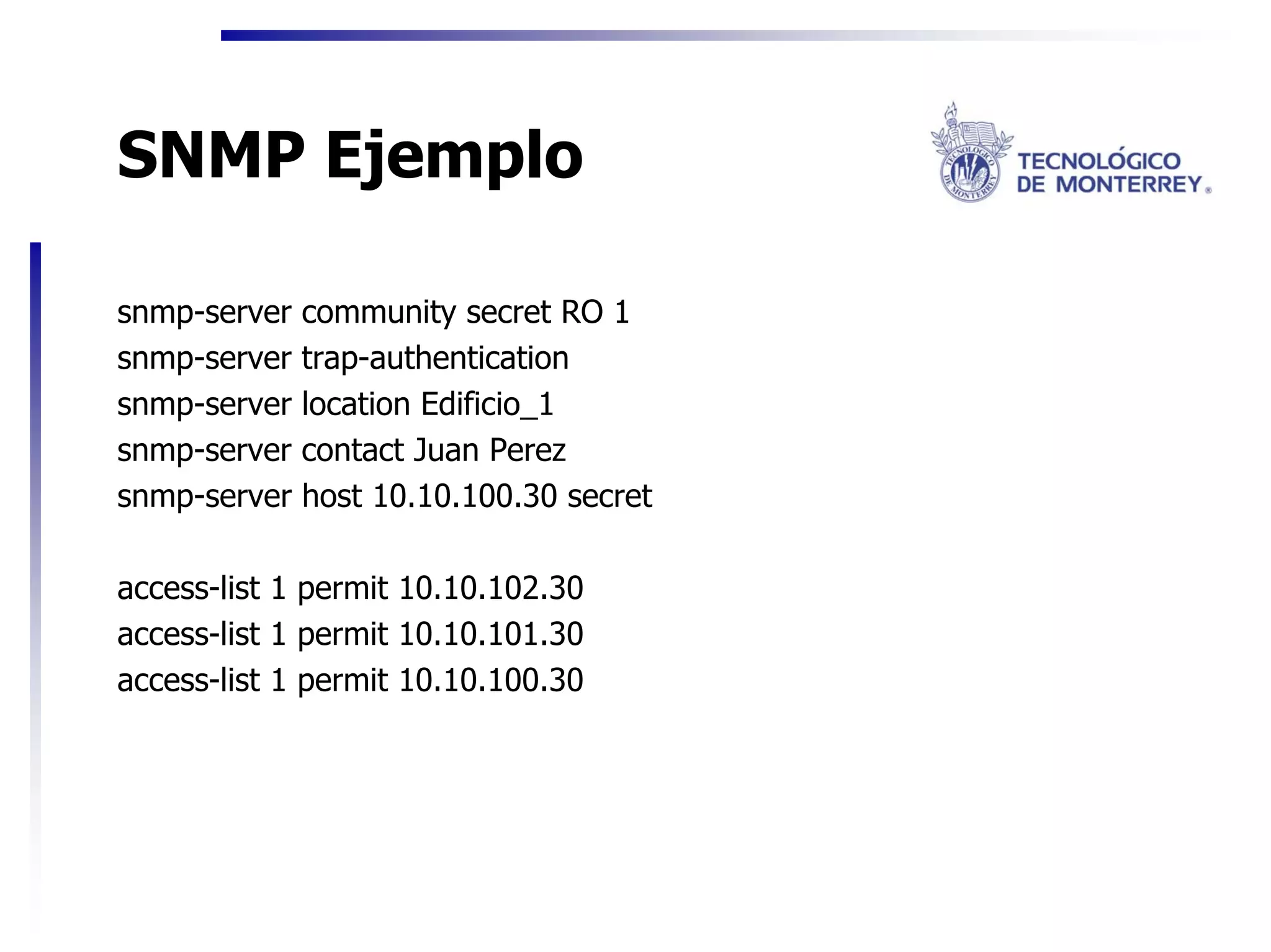

44. SNMP Ejemplo
snmp-server community secret RO 1
snmp-server trap-authentication
snmp-server location Edificio_1
snmp-server contact Juan Perez
snmp-server host 10.10.100.30 secret
access-list 1 permit 10.10.102.30
access-list 1 permit 10.10.101.30
access-list 1 permit 10.10.100.30

45. Network Time
Protocol (NTP)
Permite sincronizar la hora y fecha con
un servidor
Se recomienda usar en conjunto con
comandos de tiempo para sincronizar
con zonas horarias y cambio de horario
de verano

46. Configuración NTP
Checar NTP
show ntp associations [detail]
show ntp status
Configuración NTP
ntp server ip-address
ntp source interface

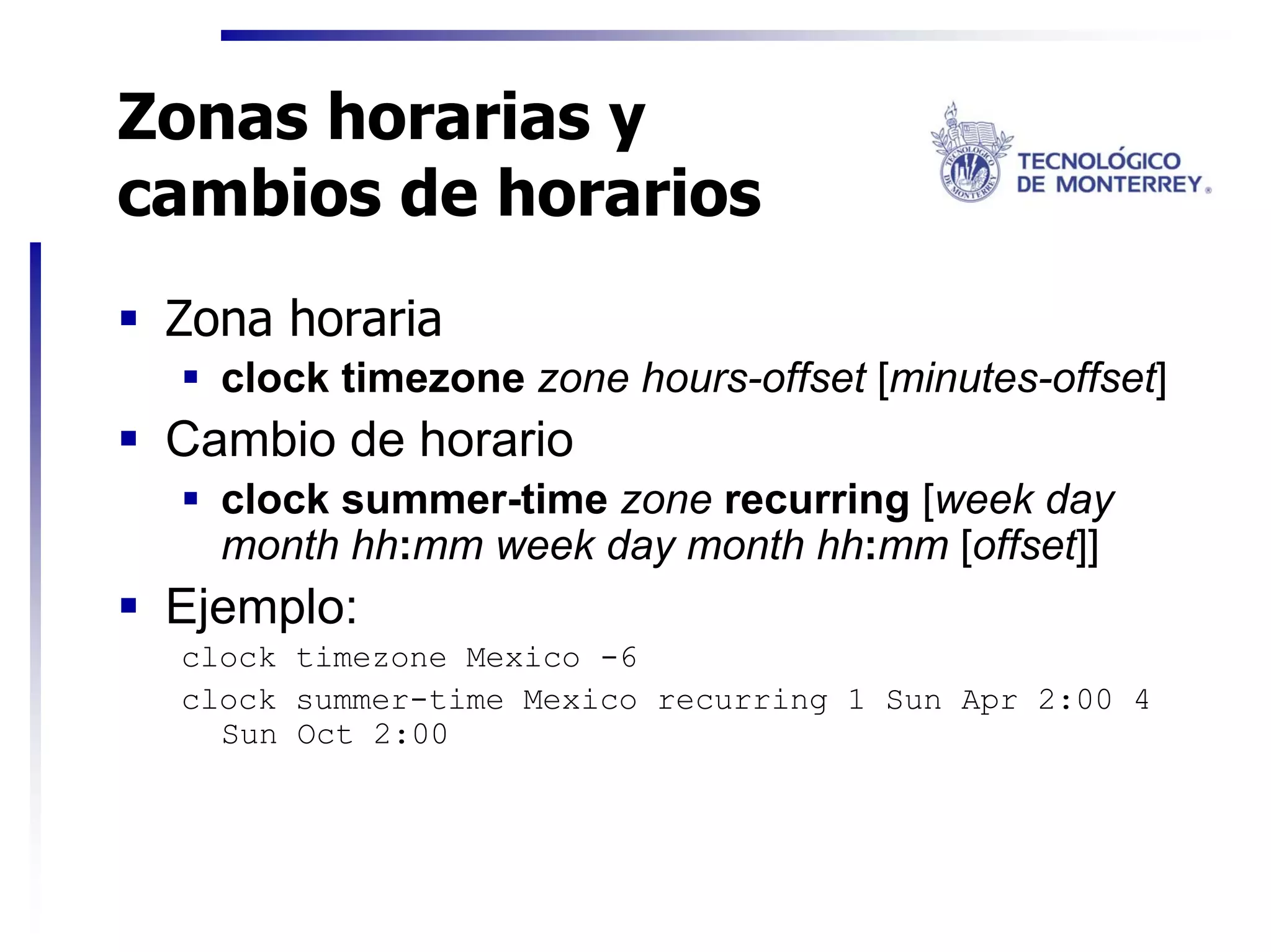

47. Zonas horarias y
cambios de horarios
Zona horaria
clock timezone zone hours-offset [minutes-offset]
Cambio de horario
clock summer-time zone recurring [week day
month hh:mm week day month hh:mm [offset]]
Ejemplo:
clock timezone Mexico -6
clock summer-time Mexico recurring 1 Sun Apr 2:00 4
Sun Oct 2:00

48. Logging
Sirve para mantener un log de eventos en el
equipo
La salida del log puede enviarse a:
Consola, como salida a la terminal, no se guarda
Buffer, se guarda en memoria, buffer de tamaño
variable que al llenarse borra la entrada más
nueva. Se pierde al apagar el equipo o al
reiniciarse.
Servidor, se envía a un servidor de Syslog
previamente configurado.
Terminal Virtual (vty), igual que consola pero en
terminal virutal

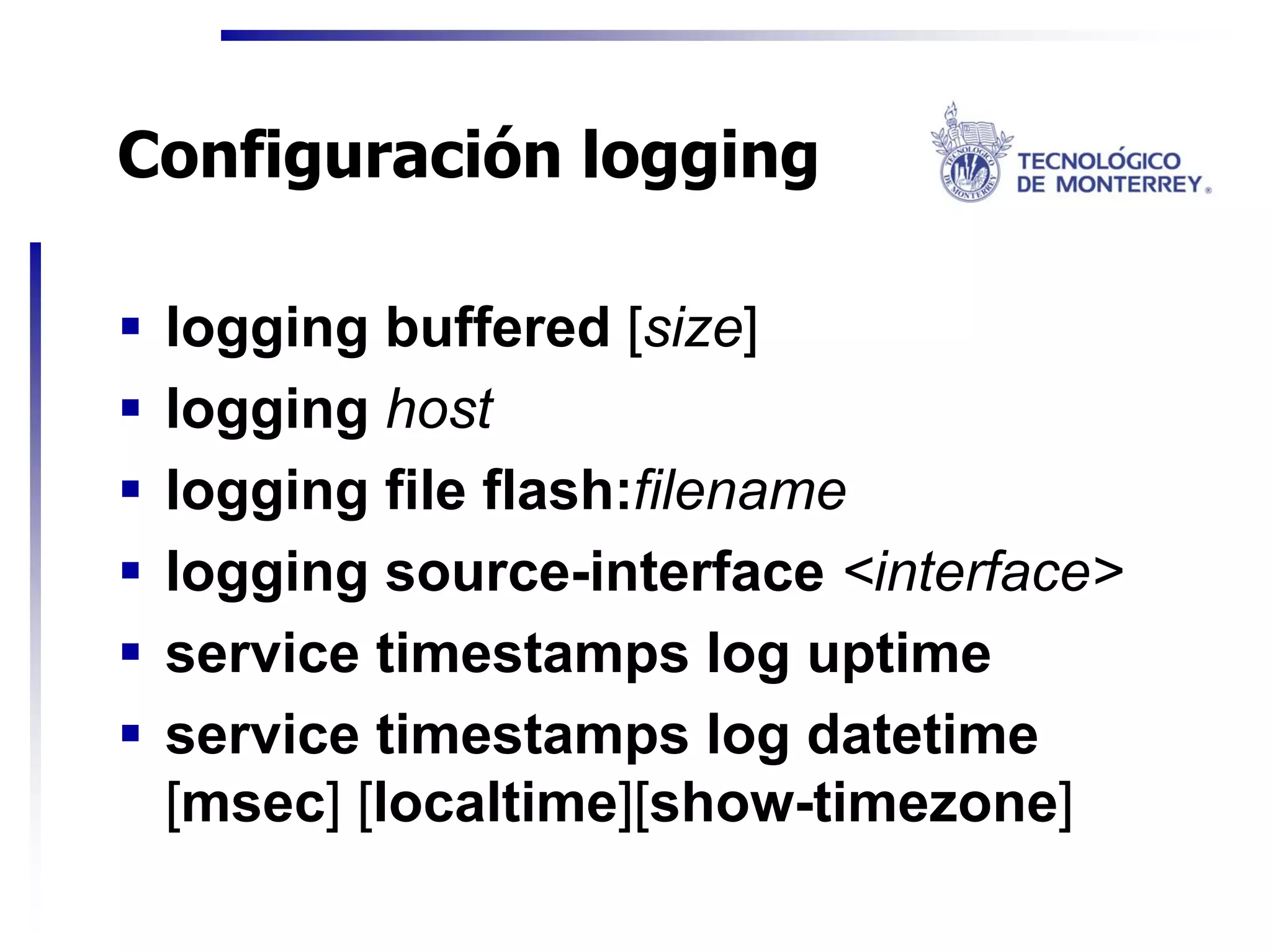

49. Configuración logging
logging buffered [size]
logging host
logging file flash:filename
logging source-interface <interface>
service timestamps log uptime
service timestamps log datetime
[msec] [localtime][show-timezone]

50. Ejemplo Logging
service timestamps debug datetime
service timestamps log datetime localtime
logging source-interface Loopback3
logging 10.10.100.30

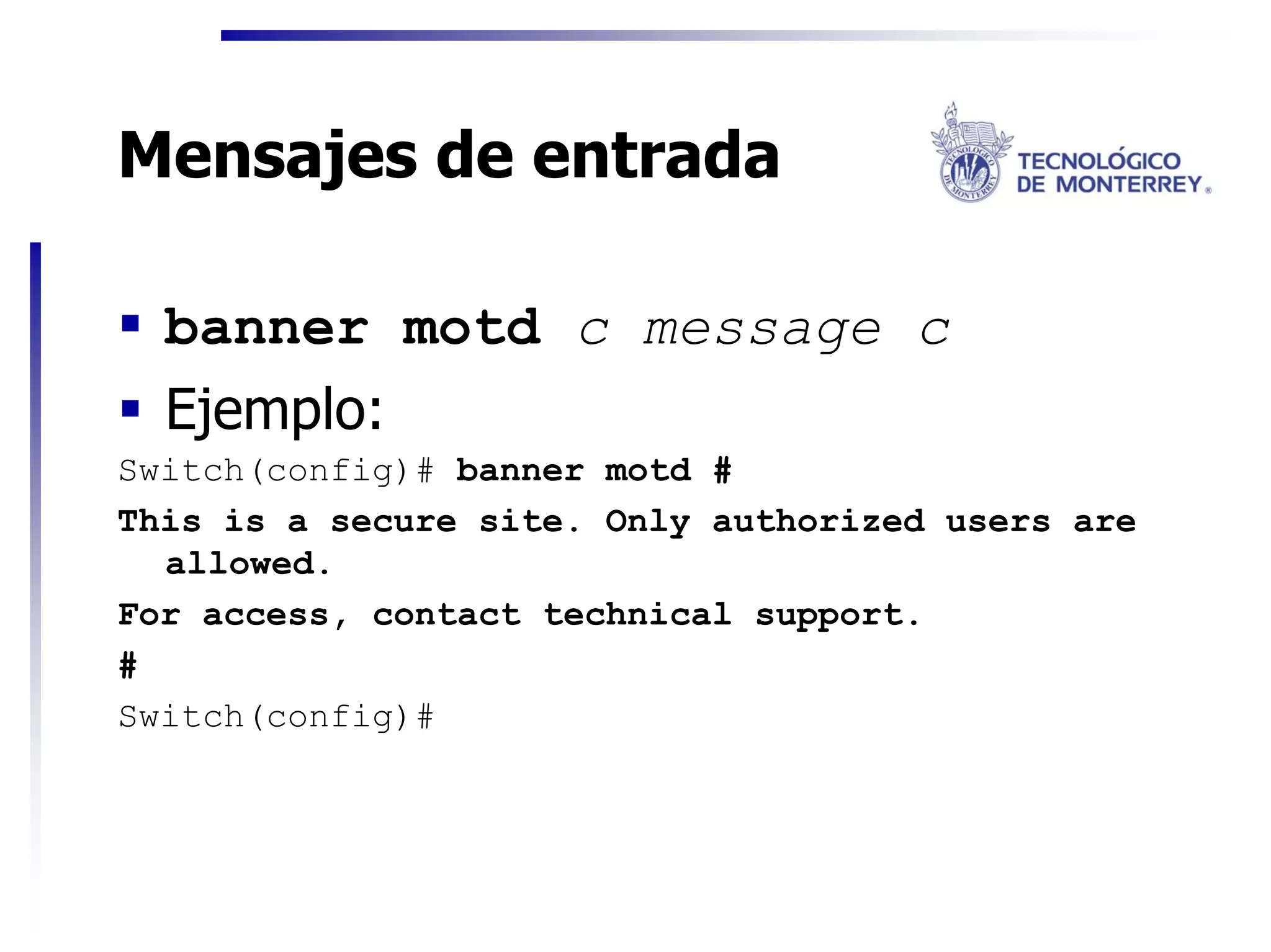

51. Mensajes de entrada
banner motd c message c
Ejemplo:
Switch(config)# banner motd #
This is a secure site. Only authorized users are
allowed.
For access, contact technical support.
#
Switch(config)#

52. Administración de
MAC Address
La tabla de MAC address contiene la
información de las direcciones que el switch
usa para mover tráfico entre puertos
El switch aprende direcciones cuando los
hosts envían paquetes
Estas direcciones se ponen en una tabla
{dirección - puerto} la cual se modifica
cuando se aprenden direcciones o hace time-
out la dirección

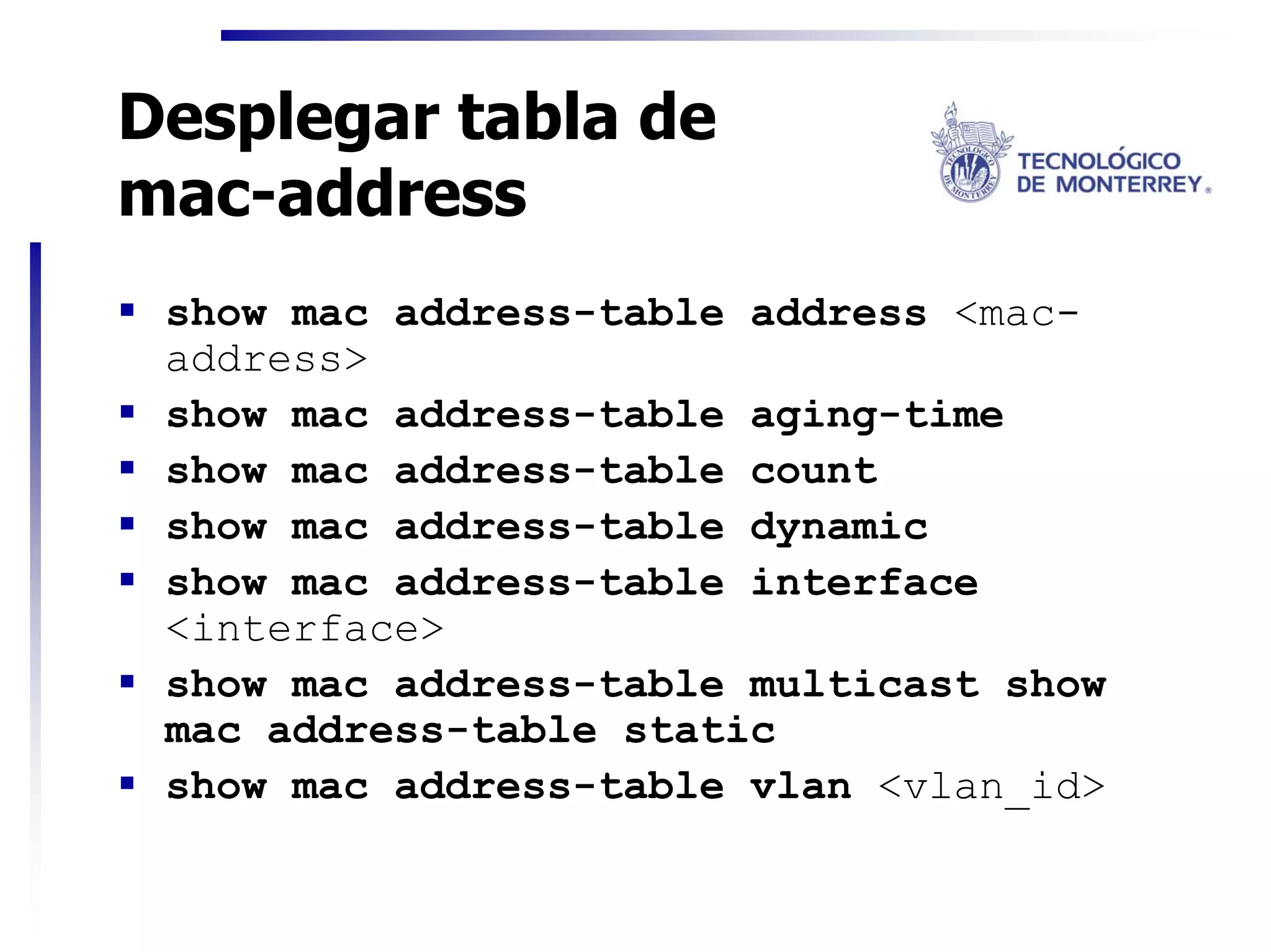

53. Desplegar tabla de
mac-address
show mac address-table address <mac-
address>
show mac address-table aging-time
show mac address-table count
show mac address-table dynamic
show mac address-table interface
<interface>
show mac address-table multicast show
mac address-table static
show mac address-table vlan <vlan_id>

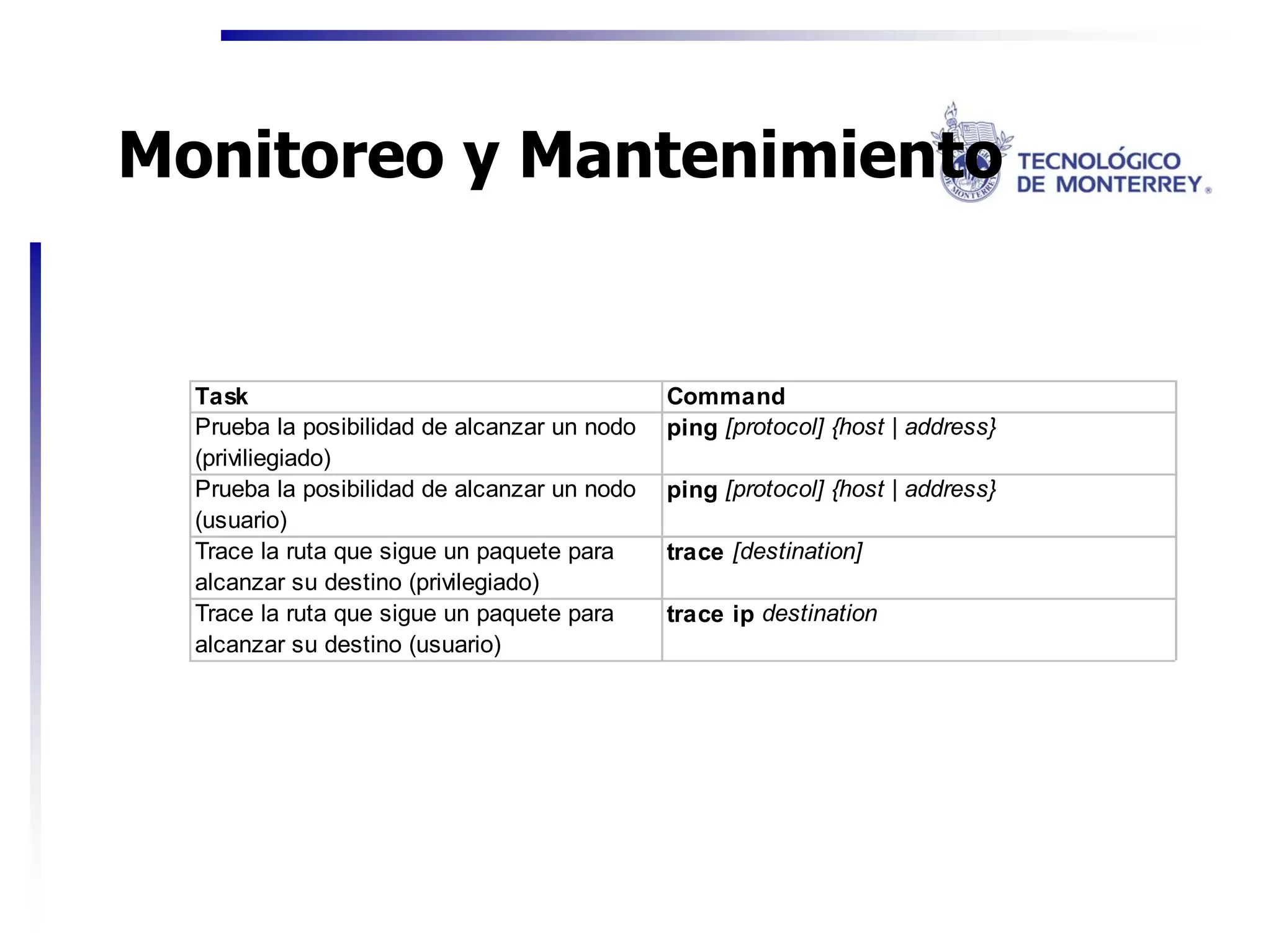

54. Monitoreo y Mantenimiento
Task Command
Prueba la posibilidad de alcanzar un nodo ping [protocol] {host | address}
(priviliegiado)
Prueba la posibilidad de alcanzar un nodo ping [protocol] {host | address}
(usuario)
Trace la ruta que sigue un paquete para trace [destination]
alcanzar su destino (privilegiado)
Trace la ruta que sigue un paquete para trace ip destination
alcanzar su destino (usuario)

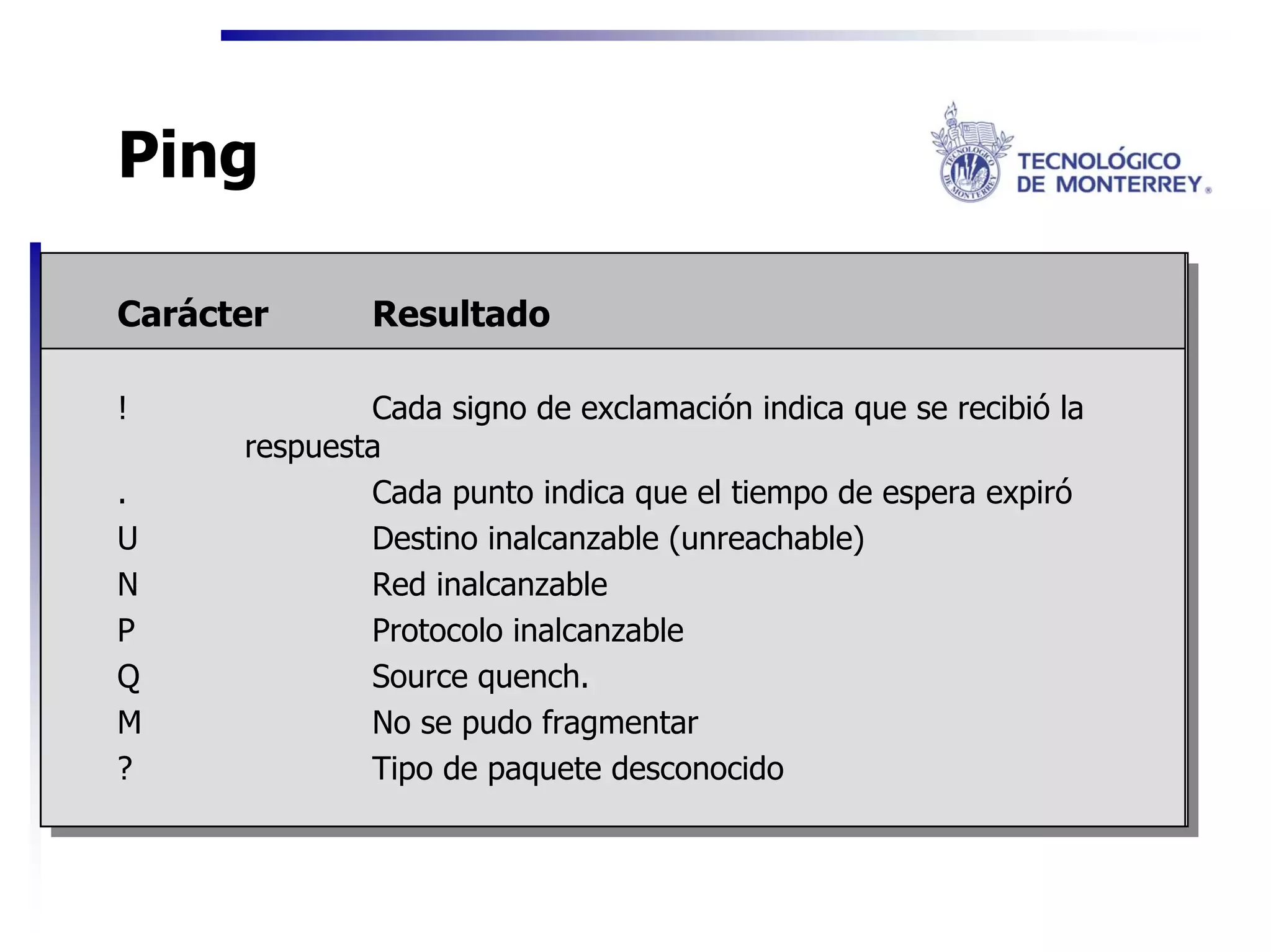

55. Ping
Carácter Resultado
! Cada signo de exclamación indica que se recibió la
respuesta
. Cada punto indica que el tiempo de espera expiró
U Destino inalcanzable (unreachable)
N Red inalcanzable
P Protocolo inalcanzable
Q Source quench.
M No se pudo fragmentar
? Tipo de paquete desconocido

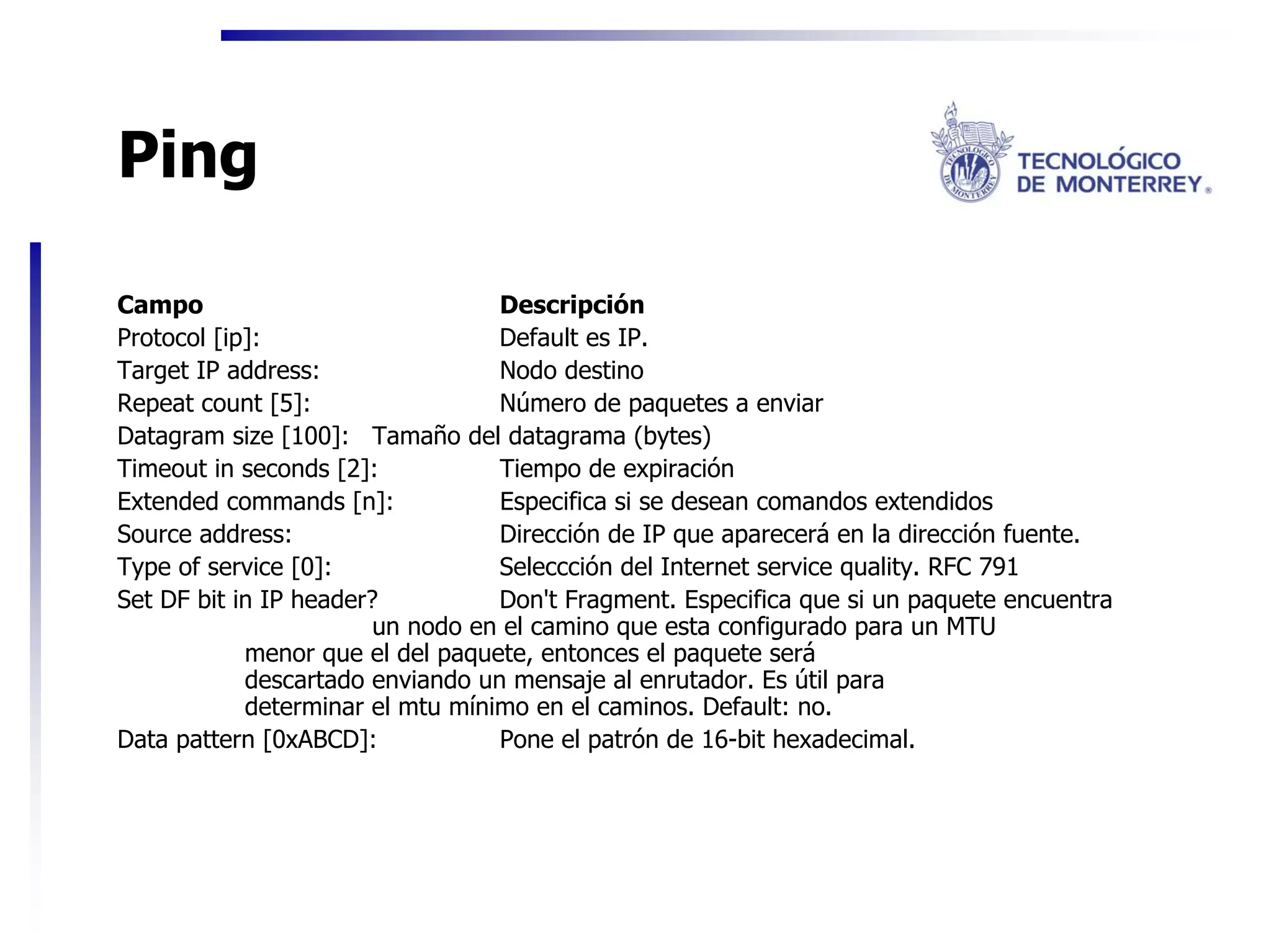

56. Ping
Campo Descripción
Protocol [ip]: Default es IP.
Target IP address: Nodo destino
Repeat count [5]: Número de paquetes a enviar
Datagram size [100]: Tamaño del datagrama (bytes)
Timeout in seconds [2]: Tiempo de expiración
Extended commands [n]: Especifica si se desean comandos extendidos
Source address: Dirección de IP que aparecerá en la dirección fuente.
Type of service [0]: Seleccción del Internet service quality. RFC 791
Set DF bit in IP header? Don't Fragment. Especifica que si un paquete encuentra
un nodo en el camino que esta configurado para un MTU
menor que el del paquete, entonces el paquete será
descartado enviando un mensaje al enrutador. Es útil para
determinar el mtu mínimo en el caminos. Default: no.
Data pattern [0xABCD]: Pone el patrón de 16-bit hexadecimal.

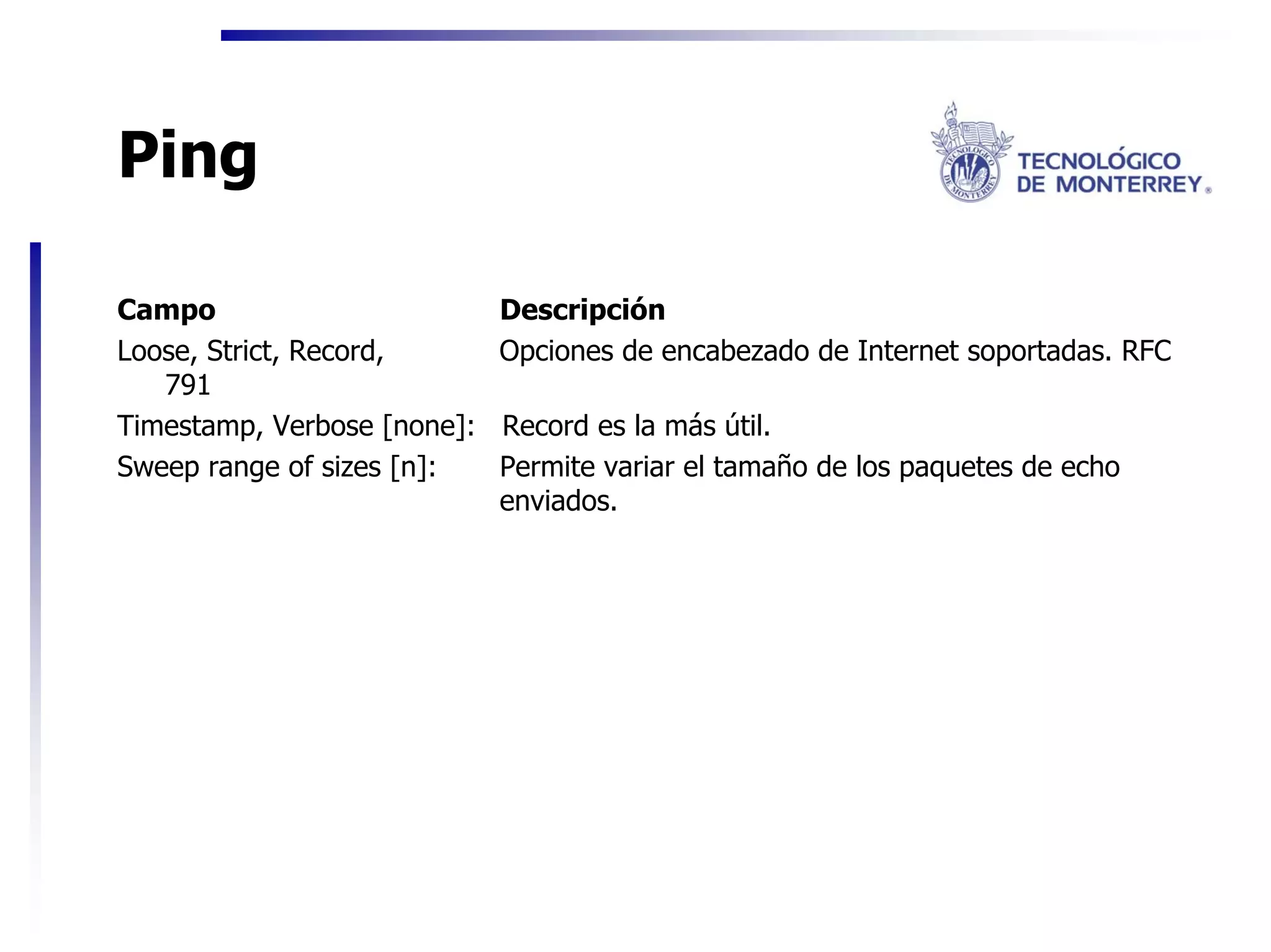

57. Ping
Campo Descripción
Loose, Strict, Record, Opciones de encabezado de Internet soportadas. RFC
791
Timestamp, Verbose [none]: Record es la más útil.
Sweep range of sizes [n]: Permite variar el tamaño de los paquetes de echo
enviados.

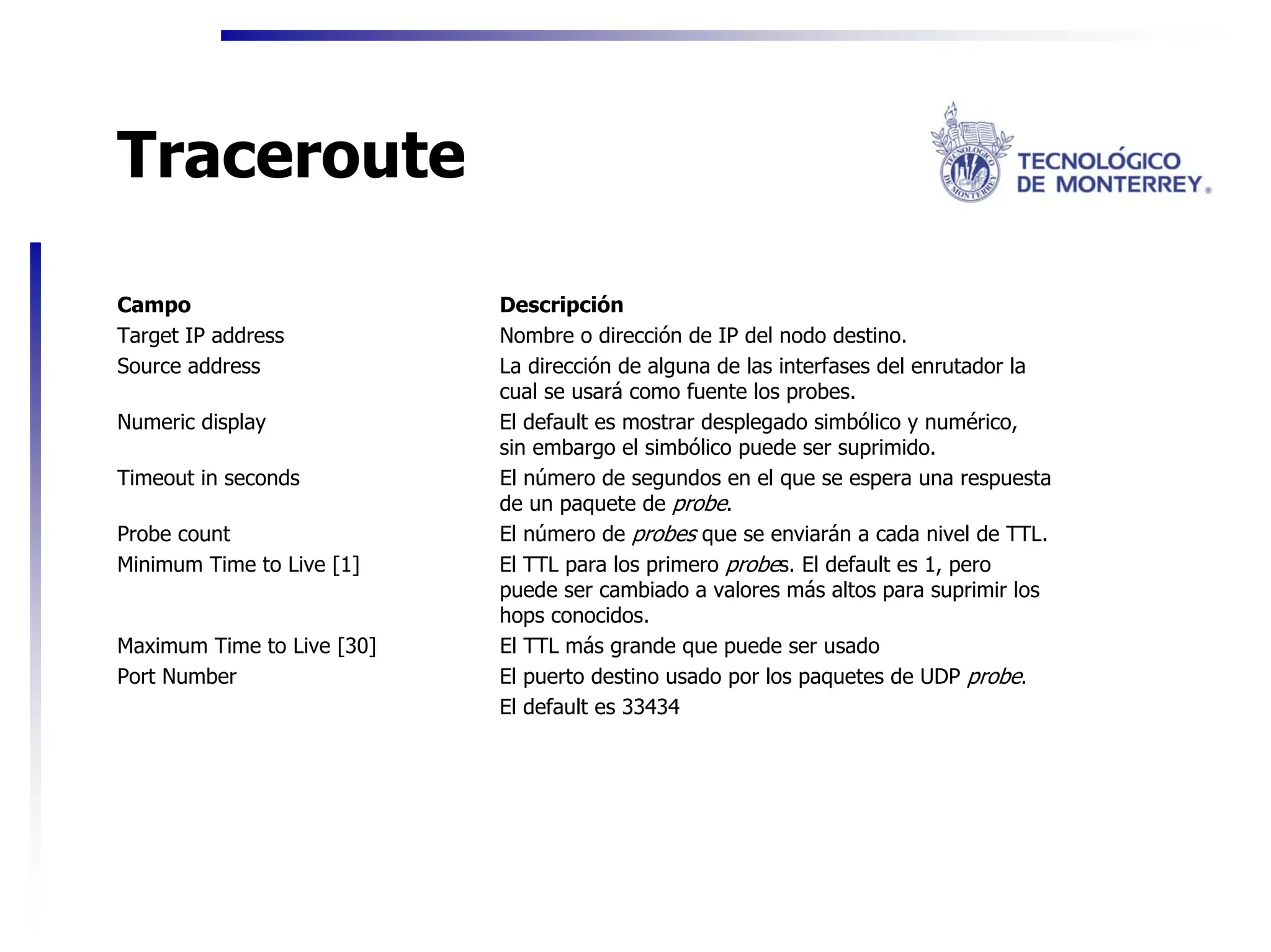

58. Traceroute
Campo Descripción
Target IP address Nombre o dirección de IP del nodo destino.
Source address La dirección de alguna de las interfases del enrutador la
cual se usará como fuente los probes.
Numeric display El default es mostrar desplegado simbólico y numérico,
sin embargo el simbólico puede ser suprimido.
Timeout in seconds El número de segundos en el que se espera una respuesta
de un paquete de probe.
Probe count El número de probes que se enviarán a cada nivel de TTL.
Minimum Time to Live [1] El TTL para los primero probes. El default es 1, pero
puede ser cambiado a valores más altos para suprimir los
hops conocidos.
Maximum Time to Live [30] El TTL más grande que puede ser usado
Port Number El puerto destino usado por los paquetes de UDP probe.
El default es 33434

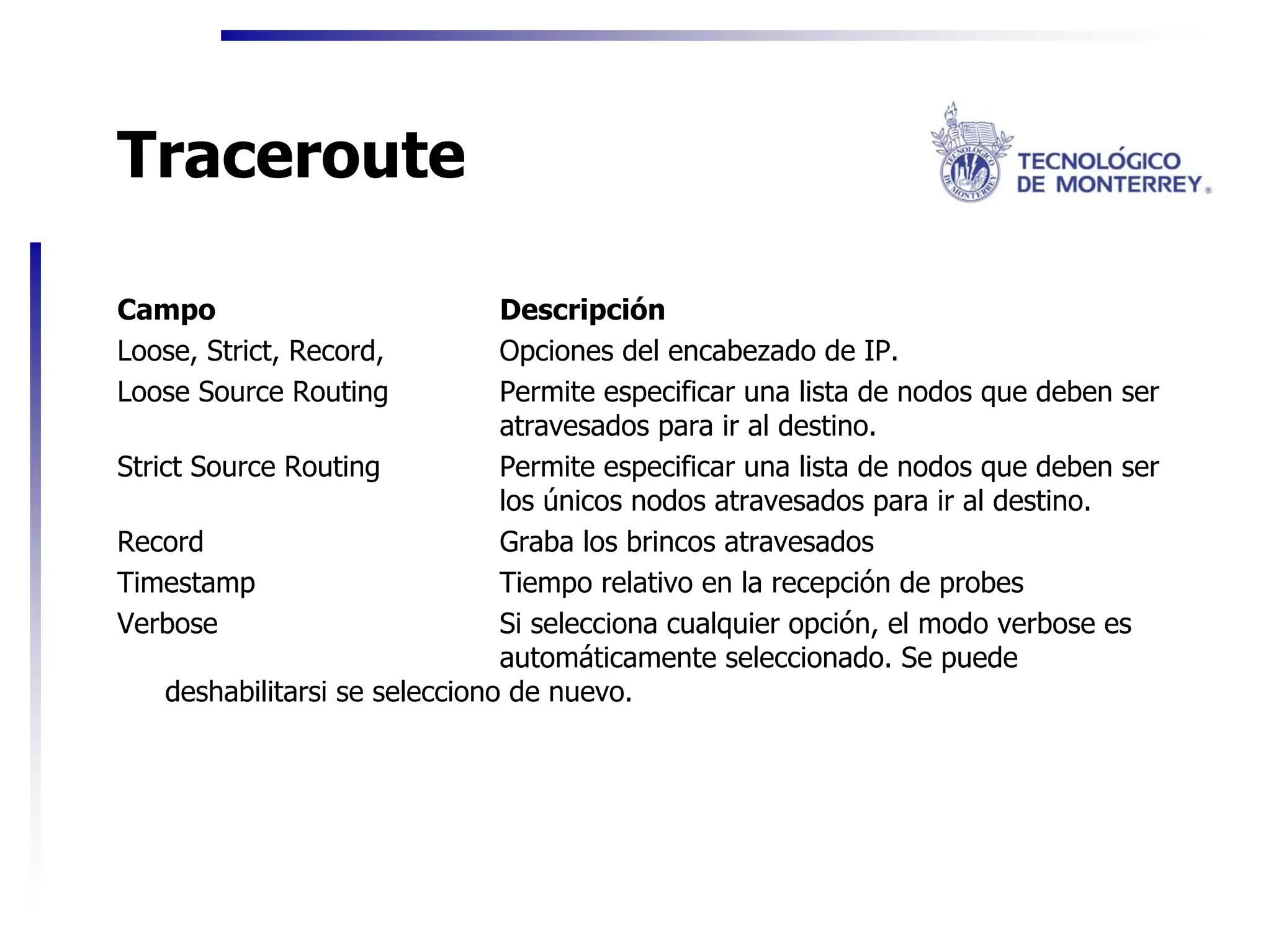

59. Traceroute
Campo Descripción
Loose, Strict, Record, Opciones del encabezado de IP.
Loose Source Routing Permite especificar una lista de nodos que deben ser
atravesados para ir al destino.
Strict Source Routing Permite especificar una lista de nodos que deben ser
los únicos nodos atravesados para ir al destino.
Record Graba los brincos atravesados
Timestamp Tiempo relativo en la recepción de probes
Verbose Si selecciona cualquier opción, el modo verbose es
automáticamente seleccionado. Se puede
deshabilitarsi se selecciono de nuevo.

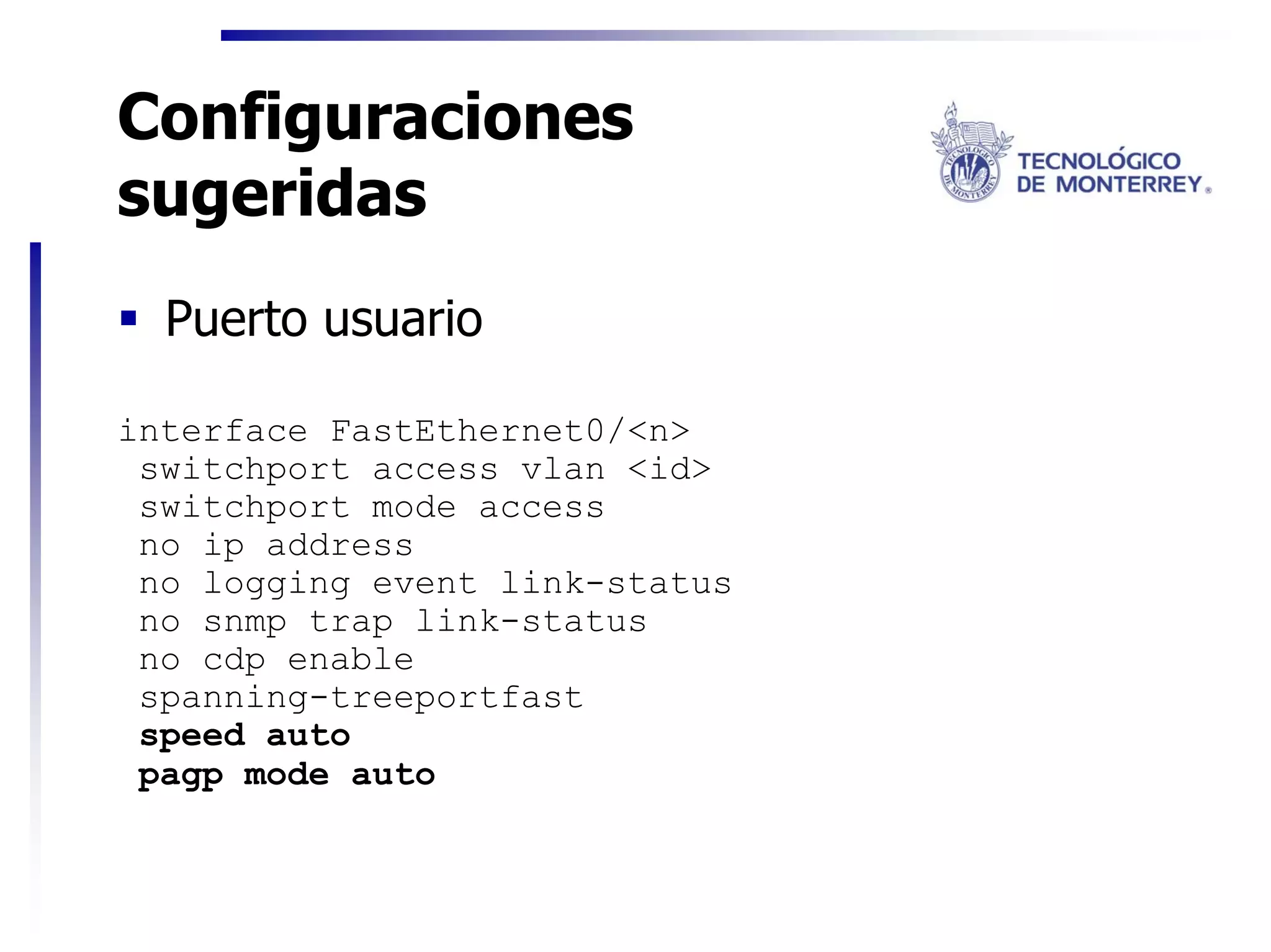

60. Configuraciones
sugeridas
Puerto usuario
interface FastEthernet0/<n>
switchport access vlan <id>
switchport mode access
no ip address
no logging event link-status
no snmp trap link-status
no cdp enable
spanning-treeportfast
speed auto
pagp mode auto

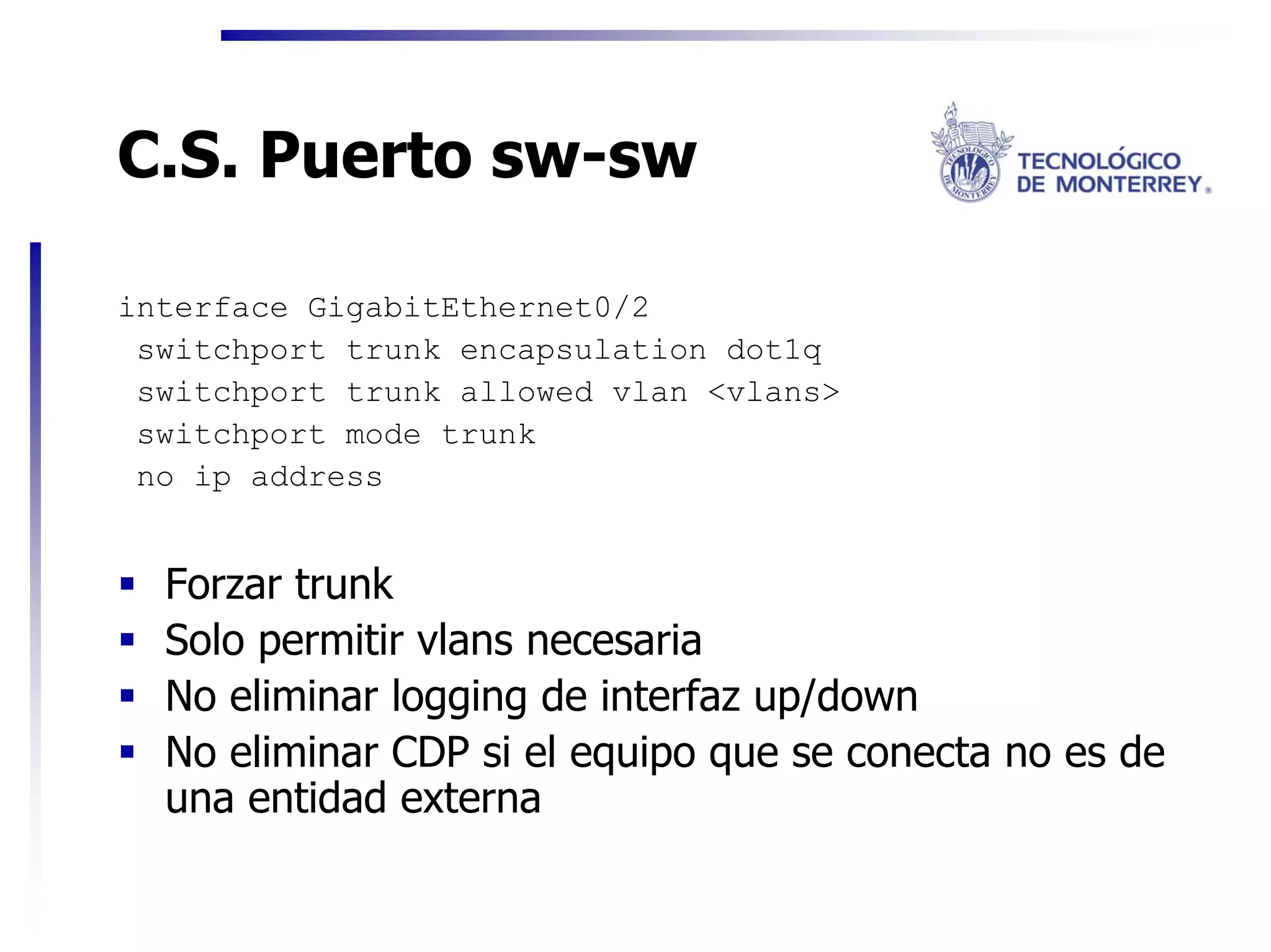

61. C.S. Puerto sw-sw
interface GigabitEthernet0/2
switchport trunk encapsulation dot1q
switchport trunk allowed vlan <vlans>
switchport mode trunk
no ip address
Forzar trunk
Solo permitir vlans necesaria
No eliminar logging de interfaz up/down
No eliminar CDP si el equipo que se conecta no es de
una entidad externa

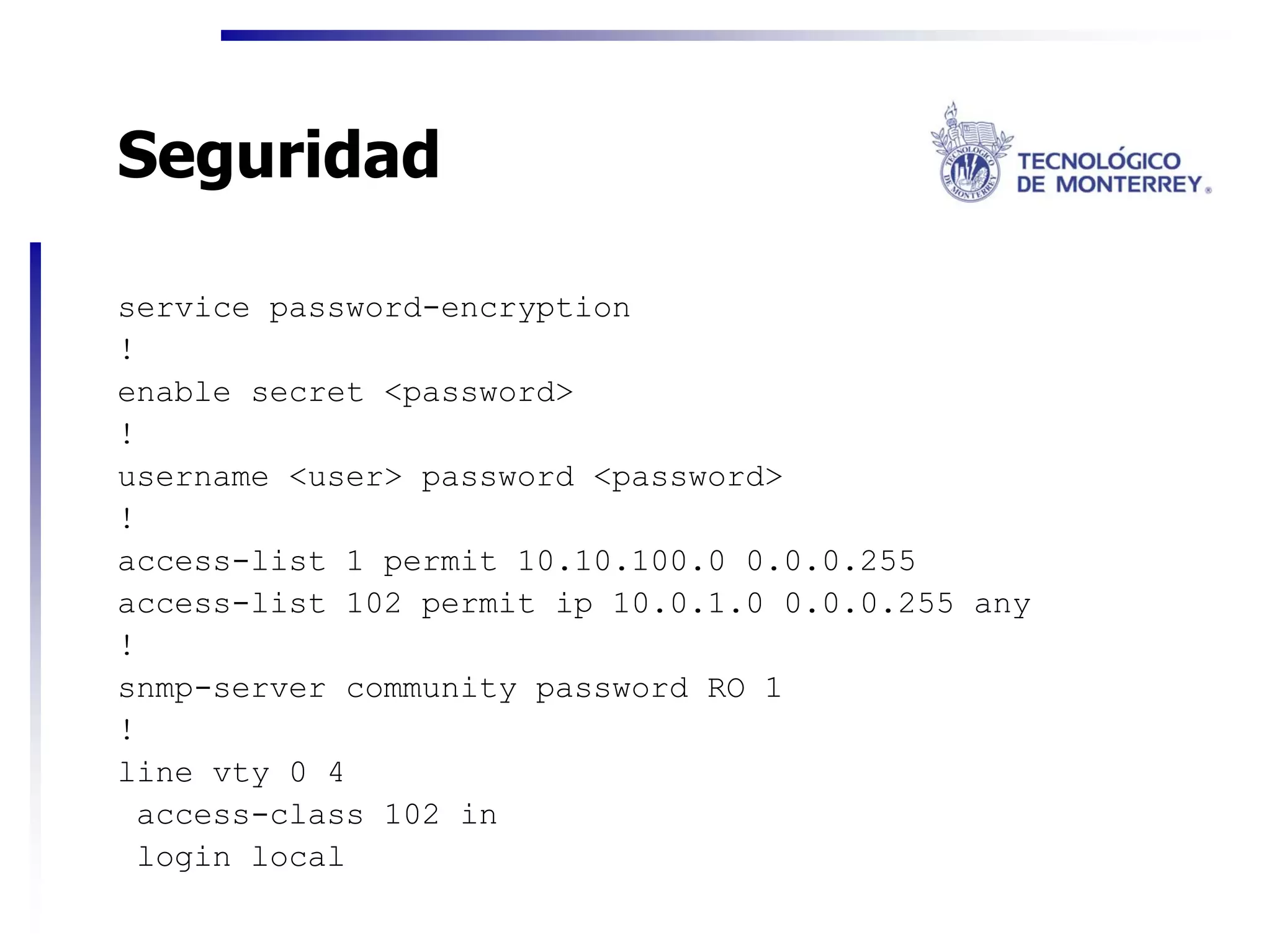

62. Seguridad
service password-encryption
!
enable secret <password>
!
username <user> password <password>
!
access-list 1 permit 10.10.100.0 0.0.0.255
access-list 102 permit ip 10.0.1.0 0.0.0.255 any
!
snmp-server community password RO 1
!
line vty 0 4
access-class 102 in
login local

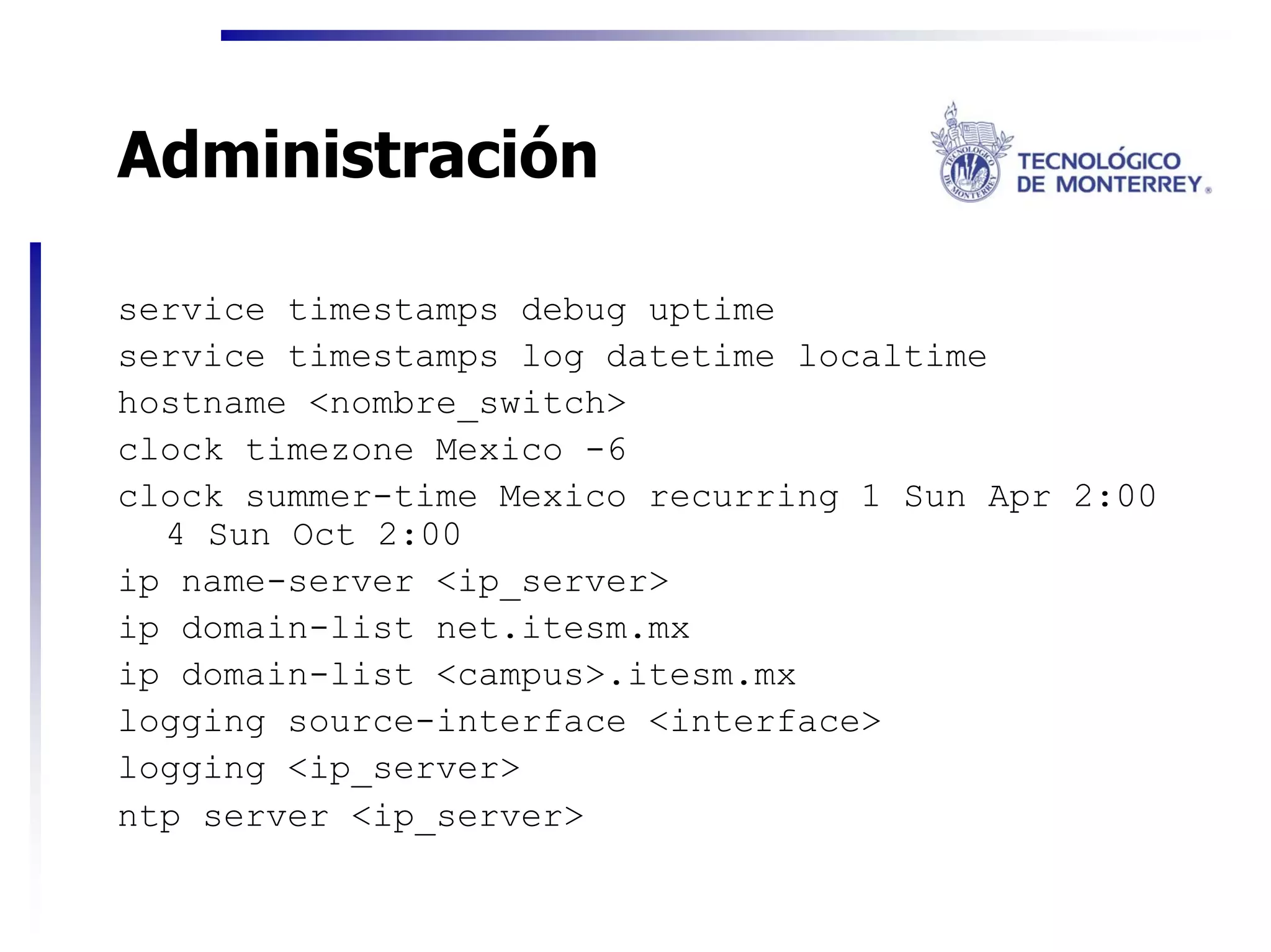

63. Administración
service timestamps debug uptime
service timestamps log datetime localtime
hostname <nombre_switch>
clock timezone Mexico -6
clock summer-time Mexico recurring 1 Sun Apr 2:00
4 Sun Oct 2:00
ip name-server <ip_server>
ip domain-list net.itesm.mx
ip domain-list <campus>.itesm.mx
logging source-interface <interface>
logging <ip_server>
ntp server <ip_server>

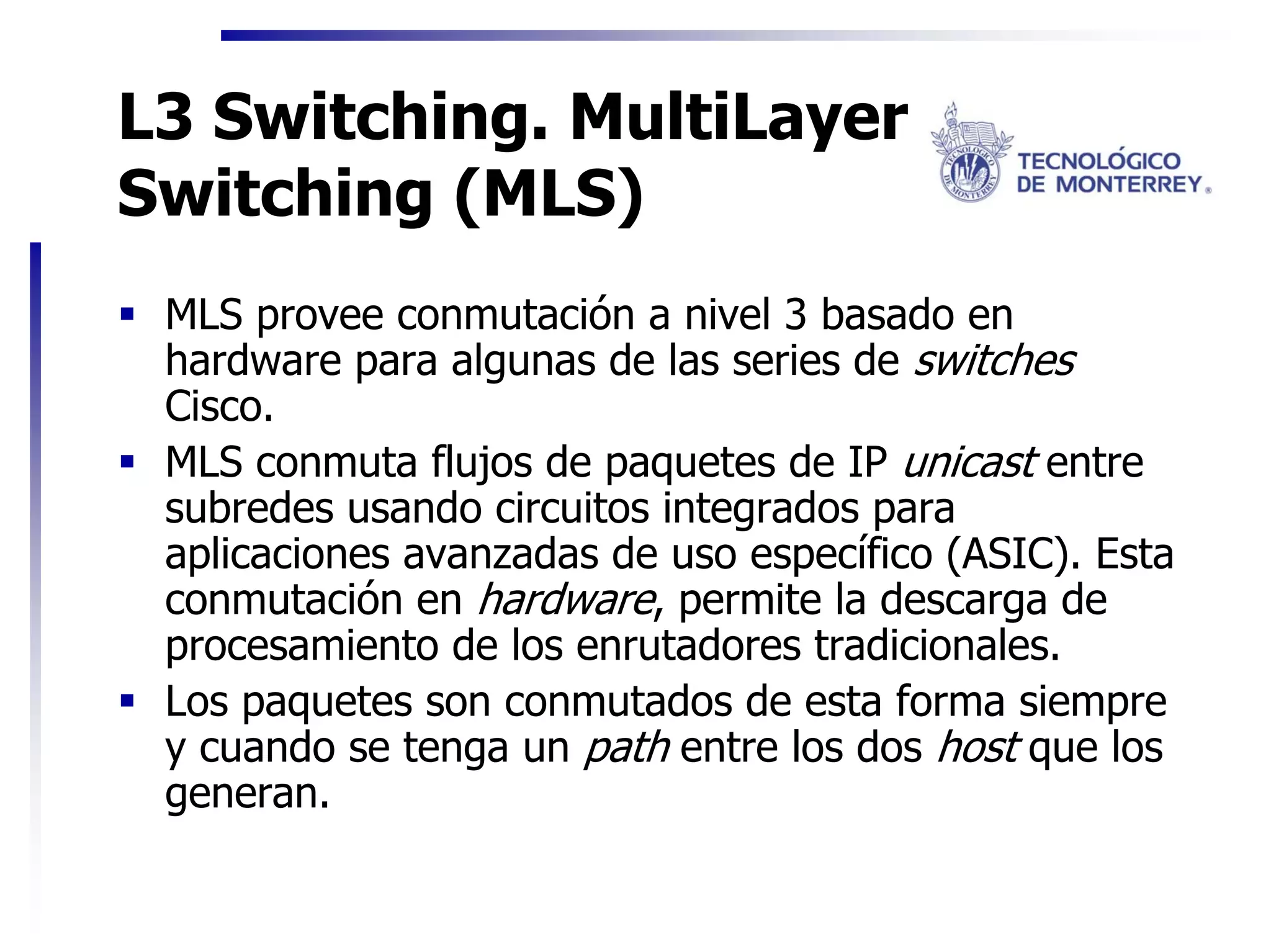

64. L3 Switching. MultiLayer
Switching (MLS)
MLS provee conmutación a nivel 3 basado en
hardware para algunas de las series de switches
Cisco.
MLS conmuta flujos de paquetes de IP unicast entre
subredes usando circuitos integrados para
aplicaciones avanzadas de uso específico (ASIC). Esta
conmutación en hardware, permite la descarga de
procesamiento de los enrutadores tradicionales.
Los paquetes son conmutados de esta forma siempre
y cuando se tenga un path entre los dos host que los
generan.

65. MLS
Los paquetes que no tengan un path parcial o completo hacia
sus destinos son enviados por enrutadores en la forma
tradicional (OSPF, EIGRP, RIP, IS-IS).
MLS provee estadísticas de tráfico que pueden usarse para
identificar las características de tráfico para administración,
planeación y resolución de problemas.
MLS usa NetFlow Data Export (NDE) para exportar estadísticas
de flujos de tráfico.

66. Componentes de MLS
Multilayer Switching-Switching Engine (MLS-SE)
La MLS-SE provee los servicios de Layer 3 LAN-switching .
Multilayer Switching-Route Processor (MLS-RP)
Un enrutador que soporte MLS. El MLS-RP provee multiprotocol routing,
servicios de capa de red, control y configuración central de los switches.
Multilayer Switching Protocol (MLSP)
Es el protocolo corriendo entre el MLS-SE y el MLS-RP para habilitar MLS.

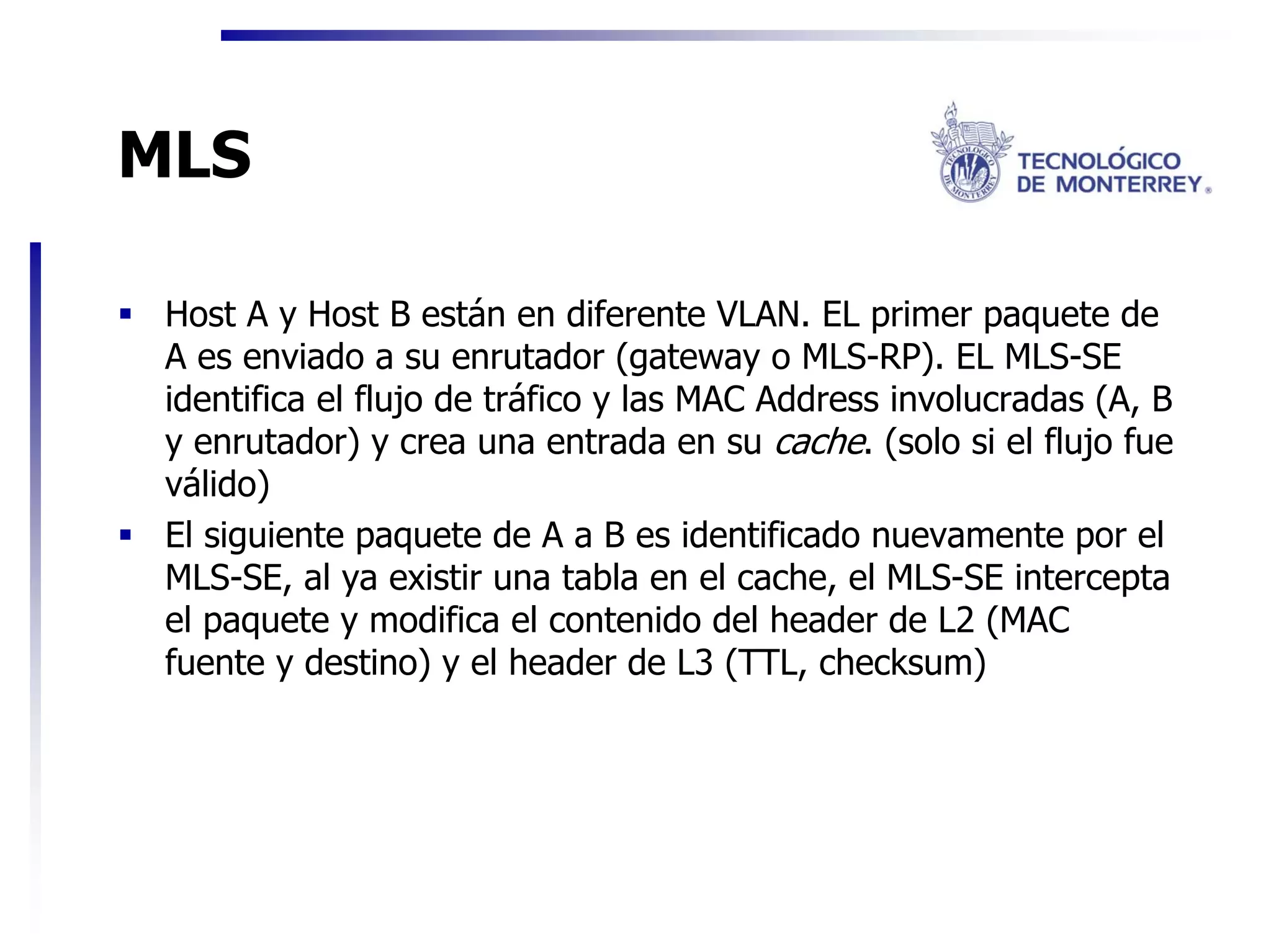

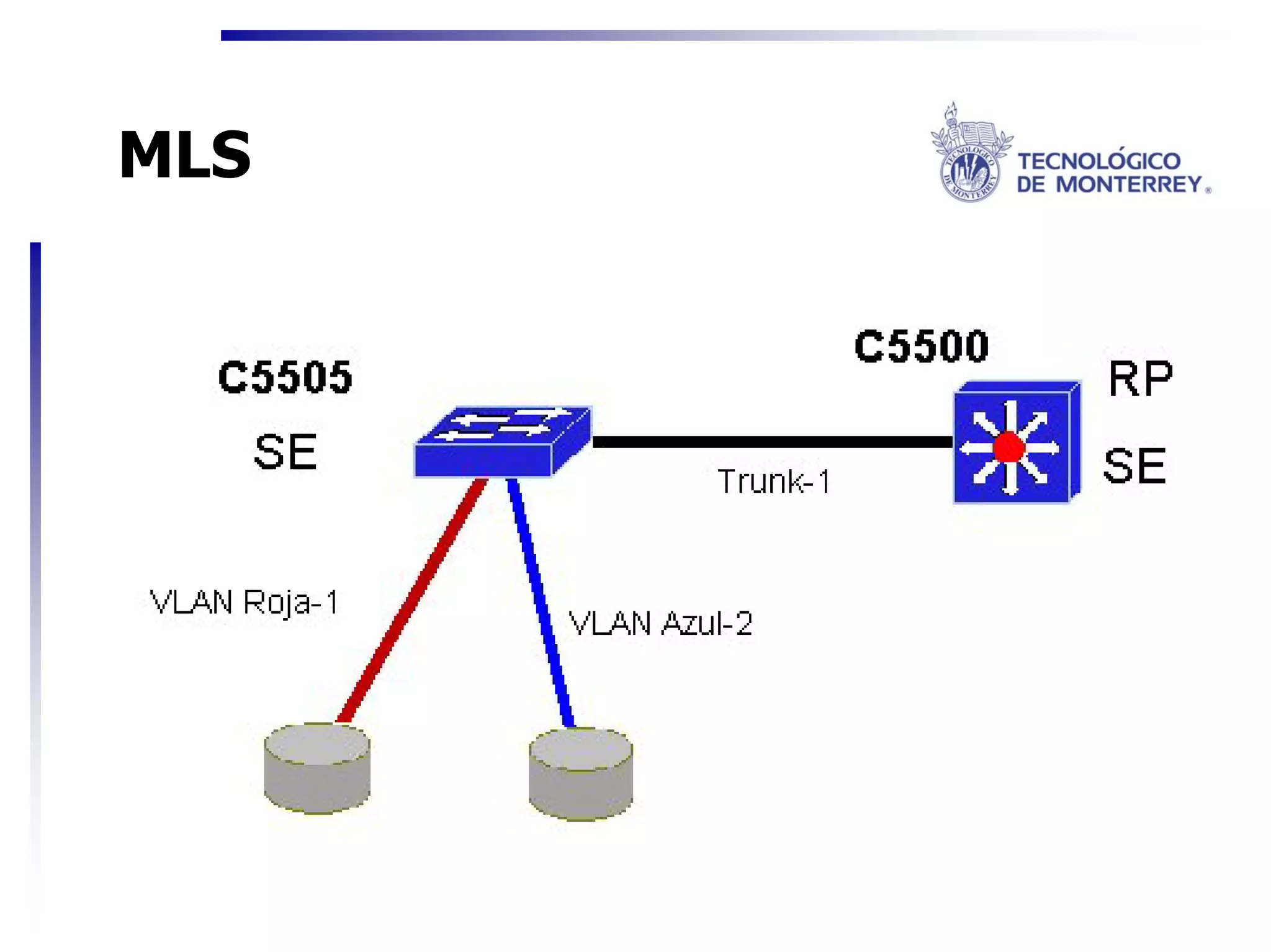

67. MLS
Host A y Host B están en diferente VLAN. EL primer paquete de
A es enviado a su enrutador (gateway o MLS-RP). EL MLS-SE
identifica el flujo de tráfico y las MAC Address involucradas (A, B
y enrutador) y crea una entrada en su cache. (solo si el flujo fue
válido)
El siguiente paquete de A a B es identificado nuevamente por el
MLS-SE, al ya existir una tabla en el cache, el MLS-SE intercepta
el paquete y modifica el contenido del header de L2 (MAC
fuente y destino) y el header de L3 (TTL, checksum)

68. MLS

69. Internet Protocol

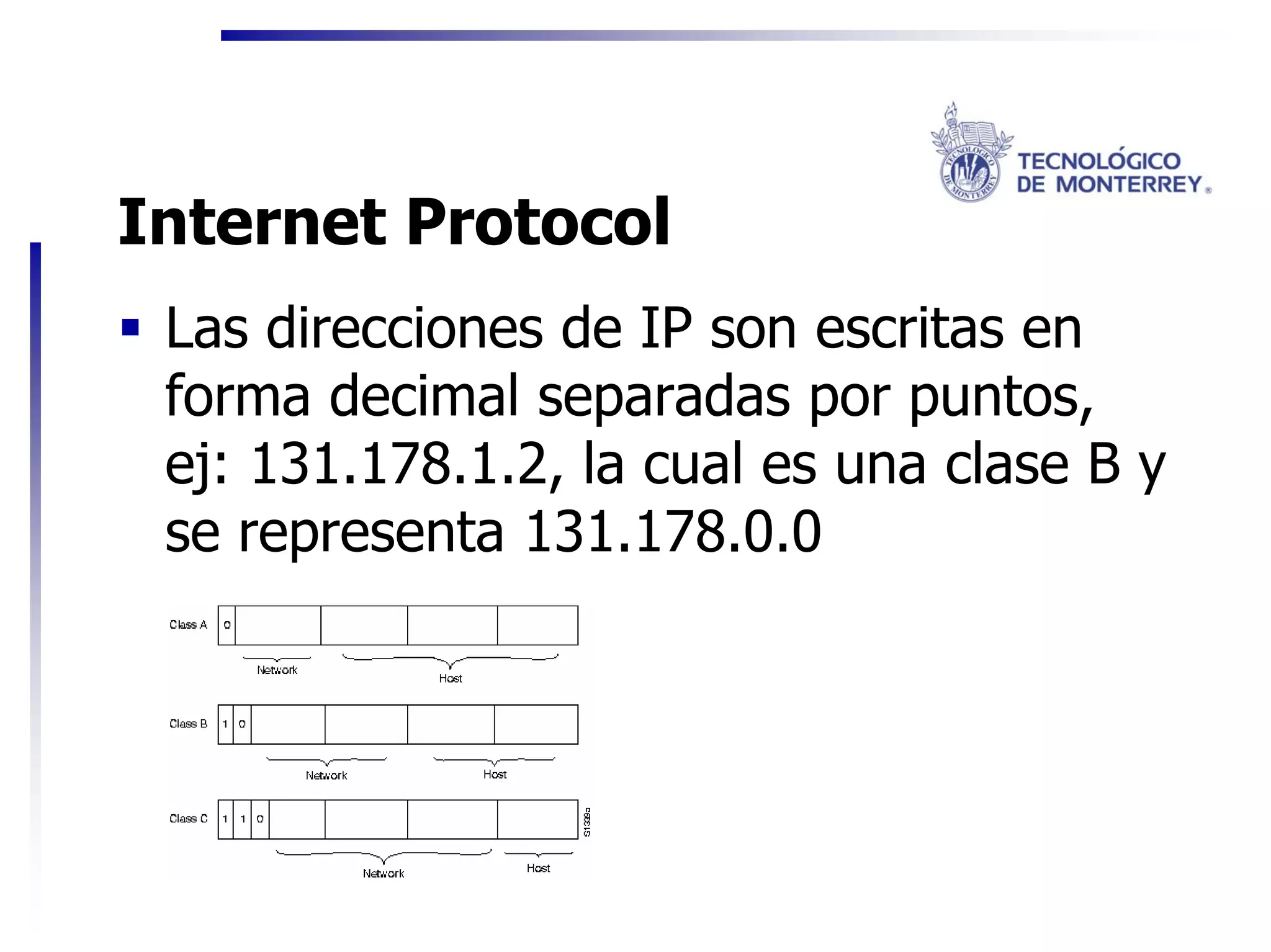

Las direcciones de IP son escritas en
forma decimal separadas por puntos,
ej: 131.178.1.2, la cual es una clase B y
se representa 131.178.0.0

70. Internet Protocol

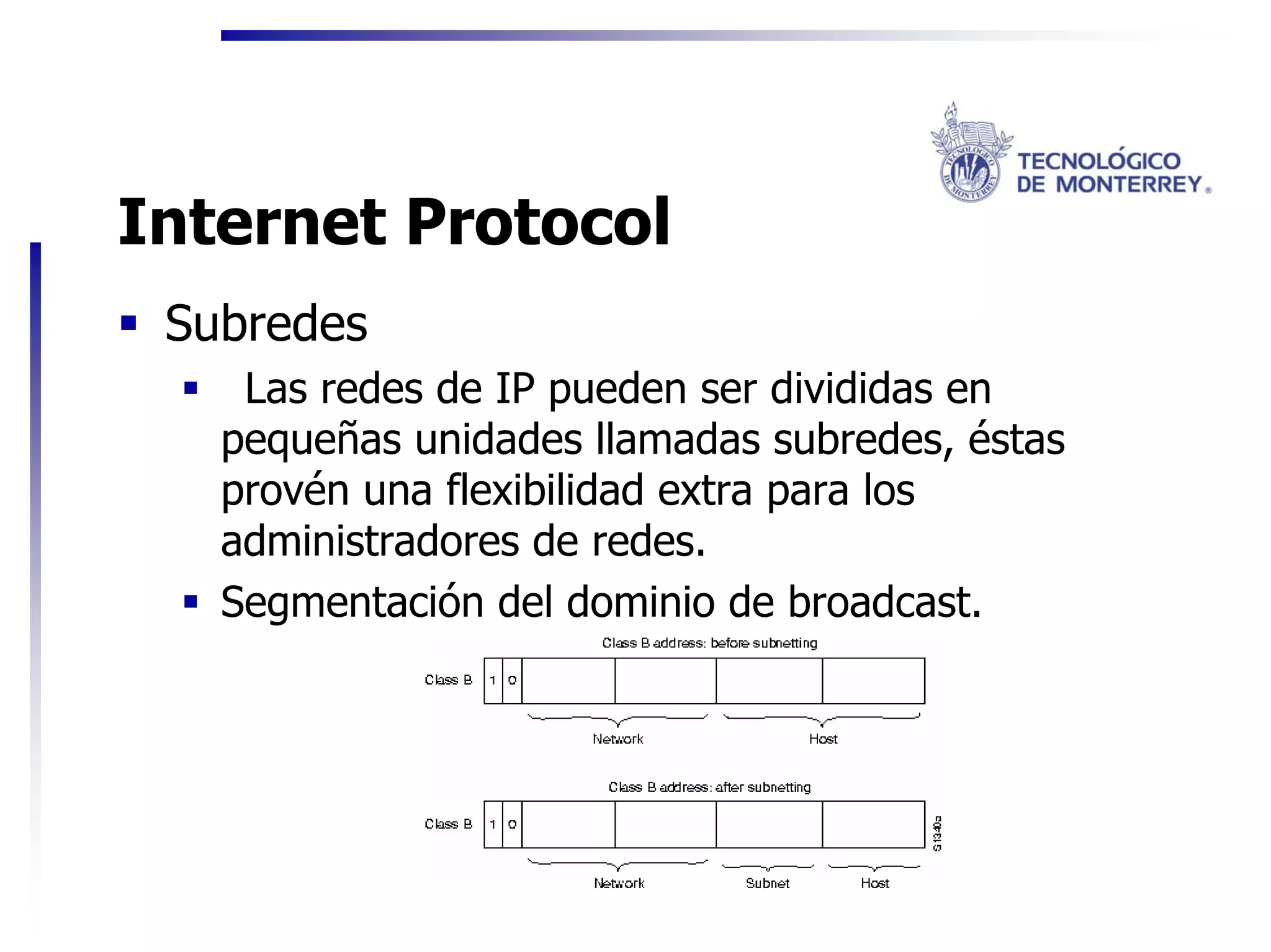

Subredes
Las redes de IP pueden ser divididas en
pequeñas unidades llamadas subredes, éstas
provén una flexibilidad extra para los
administradores de redes.
Segmentación del dominio de broadcast.

71. Internet Protocol

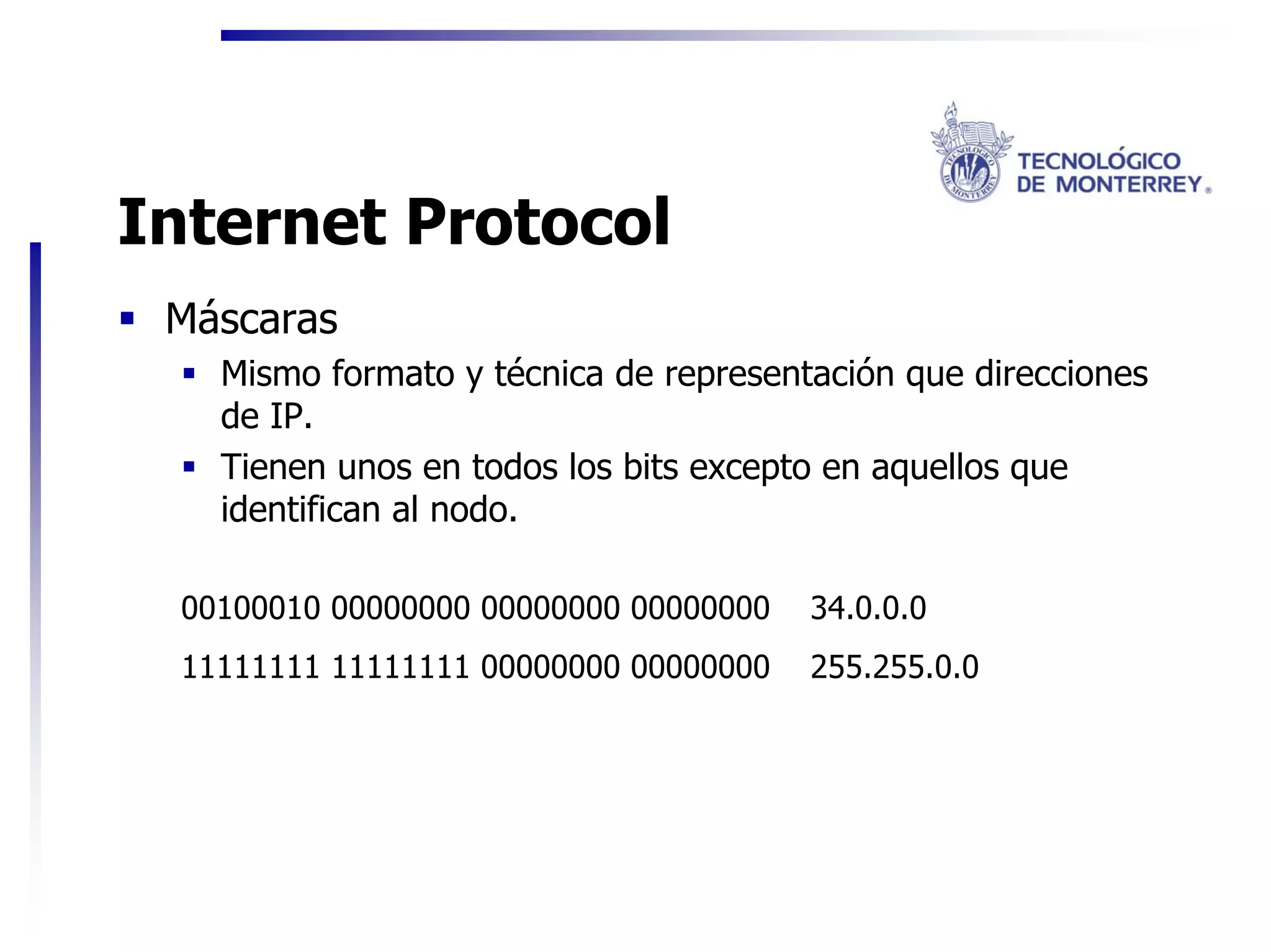

Máscaras
Mismo formato y técnica de representación que direcciones
de IP.
Tienen unos en todos los bits excepto en aquellos que
identifican al nodo.
00100010 00000000 00000000 00000000 34.0.0.0
11111111 11111111 00000000 00000000 255.255.0.0

72. Internet Protocol

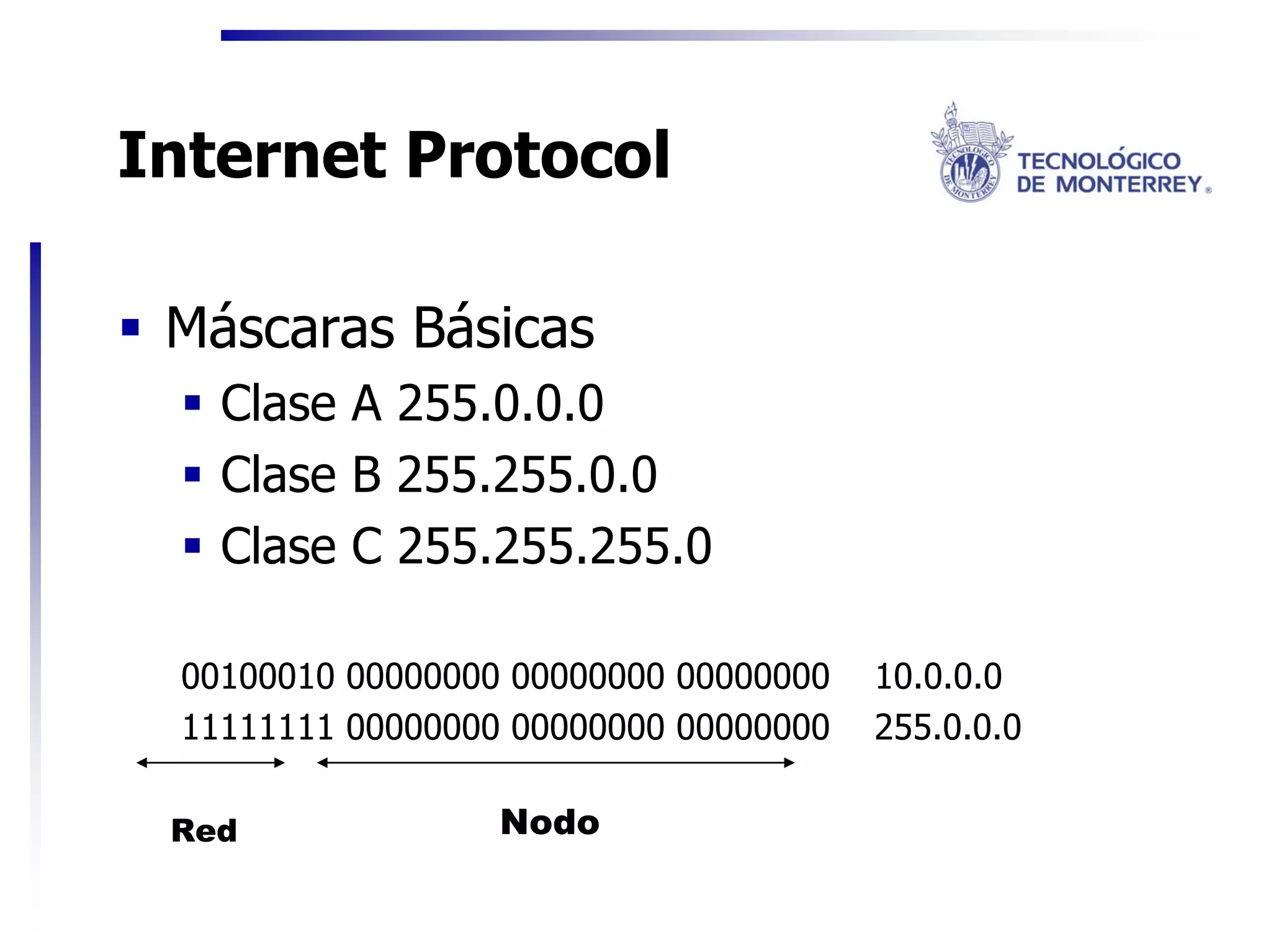

Máscaras Básicas
Clase A 255.0.0.0
Clase B 255.255.0.0
Clase C 255.255.255.0
00100010 00000000 00000000 00000000 10.0.0.0
11111111 00000000 00000000 00000000 255.0.0.0
Red Nodo

73. Internet Protocol

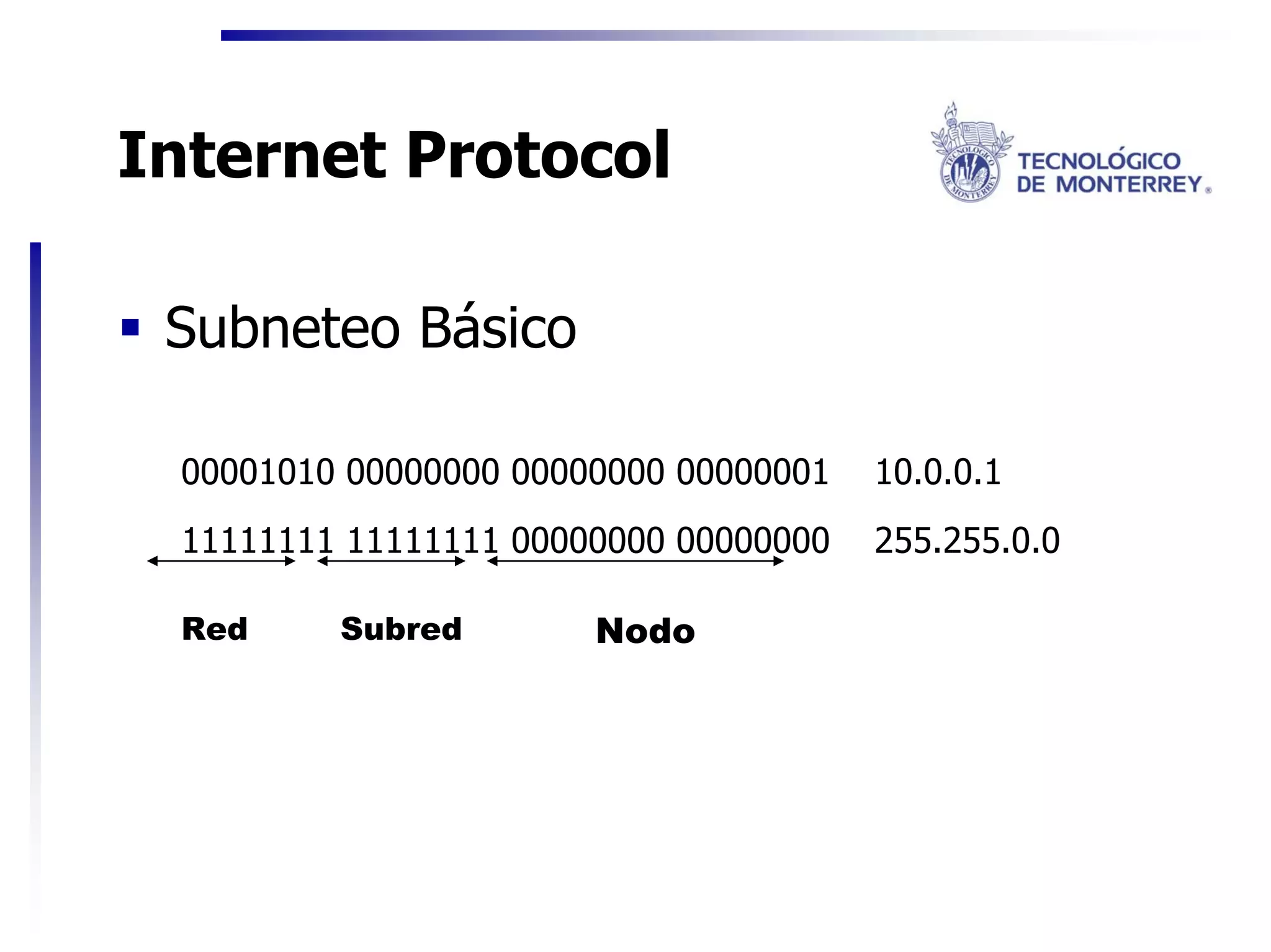

Subneteo Básico
00001010 00000000 00000000 00000001 10.0.0.1
11111111 11111111 00000000 00000000 255.255.0.0
Red Subred Nodo

74. Internet Protocol

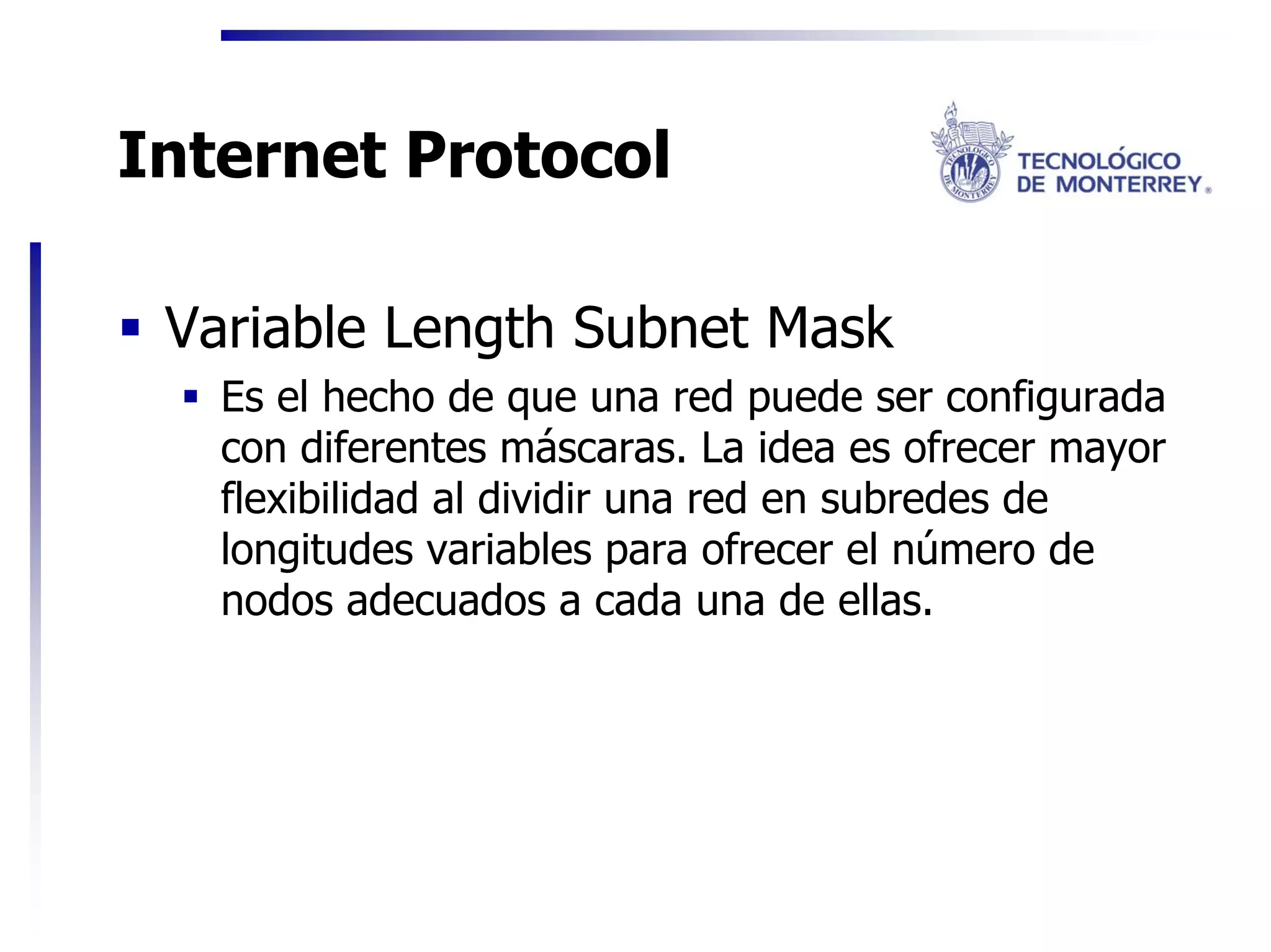

Variable Length Subnet Mask
Es el hecho de que una red puede ser configurada
con diferentes máscaras. La idea es ofrecer mayor
flexibilidad al dividir una red en subredes de
longitudes variables para ofrecer el número de
nodos adecuados a cada una de ellas.

75. Internet Protocol

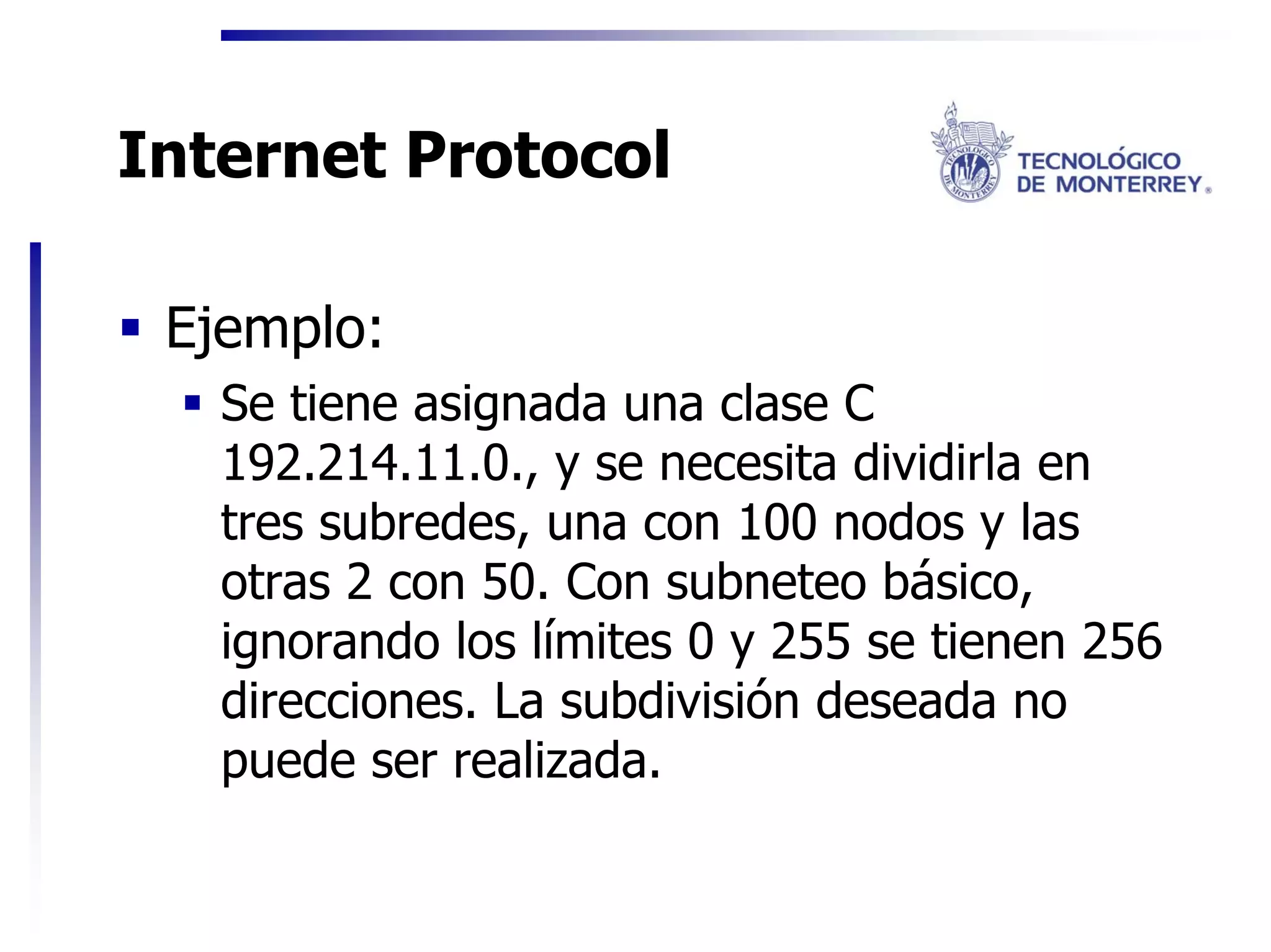

Ejemplo:
Se tiene asignada una clase C
192.214.11.0., y se necesita dividirla en
tres subredes, una con 100 nodos y las
otras 2 con 50. Con subneteo básico,
ignorando los límites 0 y 255 se tienen 256
direcciones. La subdivisión deseada no
puede ser realizada.

76. Internet Protocol

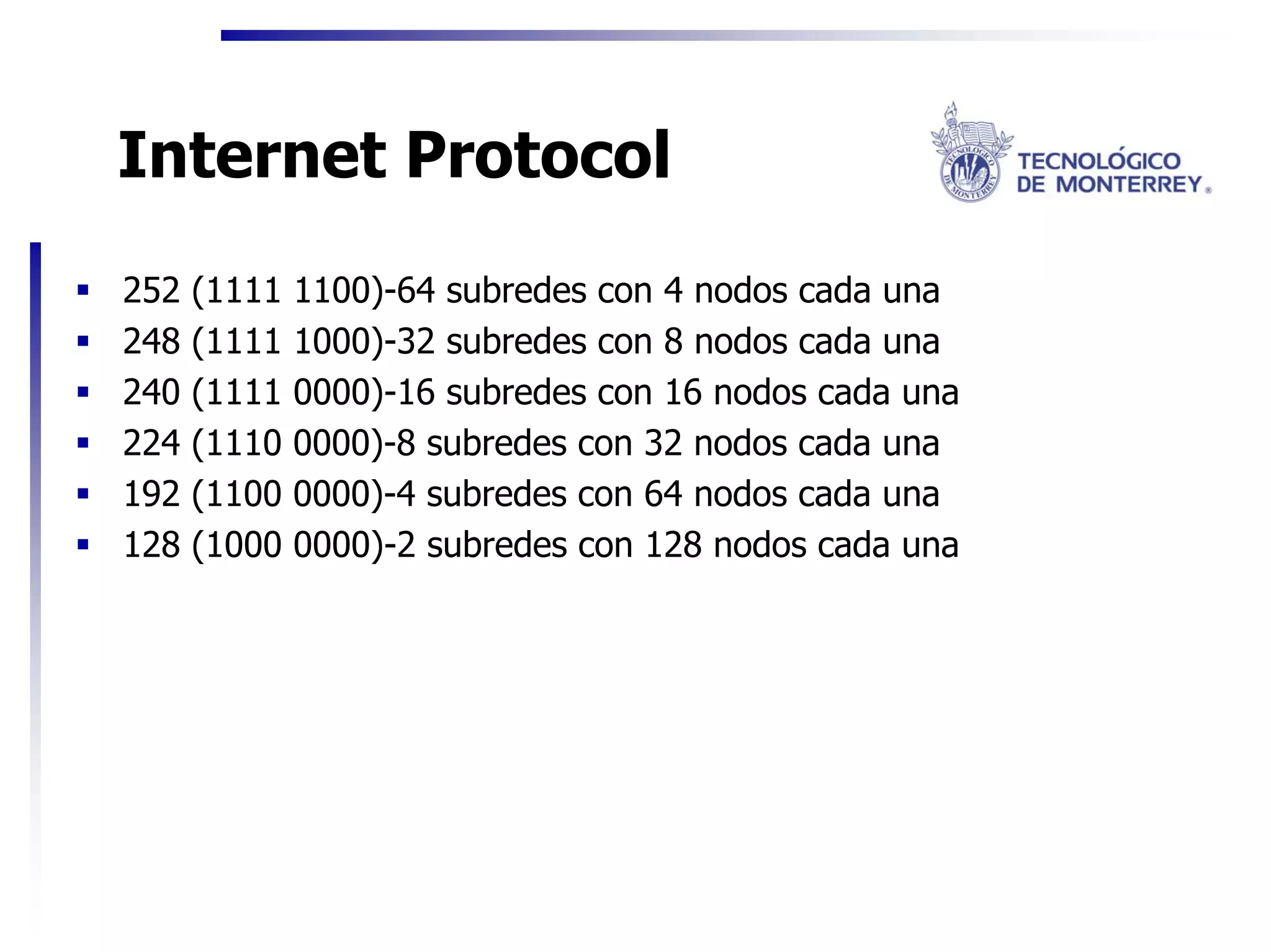

252 (1111 1100)-64 subredes con 4 nodos cada una
248 (1111 1000)-32 subredes con 8 nodos cada una
240 (1111 0000)-16 subredes con 16 nodos cada una
224 (1110 0000)-8 subredes con 32 nodos cada una
192 (1100 0000)-4 subredes con 64 nodos cada una
128 (1000 0000)-2 subredes con 128 nodos cada una

77. Internet Protocol

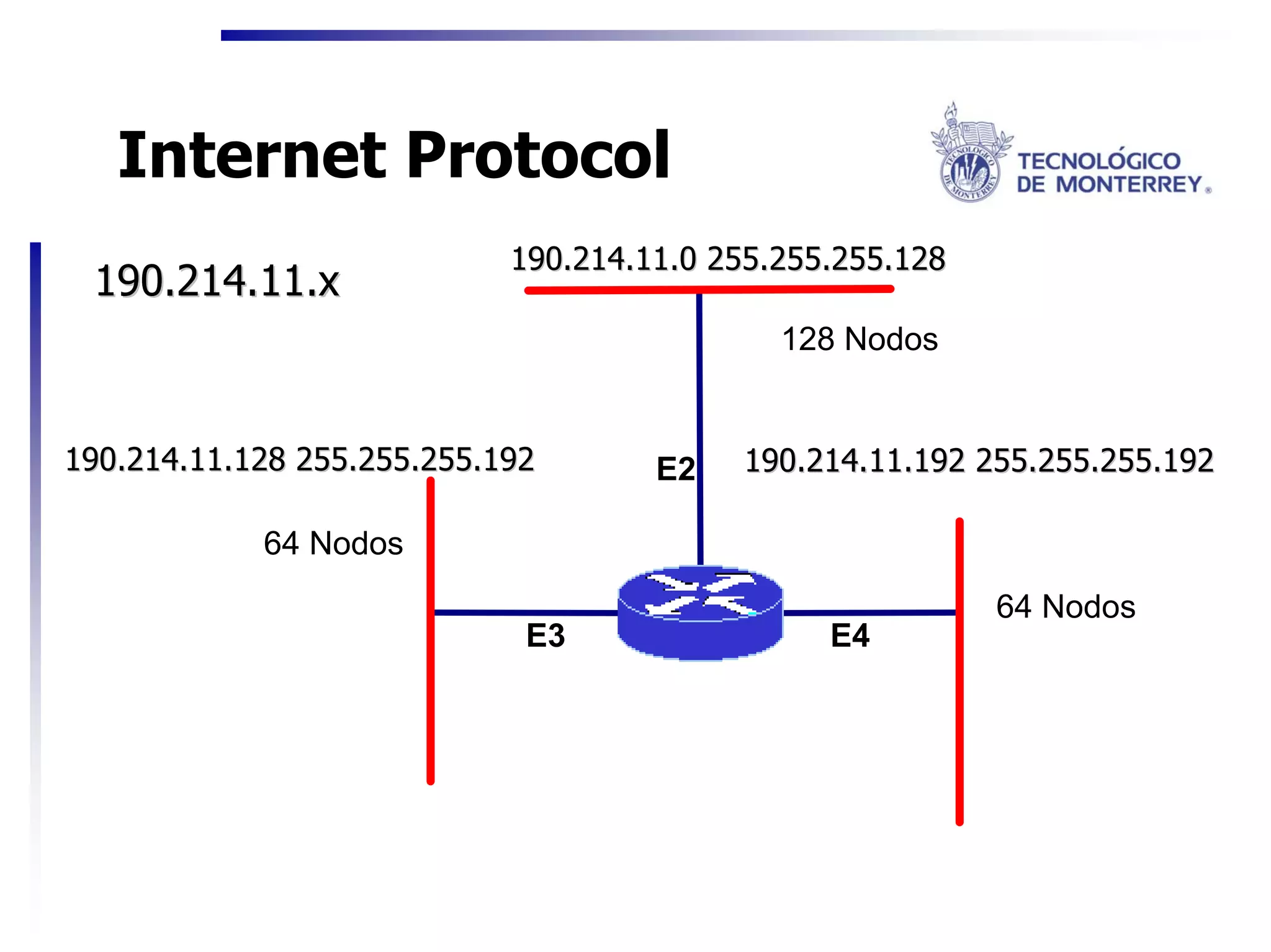

190.214.11.0 255.255.255.128
190.214.11.x
128 Nodos
190.214.11.128 255.255.255.192 E2 190.214.11.192 255.255.255.192
64 Nodos
64 Nodos
E3 E4

78. Internet Protocol

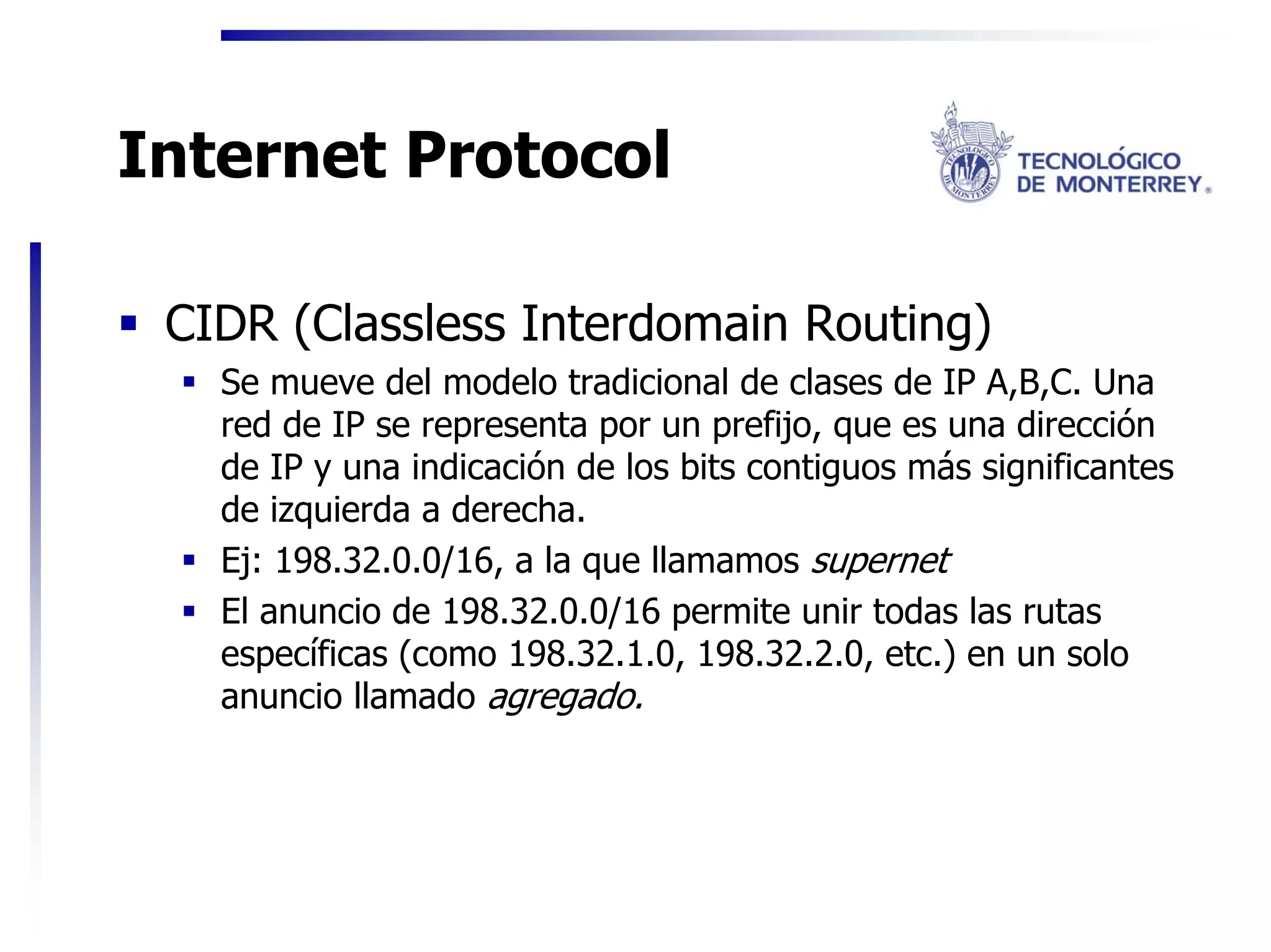

CIDR (Classless Interdomain Routing)
Se mueve del modelo tradicional de clases de IP A,B,C. Una
red de IP se representa por un prefijo, que es una dirección
de IP y una indicación de los bits contiguos más significantes
de izquierda a derecha.
Ej: 198.32.0.0/16, a la que llamamos supernet
El anuncio de 198.32.0.0/16 permite unir todas las rutas
específicas (como 198.32.1.0, 198.32.2.0, etc.) en un solo
anuncio llamado agregado.

79. Internet Protocol

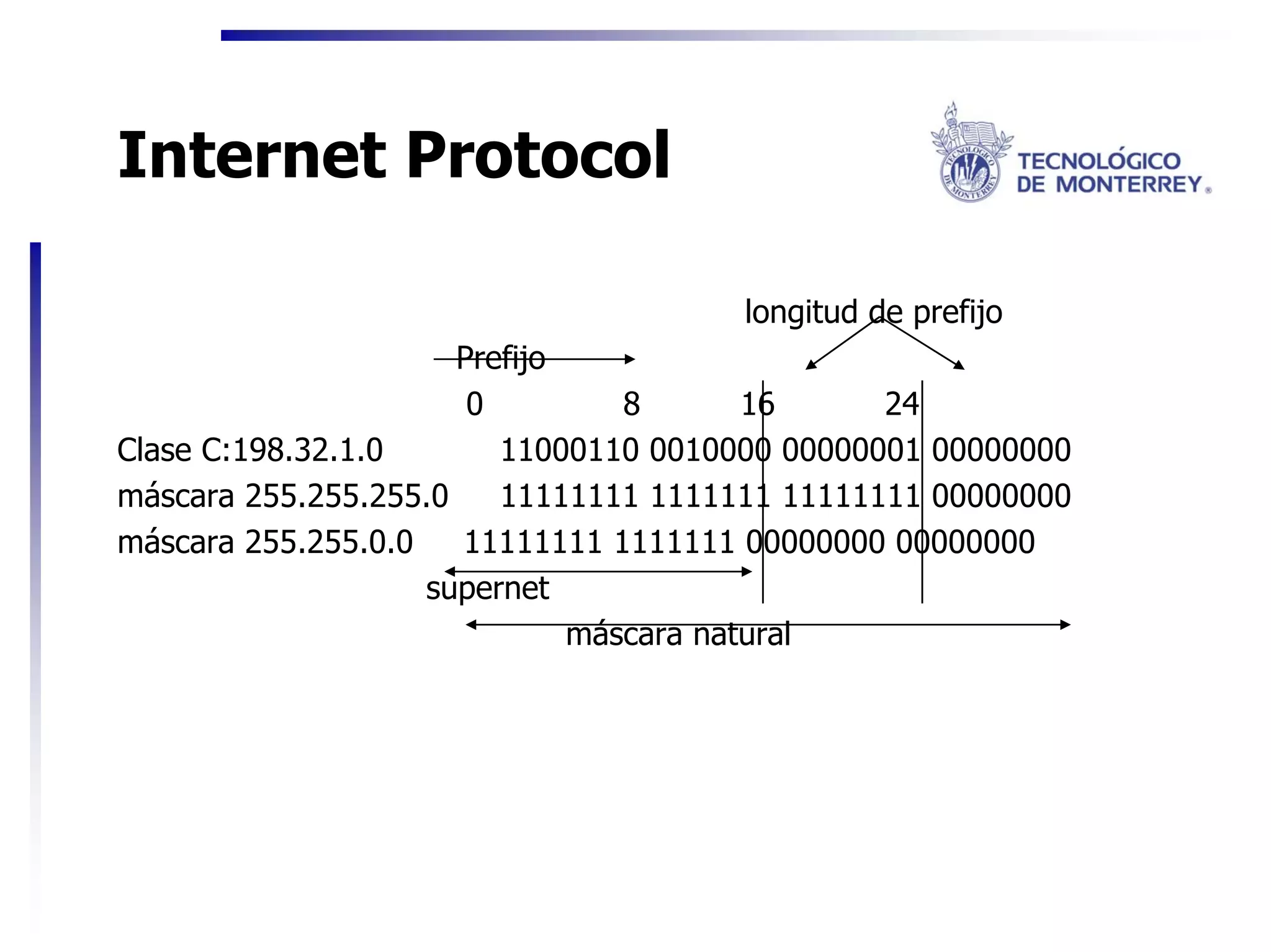

longitud de prefijo
Prefijo
0 8 16 24
Clase C:198.32.1.0 11000110 0010000 00000001 00000000
máscara 255.255.255.0 11111111 1111111 11111111 00000000
máscara 255.255.0.0 11111111 1111111 00000000 00000000
supernet
máscara natural

80. Internet Protocol

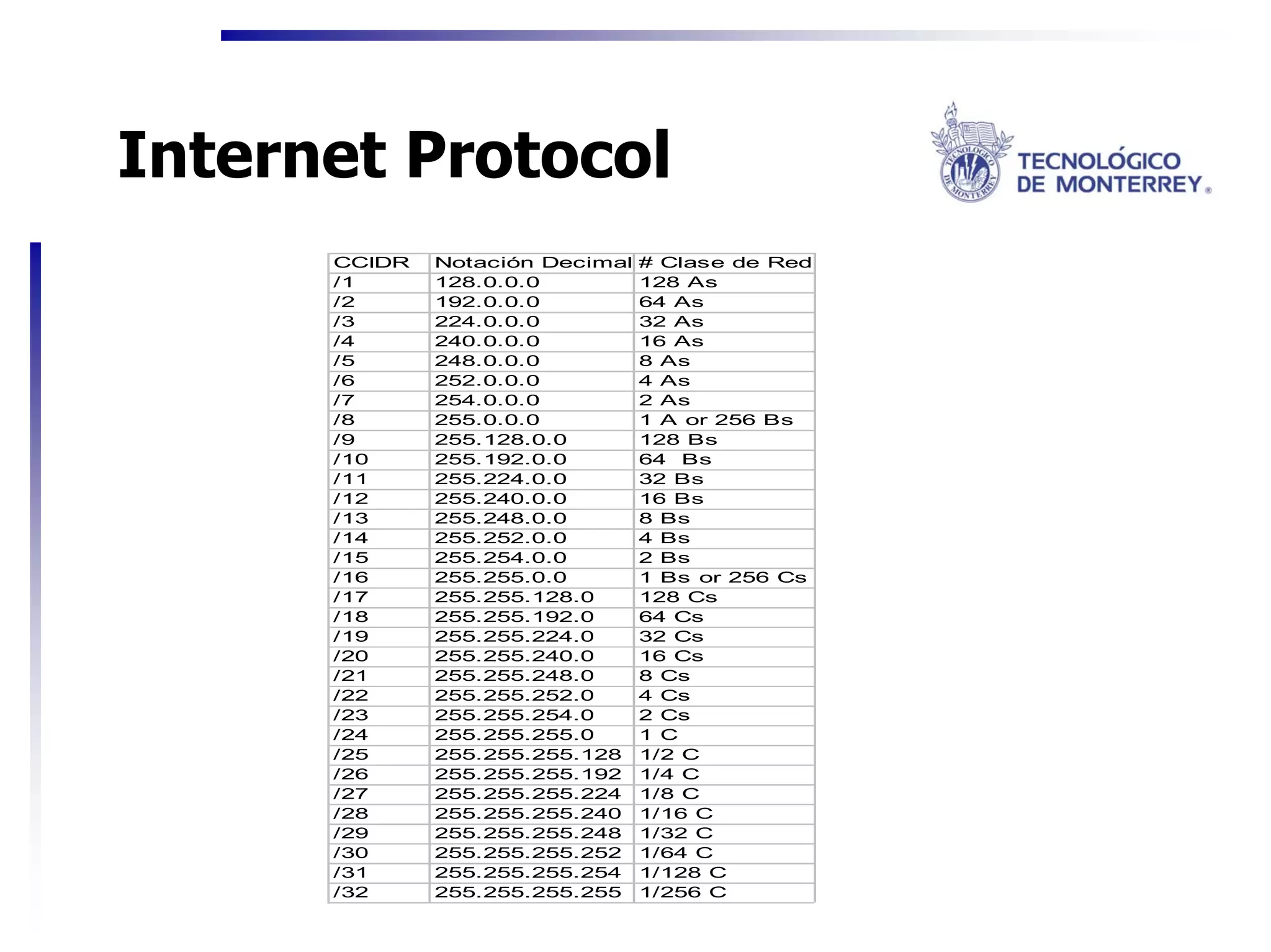

CCIDR Notación Decimal # Clase de Red
/1 128.0.0.0 128 As
/2 192.0.0.0 64 As
/3 224.0.0.0 32 As
/4 240.0.0.0 16 As
/5 248.0.0.0 8 As
/6 252.0.0.0 4 As
/7 254.0.0.0 2 As
/8 255.0.0.0 1 A or 256 Bs
/9 255.128.0.0 128 Bs
/10 255.192.0.0 64 Bs
/11 255.224.0.0 32 Bs
/12 255.240.0.0 16 Bs
/13 255.248.0.0 8 Bs
/14 255.252.0.0 4 Bs
/15 255.254.0.0 2 Bs
/16 255.255.0.0 1 Bs or 256 Cs
/17 255.255.128.0 128 Cs
/18 255.255.192.0 64 Cs
/19 255.255.224.0 32 Cs
/20 255.255.240.0 16 Cs
/21 255.255.248.0 8 Cs
/22 255.255.252.0 4 Cs
/23 255.255.254.0 2 Cs
/24 255.255.255.0 1 C
/25 255.255.255.128 1/2 C
/26 255.255.255.192 1/4 C
/27 255.255.255.224 1/8 C
/28 255.255.255.240 1/16 C
/29 255.255.255.248 1/32 C
/30 255.255.255.252 1/64 C
/31 255.255.255.254 1/128 C
/32 255.255.255.255 1/256 C

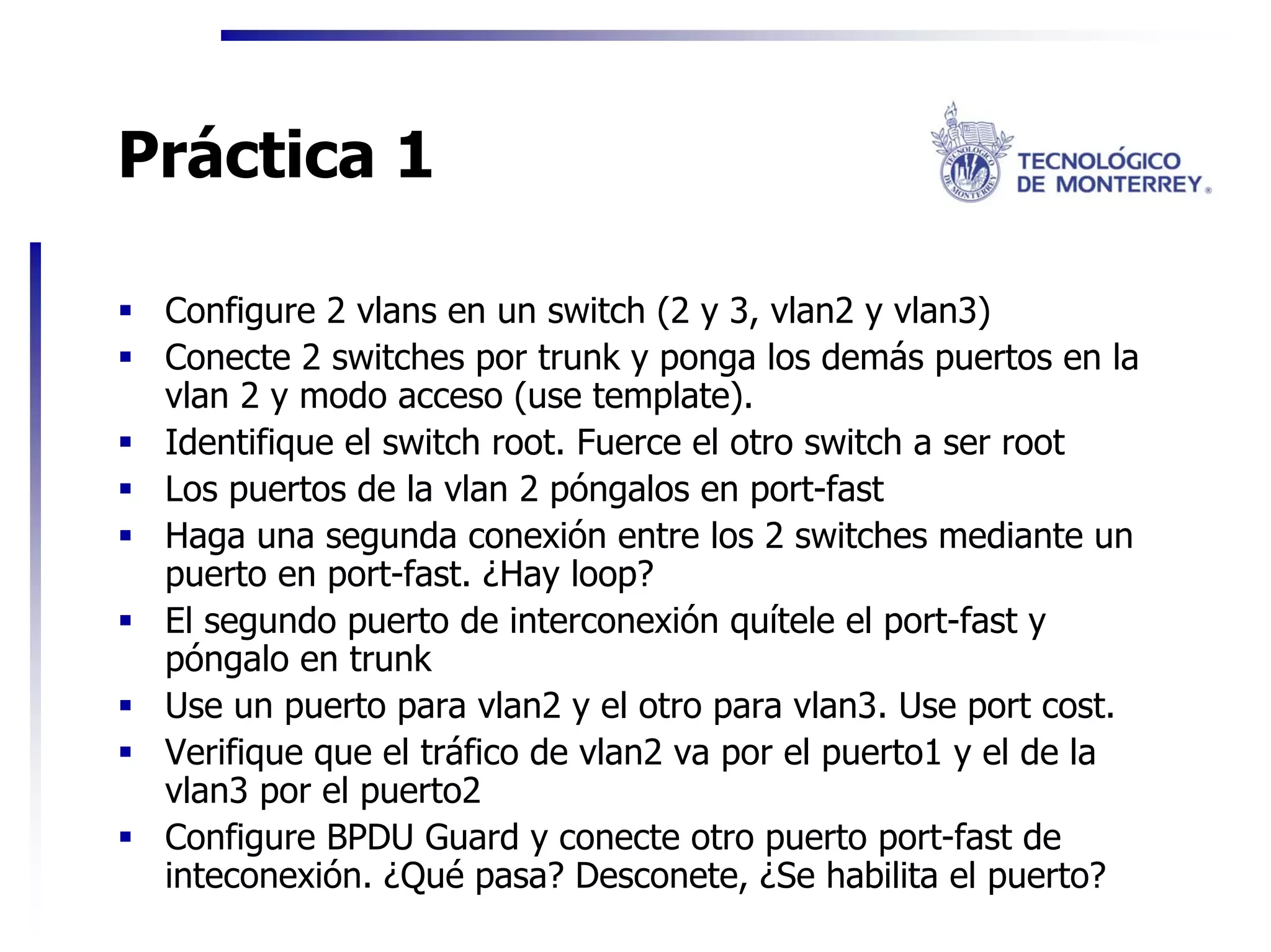

81. Práctica 1
Configure 2 vlans en un switch (2 y 3, vlan2 y vlan3)
Conecte 2 switches por trunk y ponga los demás puertos en la
vlan 2 y modo acceso (use template).
Identifique el switch root. Fuerce el otro switch a ser root
Los puertos de la vlan 2 póngalos en port-fast
Haga una segunda conexión entre los 2 switches mediante un
puerto en port-fast. ¿Hay loop?
El segundo puerto de interconexión quítele el port-fast y
póngalo en trunk
Use un puerto para vlan2 y el otro para vlan3. Use port cost.
Verifique que el tráfico de vlan2 va por el puerto1 y el de la
vlan3 por el puerto2
Configure BPDU Guard y conecte otro puerto port-fast de
inteconexión. ¿Qué pasa? Desconete, ¿Se habilita el puerto?

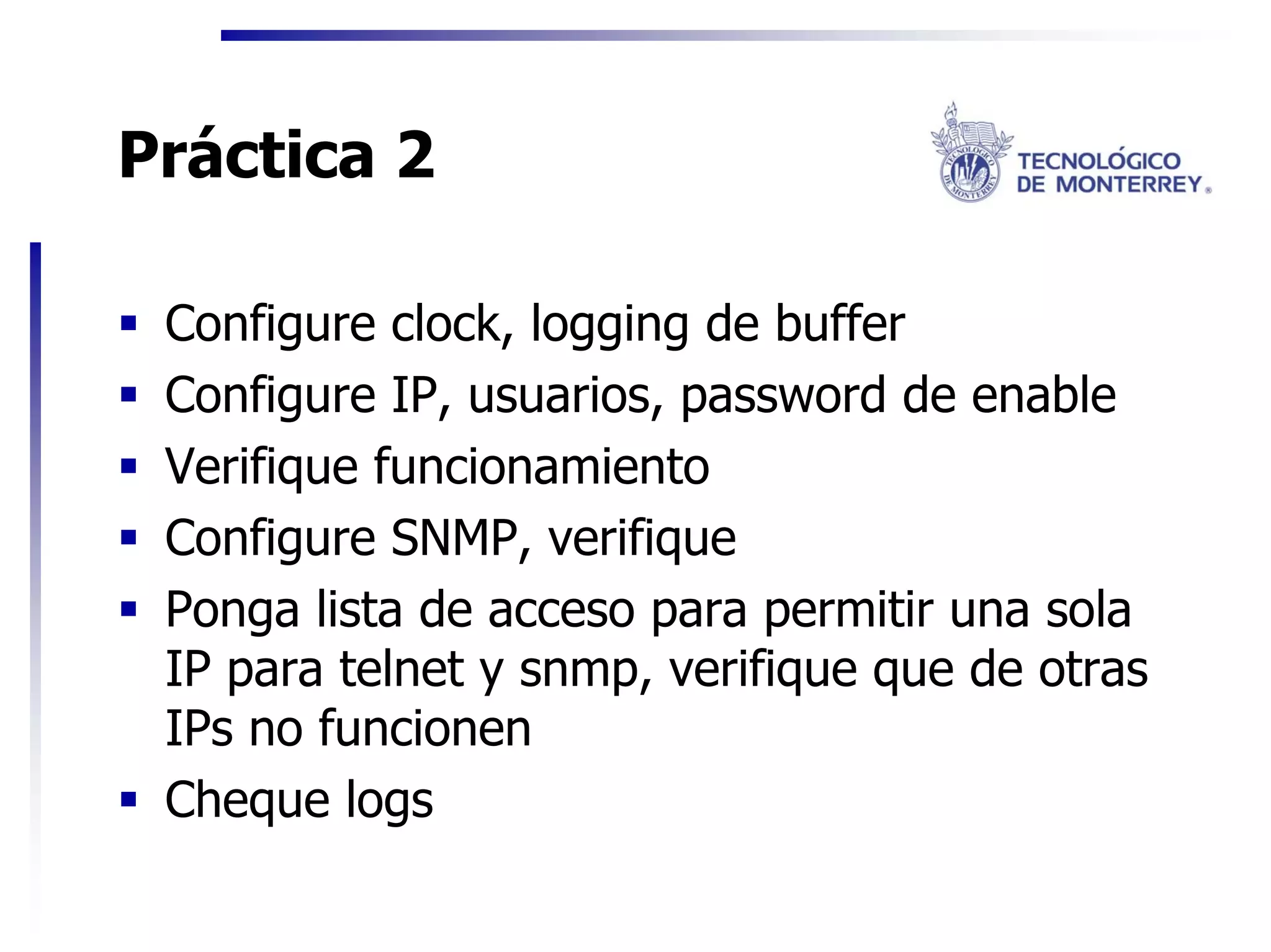

82. Práctica 2
Configure clock, logging de buffer
Configure IP, usuarios, password de enable
Verifique funcionamiento
Configure SNMP, verifique
Ponga lista de acceso para permitir una sola
IP para telnet y snmp, verifique que de otras
IPs no funcionen
Cheque logs
