El documento proporciona instrucciones para montar un circuito de resonancia y medir su comportamiento. Se debe montar el circuito indicado en la figura, medir la tensión en la resistencia VR y la tensión total VTOTAL con un osciloscopio, y calcular el desfase entre ellas. Se añaden luego un amperímetro y voltímetro para medir la corriente, resistencia, y tensiones. Finalmente, se calcula la frecuencia de resonancia y la ganancia de tensión en función de la frecuencia usando Proteus.

1. 1. Monta el circuitode la figura(tenencuentaque para la adecuadamedidadel desfase,
conviene que aunextremode laresistenciaesté el puntode tierra).Enestascondiciones,el
canal A (CH A) mide la tensiónenlaresistenciaVR,que estáenfase conla intensidadyel canal
B (CH B) mide latensióntotal del circuitoVTOTAL.Capturalapantalladel osciloscopioypégala
enel documentoinforme de lapráctica.
2. Sitúa labase de tiemposdel osciloscopiode tal maneraque podamosvisualizarunperiodo
completoenpantalla.Si 20 DIV son360º, ¿puedeshallarel desfase entreVRyV ? Anótaloen
la tabladel siguienteapartado.
Desfase:32.4
3. Añade al circuitoamperímetroyvoltímetroyanótalosenla tabla
I Z=V/I VC VR VL

2. VALOR
MEDIO
4.94mA 1014Ohm 334mv 490mv 85mv

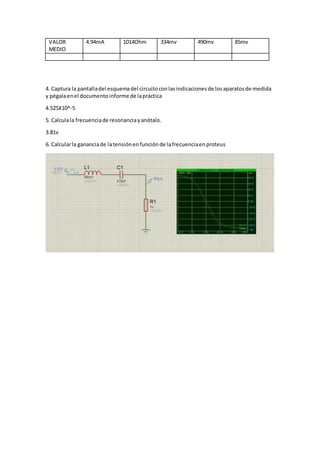

4. Captura la pantalladel esquemadel circuitoconlasindicacionesde losaparatosde medida
y pégalaenel documentoinforme de lapráctica
4.525X10^-5
5. Calculala frecuenciade resonanciayanótalo.
3.81v
6. Calcularla gananciade latensiónenfunciónde lafrecuenciaenproteus
