Este documento presenta 5 problemas relacionados con diagramas de Gantt para la planificación de obras. El primer problema proporciona datos sobre las actividades, duraciones y condiciones de una obra y pide dibujar el diagrama de Gantt correspondiente. El segundo problema sigue el mismo formato para otra obra. Los problemas 3 y 4 piden completar diagramas de Gantt y cuadros de planificación para obras más complejas. Finalmente, el problema 5 añade detalles al problema 4 para completar un cuadro de suministros y esquemas del proyecto

1. PRÁCTICA 1
APELLIDOS:
NOMBRE:
PRÁCTICA 1: TEMA “DIAGRAMAS DE GANTT”
OBJETIVO DE LA PRÁCTICA:
o Entender las diferencias entre macro organización y micro organización
o Tomar contacto y conocer el sistema de programación de los diagramas de
GANT.
o Aplicar este tipo de diagramas a dos tipos de obra y comprender su
versatilidad.
Página 1 de 8

2. PRÁCTICA 1
APELLIDOS:
NOMBRE:

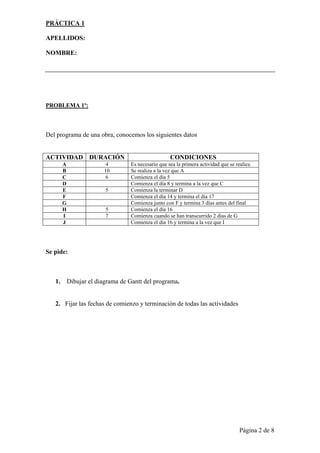

PROBLEMA 1º:
Del programa de una obra, conocemos los siguientes datos
ACTIVIDAD DURACIÓN CONDICIONES
A 4 Es necesario que sea la primera actividad que se realice.
B 10 Se realiza a la vez que A
C 6 Comienza el día 5
D Comienza el día 8 y termina a la vez que C
E 5 Comienza la terminar D
F Comienza el día 14 y termina el día 17
G Comienza junto con F y termina 3 días antes del final
H 5 Comienza el día 16
I 7 Comienza cuando se han transcurrido 2 días de G
J Comienza el día 16 y termina a la vez que I
Se pide:
1. Dibujar el diagrama de Gantt del programa.
2. Fijar las fechas de comienzo y terminación de todas las actividades
Página 2 de 8

3. PRÁCTICA 1
APELLIDOS:
NOMBRE:

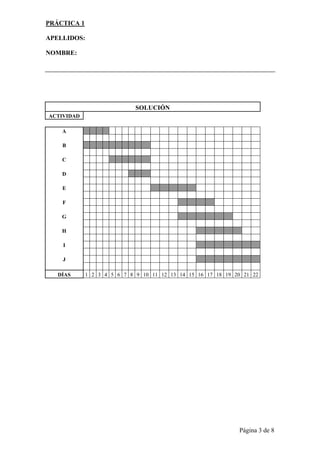

SOLUCIÓN
ACTIVIDAD
A
B
C
D
E
F
G
H
I
J
DÍAS 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22
Página 3 de 8

4. PRÁCTICA 1
APELLIDOS:
NOMBRE:

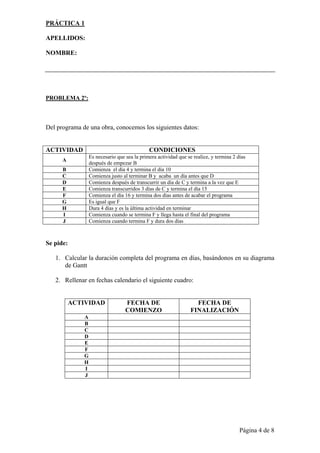

PROBLEMA 2º:
Del programa de una obra, conocemos los siguientes datos:
ACTIVIDAD CONDICIONES
Es necesario que sea la primera actividad que se realice, y termina 2 días
A
después de empezar B
B Comienza el día 4 y termina el día 10
C Comienza justo al terminar B y acaba un día antes que D
D Comienza después de transcurrir un día de C y termina a la vez que E
E Comienza transcurridos 3 días de C y termina el día 15
F Comienza el día 16 y termina dos días antes de acabar el programa
G Es igual que F
H Dura 4 días y es la última actividad en terminar
I Comienza cuando se termina F y llega hasta el final del programa
J Comienza cuando termina F y dura dos días
Se pide:
1. Calcular la duración completa del programa en días, basándonos en su diagrama
de Gantt
2. Rellenar en fechas calendario el siguiente cuadro:
ACTIVIDAD FECHA DE FECHA DE
COMIENZO FINALIZACIÓN
A
B
C
D
E
F
G
H
I
J
Página 4 de 8

5. PRÁCTICA 1
APELLIDOS:
NOMBRE:

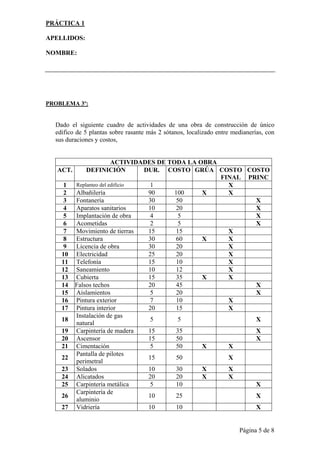

PROBLEMA 3º:
Dado el siguiente cuadro de actividades de una obra de construcción de único
edifico de 5 plantas sobre rasante más 2 sótanos, localizado entre medianerías, con
sus duraciones y costos,
ACTIVIDADES DE TODA LA OBRA
ACT. DEFINICIÓN DUR. COSTO GRÚA COSTO COSTO
FINAL PRINC
1 Replanteo del edificio 1 X
2 Albañilería 90 100 X X
3 Fontanería 30 50 X
4 Aparatos sanitarios 10 20 X
5 Implantación de obra 4 5 X
6 Acometidas 2 5 X
7 Movimiento de tierras 15 15 X
8 Estructura 30 60 X X
9 Licencia de obra 30 20 X
10 Electricidad 25 20 X
11 Telefonía 15 10 X
12 Saneamiento 10 12 X
13 Cubierta 15 35 X X
14 Falsos techos 20 45 X
15 Aislamientos 5 20 X
16 Pintura exterior 7 10 X
17 Pintura interior 20 15 X
Instalación de gas
18 5 5 X
natural
19 Carpintería de madera 15 35 X
20 Ascensor 15 50 X
21 Cimentación 5 50 X X
Pantalla de pilotes
22 15 50 X
perimetral
23 Solados 10 30 X X
24 Alicatados 20 20 X X
25 Carpintería metálica 5 10 X
Carpintería de
26 10 25 X
aluminio
27 Vidriería 10 10 X
Página 5 de 8

6. PRÁCTICA 1
APELLIDOS:
NOMBRE:

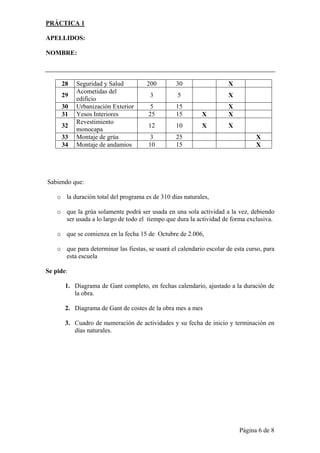

28 Seguridad y Salud 200 30 X
Acometidas del
29 3 5 X
edificio
30 Urbanización Exterior 5 15 X
31 Yesos Interiores 25 15 X X
Revestimiento
32 12 10 X X
monocapa
33 Montaje de grúa 3 25 X
34 Montaje de andamios 10 15 X
Sabiendo que:
o la duración total del programa es de 310 días naturales,
o que la grúa solamente podrá ser usada en una sola actividad a la vez, debiendo
ser usada a lo largo de todo el tiempo que dura la actividad de forma exclusiva.
o que se comienza en la fecha 15 de Octubre de 2.006,
o que para determinar las fiestas, se usará el calendario escolar de esta curso, para
esta escuela
Se pide:
1. Diagrama de Gant completo, en fechas calendario, ajustado a la duración de
la obra.
2. Diagrama de Gant de costes de la obra mes a mes
3. Cuadro de numeración de actividades y su fecha de inicio y terminación en
días naturales.
Página 6 de 8

7. PRÁCTICA 1
APELLIDOS:
NOMBRE:

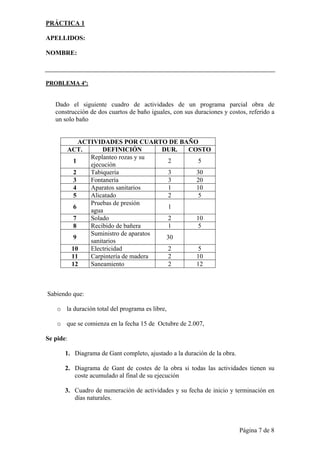

PROBLEMA 4º:
Dado el siguiente cuadro de actividades de un programa parcial obra de
construcción de dos cuartos de baño iguales, con sus duraciones y costos, referido a
un solo baño
ACTIVIDADES POR CUARTO DE BAÑO
ACT. DEFINICIÓN DUR. COSTO
Replanteo rozas y su
1 2 5
ejecución
2 Tabiquería 3 30
3 Fontanería 3 20
4 Aparatos sanitarios 1 10
5 Alicatado 2 5
Pruebas de presión
6 1
agua
7 Solado 2 10
8 Recibido de bañera 1 5
Suministro de aparatos
9 30
sanitarios
10 Electricidad 2 5
11 Carpintería de madera 2 10
12 Saneamiento 2 12
Sabiendo que:
o la duración total del programa es libre,
o que se comienza en la fecha 15 de Octubre de 2.007,
Se pide:
1. Diagrama de Gant completo, ajustado a la duración de la obra.
2. Diagrama de Gant de costes de la obra si todas las actividades tienen su
coste acumulado al final de su ejecución
3. Cuadro de numeración de actividades y su fecha de inicio y terminación en
días naturales.
Página 7 de 8

8. PRÁCTICA 1
APELLIDOS:
NOMBRE:

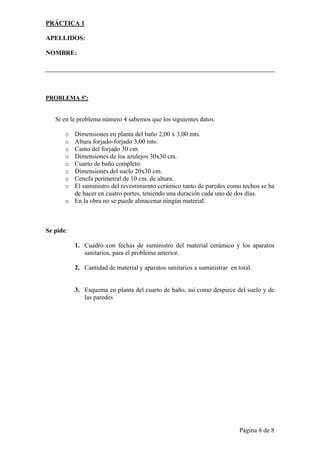

PROBLEMA 5º:
Si en le problema número 4 sabemos que los siguientes datos:
o Dimensiones en planta del baño 2,00 x 3,00 mts.
o Altura forjado-forjado 3,00 mts.
o Canto del forjado 30 cm.
o Dimensiones de los azulejos 30x30 cm.
o Cuarto de baño completo.
o Dimensiones del suelo 20x30 cm.
o Cenefa perimetral de 10 cm. de altura.
o El suministro del revestimiento cerámico tanto de paredes como techos se ha
de hacer en cuatro portes, teniendo una duración cada uno de dos días.
o En la obra no se puede almacenar ningún material.
Se pide:
1. Cuadro con fechas de suministro del material cerámico y los aparatos
sanitarios, para el problema anterior.
2. Cantidad de material y aparatos sanitarios a suministrar en total.
3. Esquema en planta del cuarto de baño, así como despiece del suelo y de
las paredes
Página 8 de 8
