El proyecto propone el desarrollo de un centro de conocimiento para la formación en procesos industriales y tecnológicos en Caldas, que incluirá varias áreas de aprendizaje y prácticas en construcción, manufactura de madera e instalaciones de redes de gas. La ubicación elegida abarca un lote de 4,500 m2 entre la zona deportiva y la avenida Cumanday, y se planifica en diferentes etapas de construcción a lo largo de cinco años. Además, se utilizarán tecnologías innovadoras y adaptables para facilitar los procesos educativos y prácticos en la edificación.

1. CENTRO DE CONOCIMIENTO PARA LA FORMACION
EN PROCESOS INDUSTRIALES Y TECNOLOGICOS
REGIONAL CALDAS

2. El proyecto que planteamos incluye los
siguientes ambientes de aprendizaje:
 PROCESOS CONSTRUCTIVOS 1
 PROCESOS CONSTRUCTIVOS2
 PATIO DE PRACTICAS CONSTRUCTIVAS
 INSTALACIONES DE REDES DE GAS
 MANUFACTURA DE LA MADERA
 PATIO DE SECADO DE MADERAS
 ALMACEN GENERAL DE CONSTRUCCION

3. VISTA AEREA SENA REGIONAL CALDAS
(FOTOGRAFIA: ING. JHON JAIRO CARDENAS)
7
3
6
4
5
2
1
SENA REGIONAL CALDAS
1. DIRECCION REGIONAL
2. SERVICIOS REGIONALES
3. AREAS DEPORTIVAS
CENTROS DE FORMACION
4. AUTOMATIZACION INDUSTRIAL
5. PROCESOS INDUSTRIALES Y
TECNOLOGICOS
6. FORMACION CAFETERA
7. COMERCIO Y SERVICIOS
•UBICACIÓN DEL PROYECTO

4. El lugar seleccionado para la ejecución del
proyecto es un lote con unas condiciones
muy apropiadas para el desarrollo del
mismo, y se encuentra ubicado entre la
zona deportiva de la regional y la avenida
Cumanday, con un área aproximada de
4.500 m².

5. AREA A INTERVENIR
CON EL DESARROLLO
DEL PROYECTO
AREA ASIGNADA A LA
COMERCIALIZADORA
DE LA REGIONAL
(SHOW ROOM
PUNTO DE
VENTA)

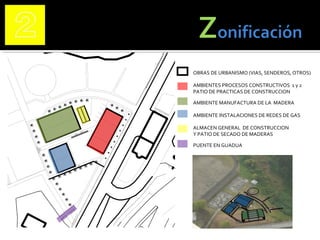

7. OBRAS DE URBANISMO (VIAS, SENDEROS, OTROS)
AMBIENTES PROCESOS CONSTRUCTIVOS 1 y 2
PATIO DE PRACTICAS DE CONSTRUCCION
AMBIENTE MANUFACTURA DE LA MADERA
AMBIENTE INSTALACIONES DE REDES DE GAS
ALMACEN GENERAL DE CONSTRUCCION
Y PATIO DE SECADO DE MADERAS
PUENTE EN GUADUA

9. Comprende la
construcción de obras
como vía de acceso,
andenes, senderos,
redes hidráulicas y
sanitarias, obras de
estabilidad, de
protección, terraceos, y
paisajismo del proyecto

12. AMBIENTE DE APRENDIZAJE CURSO TECNOLOGO EN REMODELACION Y MTTO DE EDIFICACIONES – SITUACION ACTUAL

13. AMBIENTE DE APRENDIZAJE CURSO TECNOLOGO EN REMODELACION Y MTTO DE EDIFICACIONES – SITUACION ACTUAL

14. AMBIENTE DE APRENDIZAJE CURSO TECNOLOGO EN CONSTRUCCION – SITUACION ACTUAL

15. AMBIENTE DE APRENDIZAJE CURSO TECNOLOGO EN CONSTRUCCION – SITUACION ACTUAL

16. ALMACENAMIENTO DE MATERIALES Y EQUIPOS DE CONSTRUCCION – SITUACION ACTUAL

17. PATIO DE PRACTICAS DE CONSTRUCCION – SITUACION ACTUAL

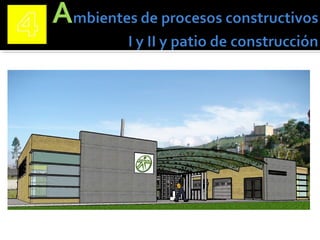

20. Se propone un edificio en el que
dos ambientes de construcción
hagan uso compartido de un
patio de prácticas constructivas
cubierto y centralizado.
Esta edificación se propone en
una estructura metálica con
cerramientos en sistemas
livianos que permitan modificar
fácilmente el espacio de
acuerdo a la necesidad
(adaptables al cambio) y
haciendo uso de tecnologías
revolucionarias como la
domótica, tecnologías limpias,
etc.

24. AMBIENTE DE APRENDIZAJE CURSO CARPINTERO PARA LA CONSTRUCCION – SITUACION ACTUAL

25. AMBIENTE DE APRENDIZAJE CURSO CARPINTERO PARA LA CONSTRUCCION – SITUACION ACTUAL

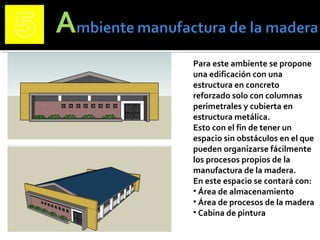

27. Para este ambiente se propone
una edificación con una
estructura en concreto
reforzado solo con columnas
perimetrales y cubierta en
estructura metálica.
Esto con el fin de tener un
espacio sin obstáculos en el que
pueden organizarse fácilmente
los procesos propios de la
manufactura de la madera.
En este espacio se contará con:
• Área de almacenamiento
• Área de procesos de la madera
• Cabina de pintura

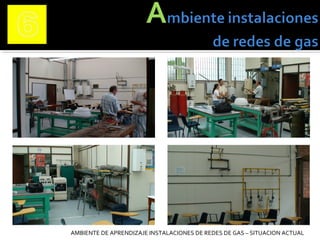

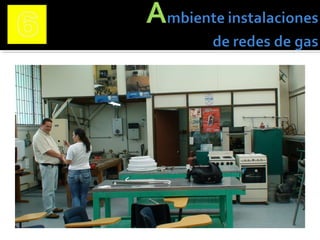

30. AMBIENTE DE APRENDIZAJE INSTALACIONES DE REDES DE GAS – SITUACION ACTUAL

31. AMBIENTE DE APRENDIZAJE INSTALACIONES DE REDES DE GAS – SITUACION ACTUAL

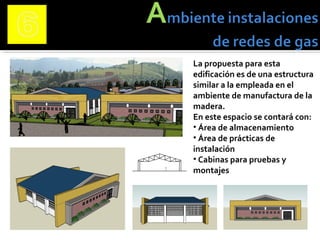

33. La propuesta para esta
edificación es de una estructura
similar a la empleada en el
ambiente de manufactura de la
madera.
En este espacio se contará con:
• Área de almacenamiento
• Área de prácticas de
instalación
• Cabinas para pruebas y
montajes

34. B
A
1 2 3 4 5

35.      
      
     
        
  
         
      
    
             
  
     
    
         
         
  
   
 
  
  
    
 
     
   
      
  
    

36. AÑO 1 AÑO 2 AÑO 3 AÑO 4 AÑO 5
ETAPA 1: VIA DE ACCESO, UNIDAD SANITARIA
PROVISIONAL, ALMACEN GENERAL DE
CONSTRUCCION Y PUENTE EN GUADUA
ETAPA 2: AMBIENTES PROCESOS
CONSTRUCTIVOS 1 Y 2 Y PATIO DE
CONSTRUCCION
ETAPA 3: AMBIENTE MANUFACTURA DE LA
MADERA
ETAPA 4: AMBIENTE INSTALACIONES DE REDES
DE GAS

37. AÑO 1 AÑO 2 AÑO 3 AÑO 4 AÑO 5
ETAPA 1:
VIA DE ACCESO, UNIDAD SANITARIA PROVISIONAL, ALMACEN
GENERAL DE CONSTRUCCION Y PUENTE EN GUADUA
LEVANTAMIENTO GENERAL DEL LOTE (EJECUTADO)
CERRAMIENTO PROVISIONAL (EJECUTADO)
DISEÑOS A NIVEL DE ANTEPROYECTO (EN EJECUCION)
DISEÑOS DEFINITIVOS
DESARROLLO DE ESPECIFICACIONES TECNICAS CONSTRUCCIONES DE LA
ETAPA 1
CALCULO DE CANTIDADES DE OBRA Y PRESUPUESTO DE LA ETAPA 1
DISEÑO DE LA PROGRAMACION DE OBRA DE LA ETAPA 1
EJECUCION DE LA CONSTRUCCION DE LA ETAPA 1

38.
SISTEMA DE GESTION DE LA
CALIDAD
REGIONAL CALDAS
CENTRO DE CONOCIMIENTO PARA LA FORMACION EN PROCESOS INDUSTRIALES Y TECNOLOGICOS Versión: 1
GANTT MAESTRO Código:
ELABORACION DE PROYECTO
PROYECTO:
AMBIENTES DE APRENDIZAJE DE TECNOLOGIAS PARA LA CONSTRUCCION - CENTRO DE CONOCIMIENTO PARA LA FORMACION EN PROCESOS INDUSTRIALES Y TECNOLOGICOS SENA REGIONAL CALDAS
CODIGO:
ESPECIALIDAD CONSTRUCCIÓN Fecha inicio: 16 5 8 Fecha final:
Factor de programación H D S M
INSTRUCTORES RESPONSABLES: JOHN JAIRO OSPINA - APARICIO MEJIA R. Convenciones: Programado:
Ejecutad
o:
D I A S H A B I L E S
No. ITEM
No. Horas 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 OBSERVACIONES
1 ANTEPROYECTO
1,1 Zonificacion general
1,2 Estudio de necesidades y areas
1,3 Diseño anteproyecto arquitectónico
1,4 Justificación
1,5 Socialización anteproyecto arquitectónico
1,6 Aprobación
2 PROYECTO
2,1 DISEÑO ARQUITECTONICO
2.1.1 Elaboración planos arquitectónicos
2,2 DISEÑO ESTRUCTURAL
2.2.1 Estudio de suelos
2.2.2 Memorias de cálculos estructurales
2.2.3 Elaboración planos estructurales
2,3 DISEÑO HIDROSANITARIO
2.3.1 Cálculo de demandas y tuberías
2.3.2 Elaboración planos de redes hidrosanitarias
2,4 DISEÑO RED ELECTRICA Y DE COMUNICACIONES
2.4.1 Cálculo de acometidas
2.4.2
Elaboración planos de redes eléctricas y de
comunicaciones
2,5 DISEÑO RED DE GAS
2,5,1 Cálculo de demandas y tuberías
2,5,2 Elaboración planos de redes de gas
3 CALCULO DE CANTIDADES DE OBRA
4 ENTREGA DE PROYECTO CONSTRUCTIVO
5
PLANEACION DE LA EJECUCION DEL PROYECTO A
PARTIR DE FpP
5,1 Formulación de objetivos
5,2 Fases del proyecto
5,3 Resultados de aprendizaje para cada fase
5,4 Planeación de técnicas didácticas
5,5
Identificar los ambientes de aprendizaje para el desarrollo
del proyecto
6 SOCIALIZACION PROYECTO FINAL

39. AÑO 1 AÑO 2 AÑO 3 AÑO 4 AÑO 5
ETAPA 2:
AMBIENTES PROCESOS CONSTRUCTIVOS 1 Y 2 Y PATIO DE
CONSTRUCCION
REPLANTEO DE LA ETAPA 2
DESARROLLO DE ESPECIFICACIONES TECNICAS CONSTRUCCIONES DE
LA ETAPA 2
CALCULO DE CANTIDADES DE OBRA Y PRESUPUESTO DE LA ETAPA 2
DISEÑO DE LA PROGRAMACION DE OBRA DE LA ETAPA 2
EJECUCION DE LA CONSTRUCCION DE LA ETAPA 2

40. AÑO 1 AÑO 2 AÑO 3 AÑO 4 AÑO 5
ETAPA 3:
AMBIENTE MANUFACTURA DE LA MADERA
REPLANTEO DE LA ETAPA 3
DESARROLLO DE ESPECIFICACIONES TECNICAS CONSTRUCCIONES DE LA
ETAPA 3
CALCULO DE CANTIDADES DE OBRA Y PRESUPUESTO DE LA ETAPA 3
DISEÑO DE LA PROGRAMACION DE OBRA DE LA ETAPA 3
EJECUCION DE LA CONSTRUCCION DE LA ETAPA 3

41. AÑO 1 AÑO 2 AÑO 3 AÑO 4 AÑO 5
ETAPA 4:
AMBIENTE INSTALACIONES DE REDES DE GAS
REPLANTEO DE LA ETAPA 4
DESARROLLO DE ESPECIFICACIONES TECNICAS CONSTRUCCIONES DE LA
ETAPA 4
CALCULO DE CANTIDADES DE OBRA Y PRESUPUESTO DE LA ETAPA 4
DISEÑO DE LA PROGRAMACION DE OBRA DE LA ETAPA 4
EJECUCION DE LA CONSTRUCCION DE LA ETAPA 4

42. RESPONSABLES:
JOHN JAIRO OSPINA INGENIERO CIVIL - INSTRUCTOR CONSTRUCCION 314 864 46 06
APARICIO MEJIA RENDON ARQUITECTO - INSTRUCTOR CONSTRUCCION 300 402 15 35
