Este documento presenta una introducción práctica de 40 minutos para crear un modelo 3D básico en SolidWorks. Explica cómo crear una pieza sencilla mediante operaciones como una extrusión base, un saliente extruído y un corte, y proporciona instrucciones paso a paso con imágenes para guiar al lector.

1. Empezar a trabajar con la Edición para educación de SolidWorks 2-1
2

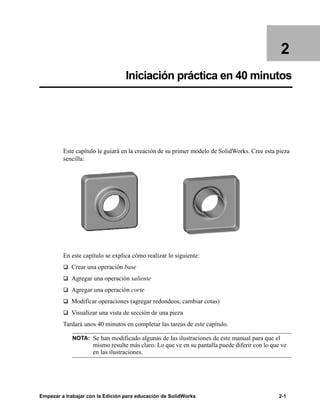

Iniciación práctica en 40 minutos
Este capítulo le guiará en la creación de su primer modelo de SolidWorks. Cree esta pieza
sencilla:
En este capítulo se explica cómo realizar lo siguiente:
q Crear una operación base
q Agregar una operación saliente
q Agregar una operación corte
q Modificar operaciones (agregar redondeos, cambiar cotas)
q Visualizar una vista de sección de una pieza
Tardará unos 40 minutos en completar las tareas de este capítulo.
NOTA: Se han modificado algunas de las ilustraciones de este manual para que el
mismo resulte más claro. Lo que ve en su pantalla puede diferir con lo que ve
en las ilustraciones.

2. Dominio de los conceptos básicos
2-2

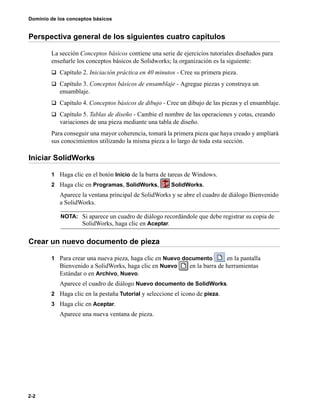

Perspectiva general de los siguientes cuatro capítulos
La sección Conceptos básicos contiene una serie de ejercicios tutoriales diseñados para
enseñarle los conceptos básicos de Solidworks; la organización es la siguiente:
q Capítulo 2. Iniciación práctica en 40 minutos - Cree su primera pieza.
q Capítulo 3. Conceptos básicos de ensamblaje - Agregue piezas y construya un
ensamblaje.
q Capítulo 4. Conceptos básicos de dibujo - Cree un dibujo de las piezas y el ensamblaje.
q Capítulo 5. Tablas de diseño - Cambie el nombre de las operaciones y cotas, creando
variaciones de una pieza mediante una tabla de diseño.
Para conseguir una mayor coherencia, tomará la primera pieza que haya creado y ampliará
sus conocimientos utilizando la misma pieza a lo largo de toda esta sección.
Iniciar SolidWorks
1 Haga clic en el botón Inicio de la barra de tareas de Windows.
2 Haga clic en Programas, SolidWorks, SolidWorks.
Aparece la ventana principal de SolidWorks y se abre el cuadro de diálogo Bienvenido
a SolidWorks.
Crear un nuevo documento de pieza
1 Para crear una nueva pieza, haga clic en Nuevo documento en la pantalla
Bienvenido a SolidWorks, haga clic en Nuevo en la barra de herramientas
Estándar o en Archivo, Nuevo.
Aparece el cuadro de diálogo Nuevo documento de SolidWorks.
2 Haga clic en la pestaña Tutorial y seleccione el icono de pieza.
3 Haga clic en Aceptar.
Aparece una nueva ventana de pieza.
NOTA: Si aparece un cuadro de diálogo recordándole que debe registrar su copia de
SolidWorks, haga clic en Aceptar.

3. Capítulo 2 Iniciación práctica en 40 minutos
Empezar a trabajar con la Edición para educación de SolidWorks 2-3

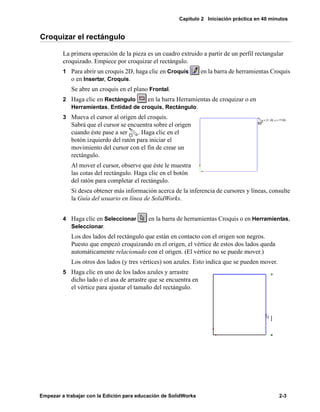

Croquizar el rectángulo
La primera operación de la pieza es un cuadro extruido a partir de un perfil rectangular
croquizado. Empiece por croquizar el rectángulo.
1 Para abrir un croquis 2D, haga clic en Croquis en la barra de herramientas Croquis
o en Insertar, Croquis.
Se abre un croquis en el plano Frontal.
2 Haga clic en Rectángulo en la barra Herramientas de croquizar o en
Herramientas, Entidad de croquis, Rectángulo.
3 Mueva el cursor al origen del croquis.
Sabrá que el cursor se encuentra sobre el origen
cuando éste pase a ser . Haga clic en el
botón izquierdo del ratón para iniciar el
movimiento del cursor con el fin de crear un
rectángulo.
Al mover el cursor, observe que éste le muestra
las cotas del rectángulo. Haga clic en el botón
del ratón para completar el rectángulo.
Si desea obtener más información acerca de la inferencia de cursores y líneas, consulte
la Guía del usuario en línea de SolidWorks.
4 Haga clic en Seleccionar en la barra de herramientas Croquis o en Herramientas,
Seleccionar.
Los dos lados del rectángulo que están en contacto con el origen son negros.
Puesto que empezó croquizando en el origen, el vértice de estos dos lados queda
automáticamente relacionado con el origen. (El vértice no se puede mover.)
Los otros dos lados (y tres vértices) son azules. Esto indica que se pueden mover.
5 Haga clic en uno de los lados azules y arrastre
dicho lado o el asa de arrastre que se encuentra en
el vértice para ajustar el tamaño del rectángulo.

4. Dominio de los conceptos básicos
2-4

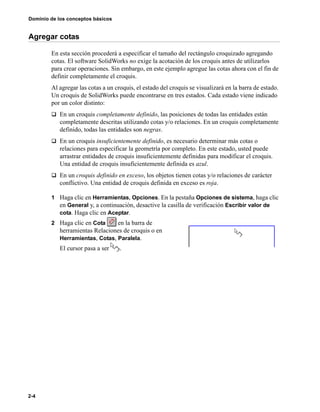

Agregar cotas
En esta sección procederá a especificar el tamaño del rectángulo croquizado agregando
cotas. El software SolidWorks no exige la acotación de los croquis antes de utilizarlos
para crear operaciones. Sin embargo, en este ejemplo agregue las cotas ahora con el fin de
definir completamente el croquis.
Al agregar las cotas a un croquis, el estado del croquis se visualizará en la barra de estado.
Un croquis de SolidWorks puede encontrarse en tres estados. Cada estado viene indicado
por un color distinto:
q En un croquis completamente definido, las posiciones de todas las entidades están
completamente descritas utilizando cotas y/o relaciones. En un croquis completamente
definido, todas las entidades son negras.
q En un croquis insuficientemente definido, es necesario determinar más cotas o
relaciones para especificar la geometría por completo. En este estado, usted puede
arrastrar entidades de croquis insuficientemente definidas para modificar el croquis.
Una entidad de croquis insuficientemente definida es azul.
q En un croquis definido en exceso, los objetos tienen cotas y/o relaciones de carácter
conflictivo. Una entidad de croquis definida en exceso es roja.
1 Haga clic en Herramientas, Opciones. En la pestaña Opciones de sistema, haga clic
en General y, a continuación, desactive la casilla de verificación Escribir valor de
cota. Haga clic en Aceptar.
2 Haga clic en Cota en la barra de
herramientas Relaciones de croquis o en
Herramientas, Cotas, Paralela.
El cursor pasa a ser .

5. Capítulo 2 Iniciación práctica en 40 minutos
Empezar a trabajar con la Edición para educación de SolidWorks 2-5

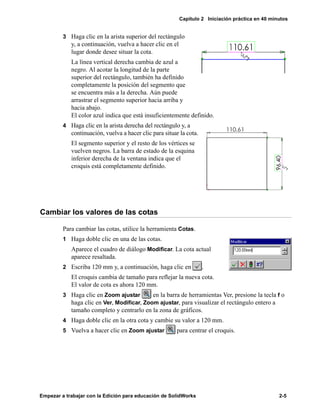

3 Haga clic en la arista superior del rectángulo
y, a continuación, vuelva a hacer clic en el
lugar donde desee situar la cota.
La línea vertical derecha cambia de azul a
negro. Al acotar la longitud de la parte
superior del rectángulo, también ha definido
completamente la posición del segmento que
se encuentra más a la derecha. Aún puede
arrastrar el segmento superior hacia arriba y
hacia abajo.
El color azul indica que está insuficientemente definido.
4 Haga clic en la arista derecha del rectángulo y, a
continuación, vuelva a hacer clic para situar la cota.
El segmento superior y el resto de los vértices se
vuelven negros. La barra de estado de la esquina
inferior derecha de la ventana indica que el
croquis está completamente definido.
Cambiar los valores de las cotas
Para cambiar las cotas, utilice la herramienta Cotas.
1 Haga doble clic en una de las cotas.
Aparece el cuadro de diálogo Modificar. La cota actual
aparece resaltada.
2 Escriba 120 mm y, a continuación, haga clic en .
El croquis cambia de tamaño para reflejar la nueva cota.
El valor de cota es ahora 120 mm.
3 Haga clic en Zoom ajustar en la barra de herramientas Ver, presione la tecla f o
haga clic en Ver, Modificar, Zoom ajustar, para visualizar el rectángulo entero a
tamaño completo y centrarlo en la zona de gráficos.
4 Haga doble clic en la otra cota y cambie su valor a 120 mm.
5 Vuelva a hacer clic en Zoom ajustar para centrar el croquis.

6. Dominio de los conceptos básicos
2-6

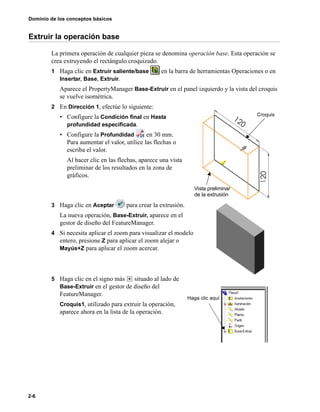

Extruir la operación base
La primera operación de cualquier pieza se denomina operación base. Esta operación se
crea extruyendo el rectángulo croquizado.
1 Haga clic en Extruir saliente/base en la barra de herramientas Operaciones o en
Insertar, Base, Extruir.
Aparece el PropertyManager Base-Extruir en el panel izquierdo y la vista del croquis
se vuelve isométrica.
2 En Dirección 1, efectúe lo siguiente:
• Configure la Condición final en Hasta
profundidad especificada.
• Configure la Profundidad en 30 mm.
Para aumentar el valor, utilice las flechas o
escriba el valor.
Al hacer clic en las flechas, aparece una vista
preliminar de los resultados en la zona de
gráficos.
3 Haga clic en Aceptar para crear la extrusión.
La nueva operación, Base-Extruir, aparece en el
gestor de diseño del FeatureManager.
4 Si necesita aplicar el zoom para visualizar el modelo
entero, presione Z para aplicar el zoom alejar o
Mayús+Z para aplicar el zoom acercar.
5 Haga clic en el signo más situado al lado de
Base-Extruir en el gestor de diseño del
FeatureManager.
Croquis1, utilizado para extruir la operación,
aparece ahora en la lista de la operación.
Croquis
Vista preliminar
de la extrusión
Haga clic aquí

7. Capítulo 2 Iniciación práctica en 40 minutos
Empezar a trabajar con la Edición para educación de SolidWorks 2-7

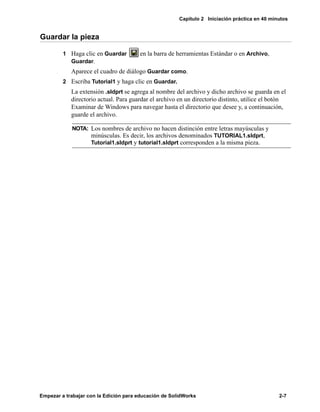

Guardar la pieza
1 Haga clic en Guardar en la barra de herramientas Estándar o en Archivo,
Guardar.
Aparece el cuadro de diálogo Guardar como.
2 Escriba Tutorial1 y haga clic en Guardar.
La extensión .sldprt se agrega al nombre del archivo y dicho archivo se guarda en el
directorio actual. Para guardar el archivo en un directorio distinto, utilice el botón
Examinar de Windows para navegar hasta el directorio que desee y, a continuación,
guarde el archivo.
NOTA: Los nombres de archivo no hacen distinción entre letras mayúsculas y
minúsculas. Es decir, los archivos denominados TUTORIAL1.sldprt,
Tutorial1.sldprt y tutorial1.sldprt corresponden a la misma pieza.

8. Dominio de los conceptos básicos
2-8

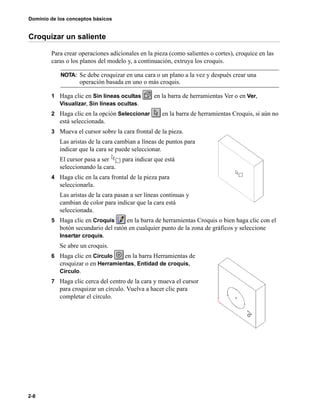

Croquizar un saliente
Para crear operaciones adicionales en la pieza (como salientes o cortes), croquice en las
caras o los planos del modelo y, a continuación, extruya los croquis.
1 Haga clic en Sin líneas ocultas en la barra de herramientas Ver o en Ver,
Visualizar, Sin líneas ocultas.
2 Haga clic en la opción Seleccionar en la barra de herramientas Croquis, si aún no
está seleccionada.
3 Mueva el cursor sobre la cara frontal de la pieza.
Las aristas de la cara cambian a líneas de puntos para
indicar que la cara se puede seleccionar.
El cursor pasa a ser para indicar que está
seleccionando la cara.
4 Haga clic en la cara frontal de la pieza para
seleccionarla.
Las aristas de la cara pasan a ser líneas continuas y
cambian de color para indicar que la cara está
seleccionada.
5 Haga clic en Croquis en la barra de herramientas Croquis o bien haga clic con el
botón secundario del ratón en cualquier punto de la zona de gráficos y seleccione
Insertar croquis.
Se abre un croquis.
6 Haga clic en Círculo en la barra Herramientas de
croquizar o en Herramientas, Entidad de croquis,
Círculo.
7 Haga clic cerca del centro de la cara y mueva el cursor
para croquizar un círculo. Vuelva a hacer clic para
completar el círculo.
NOTA: Se debe croquizar en una cara o un plano a la vez y después crear una
operación basada en uno o más croquis.

9. Capítulo 2 Iniciación práctica en 40 minutos
Empezar a trabajar con la Edición para educación de SolidWorks 2-9

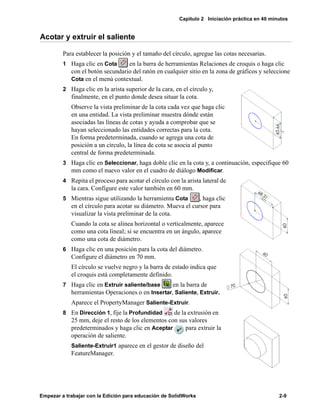

Acotar y extruir el saliente
Para establecer la posición y el tamaño del círculo, agregue las cotas necesarias.
1 Haga clic en Cota en la barra de herramientas Relaciones de croquis o haga clic
con el botón secundario del ratón en cualquier sitio en la zona de gráficos y seleccione
Cota en el menú contextual.
2 Haga clic en la arista superior de la cara, en el círculo y,
finalmente, en el punto donde desea situar la cota.
Observe la vista preliminar de la cota cada vez que haga clic
en una entidad. La vista preliminar muestra dónde están
asociadas las líneas de cotas y ayuda a comprobar que se
hayan seleccionado las entidades correctas para la cota.
En forma predeterminada, cuando se agrega una cota de
posición a un círculo, la línea de cota se asocia al punto
central de forma predeterminada.
3 Haga clic en Seleccionar, haga doble clic en la cota y, a continuación, especifique 60
mm como el nuevo valor en el cuadro de diálogo Modificar.
4 Repita el proceso para acotar el círculo con la arista lateral de
la cara. Configure este valor también en 60 mm.
5 Mientras sigue utilizando la herramienta Cota , haga clic
en el círculo para acotar su diámetro. Mueva el cursor para
visualizar la vista preliminar de la cota.
Cuando la cota se alinea horizontal o verticalmente, aparece
como una cota lineal; si se encuentra en un ángulo, aparece
como una cota de diámetro.
6 Haga clic en una posición para la cota del diámetro.
Configure el diámetro en 70 mm.
El círculo se vuelve negro y la barra de estado indica que
el croquis está completamente definido.
7 Haga clic en Extruir saliente/base en la barra de
herramientas Operaciones o en Insertar, Saliente, Extruir.
Aparece el PropertyManager Saliente-Extruir.
8 En Dirección 1, fije la Profundidad de la extrusión en
25 mm, deje el resto de los elementos con sus valores
predeterminados y haga clic en Aceptar para extruir la
operación de saliente.
Saliente-Extruir1 aparece en el gestor de diseño del
FeatureManager.

10. Dominio de los conceptos básicos
2-10

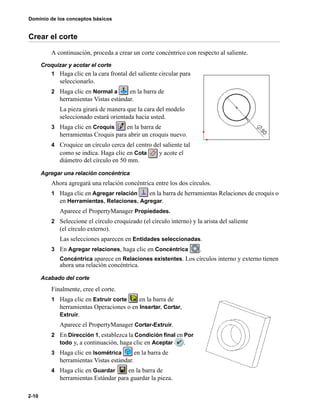

Crear el corte
A continuación, proceda a crear un corte concéntrico con respecto al saliente.
Croquizar y acotar el corte
1 Haga clic en la cara frontal del saliente circular para
seleccionarlo.
2 Haga clic en Normal a en la barra de
herramientas Vistas estándar.
La pieza girará de manera que la cara del modelo
seleccionado estará orientada hacia usted.
3 Haga clic en Croquis en la barra de
herramientas Croquis para abrir un croquis nuevo.
4 Croquice un círculo cerca del centro del saliente tal
como se indica. Haga clic en Cota y acote el
diámetro del círculo en 50 mm.
Agregar una relación concéntrica
Ahora agregará una relación concéntrica entre los dos círculos.
1 Haga clic en Agregar relación en la barra de herramientas Relaciones de croquis o
en Herramientas, Relaciones, Agregar.
Aparece el PropertyManager Propiedades.
2 Seleccione el círculo croquizado (el círculo interno) y la arista del saliente
(el círculo externo).
Las selecciones aparecen en Entidades seleccionadas.
3 En Agregar relaciones, haga clic en Concéntrica .
Concéntrica aparece en Relaciones existentes. Los círculos interno y externo tienen
ahora una relación concéntrica.
Acabado del corte
Finalmente, cree el corte.
1 Haga clic en Extruir corte en la barra de
herramientas Operaciones o en Insertar, Cortar,
Extruir.
Aparece el PropertyManager Cortar-Extruir.
2 En Dirección 1, establezca la Condición final en Por
todo y, a continuación, haga clic en Aceptar .
3 Haga clic en Isométrica en la barra de
herramientas Vistas estándar.
4 Haga clic en Guardar en la barra de
herramientas Estándar para guardar la pieza.

11. Capítulo 2 Iniciación práctica en 40 minutos
Empezar a trabajar con la Edición para educación de SolidWorks 2-11
Redondear las esquinas de la pieza
En esta sección, redondeará las cuatro esquinas de la pieza. Puesto que todos los
redondeos tendrán un mismo radio (10 mm), puede crearlos todos como una única
operación.
1 Haga clic en Oculto en gris . Esto facilita la
selección de las aristas ocultas.
2 Haga clic en la arista de la primera esquina para
seleccionarla.
Observe cómo se resaltan las caras, las aristas y los
vértices cuando el cursor les pasa por encima,
identificando los objetos seleccionables.
Observe asimismo la forma cambiante del cursor:
3 Haga clic en Girar vista en la barra de herramientas Ver o en Ver, Modificar, Girar
y arrastre la pieza para hacerla girar aproximadamente de este modo.
4 Haga clic en Seleccionar , mantenga
presionada la tecla Ctrl y haga clic en las aristas de
las cuatro esquinas.
Arista
Cara
Vértice
Seleccione estas cuatro aristas

12. Dominio de los conceptos básicos
2-12

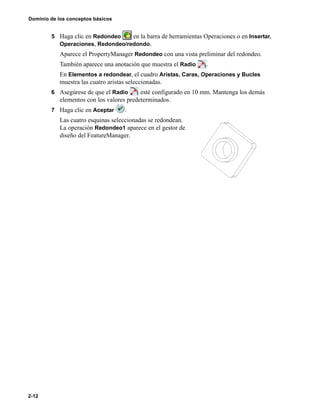

5 Haga clic en Redondeo en la barra de herramientas Operaciones o en Insertar,
Operaciones, Redondeo/redondo.
Aparece el PropertyManager Redondeo con una vista preliminar del redondeo.
También aparece una anotación que muestra el Radio .
En Elementos a redondear, el cuadro Aristas, Caras, Operaciones y Bucles
muestra las cuatro aristas seleccionadas.
6 Asegúrese de que el Radio esté configurado en 10 mm. Mantenga los demás
elementos con los valores predeterminados.
7 Haga clic en Aceptar .
Las cuatro esquinas seleccionadas se redondean.
La operación Redondeo1 aparece en el gestor de
diseño del FeatureManager.

13. Capítulo 2 Iniciación práctica en 40 minutos
Empezar a trabajar con la Edición para educación de SolidWorks 2-13

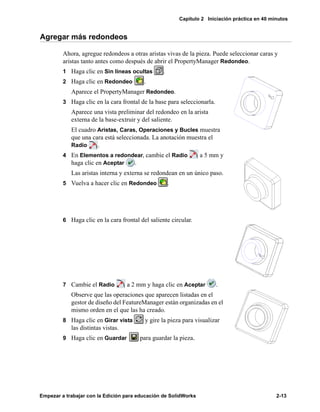

Agregar más redondeos
Ahora, agregue redondeos a otras aristas vivas de la pieza. Puede seleccionar caras y
aristas tanto antes como después de abrir el PropertyManager Redondeo.
1 Haga clic en Sin líneas ocultas .
2 Haga clic en Redondeo .
Aparece el PropertyManager Redondeo.
3 Haga clic en la cara frontal de la base para seleccionarla.
Aparece una vista preliminar del redondeo en la arista
externa de la base-extruir y del saliente.
El cuadro Aristas, Caras, Operaciones y Bucles muestra
que una cara está seleccionada. La anotación muestra el
Radio .
4 En Elementos a redondear, cambie el Radio a 5 mm y
haga clic en Aceptar .
Las aristas interna y externa se redondean en un único paso.
5 Vuelva a hacer clic en Redondeo .
6 Haga clic en la cara frontal del saliente circular.
7 Cambie el Radio a 2 mm y haga clic en Aceptar .
Observe que las operaciones que aparecen listadas en el
gestor de diseño del FeatureManager están organizadas en el
mismo orden en el que las ha creado.
8 Haga clic en Girar vista y gire la pieza para visualizar
las distintas vistas.
9 Haga clic en Guardar para guardar la pieza.

14. Dominio de los conceptos básicos
2-14

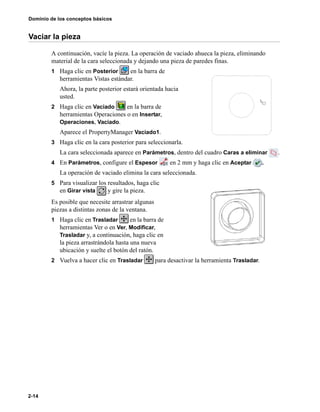

Vaciar la pieza
A continuación, vacíe la pieza. La operación de vaciado ahueca la pieza, eliminando
material de la cara seleccionada y dejando una pieza de paredes finas.
1 Haga clic en Posterior en la barra de
herramientas Vistas estándar.
Ahora, la parte posterior estará orientada hacia
usted.
2 Haga clic en Vaciado en la barra de
herramientas Operaciones o en Insertar,
Operaciones, Vaciado.
Aparece el PropertyManager Vaciado1.
3 Haga clic en la cara posterior para seleccionarla.
La cara seleccionada aparece en Parámetros, dentro del cuadro Caras a eliminar .
4 En Parámetros, configure el Espesor en 2 mm y haga clic en Aceptar .
La operación de vaciado elimina la cara seleccionada.
5 Para visualizar los resultados, haga clic
en Girar vista y gire la pieza.
Es posible que necesite arrastrar algunas
piezas a distintas zonas de la ventana.
1 Haga clic en Trasladar en la barra de
herramientas Ver o en Ver, Modificar,
Trasladar y, a continuación, haga clic en
la pieza arrastrándola hasta una nueva
ubicación y suelte el botón del ratón.
2 Vuelva a hacer clic en Trasladar para desactivar la herramienta Trasladar.

15. Capítulo 2 Iniciación práctica en 40 minutos
Empezar a trabajar con la Edición para educación de SolidWorks 2-15

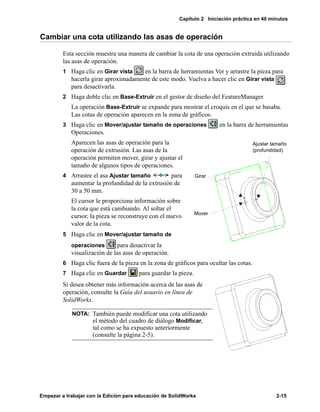

Cambiar una cota utilizando las asas de operación
Esta sección muestra una manera de cambiar la cota de una operación extruida utilizando
las asas de operación.
1 Haga clic en Girar vista en la barra de herramientas Ver y arrastre la pieza para
hacerla girar aproximadamente de este modo. Vuelva a hacer clic en Girar vista
para desactivarla.
2 Haga doble clic en Base-Extruir en el gestor de diseño del FeatureManager.
La operación Base-Extruir se expande para mostrar el croquis en el que se basaba.
Las cotas de operación aparecen en la zona de gráficos.
3 Haga clic en Mover/ajustar tamaño de operaciones en la barra de herramientas
Operaciones.
Aparecen las asas de operación para la
operación de extrusión. Las asas de la
operación permiten mover, girar y ajustar el
tamaño de algunos tipos de operaciones.
4 Arrastre el asa Ajustar tamaño para
aumentar la profundidad de la extrusión de
30 a 50 mm.
El cursor le proporciona información sobre
la cota que está cambiando. Al soltar el
cursor, la pieza se reconstruye con el nuevo
valor de la cota.
5 Haga clic en Mover/ajustar tamaño de
operaciones para desactivar la
visualización de las asas de operación.
6 Haga clic fuera de la pieza en la zona de gráficos para ocultar las cotas.
7 Haga clic en Guardar para guardar la pieza.
Si desea obtener más información acerca de las asas de
operación, consulte la Guía del usuario en línea de
SolidWorks.
NOTA: También puede modificar una cota utilizando
el método del cuadro de diálogo Modificar,
tal como se ha expuesto anteriormente
(consulte la página 2-5).
Girar
Mover
Ajustar tamaño
(profundidad)

16. Dominio de los conceptos básicos
2-16

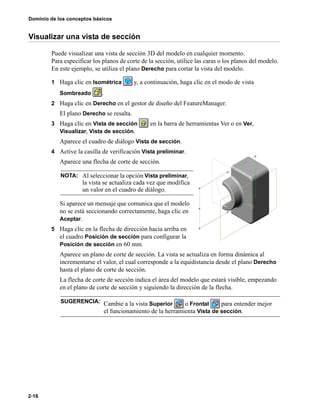

Visualizar una vista de sección
Puede visualizar una vista de sección 3D del modelo en cualquier momento.
Para especificar los planos de corte de la sección, utilice las caras o los planos del modelo.
En este ejemplo, se utiliza el plano Derecho para cortar la vista del modelo.
1 Haga clic en Isométrica y, a continuación, haga clic en el modo de vista
Sombreado .
2 Haga clic en Derecho en el gestor de diseño del FeatureManager.
El plano Derecho se resalta.
3 Haga clic en Vista de sección en la barra de herramientas Ver o en Ver,
Visualizar, Vista de sección.
Aparece el cuadro de diálogo Vista de sección.
4 Active la casilla de verificación Vista preliminar.
Aparece una flecha de corte de sección.
Si aparece un mensaje que comunica que el modelo
no se está seccionando correctamente, haga clic en
Aceptar.
5 Haga clic en la flecha de dirección hacia arriba en
el cuadro Posición de sección para configurar la
Posición de sección en 60 mm.
Aparece un plano de corte de sección. La vista se actualiza en forma dinámica al
incrementarse el valor, el cual corresponde a la equidistancia desde el plano Derecho
hasta el plano de corte de sección.
La flecha de corte de sección indica el área del modelo que estará visible, empezando
en el plano de corte de sección y siguiendo la dirección de la flecha.
NOTA: Al seleccionar la opción Vista preliminar,
la vista se actualiza cada vez que modifica
un valor en el cuadro de diálogo.
SUGERENCIA: Cambie a la vista Superior o Frontal para entender mejor
el funcionamiento de la herramienta Vista de sección.

17. Capítulo 2 Iniciación práctica en 40 minutos
Empezar a trabajar con la Edición para educación de SolidWorks 2-17

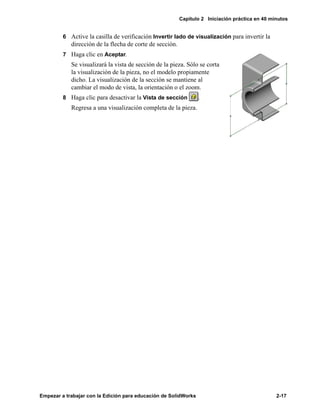

6 Active la casilla de verificación Invertir lado de visualización para invertir la
dirección de la flecha de corte de sección.
7 Haga clic en Aceptar.
Se visualizará la vista de sección de la pieza. Sólo se corta
la visualización de la pieza, no el modelo propiamente
dicho. La visualización de la sección se mantiene al
cambiar el modo de vista, la orientación o el zoom.
8 Haga clic para desactivar la Vista de sección .
Regresa a una visualización completa de la pieza.
