soliworks-Rampa.docx
1. FACULTAD DE INGENIERÍA INDUSTRIAL
CURSO : Dibujo Industrial
PROFESOR : Ing.Oswaldo Rojas Lazo
TEMAS : Base cilíndrica con rampa triangular en soliworks
ALUMNA :
Loayza Rondinel, Silvia 07170044
AÑO:
2015
Universidad del Perú, DECANA DE AMÉRICA
2. DIBUJO INDUSTRIAL
1
INDICE
1. DATOS DEL EJERCICIO ..................................................................................... 2
2. FUNCIONES BÁSICAS DEL PROGRAMA SOLIDWORKS.......................... 3
3. PASOS PARA LA ELABORACIÓN DE UN SÓLIDO .....................................6
4. CONCLUSIONES Y RECOMENDACIONES:.................................................26
3. DIBUJO INDUSTRIAL
2
BASE CILINDRICA CON RAMPA TRIANGULAR
1. DATOS DEL EJERCICIO
Prisma triangular de 100x 100mm de lado con una altura de 100 mm… (a)
Cilindro que pasa por los cuatro vértices del cuadrado con una altura de 20
mm……(b)
Ranura rectangular centrada a 12 mm del borde con una profundidad de 10
mm… (c)
Perforación cilíndrica centrada pasante con un diámetro de 40 mm… (d)
4. DIBUJO INDUSTRIAL
3
2. FUNCIONES BÁSICAS DEL PROGRAMA SOLIDWORKS
Para iniciar con SolidWorks es necesario explicar algunos elementos con los que
cuenta el programa. Son elementos básicos que se utilizan al realizar figuras
sencillas, piezas mecánicas o algún otro diseño.
Perspectiva general de la ventana de SolidWorks:
Aparece un origen de croquis en el centro de la zona de gráficos.
Aparece la inscripción Editando croquis1 en la barra de estado que se
encuentra en la parte inferior de la pantalla.
Aparece Sketch1 en el gestor de diseño del FeatureManager.
La barra de estado muestra la posición del cursor o de la herramienta de
croquizar en relación con el origen del croquis.
5. DIBUJO INDUSTRIAL
4
SolidWorks ofrece una completavariedad de herramientas de croquizarpara la creación
de geometría de perfiles.

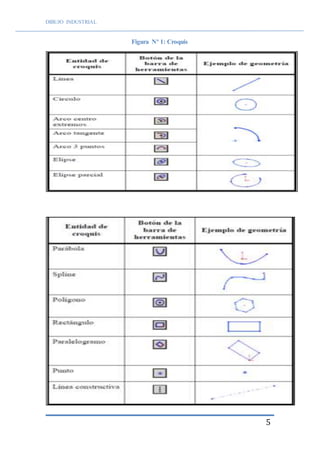

El siguiente cuadro muestra las entidades básicas de croquis que están disponibles de
manera predeterminada en la barra de herramientas Croquis.
Barra de menús
ComandManager
Comando
Gestor de diseño del
FeatureManager
Barra de herramientas
transparente Ver
Esquina de confirmación con
indicador de croquis
7. DIBUJO INDUSTRIAL
6
3. PASOS PARA LA ELABORACIÓN DE UN SÓLIDO
PASO 1: Ingreso al software SOLIWORKS 2014.
PASO 2: Al iniciar el programa se muestra la pantalla que se presenta en la figura.
Abrimos un archivo nuevo, como se muestra en la figura
8. DIBUJO INDUSTRIAL
7
Figura Nº 2: Interface del programa
Paso 3: Selección del archivo correspondiente para crear el modelado del sólido.
En la nueva ventana se observan tres opciones:
La primera (PIEZA), se utiliza para realizar diseños de figuras o piezas
en 3D.
La segunda (ENSAMBLAJE) se utiliza en la elaboración de diseños
que necesitan ser armados basándose en ensamblajes.
La tercera(DIBUJO) se usa para obtener las vistas ortogonales de una
pieza o ensamble en 2D.
La opción “Pieza” ofrece la mayoría de los elementos principales de trabajo.
Aquí se realizan los diseños para crear ensambles.
Damos clic en el dibujo señalado para realizar el modelado de sólido.
10. DIBUJO INDUSTRIAL
9

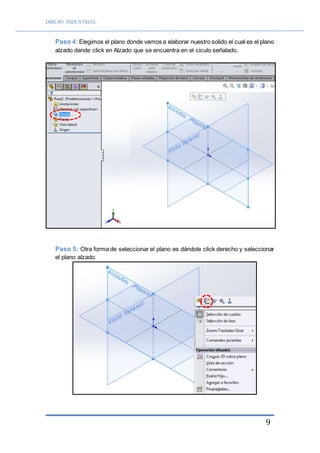

Paso 4: Elegimos el plano donde vamos a elaborar nuestro solido el cual es el plano
alzado dande click en Alzado que se encuentra en el ciculo señalado.
Paso 5: Otra forma de seleccionar el plano es dándole click derecho y seleccionar
el plano alzado.
11. DIBUJO INDUSTRIAL
10
Paso 6: Construimos un cuadrado, usamos el botón de la barra de herramientas
del croquis.
Paso 7: Creamos un cuadrado de lado 100mm, usamos los parámetros para dar las
medidas que se encuentra en la parte inferior izquierda.
12. DIBUJO INDUSTRIAL
11
Paso 7: Hacemos Clic en salir del croquis, seleccionamos el comando Extruir a una
distancia de 100mm
13. DIBUJO INDUSTRIAL
12
Paso 8: Seleccionamos el plano a trabajar en el cuadrado y damos click derescho
y seleccionamos crear nuevo croquis en el .
14. DIBUJO INDUSTRIAL
13
Paso 9: Dibujamos un triángulo rectángulo en el plano, usamos el comando línea
del croquis.
Paso 10: Elegimos el comando cortar-extruir el triángulo rectángulo a una distancia
de 100 mm.
15. DIBUJO INDUSTRIAL
14
Paso 10: clic en el icono que tiene una formade esfera de colores que se encuentra
en la barra superior.
Seleccionamos la pieza y luego el color amarrillo a para nuestro sólido como se indica
en la figura.
16. DIBUJO INDUSTRIAL
15
Paso 11: Seleccionamos el plano inferior del rectángulo para dibujar una circunferencia
que es la base de nuestra figura a realizar.
Paso 12: Finalizamos el croquis y Extruimos a una distancia de 20mm.
18. DIBUJO INDUSTRIAL
17
Paso 14: Dibujamos un rectángulo interno con una distancia de 12mm para ello
usamos la cota inteligente como se muestra en la figura.
Paso 15: Finalizamos el croquis y seleccionamos el comando cortar-extruir a una
distancia de 10mm.
19. DIBUJO INDUSTRIAL
18

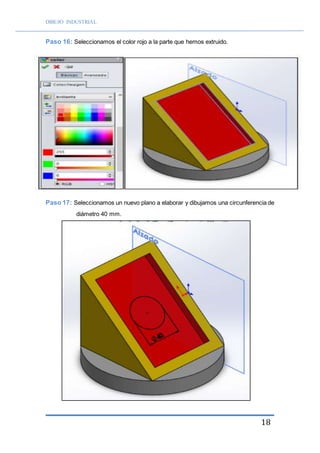

Paso 16: Seleccionamos el color rojo a la parte que hemos extruido.
Paso 17: Seleccionamos un nuevo plano a elaborar y dibujamos una circunferencia de
diámetro 40 mm.
20. DIBUJO INDUSTRIAL
19
Paso 18: Finalizamos el croquis y selecionamos el plano de la circunferencia.Usamos
el comando cortar-extruir y escogemos la opcion todo.
Paso 19: El sólido nos queda de la siguiente manera.
21. DIBUJO INDUSTRIAL
20

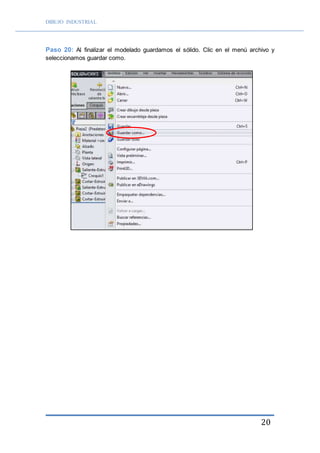

Paso 20: Al finalizar el modelado guardamos el sólido. Clic en el menú archivo y
seleccionamos guardar como.
22. DIBUJO INDUSTRIAL
21
Paso 21: Para crear las vistas seleccionamos en el menú archivo la opción
crear dibujo desde pieza.
Paso 22: Aparece una ventana con las opciones para elegir el tamaño de la
hoja que se va a usar.
23. DIBUJO INDUSTRIAL
22
Paso 23: Después de arrastrar la vista frontal a la hoja de dibujo seleccionamos
las demás vistas necesarias.
Arrastras la vista que
seleccionas del cuadro a
la hoja del dibujo.
24. DIBUJO INDUSTRIAL
23

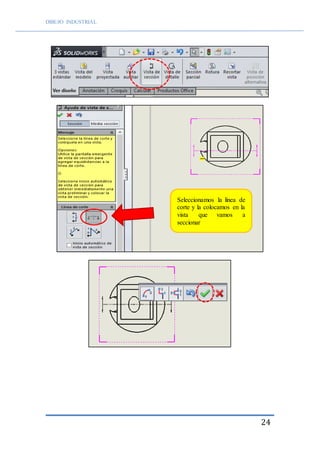

Paso 24: Seleccionamos en la barra de menú la opción vista de sección para realizar
la sección.
Clic en el check
para crear las vistas
seleccionadas.
Es necesario mostrar la vista
frontal en sección, pero
primero se debe borrar dicha
vista, para ello clic derecho
sobre la misma y se selecciona
la opción eliminar.
27. DIBUJO INDUSTRIAL
26
4. CONCLUSIONES Y RECOMENDACIONES:
Conclusiones
Se puede concluir que el programa de SolidWorks adopta y perfecciona las
funciones que ya existían en los mejores productos de CAD en 3D del
mercado. El nuevo programa refleja una labor intensa de I+D centrada
directamente en el rendimiento, la característica más valorada por
diseñadores e ingenieros de CAD.
Este aumento de velocidad revolucionario se calculó según las ganancias de
productividad registradas durante la creación y modificación de grandes
ensamblajes y dibujos a través de flujos de trabajo adaptados a los datos y
entornos del usuario de forma realista.
Favoreciendo la integración de SolidWorksy del software de simulación de
SolidWorks, los nuevos sensores de simulación advierten al usuario en caso
de que las piezas y los montajes no se ajusten a los límites establecidos por
éste. En cualquier momento del proceso de diseño, los usuarios pueden
establecer objetivos comolos valores permitidos de tensión, desplazamiento,
peso de la pieza, medición, interferencia o datos de simulación. Ningún
programa de CAD ofrece ese nivel de función de alerta de tipo "ajusta y
olvida".
Recomendaciones
Se recomienda el uso del programa debido a que cuenta con herramientas
que permite hacer simulación de los objetos que se diseña. Además,
considerar que el software es una versión de diseño más actualizado y
requerido por las empresas.
