Una mesa de mezclas está formada por entradas, potenciómetros, botones y sliders organizados en pistas. Las entradas reciben sonido de diferentes fuentes a través de conectores como XLR, jack y RCA y cuentan con potenciómetros de ganancia. Las pistas incluyen controles de ecualización, volumen y envíos para procesar señales de forma independiente.

1. Mixers - ConsolasConectando la cadena de sonido

2. De qué está formada una mesa de mezclaClavijas de entradas y salidasPotenciómetrosBotones (interruptores)Deslizadores, fader o sliders (potenciómetro lineal)Todo ello esta organizado en pistas

3. La Mesa de Mezcla

4. Mesa de mezclasEntradasRecogen el sonido:Las fuentes de sonido pueden muy variadas y trabajar a diferente voltaje, por ello existe un potenciómetro de regulación de voltaje (gain).Existen diferentes clavijas adecuadas a diferente fuentes de sonido. Así tenemos:XLR: Micrófonos de calidad (o no), teclados, samplersJack: Guitarra, bajo, sintes, micrófonos.RCA: Equipos de música, dvd, reproductores MP3.

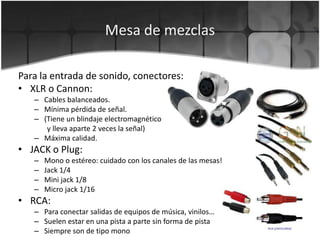

5. Mesa de mezclasPara la entrada de sonido, conectores:XLR o Cannon:Cables balanceados.Mínima pérdida de señal. (Tiene un blindaje electromagnético y lleva aparte 2 veces la señal)Máxima calidad.JACK o Plug:Mono o estéreo: cuidado con los canales de las mesas!Jack 1/4Mini jack 1/8Micro jack 1/16RCA:Para conectar salidas de equipos de música, vinilos…Suelen estar en una pista a parte sin forma de pistaSiempre son de tipo mono

6. Mesa de mezclas - Jacks

7. Mesa de mezclas - BalanceadosTiene 3 cables:1 el neutro: no lleva electricidad

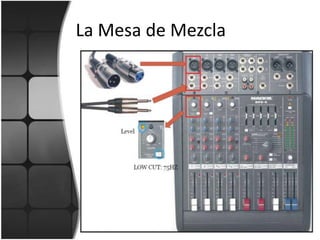

8. 2 llevan sonido: cada uno con la fase opuesta al otro

9. Si hay interferencias electromagnéticas estas se eliminan en la llegada al juntar las 2 ondas. Además se amplifica la señal.La Mesa de Mezcla

10. Mesa de mezclas - EQZona de ecualización: Existen unos potenciómetros que actúan aumentando odisminuyendo los decibelios de la frecuencia donde trabajan:Hi: suele actuar en la banda de los 12kHz

11. Mid: 2,5kHz

12. Low: 80Hz

13. A veces existe un potenciómetro selector de frecuencia y otropara aumentar o disminuir los decibelios en esa frecuencia

14. La Mesa de Mezcla

15. Mesa de mezclas - SendsEnvíos:Sirven para “enviar” el sonido a otro lugar (procesador deefectos, por ejemplo) y tratarlo a parte.Se usan Sends, Bus y Aux

16. La Mesa de Mezcla
