1. Universidad Politécnica Salesiana
Procesamiento Digital de Audio
Unidad 5
“Grabación de audio de
fuentes externas”

2. Profesor
Ing. Orlando Barcia Ayala
Website: www.orlandobarcia.com
E-mail:
obarciaa@gye.ups.edu.ec
obarcia@orlandobarcia.com
Este documento puede descargarlo desde:
http://www.orlandobarcia.com/

3. Sonidos sin compresión
• Frecuencia de muestreo
• Profundidad de bits (del sonido)
• Canales

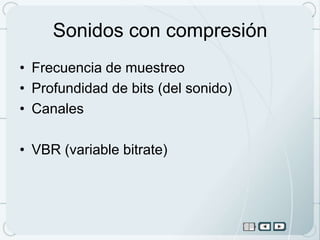

4. Sonidos con compresión
• Frecuencia de muestreo
• Profundidad de bits (del sonido)
• Canales
• VBR (variable bitrate)

5. Repaso
• Cd de audio
– 44100Hz, 16 bit , 2 canales

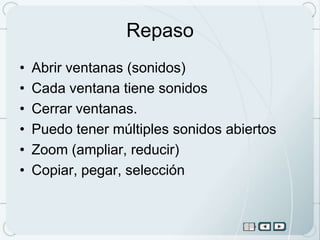

6. Repaso
• Abrir ventanas (sonidos)
• Cada ventana tiene sonidos
• Cerrar ventanas.
• Puedo tener múltiples sonidos abiertos
• Zoom (ampliar, reducir)
• Copiar, pegar, selección

7. Repaso
• Las pistas de cd de audio no se pueden
copiar directamente
• Se deben extraer digitalmente.
• RIPPING

8. Repaso
• Ejercicio.
• Abra el archivo:
• Audiocomprimido_adormirjuntitos.mp3
• Seleccione el coro de la canción.
• Guárdelo en formato MP3
• y ya tiene un archivo mp3 para ponerlo en
su celular

9. Estudio casero mínimo para
grabación

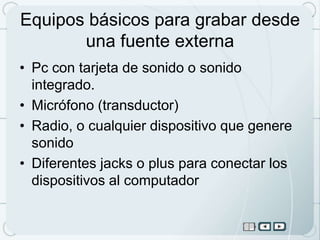

11. Equipos básicos para grabar desde
una fuente externa
• Pc con tarjeta de sonido o sonido
integrado.
• Micrófono (transductor)
• Radio, o cualquier dispositivo que genere
sonido
• Diferentes jacks o plus para conectar los
dispositivos al computador

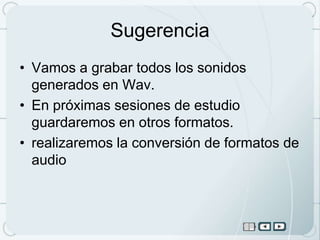

12. Sugerencia
• Vamos a grabar todos los sonidos
generados en Wav.
• En próximas sesiones de estudio
guardaremos en otros formatos.
• realizaremos la conversión de formatos de
audio

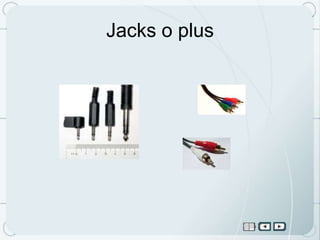

13. Jacks o plus

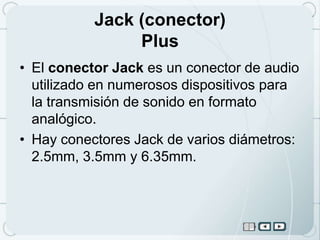

14. Jack (conector)
Plus
• El conector Jack es un conector de audio
utilizado en numerosos dispositivos para
la transmisión de sonido en formato
analógico.
• Hay conectores Jack de varios diámetros:
2.5mm, 3.5mm y 6.35mm.

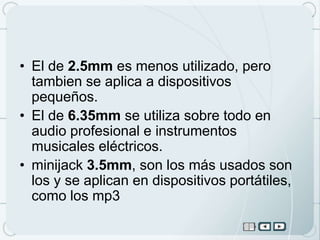

15. • El de 2.5mm es menos utilizado, pero
tambien se aplica a dispositivos
pequeños.
• El de 6.35mm se utiliza sobre todo en
audio profesional e instrumentos
musicales eléctricos.
• minijack 3.5mm, son los más usados son
los y se aplican en dispositivos portátiles,
como los mp3

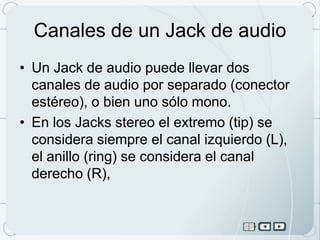

16. Canales de un Jack de audio
• Un Jack de audio puede llevar dos
canales de audio por separado (conector
estéreo), o bien uno sólo mono.
• En los Jacks stereo el extremo (tip) se
considera siempre el canal izquierdo (L),
el anillo (ring) se considera el canal
derecho (R),

17. Los conectores Jack en el PC
• Las tarjetas de sonido de los ordenadores
comunes utilizan este tipo de conectores
• siempre de tipo hembra,
• al que hay que conectar los altavoces u
otros dispositivos por medio de un
conector macho Jack de 3.5mm de
diámetro.

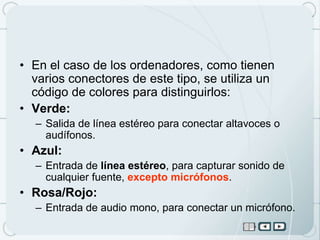

18. • En el caso de los ordenadores, como tienen
varios conectores de este tipo, se utiliza un
código de colores para distinguirlos:
• Verde:
– Salida de línea estéreo para conectar altavoces o
audífonos.
• Azul:
– Entrada de línea estéreo, para capturar sonido de
cualquier fuente, excepto micrófonos.
• Rosa/Rojo:
– Entrada de audio mono, para conectar un micrófono.

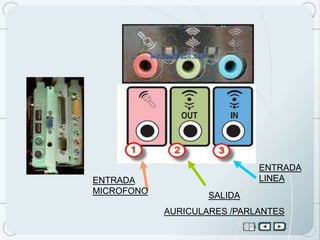

19. ENTRADA
ENTRADA LINEA
MICROFONO SALIDA
AURICULARES /PARLANTES

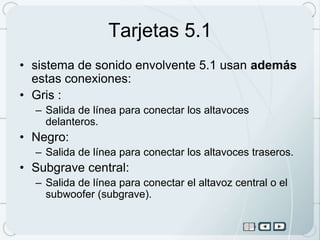

20. Tarjetas 5.1
• sistema de sonido envolvente 5.1 usan además
estas conexiones:
• Gris :
– Salida de línea para conectar los altavoces
delanteros.
• Negro:
– Salida de línea para conectar los altavoces traseros.
• Subgrave central:
– Salida de línea para conectar el altavoz central o el
subwoofer (subgrave).

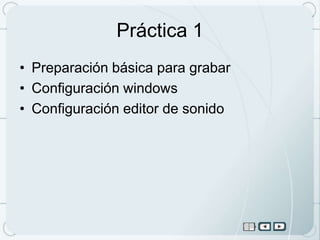

21. Práctica 1
• Preparación básica para grabar
• Configuración windows
• Configuración editor de sonido

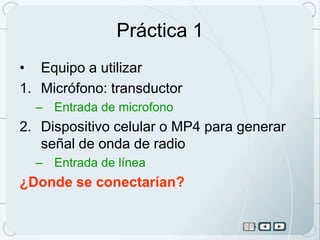

22. Práctica 1
• Equipo a utilizar
1. Micrófono: transductor
– Entrada de microfono
2. Dispositivo celular o MP4 para generar
señal de onda de radio
– Entrada de línea
¿Donde se conectarían?

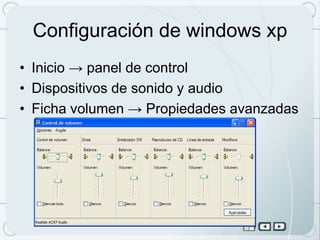

23. Configuración de windows xp
• Inicio → panel de control
• Dispositivos de sonido y audio
• Ficha volumen → Propiedades avanzadas

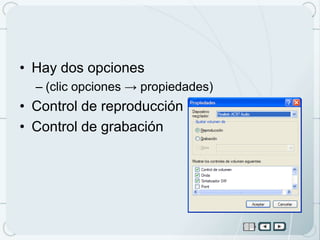

24. • Hay dos opciones
– (clic opciones → propiedades)
• Control de reproducción
• Control de grabación

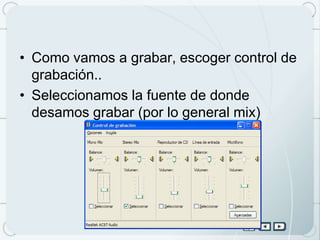

25. • Como vamos a grabar, escoger control de
grabación..
• Seleccionamos la fuente de donde
desamos grabar (por lo general mix)

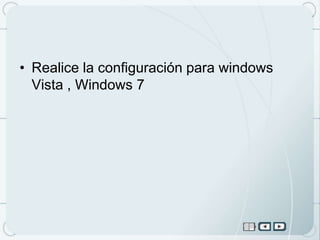

26. • Realice la configuración para windows
Vista , Windows 7

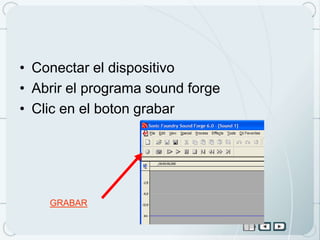

27. • Conectar el dispositivo
• Abrir el programa sound forge
• Clic en el boton grabar
GRABAR

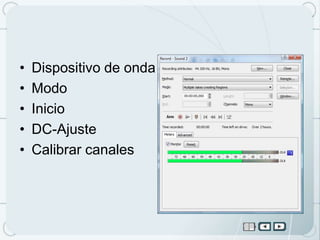

28. • Dispositivo de onda
• Modo
• Inicio
• DC-Ajuste
• Calibrar canales

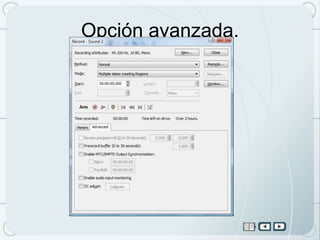

29. Opción avanzada.

30. • Grabe… presione el boton rec
• Observe que por cada grabación obtiene
muestras de su voz (si lo configuró
múltiples tomas)

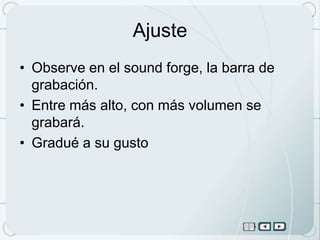

31. Ajuste
• Observe en el sound forge, la barra de
grabación.
• Entre más alto, con más volumen se
grabará.
• Gradué a su gusto

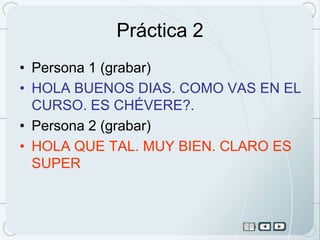

32. Práctica 2
• Persona 1 (grabar)
• HOLA BUENOS DIAS. COMO VAS EN EL
CURSO. ES CHÉVERE?.
• Persona 2 (grabar)
• HOLA QUE TAL. MUY BIEN. CLARO ES
SUPER

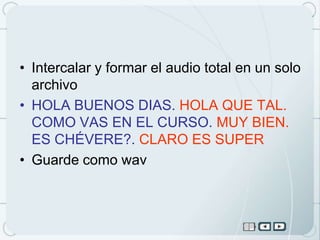

33. • Intercalar y formar el audio total en un solo
archivo
• HOLA BUENOS DIAS. HOLA QUE TAL.
COMO VAS EN EL CURSO. MUY BIEN.
ES CHÉVERE?. CLARO ES SUPER
• Guarde como wav

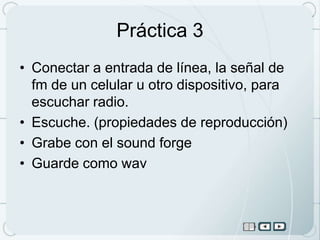

34. Práctica 3
• Conectar a entrada de línea, la señal de
fm de un celular u otro dispositivo, para
escuchar radio.
• Escuche. (propiedades de reproducción)
• Grabe con el sound forge
• Guarde como wav

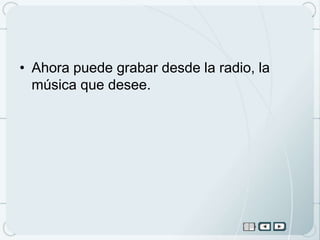

35. • Ahora puede grabar desde la radio, la
música que desee.
