La consola de audio permite mezclar, amplificar y enviar señales de audio. Tiene controles de ganancia como faders para controlar la amplificación de cada canal, indicadores de volumen para medir el nivel de sonido, y selectores de salida para enviar la señal al transmisor o grabador. También incluye monitores, ecualización, paneo y diferentes tipos de micrófonos como dinámicos y de condensador.

1. Consola de audio
3 funciones debemos recordar:
• Mezclar.(permite elegir entradas al mismo tiempo)
• Amplificar.(nivel adecuado de señal de audio)
• Poner en ruta. (definir entradas y salidas, monitores)

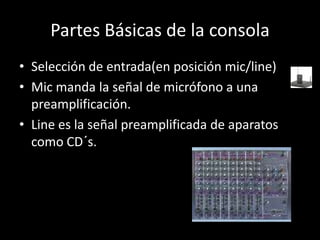

2. Partes Básicas de la consola
• Selección de entrada(en posición mic/line)
• Mic manda la señal de micrófono a una
preamplificación.
• Line es la señal preamplificada de aparatos
como CD´s.

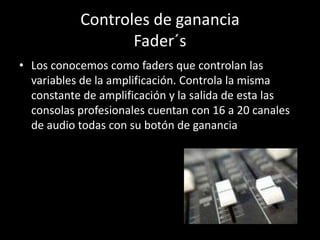

3. Controles de ganancia
Fader´s
• Los conocemos como faders que controlan las
variables de la amplificación. Controla la misma
constante de amplificación y la salida de esta las
consolas profesionales cuentan con 16 a 20 canales
de audio todas con su botón de ganancia

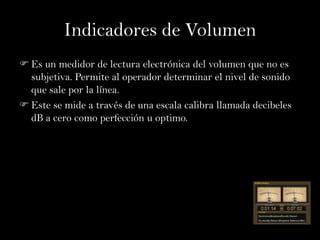

4. Indicadores de Volumen
 Es un medidor de lectura electrónica del volumen que no es
subjetiva. Permite al operador determinar el nivel de sonido
que sale por la línea.
 Este se mide a través de una escala calibra llamada decibeles
dB a cero como perfección u optimo.

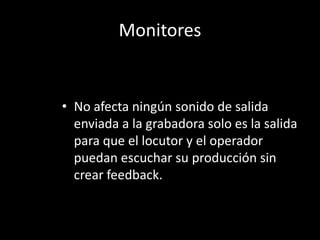

5. Monitores
• No afecta ningún sonido de salida
enviada a la grabadora solo es la salida
para que el locutor y el operador
puedan escuchar su producción sin
crear feedback.

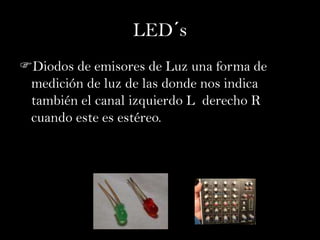

6. LED´s
Diodos de emisores de Luz una forma de
medición de luz de las donde nos indica
también el canal izquierdo L derecho R
cuando este es estéreo.

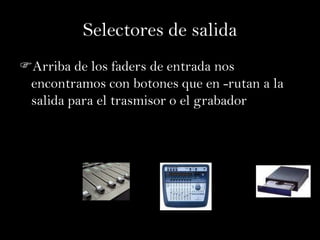

7. Selectores de salida
Arriba de los faders de entrada nos
encontramos con botones que en -rutan a la
salida para el trasmisor o el grabador

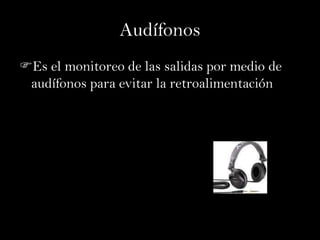

8. Audífonos
Es el monitoreo de las salidas por medio de
audífonos para evitar la retroalimentación

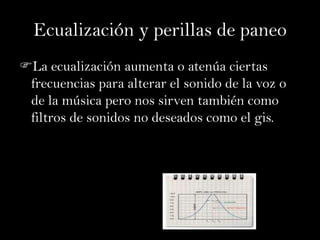

9. Ecualización y perillas de paneo
La ecualización aumenta o atenúa ciertas
frecuencias para alterar el sonido de la voz o
de la música pero nos sirven también como
filtros de sonidos no deseados como el gis.

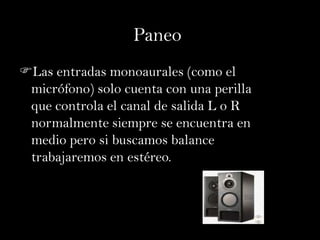

10. Paneo
Las entradas monoaurales (como el
micrófono) solo cuenta con una perilla
que controla el canal de salida L o R
normalmente siempre se encuentra en
medio pero si buscamos balance
trabajaremos en estéreo.

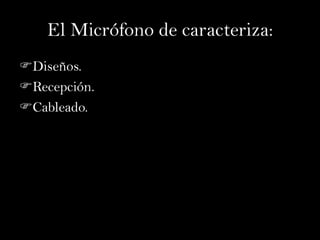

11. El Micrófono de caracteriza:
Diseños.
Recepción.
Cableado.

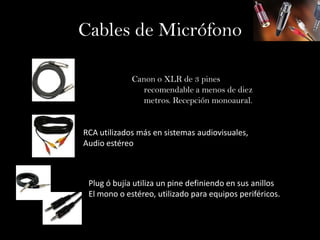

12. Cables de Micrófono
Canon o XLR de 3 pines
recomendable a menos de diez
metros. Recepción monoaural.
RCA utilizados más en sistemas audiovisuales,
Audio estéreo
Plug ó bujía utiliza un pine definiendo en sus anillos
El mono o estéreo, utilizado para equipos periféricos.

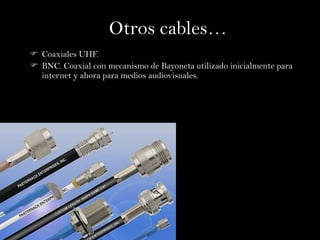

13. Otros cables…
 Coaxiales UHF.
 BNC. Coaxial con mecanismo de Bayoneta utilizado inicialmente para
internet y ahora para medios audiovisuales.

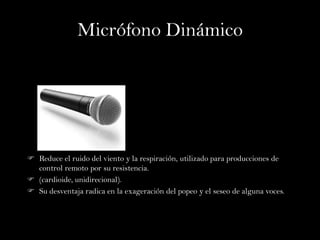

14. Micrófono Dinámico
 Reduce el ruido del viento y la respiración, utilizado para producciones de
control remoto por su resistencia.
 (cardioide, unidirecional).
 Su desventaja radica en la exageración del popeo y el seseo de alguna voces.

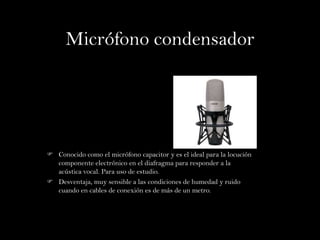

15. Micrófono condensador
 Conocido como el micrófono capacitor y es el ideal para la locución
componente electrónico en el diafragma para responder a la
acústica vocal. Para uso de estudio.
 Desventaja, muy sensible a las condiciones de humedad y ruido
cuando en cables de conexión es de más de un metro.

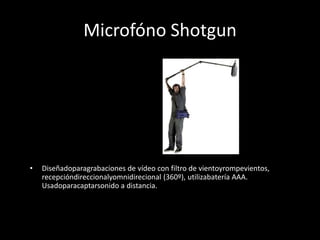

16. Microfóno Shotgun
• Diseñadoparagrabaciones de vídeo con filtro de vientoyrompevientos,
recepcióndireccionalyomnidirecional (360º), utilizabatería AAA.
Usadoparacaptarsonido a distancia.

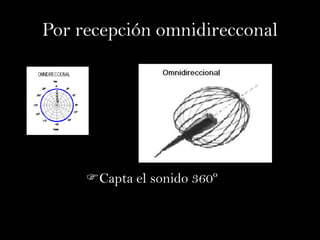

17. Por recepción omnidirecconal
Capta el sonido 360º

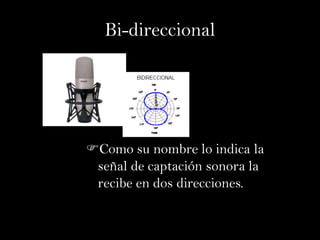

18. Bi-direccional
Como su nombre lo indica la
señal de captación sonora la
recibe en dos direcciones.

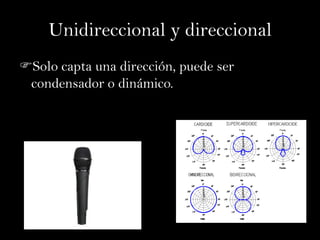

19. Unidireccional y direccional
Solo capta una dirección, puede ser
condensador o dinámico.

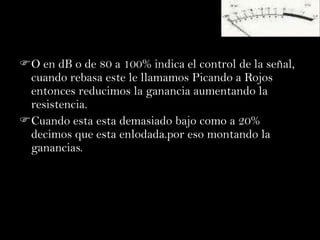

20. O en dB o de 80 a 100% indica el control de la señal,
cuando rebasa este le llamamos Picando a Rojos
entonces reducimos la ganancia aumentando la
resistencia.
Cuando esta esta demasiado bajo como a 20%
decimos que esta enlodada.por eso montando la
ganancias.

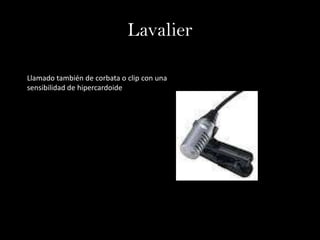

21. Lavalier
Llamado también de corbata o clip con una
sensibilidad de hipercardoide
