El documento describe el Sistema Internacional de Unidades (SI) y las unidades básicas que lo componen como el metro, kilogramo, segundo, etc. También explica unidades derivadas como el newton y julio. Finalmente, presenta diversos instrumentos de medición eléctrica y no eléctrica y los tipos de error que pueden ocurrir en las mediciones.

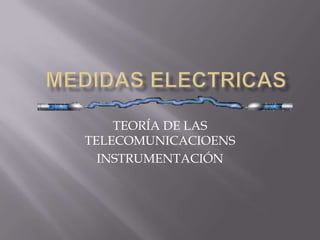

1. Medidas electricasTEORÍA DE LAS TELECOMUNICACIOENSINSTRUMENTACIÓN

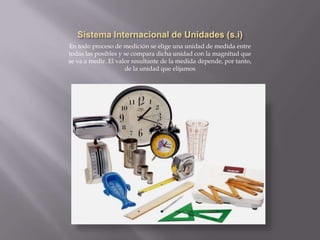

2. Sistema Internacional de Unidades (s.i) En todo proceso de medición se elige una unidad de medida entre todas las posibles y se compara dicha unidad con la magnitud que se va a medir. El valor resultante de la medida depende, por tanto, de la unidad que elijamos

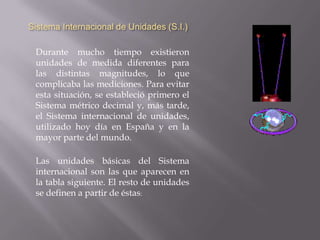

3. Medidas EléctricasSistema Internacional de Unidades (S.I.) Durante mucho tiempo existieron unidades de medida diferentes para las distintas magnitudes, lo que complicaba las mediciones. Para evitar esta situación, se estableció primero el Sistema métrico decimal y, más tarde, el Sistema internacional de unidades, utilizado hoy día en España y en la mayor parte del mundo.Las unidades básicas del Sistema internacional son las que aparecen en la tabla siguiente. El resto de unidades se definen a partir de éstas:

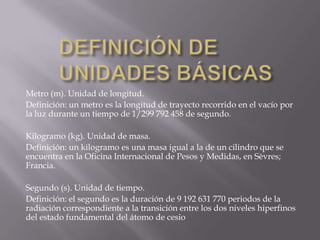

4. DEFINICIÓN DE UNIDADES BÁSICASMetro (m). Unidad de longitud.Definición: un metro es la longitud de trayecto recorrido en el vacío por la luz durante un tiempo de 1/299 792 458 de segundo.Kilogramo (kg). Unidad de masa.Definición: un kilogramo es una masa igual a la de un cilindro que se encuentra en la Oficina Internacional de Pesos y Medidas, en Sèvres; Francia.Segundo (s). Unidad de tiempo.Definición: el segundo es la duración de 9 192 631 770 periodos de la radiación correspondiente a la transición entre los dos niveles hiperfinos del estado fundamental del átomo de cesio

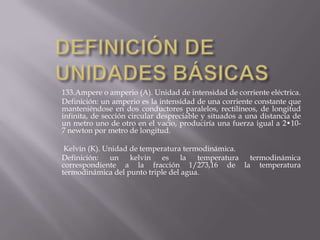

5. DEFINICIÓN DE UNIDADES BÁSICAS133.Ampere o amperio (A). Unidad de intensidad de corriente eléctrica.Definición: un amperio es la intensidad de una corriente constante que manteniéndose en dos conductores paralelos, rectilíneos, de longitud infinita, de sección circular despreciable y situados a una distancia de un metro uno de otro en el vacío, produciría una fuerza igual a 2•10-7 newton por metro de longitud. Kelvin (K). Unidad de temperatura termodinámica.Definición: un kelvin es la temperatura termodinámica correspondiente a la fracción 1/273,16 de la temperatura termodinámica del punto triple del agua.

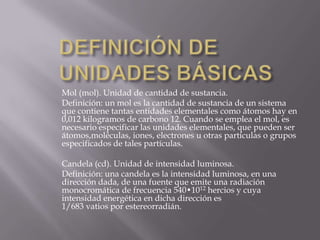

6. DEFINICIÓN DE UNIDADES BÁSICASMol (mol). Unidad de cantidad de sustancia.Definición: un mol es la cantidad de sustancia de un sistema que contiene tantas entidades elementales como átomos hay en 0,012 kilogramos de carbono 12. Cuando se emplea el mol, es necesario especificar las unidades elementales, que pueden ser átomos,moléculas, iones, electrones u otras partículas o grupos especificados de tales partículas.Candela (cd). Unidad de intensidad luminosa.Definición: una candela es la intensidad luminosa, en una dirección dada, de una fuente que emite una radiación monocromática de frecuencia 540•1012 hercios y cuya intensidad energética en dicha dirección es 1/683 vatios por estereorradián.

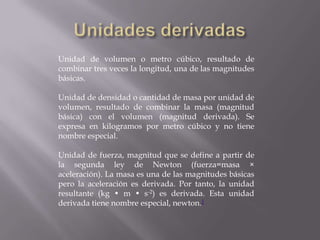

7. Unidades derivadasUnidad de volumen o metro cúbico, resultado de combinar tres veces la longitud, una de las magnitudes básicas.Unidad de densidad o cantidad de masa por unidad de volumen, resultado de combinar la masa (magnitud básica) con el volumen (magnitud derivada). Se expresa en kilogramos por metro cúbico y no tiene nombre especial.Unidad de fuerza, magnitud que se define a partir de la segunda ley de Newton (fuerza=masa × aceleración). La masa es una de las magnitudes básicas pero la aceleración es derivada. Por tanto, la unidad resultante (kg • m • s-2) es derivada. Esta unidad derivada tiene nombre especial, newton.1

8. Unidades derivadasUnidad de energía, que por definición es la fuerza necesaria para mover un objeto en una distancia de un metro, es decir fuerza por distancia. Su nombre es el julio (unidad) (joule en inglés) y su símbolo es J. Por tanto, J=N • m.En cualquier caso, siempre es posible establecer una relación entre las unidades derivadas y las básicas mediante las correspondientes ecuaciones dimensionales.

9. Magnitud y UnidadesA los objetos podemos atribuirle cualidades comunes, por ejemplo se puede afirmar que una manzana y una cereza son rojas, o que un tren y un barco son muy grandes, estas cualidades no siempre son conmensurables, es decir, a veces se pueden comparar pero no se podría decir cuanto mas roja es la cereza que la manzana, el barco y el tren si se podrían comparar (medir) y decir cuanto es la diferencia, esta seria una cualidad llamada longitud. A este tipo de cualidades que son conmensurables se les denomina magnitud.

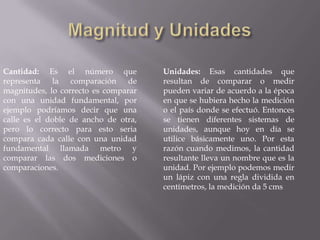

10. Magnitud y UnidadesCantidad: Es el número que representa la comparación de magnitudes, lo correcto es comparar con una unidad fundamental, por ejemplo podríamos decir que una calle es el doble de ancho de otra, pero lo correcto para esto seria compara cada calle con una unidad fundamental llamada metro y comparar las dos mediciones o comparaciones.Unidades: Esas cantidades que resultan de comparar o medir pueden variar de acuerdo a la época en que se hubiera hecho la medición o el país donde se efectuó. Entonces se tienen diferentes sistemas de unidades, aunque hoy en día se utilice básicamente uno. Por esta razón cuando medimos, la cantidad resultante lleva un nombre que es la unidad. Por ejemplo podemos medir un lápiz con una regla dividida en centímetros, la medición da 5 cms

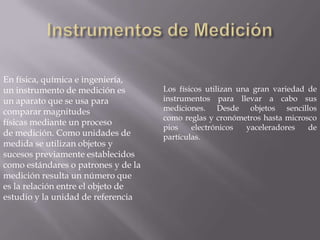

11. Instrumentos de MediciónEn física, química e ingeniería, un instrumento de medición es un aparato que se usa para comparar magnitudes físicas mediante un proceso de medición. Como unidades de medida se utilizan objetos y sucesos previamente establecidos como estándares o patrones y de la medición resulta un número que es la relación entre el objeto de estudio y la unidad de referenciaLos físicos utilizan una gran variedad de instrumentos para llevar a cabo sus mediciones. Desde objetos sencillos como reglas y cronómetros hasta microscopios electrónicos yaceleradores de partículas.

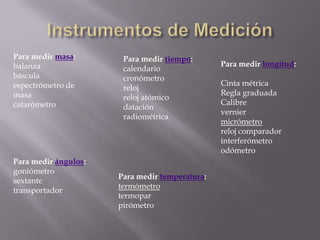

12. Instrumentos de MediciónPara medir masa:balanzabásculaespectrómetro de masacatarómetroPara medir tiempo:calendariocronómetrorelojreloj atómicodatación radiométricaPara medir longitud:Cinta métricaRegla graduadaCalibreverniermicrómetroreloj comparadorinterferómetroodómetroPara medir ángulos:goniómetrosextantetransportadorPara medir temperatura:termómetrotermoparpirómetro

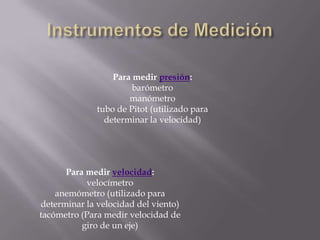

13. Instrumentos de MediciónPara medir presión:barómetromanómetrotubo de Pitot (utilizado para determinar la velocidad)Para medir velocidad:velocímetroanemómetro (utilizado para determinar la velocidad del viento)tacómetro (Para medir velocidad de giro de un eje)

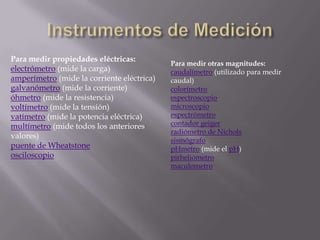

14. Instrumentos de MediciónPara medir propiedades eléctricas:electrómetro (mide la carga)amperímetro (mide la corriente eléctrica)galvanómetro (mide la corriente)óhmetro (mide la resistencia)voltímetro (mide la tensión)vatímetro (mide la potencia eléctrica)multímetro (mide todos los anteriores valores)puente de WheatstoneosciloscopioPara medir otras magnitudes:caudalímetro (utilizado para medir caudal)colorímetroespectroscopiomicroscopioespectrómetrocontador geigerradiómetro de NicholssismógrafopHmetro (mide el pH)pirheliómetromaculometro

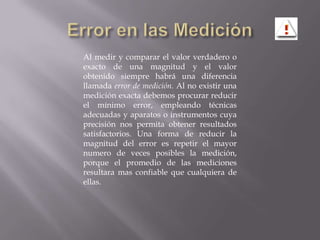

15. Error en las MediciónAl medir y comparar el valor verdadero o exacto de una magnitud y el valor obtenido siempre habrá una diferencia llamada error de medición. Al no existir una medición exacta debemos procurar reducir el mínimo error, empleando técnicas adecuadas y aparatos o instrumentos cuya precisión nos permita obtener resultados satisfactorios. Una forma de reducir la magnitud del error es repetir el mayor numero de veces posibles la medición, porque el promedio de las mediciones resultara mas confiable que cualquiera de ellas.

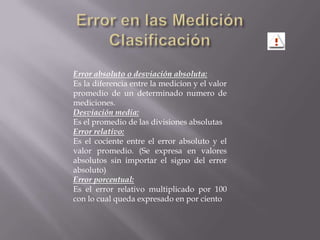

16. Error en las MediciónClasificaciónError absoluto o desviación absoluta:Es la diferencia entre la medicion y el valor promedio de un determinado numero de mediciones.Desviación media:Es el promedio de las divisiones absolutasError relativo:Es el cociente entre el error absoluto y el valor promedio. (Se expresa en valores absolutos sin importar el signo del error absoluto)Error porcentual:Es el error relativo multiplicado por 100 con lo cual queda expresado en por ciento

17. Fin
