Este documento describe las características estáticas y dinámicas de los instrumentos de medición. Entre las características estáticas se encuentran el error, la linealidad, la estabilidad, el campo de medida, la sensibilidad y la histéresis. Las características dinámicas incluyen el error dinámico, el tiempo de respuesta, la velocidad de respuesta y la respuesta en frecuencia. El documento provee definiciones detalladas de cada una de estas características para evaluar el rendimiento de los instrumentos de medición.

1. INSTITUTO UNIVERSITARIO DE TECNOLOGIA
“ANTONIO JOSÉ DE SUCRE”
EXTENSIÓN BARQUISIMETO
CARACTERISTICAS ESTATICAS Y
DINAMICAS DE LOS
INTRUMENTOS DE MEDICION
INTEGRANTES:
RAÚL GONZÁLEZ
PROFESORA:
YELITZA CAMPOS
ESCUELA 70: ELECTRICIDAD
BTOINSCON2016-2S2
BARQUISIMETO NOVIEMBRE DE 2016.

2. ERROR: Es la diferencia algebraica entre el valor leído
o transmitido por el instrumento y el valor real de la
variable medida. Si el proceso esta en condiciones de
régimen permanente existe el llamado error estático.
general estas dos palabras
son sinónimos, pero en el
campo de las mediciones
indican dos conceptos
completamente diferentes.
Se dice que el valor de un
parámetro es muy preciso
cuando está muy bien
definido. Por otra parte, se
dice que dicho valor es muy
exacto cuando se aproxima
mucho al verdadero valor.
Veamos este ejemplo: En el
reloj de pulsera, solo están
marcadas las posiciones de
las 12, las 3, las 6 y las 9.
este reloj aunque funcione
correctamente y por lo
tanto indique en cada
momento la hora exacta, no
tiene precisión, ya que
resulta difícil leer los
minutos, e imposible
determinar los segundos.
Supongamos ahora que
tenemos un reloj digital
muy preciso, que en un
momento dado indica las
12 horas, 15 minutos, 30
segundos, 3 décimas, 4
centésimas. Ahora bien, si
en realidad son las doce y
media, este reloj no nos
sirve de nada, porque
aunque es muy preciso no
tiene ninguna exactitud.
Linealidad: la aproximación de una
CURVA DE CALIBRACIÓN A UNA
LINEA RECTA ESPECIFICADA. FALTA
DE LINEALIDAD EXPRESADA EN
FORMA DE DESVIACIÓN MÁXIMA
CON RELACIÓN A UNA LÍNEA RECTA
QUE PASA A TRAVÉS DE LOS PUNTOS
DADOS CORRESPONDIENTES AL
CERO Y AL 100% DE LA VARIABLE
MEDIDA.
Estabilidad: capacidad de
los instrumentos para
mantener su
comportamiento durante
su vida útil y de
almacenamiento
especificadas.
CARACTERISTICAS ESTATICAS

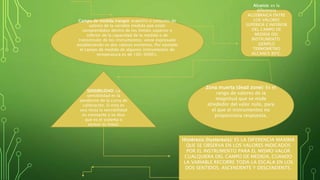

3. Campo de medida (rango): espectro o conjunto de
valores de la variable medida que están
comprendidos dentro de los limites superior e
inferior de la capacidad de la medida o de
transmisión de los instrumentos; viene expresado
estableciendo os dos valores extremos. Por ejemplo
el campo de medida de algunos instrumentos de
temperatura es de 100-3000°c.
Alcance: es la
diferencia
ALGEBRAICA ENTRE
LOS VALORES
SUPERIOR E INFERIOR
DEL CAMPO DE
MEDIDA DEL
INSTRUMENTO.
EJEMPLO
TERMOMETRO
ALCANCE 80°C.
SENSIBILIDAD: La
sensibilidad es la
pendiente de la curva de
calibración. Si esta es
una recta la sensibilidad
es constante y se dice
que es el sistema o
sensor es lineal.
Zona muerta (dead zone): Es el
rango de valores de la
magnitud que se mide
alrededor del valor nulo, para
el que el instrumentos no
proporciona respuesta.
Histéresis (hysteresis): ES LA DIFERENCIA MAXIMA
QUE SE OBSERVA EN LOS VALORES INDICADOS
POR EL INSTRUMENTO PARA EL MISMO VALOR
CUALQUIERA DEL CAMPO DE MEDIDA, CUANDO
LA VARIABLE RECORRE TODA LA ESCALA EN LOS
DOS SENTIDOS, ASCENDENTE Y DESCENDENTE.

4. SATURACIÓN: ES EL ÁREA EN LA CUAL EL
INSTRUMENTO HA SOBREPASADO SU CAPACIDAD
MÁXIMA DE OPERACIÓN POR LO QUE SE PRESENTA
UN COMPORTAMIENTO DISTINTO A LA OPERACIÓN
NORMAL Y POR LO TANTO, NO CONFIABLE.
Repetibilidad
(repeatability): establece
la precisión de un
instrumento cuando el
conjunto de medidas de
la misma magnitud se
realiza de forma
repetitiva y utilizando
las mismas condiciones
de medida. Las
condiciones de
repetibilidad incluyen: -
El mismo procedimiento
de medida. - Los
mismos criterios de
lectura.
Calibración a punto:
Actuar sobre el sistema
de medida de forma que
para un punto concreto
la salida sea lo más
exacta posible.
Calibración del cero y de la
sensibilidad: Para ajustar
perfectamente una curva de
calibración lineal se necesitaría
ajustar dos puntos o un punto y la
pendiente (sensibilidad). Algunos
instrumentos incorporan esta
posibilidad pero sin acceso al
usuario, pero sí para el fabricante.

5. Error dinámico: se define como la
diferencia entre la cantidad indicada en
un instante de tiempo dado y el
verdadero valor del parámetro que se
está midiendo.
Tiempo de respuesta:
Es el tiempo
transcurrido entre la
aplicación de una
función escalón y el
instante en que el
instrumento indica un
cierto porcentaje (90%,
95% o 99%) del valor
final. Para instrumentos
con aguja indicadora, el
tiempo de respuesta es
aquél que tarda la aguja
en estabilizarse
aparentemente, lo cual
ocurre cuando ha
llegado a un porcentaje
determinado (por
ejemplo 1%) de su valor
final.
Tiempo nulo: Es el
tiempo transcurrido
desde que se produce el
cambio brusco a la
entrada del instrumento
hasta que él alcanza el
5% del valor final.
Sobrealcance: En los instrumentos con aguja
indicadora, la deflexión se produce debido a
que se aplica una fuerza a la parte móvil. Dicha
parte móvil tiene una masa, por lo que al
aplicar la fuerza se origina un momento que
puede llevar a la aguja más allá del valor
correspondiente al de equilibrio. La diferencia
entre el valor máximo y el valor final se
denomina Sobre alcance. Los dos tipos de
respuesta que vimos anteriormente se
diferencian porque en el segundo hay Sobre
alcance mientras que en el primero no. Un
Sobre alcance elevado es indeseable, pero un
valor pequeño del mismo contribuye a
disminuir el tiempo requerido para que la aguja
alcance el estado estable.
CARACTERISTICAS DINAMICAS

6. Velocidad de respuesta: mide la
capacidad del sensor para que la señal
de salida siga sin retraso las
variaciones de la señal de entrada.
Respuesta en
frecuencia: mide la
capacidad del sensor
para seguir las
variaciones de la señal
de entrada a medida
que aumenta la
frecuencia,
generalmente los
sensores
convencionales
presentan una
respuesta del tipo
pasabajos.
 Respuesta en frecuencia: mide la
capacidad del sensor para seguir las
variaciones de la señal de entrada a
medida que aumenta la frecuencia,
generalmente los sensores
convencionales presentan una
respuesta del tipo pasabajos.
