1. Redes ycableado estructuradoAlejandro Pérez Medina

2. LAN Es la interconexión de varios ordenadores y periféricos. Su extensión esta limitada físicamente a un edificio o a un entorno de hasta 200 metros. Su aplicación más extendida es la interconexión de ordenadores personales y estaciones de trabajo en oficinas, fábricas, etc., para compartir recursos e intercambiar datos y aplicaciones. En definitiva, permite que dos o más dispositivos se comuniquen. En una empresa suelen existir muchos ordenadores, los cuales necesitan de su propia impresora para imprimir informes, los datos almacenados en uno de los equipos es muy probable que sean necesarios en otro de los equipos de la empresa, por lo que será necesario copiarlos en este, pudiéndose producir desfases entre los datos de dos usuarios, la ocupación de los recursos de almacenamiento en disco se multiplican, los ordenadores que trabajen con los mismos datos tendrán que tener los mismos programas para manejar dichos datos, etc. Pues este tipo de es la solución para todos estos tipos de problemas, ya que todos los dispositivos están conectados entre si.

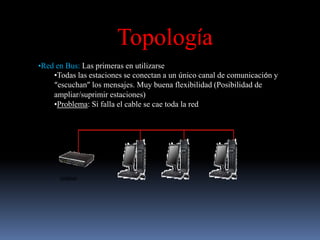

3. TopologíaRed en Bus: Las primeras en utilizarse

4. Todas las estaciones se conectan a un único canal de comunicación y “escuchan” los mensajes. Muy buena flexibilidad (Posibilidad de ampliar/suprimir estaciones)

5. Problema: Si falla el cable se cae toda la redRed en Anillo: Popularizada por IBM

6. Bus cerrado en sus extremos. Cada estación está conectada a otras dos. Recibe la información y si no es para ella pasa la “ficha” (token) a la siguiente. Buena flexibilidad

7. Problema: Si se avería un tramo se pierde toda la redRed en Estrella: La más utilizada hoy en día

8. Las estaciones se conectan mediante líneas independientes y bidireccionales a un nodo central al que le llega la información, que retransmite a otra estación. Buena flexibilidad

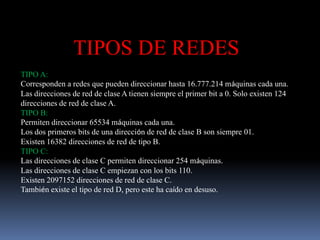

9. Ventaja: Si falla un cable no afecta al resto de las estacionesTIPOS DE REDESTIPO A:Corresponden a redes que pueden direccionar hasta 16.777.214 máquinas cada una. Las direcciones de red de clase A tienen siempre el primer bit a 0. Solo existen 124 direcciones de red de clase A.TIPO B:Permiten direccionar 65534 máquinas cada una.Los dos primeros bits de una dirección de red de clase B son siempre 01.Existen 16382 direcciones de red de tipo B.TIPO C:Las direcciones de clase C permiten direccionar 254 máquinas.Las direcciones de clase C empiezan con los bits 110.Existen 2097152 direcciones de red de clase C.También existe el tipo de red D, pero este ha caído en desuso.

10. CABLEADO ESTRUCTURADO

11. Es el sistema colectivo de cables, canalizaciones, conectores, etiquetas, espacios y demás dispositivos que deben ser instalados para establecer una infraestructura de telecomunicaciones genérica en un edificio o campus. Las características e instalación de estos elementos se deben hacer en cumplimiento de estándares para que califiquen como cableado estructurado. El apego de las instalaciones de cableado estructurado a estándares trae consigo los beneficios de independencia de proveedor y protocolo (infraestructura genérica), flexibilidad de instalación, capacidad de crecimiento y facilidad de administración.El cableado estructurado consiste en el tendido de cables en el interior de un edificio con el propósito de implantar una red de área local. Suele tratarse de cable de par trenzado de cobre, para redes de tipo IEEE 802.3. No obstante, también puede tratarse de fibra óptica o cable coaxial.

12. El tendido de cable para una red de área local tiene cierta complejidad cuando se trata de cubrir áreas extensas tales como un edificio de varias plantas. En este sentido hay que tener en cuenta las limitaciones de diseño que impone la tecnología de red de área local que se desea implantar: * La segmentación del tráfico de red. * La longitud máxima de cada segmento de red. * La presencia de interferencias electromagnéticas. * La necesidad de redes locales virtuales. * Etc.Salvando estas limitaciones, la idea del cableado estructurado es simple: * Tender cables en cada planta del edificio. * Interconectar los cables de cada planta.

13. Cableado horizontal o de plantaEn cada planta se instalan las rosetas (terminaciones de los cables) que sean necesarias en cada dependencia. De estas rosetas parten los cables que se tienden por el falso suelo (o por el falso techo) de la planta.Todos los cables se concentran en el denominado armario de distribución de planta o armario de telecomunicaciones. Se trata de un bastidor donde se realizan las conexiones eléctricas (o "empalmes") de unos cables con otros. En algunos casos, según el diseño que requiera la red, puede tratarse de un elemento activo o pasivo de comunicaciones, es decir, un hub o un switch. En cualquier caso, este armario concentra todos los cables procedentes de una misma planta.

14. En el cableado estructurado que une los terminales de usuario con los distribuidores de planta no se podrán realizar empalmes.Este subsistema comprende el conjunto de medios de transmisión (cables, fibras, coaxiales, etc.) que unen los puntos de distribución de planta con el conector o conectores del puesto de trabajo. Ésta es una de las partes más importantes a la hora del diseño debido a la distribución de los puntos de conexión en la planta, que no se parece a una red convencional.

15. Cableado vertical, troncal o backboneDespués hay que interconectar todos los armarios de distribución de planta mediante otro conjunto de cables que deben atravesar verticalmente el edificio de planta a planta. Esto se hace a través de las canalizaciones existentes en el edificio. Si esto no es posible, es necesario habilitar nuevas canalizaciones, aprovechar aberturas existentes (huecos de ascensor o escaleras), o bien, utilizar la fachada del edificio (poco recomendable).En los casos donde el armario de distribución ya tiene electrónica de red, el cableado vertical cumple la función de red troncal. Obsérvese que éste agrega el ancho de banda de todas las plantas. Por tanto, suele utilizarse otra tecnología con mayor capacidad. Por ejemplo, FDDI o Gigabit Ethernet.

16. Cuarto principal de equipos y de entrada de serviciosEl cableado vertical acaba en una sala donde, de hecho, se concentran todos los cables del edificio. Aquí se sitúa la electrónica de red y otras infraestructuras de telecomunicaciones, tales como pasarelas, puertas de enlace, cortafuegos, central telefónica, recepción de TV por cable o satélite, etc., así como el propio Centro de proceso de datos (si se aplica).Subsistemas de Cableado EstructuradoEl cableado estructurado está compuesto de varios subsistemas: * Sistema de cableado vertical. * Sistema de cableado horizontal. * Salida de área de trabajo. * Cuarto o espacio de telecomunicaciones. * Cuarto o espacio de equipo. * Cuarto o espacio de entrada de servicios. * Administración, etiquetado y pruebas. * Sistema de puesta a tierra para telecomunicaciones.El sistema de canalizaciones puede contener cableado vertebral u horizontal.

17. Estándares de Cables UTP/STP* Cat 1: actualmente no reconocido por TIA/EIA. Fue usado para comunicaciones telefónicas POTS, ISDN y cableado de timbrado.* Cat 2: actualmente no reconocido por TIA/EIA. Fue frecuentemente usado para redes token ring (4 Mbit/s).* Cat 3: actualmente definido en TIA/EIA-568-B. Fue (y sigue siendo) usado para redes ethernet (10 Mbit/s). Diseñado para transmisión a frecuencias de hasta 16 MHz.* Cat 4: actualmente no reconocido por TIA/EIA. Frecuentemente usado en redes token ring (16 Mbit/s). Diseñado para transmisión a frecuencias de hasta 20 MHz.* Cat 5: actualmente no reconocido por TIA/EIA. Frecuentementeusado en redesethernet, fast ethernet (100 Mbit/s) y gigabit ethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 100 MHz. * Cat 5e: actualmente definido en TIA/EIA-568-B. Frecuentemente usado en redes fastethernet (100 Mbit/s) y gigabitethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 100 MHz.

18. * Cat 6: actualmente definido en TIA/EIA-568-B. Usado en redes gigabitethernet (1000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 250 MHz.* Cat 6a: actualmente definido en TIA/EIA-568-B. Usado en un futuro en redes 10 gigabitethernet (10000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 500 MHz.* Cat 7: actualmente no reconocido por TIA/EIA. Usado en un futuro en redes 10 gigabitethernet (10000 Mbit/s). Diseñado para transmisión a frecuencias de hasta 600 MHz.

19. LANCONFIGURACIÓN DE UNA RED LOCALUna red local tiene como fin el poder compartir los archivos o impresoras y otros dispositivos, de todos los PC’s que estén en el mismo grupo de trabajo.Pasos para poder configurar una red:Abrimos panel de control, dentro de este, pinchamos dos veces en conexiones de red.

20. Una vez dentro de las conexiones de red, le damos a configurar una red doméstica, que se encuentra en el margen d la izquierda.

21. Una vez que hayamos pinchado, nos saldrá un asistente de configuración.

22. En el salen unas opciones para configurar el tipo de red deseada, tal como el nombre que quieres para el PC, nombre del grupo de trabajo…y la opción de compartir impresoras y archivos con todos los demás PC’s.

23. Una vez configurada la red, saldrá en el asistente que se está configurando todos los parámetros de esta. Acto seguido saldrá una ventanita en la que te pedirá que para que funcione bien la red, tendrá que reiniciar el equipo.

25. INALÁMBRICAWirelessEn esta practica vamos a aprender a instalar un dispositivo USB para uso de internet Wifi. -En primer lugar introducimos el aparato USB para que el PC lo detecte. -Acto seguido hay que introducir el disco donde vienen los drivers para el correcto funcionamiento del dispositivo. Cuando aparezca el menú del CD, seleccionamos el dispositivo a instalar, en nuestro caso el de USB.

26. -Cuando ya hayamos elegido el tipo de dispositivo k deseamos instalar, seleccionamos la opción de Instalar/Desinstalar Software para que se instalen los drivers.

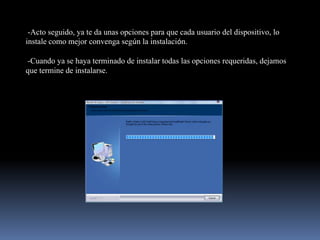

27. -Acto seguido, ya te da unas opciones para que cada usuario del dispositivo, lo instale como mejor convenga según la instalación. -Cuando ya se haya terminado de instalar todas las opciones requeridas, dejamos que termine de instalarse.

28. -Cuando se termine la instalación, el dispositivo estará listo para usarse. Y aparecerá una pequeña ventana donde mostrará todas las redes disponibles dentro del alcance del dispositivo, en la cual ya se podrá elegir la red preferida a conectarse.

29. Conexión en modo infraestruturaDe esta forma tenemos el modo infraestructura, donde distintos PC,s se conectan a traves de un punto de acceso situado en el Swicht. Tambien tenemos acceso a Internet.

30. Conexión en modo AD HOCEn el modo Ad-Hoc los ordenadores correspondientes solamente tienen acceso entre ellos y sus recursos compartidos, pero no tienen acceso a Internet puesto que no estan vinculados con ningun punto de acceso a Internet.

31. Normativa Redes InalámbricasLas redes inalámbricas pueden estructurarse de 2 maneras distintas: -Ad hoc: consiste en un grupo de ordenadores que se comunica uno directamente con otro sin pasar por un punto de acceso. -Infraestructura: esta es la forma de trabajo de los puntos de acceso. Es bastante más eficaz que la Ad hoc, porque el punto de acceso es el encargado de llevar cada paquete a su sitio.Las tarjetas Wifi se rigen por la normativa 802.11g, que es capaz de alcanzar hasta 108 Mb/s (esta es la más reciente).Hay otras anteriores como la 802.11b que alcanzaban hasta los 54 Mb/s.

32. PLCEs un dispositivo para que a través de la red eléctrica crear una red local, ya que aprovecha la red eléctrica para convertirla en una línea digital de alta velocidad, así permitiendo el acceso a internet mediante la banda ancha.El internet se le suministra a la red a través de la línea de internet, que se enchufa a través de este aparato y la distribuye por todos los enchufes del local o casa.Conexión: eléctricaConector: RJ-45Velocidad: 200 Mbps

33. CÁMARA IPLos principales usos que se le dan a este tipo de cámaras, que pueden ser tanto por cable como pos antena, son la de vigilancia en locales o casas propias desde cualquier PC a través de internet, poniendo la dirección asignada.

34. Para configurar la cámara hay que instalar un programa de configuración de esta.

35. Una vez que se ha configurado, puedes cambiar el nombre del administrador y la contraseña, que viene con las 2 en blanco por defecto.

36. Con el mismo programa puedes también programar la dirección IP, los DNS, etc., para poder acceder a la cámara.

37. Una vez metido en la dirección de la cámara, podrás ver la imagen que esté enfocando en ese momento.Dentro de la dirección de la cámara, puedes acceder a un menú donde puedes volver a configurar todos los parámetros de la cámara como hacíamos desde el CD de instalación.

38. BLUETHOOTHLa especificación de Bluetooth define un canal de comunicación de máximo 720 kb/s (1 Mbps de capacidad bruta) con rango óptimo de 10 m (opcionalmente 100 m con repetidores).La frecuencia de radio con la que trabaja está en el rango de 2,4 a 2,48 GHz con amplio espectro y saltos de frecuencia con posibilidad de transmitir en Full Duplex con un máximo de 1600 saltos/s. Los saltos de frecuencia se dan entre un total de 79 frecuencias con intervalos de 1Mhz; esto permite dar seguridad y robustez.

39. CÁMARAS WEBComo se ha dicho, la instalación básica de una webcam consiste en una cámara digital conectada a una computadora, normalmente a través del puerto USB. Lo que hay que tener en cuenta es que dicha cámara no tiene nada de especial, es como el resto de cámaras digitales, y que lo que realmente le da el nombre de webcam es el software que la acompaña.El software de la webcam toma un fotograma "frames" de la cámara cada cierto tiempo (puede ser una imagen estática cada medio segundo) y la envía a otro punto para ser visualizada. Si lo que se pretende es utilizar esas imágenes para construir un video, de calidad sin saltos de imagen, se necesitará que la webcam alcance una tasa de unos 15 - 30 frames por segundo.

40. En los videos que tengan como objetivo ser colgados en internet o ser enviados a dispositivos móviles, es mejor una cadencia de 14 frames por segundo. De esta manera conseguiremos ahorrar espacio y aun así seguirá teniendo calidad, si bien se apreciaran ligeros saltos en el movimiento.Si lo que quieres es que esas imágenes sean accesibles a través de internet, el software se encargará de transformar cada frame en una imagen en formato jpd y enviarlo a un servidor web utilizando el protocolo de transmisión de ficheros

41. PROYECTO

42. PRESUPUESTOSwitch 24 puertosSwitch 24 puertos 19¨¨ 10/100 gestión web ovislinkCantidad: 1Referencia: FSH24WPrecio: 103,90€ PVP IVA incluidaLatiguillos de conexión-Latigillo RJ45 UTP 5E Gris 0,25mCantidad: 14 + 1 para el punto de acceso + 1 para el convertidor de fibra opticaReferencia:D45498GPrecio: 2,00€ PVP IVA incluido

43. Cable para trenzado, rj45 nivel 5e utpCantidad: Dos royo de 305mReferencias: K-PARTRENZADPrecio:65.00€ (royo) PVP IVA incluidoPunto de acceso-Punto de acceso+routerwifi 108mbps+switch 4 puertosCantidad: 1Referencia:EVOW108ARPrecio: 49,00€ PVP IVA incluida
