El documento analiza la problemática urbana y arquitectónica del área donde se ubica un estadio en la ciudad de Los Ángeles, destacando la falta de infraestructura y la necesidad de potenciar espacios públicos. Se propone un proyecto que articule y mejore la red de espacios existentes, con un diseño que respete la identidad local y cumpla con los estándares de la FIFA. Además, se enfatiza la importancia de la accesibilidad, la integración paisajística y la sostenibilidad en el diseño del nuevo estadio.

2. Especialidad de diseño
Camilo Fernández Orellana
Profesor especialidad: María Isabel Rivera
Profesor guía titulo: Fanny Lavanchy
Facultad Arquitectura Urbanismo y Geografía
Universidad de Concepción

3. Problemática de equipamiento
Falta infraestructura
Capacidad insuficiente carencia de seguridad.
Problemática urbana
Deterioro del espacio publico.
Desconexión y focos de delincuencia.
Potenciar la red de espacios existente.
Problemática arquitectónica.
Entregar un elemento que potencie la imagen urbana
Que represente la identidad del lugar.

5. Lugar
El área de intervención esta comprendida en un sector altamente importante en la ciudad donde aparecen espacios públicos relevantes como la avenida Ricardo Vicuña y la Laguna Esmeralda, ambos lugares de gran valor patrimonial pero que se encuentran en deterioro principalmente por la desconexión que generan algunos vacíos urbanos, lo que provoca que a pesar de estar cerca al casco histórico y al centro consolidado quede perdido en la ciudad y pase a tener presencia efímera en contados momentos.
Tema/Lugar

6. Lugar
El plan de desarrollo comunal y el plan regulador entienden a la ciudad de Los Ángeles como un polo de abastecimiento y servicio para las comunas aledañas, y reconoce una presencia de espacios públicos e infraestructuras, pero que se requieren potenciar, para esto recomienda usar los vacíos en la trama urbana.
La propuesta del proyecto busca generar una red de espacios públicos
y áreas verdes, a modo de articular y
potenciar entre si los ya existentes.
Tema/Lugar

9. La ubicación del terreno es de fácil accesibilidad desde los distintos puntos de la comuna, en una zona de fácil reconocimiento para las personas de otras comunas que llegan al estadio, encontrándose al limite del centro y rodeado de avenidas importante en la ciudad como son la Avenida Ricardo Vicuña y Avenida Los Ángeles, lo que ayuda a no generar congestión en el centro, la intervención en esta parte de la ciudad ayuda a extender las actividades del centro hacia estos espacios públicos.

10. Tema/Lugar

11. Polígono estadio
Aproximación estadio articulación red EP
Corredores de acceso

12. Tema/Lugar
Ubicado en el barrio centro
Colinda con los barrios Pueblo Nuevo y barrio Hurtado

13. Uso de suelo
Al estar al borde del barrio centro se encuentra próximo a dos barrios residenciales.
Se debe tener cuidad con la acústica para proteger a las zonas residenciales
Estructura vial
La estructura vial de Los Ángeles esta fuertemente marcada por avenidas que conectan la ciudad,
Las que convergen en el barrio centro.
Tema/Lugar

14. Definición
Recinto con graderías para los espectadores, destinado a competiciones deportivas. RAE
Un estadio es una construcción cerrada con graderías para los espectadores, destinado a competiciones deportivas. Puede ser al aire libre o cubierto.
Es usado para varios tipos de deportes que son populares a nivel mundial como el fútbol, el rugby, el béisbol, etc. Los estadios pueden influir de manera muy importante en la economía de un país albergando toda clase de eventos deportivos dependiendo de la capacidad que presentan. Consiste en un campo de grandes dimensiones rodeado por una estructura diseñada para que los espectadores puedan estar de pie o sentados viendo el acontecimiento. Desde tiempos remotos siempre han formado parte de la vida cotidiana de las personas.
Tema/Lugar

15. Lugar
Los recintos de actividades masivas se vuelven elementos altamente significativos en las ciudades, ya que al albergar gran cantidad de personas se quedan en la memoria colectiva por el simple hecho de ser. Esto trajo como resultado que muchos proyectos de este tipo terminan siendo contenedores genéricos e incapaces de plasmar aspectos de identidad de determinados lugares, lo que disminuye el grado de apropiación de las personas, además de que dichos proyectos son la oportunidad para potencial aspectos propios de cada lugar y aumentar aspectos económicos y turísticos.
Tema/Lugar

16. Lugar
La atemporalidad debe ser un elemento a considerar en el diseño, un objeto que al paso de los años no pierda su capacidad de encantar al usuario, muchas veces las vanguardias y las líneas de diseño se vuelven presa del tiempo y pasa a ser obsoletas de forma muy rápida. Un diseño que nace en una cultura, un contexto, una geografía, una historia, una comprensión de la serie de factores que hacen que el proyecto sea merecedor de esta ahí y ahora ,son los elementos que hacen que el diseño no se pierda rápidamente en el tiempo.
Tema/Lugar

17. Lugar

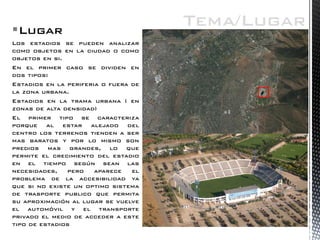

Los estadios se pueden analizar como objetos en la ciudad o como objetos en si.
En el primer caso se dividen en dos tipos:
Estadios en la periferia o fuera de la zona urbana.
Estadios en la trama urbana ( en zonas de alta densidad)
El primer tipo se caracteriza porque al estar alejado del centro los terrenos tienden a ser mas baratos y por lo mismo son predios mas grandes, lo que permite el crecimiento del estadio en el tiempo según sean las necesidades, pero aparece el problema de la accesibilidad ya que si no existe un optimo sistema de trasporte publico que permita su aproximación al lugar se vuelve el automóvil y el transporte privado el medio de acceder a este tipo de estadios
Tema/Lugar

18. Lugar

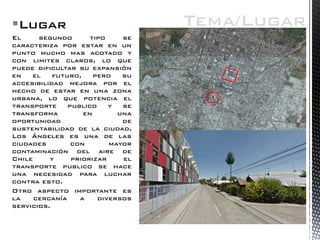

El segundo tipo se caracteriza por estar en un punto mucho mas acotado y con limites claros, lo que puede dificultar su expansión en el futuro, pero su accesibilidad mejora por el hecho de estar en una zona urbana, lo que potencia el transporte publico y se transforma en una oportunidad de sustentabilidad de la ciudad, Los Ángeles es una de las ciudades con mayor contaminación del aire de Chile y priorizar el transporte publico se hace una necesidad para luchar contra esto.
Otro aspecto importante es la cercanía a diversos servicios.
Tema/Lugar

19. Lugar
Los estadios como elementos se pueden analizar en varios aspectos dentro de los que destacan:
Estadios parcialmente cubiertos y completamente cubiertos, los estadios parcialmente cubiertos son la mayoría y presentan una cubierta sobre las gradas para proteger al publico, presentan buena relación el campo de juego ya que pueden ser utilizados en campo natural o campo sintético, funcionan de buena forma en climas relativamente normales, el hecho de no se completamente cubiertos permite la iluminación necesaria para los campos de juego de césped natural.
Tema/Lugar

20. Lugar
Estadios completamente cubiertos, son una muy buena opción en lugares donde el clima es extremo donde las condiciones de temperatura, lluvia, radiación o nieve entre otros generan problemas en los encuentros deportivos, estos recintos por temas de costos deben ser de césped sintético ya que la mantención del césped natural genera grandes gastos.
Tema/Lugar

21. Casos de estudio
Nelson Oyarzun
Chillan
Características
Terreno ajustado
Buena accesibilidad en la ciudad
Estadio existente infraestructura deficiente
Carencia de espacios públicos para eventos masivos.
Ideas principales
Liberar el primer nivel, dar una extensión desde la cancha pasando bajo las gradas y llegando al espacio publico exterior.
Fachadas ventiladas rol representativo y programático, usar los paneles y los colores para representar a Ñublense y dejando planos solidos que se pueden usar para publicidad o proyección.
El entorno se entiende como una plaza, genera un espacio de encuentros en lo apretado del contexto, espacio para acceder al estadio o para realizar otras actividades
Tema/Lugar

22. El proyecto cuenta con un sistema de estructuras de hormigón prefabricadas
El programa del proyecto se concentra en un solo edificio de cuatro niveles,
1°Piso camarines y zona medica, 2°Servicios
3°Prensa
4°VIP
Se libera el primer nivel bajo las gradas para facilitar la evacuación de los asistentes, por lo que la mayoría de las circulaciones están en el 2° nivel, donde se encuentran también los servicios higiénicos.

24. Estadio que resuelva en forma clara los requerimientos programáticos, se simplifico la distribución del programa con una lógica de 3 niveles, dejando además algunas zonas neutras.
Crear imagen urbana, el estadio que existía era prácticamente invisible, y la nueva forma del estadio hace que aparezca imponente a la Avenida Pacheco Altamirano.
Este estadio sitúa en el respaldo del proyecto el programa dejándolo oculto en una primera instancia.

25. Estándares FIFA
La FIFA recomienda la orientación norte- sur del campo de juego, entendiendo que así el asoleamiento permite una buena iluminación de la cancha, pero reconoce que se puede tener un resultado optimo si se diseña el estadio con una orientación que responda para un horario especifico.
En la orientación norte-sur se recomienda ubicar la zona de prensa y la zona VIP en el poniente, también se recomienda que sea por este mismo sector el acceso de los jugadores y árbitros, al igual que los estacionamientos para buses.

26. Estándares FIFA

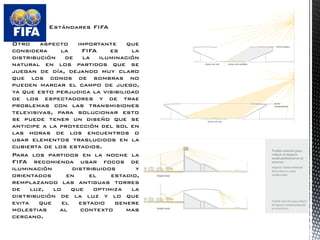

Otro aspecto importante que considera la FIFA es la distribución de la iluminación natural en los partidos que se juegan de día, dejando muy claro que los conos de sombras no pueden marcar el campo de juego, ya que esto perjudica la visibilidad de los espectadores y de trae problemas con las transmisiones televisivas, para solucionar esto se puede tener un diseño que se anticipe a la proyección del sol en las horas de los encuentros o usar elementos traslucidos en la cubierta de los estadios.
Para los partidos en la noche la FIFA recomienda usar focos de iluminación distribuidos y orientados en el estadio, remplazando las antiguas torres de luz, lo que optimiza la distribución de la luz y lo que evita que el estadio genere molestias al contexto mas cercano.

27. Estándares FIFA

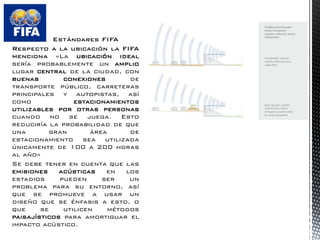

Respecto a la ubicación la FIFA menciona «La ubicación ideal sería probablemente un amplio lugar central de la ciudad, con buenas conexiones de transporte público, carreteras principales y autopistas, así como estacionamientos utilizables por otras personas cuando no se juega. Esto reduciría la probabilidad de que una gran área de estacionamiento sea utilizada únicamente de 100 a 200 horas al año»
Se debe tener en cuenta que las emisiones acústicas en los estadios pueden ser un problema para su entorno, así que se promueve a usar un diseño que se énfasis a esto, o que se utilicen métodos paisajísticos para amortiguar el impacto acústico.

28. Estándares FIFA
Green Goal es la iniciativa de sustentabilidad que plantea la FIFA, donde destacan.
Agua, el almacenamiento de aguas lluvias para la irrigación, usar métodos mas eficientes de riego y tecnologías que apoyen el ahorro en los servicios sanitarios.
Desechos, uno de los grandes costos en la administración de los estadios es la eliminación de desechos, por lo que se propone la realización de envases y la ubicación de puntos limpios para separar y reciclar los desechos.
Energía, se recomienda el uso de paneles fotovoltaicos, la protección de cristales para mejor aislación térmica y disminuir la calefacción y el aire acondicionado.
Transporte, se hace énfasis en el uso del transporte publico para minimizar las emisiones de CO2, también se sugiere el uso de buses de acercamiento por parte de la organización todo a fin de minimizar el transporte privado.

29. Estándares FIFA
Aspectos a considerar al diseñar un estadio:
– aumento del tráfico;
– mayores fuentes de ruido, y frecuentemente hinchas/peatones agresivos;
– ruido proveniente del evento;
– iluminación exterior del estadio y luz artificial del evento.
– ensombrecimiento de propiedades adyacentes;
– carencia de actividad en las inmediaciones del estadio en días sin partidos;
– dimensiones inapropiadas del proyecto en relación con su entorno.
Todos estos factores se pueden solucionar con un adecuado diseño, una buena programación de los eventos entre otros, además se recomienda un adecuado trabajo paisajístico para poder hacer mas ameno el contexto del estadio

30. Estándares FIFA
Beneficios de un estadio.
– acceso cómodo a eventos deportivos y de entretenimiento de calidad.
– puestos de trabajo durante su construcción y su operación.
– nuevos visitantes que promoverán la economía local, incluyendo tiendas de recuerdos, restaurantes y hoteles;
– frecuentemente, el estadio incluye instalaciones tales como gimnasios, salas de musculación, piscina, guarderías infantiles, salas de recepción y reunión, tiendas y distintos centros culturales y sociales, mayormente utilizados por los lugareños.
– si el terreno de juego tiene césped artificial, podrá utilizarse para programas recreativos Locales.
– la promoción de eventos en el estadio genera un significativo incremento de la difusión y el perfil de la comunidad.
– los estadios hacen que una comunidad se sienta orgullosa, en razón de la naturaleza especial de sus estructuras y eventos.

31. Estándares FIFA
Seguridad:
Señalar las vías de escape.
Tener un plan de reacción frente a incendios.
Sala de control de seguridad.
Circuito cerrado de cámaras.
Salas de primeros auxilios.
Acceso vehículos emergencia.
Control de accesos local y visita.
Exclusión de los espectadores, al terreno de juego.

32. Estadio actual
El estadio actual no cuenta con la infraestructura necesaria para recibir partidos de primera división del futbol chileno, no da abasto para la cantidad de espectadores que necesita el club, además de tener un pobre tratamientos de espacios públicos y no cumplir con los estándares FIFA.

33. Campo de juego
Camarines
Jugadores y árbitros
Zona medica
Zona de prensa
Zona VIP
Acceso local
Acceso visita
Servicios sanitarios
Servicios sanitarios
Tribunas publico
Servicios comida
Sala conferencias
Acceso jugadores árbitros
Acceso VIP
Tribunas publico
Tribunas publico
Tribunas publico
Servicios comida
Estacionamientos
Automóviles
Estacionamientos
buses
Estacionamientos
bicicletas
Acceso prensa

34. Temperatura
13,5 °C
Vientos
Precipitaciones
1074,4 mm
Condiciones de cielo
Radiación
Humedad relativa
73.0%

36. Elementos de la imagen urbana de Los Ángeles
Laguna Esmeralda
Avenida Ricardo Vicuña
Plaza de armas
