1. |
Esteros del Iberá, Corrientes
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

2. Relación con la ciudad
Puente de
madera
Paradores bici senda
estares / miradores
Área de
expansión
de la
ciudad
Intervención en
lagunas/esteros
Próximos a la ciudad
a modo de parque
Sendero bici
senda
Ruta escénica
costanera
Se busca revalorizar lo existente reforzándolo con propuestas complementarias, como ser
generar un gran espacio publico a modo de parque con las lagunas existentes. A su vez se
propone una ruta escénica que recorre dichos espacios verdes y la ciudad de Concepción.
Esto permite de forma simultanea generar conciencia sobre preservar los espacios naturales.
A la ruta existente
(camino principal), se lo
revaloriza a través de la
utilización de un puente
de madera que genera un
espacio de aparcamiento
a medio camino para
apreciar los esteros.
Se plantea un recorrido
alternativo de bici senda,
el cual cuenta en su
recorrido con paradores a
modo de estar-miradores.
Complejo de
Ecoturismo
Desvío de ruta
para acceso al
complejo
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

3. Memoria descriptiva
El conjunto surge al
partir del trazo de un
eje longitudinal
perpendicular a la ruta
y dos ejes que cortan a
estos a 45°.
Se trabajan con
volúmenes simples de
marcada
horizontalidad
correspondiéndose con
el paisaje y la
morfología de la
ciudad.
Centro de
Investigacón
Perspectivas del conjunto
Posada
Centro de
Interpretación
Planimetría general
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

4. Sistema de lugares
Centro de
Investigación
En el centro de la propuesta
se genera un estar con aguas
danzantes que varía
dependiendo de las lluvias,
ya que en caso de inundación
el sector genera un
estancamiento de agua
recreando los esteros. Cuenta
con bloques de hormigón
sobre el agua.
Memoria descriptiva
Se vincula la sala de exposiciones de la posada
con el auditorio del centro de investigación,
generando un lugar al aire libre apto para
proyecciones con sector de elementos a modo
de gradas.
Se genera un gran patio de
Posada
comidas compartiendo un
sector al aire libre, generado
por la vinculación del sector
gastronómico de la posada con
el bar del centro de
Centro de
interpretación.
Interpretación
El emplazamiento esta dado de manera tal que se
aprovechen visuales a la laguna en el ala de habitaciones de
la posada; hacia los esteros en centro de investigación y el
centro de interpretación queda a modo de acceso del
complejo por ser este de carácter público.
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

5. Circulaciones
Memoria descriptiva
Estares principales
Estares secundarios
Hall
Sector comercial y
gastronómico
Accesos a edificios
Ruta
Circulación vehicular
Circulación principal
peatonal
Expansiones
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

6. Imagenes
Memoria descriptiva
Perspectiva aérea
Patio de comidas
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

7. Imagenes
Proyecciones al aire libre
Memoria descriptiva
Perspectiva aérea
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

8. -Cubiertas verdes.
-Recolección de aguas de lluvia.
Adecuación ecológica
Cubierta de chapa
Tanque de
almacenamiento
de aguas de lluvia
Cubierta verde
Distribución de
bocas para regado
del parque
Tanque de
almacenamiento
de aguas de lluvia
Distribución de bocas para regado
del parque
Todos los edificios cuentan con un volúmen con cubierta
de chapa para recolección de aguas de lluvia y regado del
parque. Y también se generan cubiertas verdes a modo de
estares-miradores para reducir el impacto en el medio.
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

9. -Ventanas superiores para circulación
de aire caliente y aprovechar buena
iluminación natural.
Adecuación ecológica
Aire caliente
Aire frío
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

10. -Cubiertas de chapa y cubiertas verdes.
-Muros H° A°
-Vidrios doble.
-Revestimientos de piedra y madera.
-Caminos de cemento estampado y madera.
-Puentes en planta alta estructura metálica y
metal desplegado.
Materialización
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

11. Centro de Interpretación
Patio de comidas
Bar
b
Aulas
Sector comercial
galería
Sala de
interpretación
galería
Galería de
conexión
Circulación principal
Acceso
Circulación de servicio
HALL
Microcine
a
a
Planta baja
Administración
b
Acceso de servicio
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

12. Centro de Interpretación
Estares-miradores
Estares-miradores
Terrazas jardín
Puenta de
conexión
Circulación principal
Circulación de servicio
Microcine
Planta alta
Administración
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

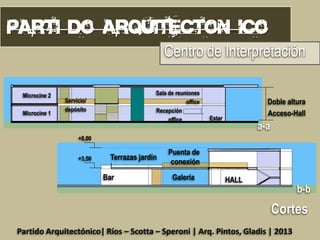

13. Centro de Interpretación
Microcine 2
Microcine 1
Sala de reuniones
office
Recepción
office
Servicio/
depósito
Doble altura
Acceso-Hall
Estar
a-a
+8,00
+3,50
Terrazas jardín
Bar
Puenta de
conexión
Galería
HALL
b-b
Cortes
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

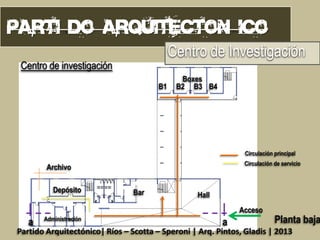

14. Centro de Investigación
Centro de investigación
B1
Boxes
B2 B3 B4
Circulación principal
Circulación de servicio
Archivo
Depósito
Bar
Hall
Acceso
a
Administración
a
Planta baja
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

15. Centro de Investigación
Centro de investigación
B5
B6 B7
B8
L4
Sanitarios
Laboratorios L3
L2
L1
Auditorio
Circulación principal
Circulación de servicio
Aulas
1
2
Planta alta
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

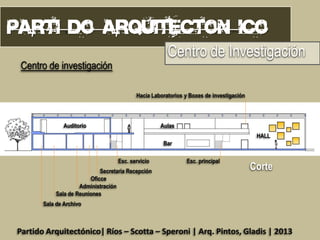

16. Centro de Investigación
Centro de investigación
Hacia Laboratorios y Boxes de investigación
Auditorio
Aulas
HALL
Bar
Esc. servicio
Secretaria Recepción
Oficce
Administración
Sala de Reuniones
Esc. principal
Corte
Sala de Archivo
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

17. Posada
Posada
acceso
Planta baja
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

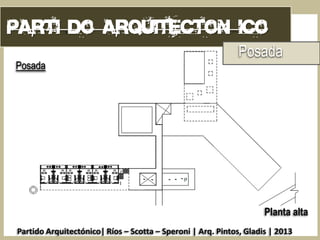

18. Posada
Posada
Planta alta
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

19. Croquis de recorrido
Llegada al complejo
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

20. Croquis de recorrido
Acceso peatonal y bicicletas
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

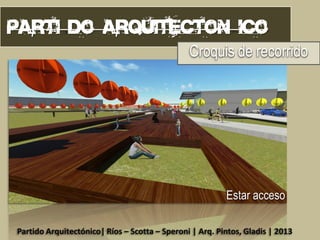

21. Croquis de recorrido
Estar acceso
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

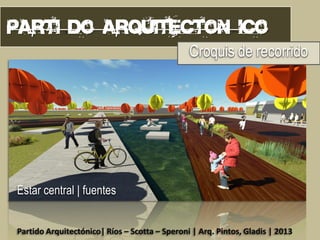

22. Croquis de recorrido
Estar central | fuentes
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013

23. Croquis de recorrido
Estar costanero | laguna
Partido Arquitectónico| Ríos – Scotta – Speroni | Arq. Pintos, Gladis | 2013
