El documento presenta el proyecto de una propuesta arquitectónica para un terreno ubicado en una montaña. La propuesta incluye cuatro edificios - un centro de convenciones, un centro de interpretación, una fábrica y exposición de arte, y un restaurante-bar - que estarían conectados por caminos. Los edificios se distribuyen de manera escalonada siguiendo la topografía del terreno. Se propone el uso de pieles de trama irregular para generar sombra y mantener temperaturas agradables. El acceso principal
Exposición que promueve la puesta en valor de la zona arqueológica del Cerro Ñañañique y construcción de museo de sitio, en el cerro Ñañañique ciudad de Chulucanas – Piura. Por los Chulucanenses Ing. Miguel Arellano Cruz, Arqueólogo Juan Manuel Oliva. Licenciado en turismo Luiggi Castillo Chung, Arquitecto Dante Zapata Pozo, miembros de ADETUR – Chulucanas.
2. 2
Pre-partido etapa
INDICE
upc - 2014 arq. Iturriaga giuliani, lanfiutti, lucero
TEMA
PAGINA
Idea rectora
3
Conexión de la ciudad y acceso
4
Centro de convenciones
5
Centro de interpretación
6
Fabrica y exposición de arte
7
Resto-bar
8
Memoria descriptiva
9
autocritica
10
3. 2
Pre-partido etapa
Pre-partido etapa
Idea rectora
upc - 2014 arq. Iturriaga giuliani, lanfiutti, lucero
Eje principal
(longitudinal)
Ejes secundarios
(transversales)
Los ejes transversales determinan la disposición de los edificios de la misma manera (transversalmente) generando visuales que priorizan a la ciudad.
Dichos ejes tienen la característica de adaptarse de cierta manera a la topografía del lugar en algunos sectores y en otros buscan alinearse con los edificios.
Ejes que nos permite vincular los edificios entre si y con el entorno. Generando recorridos y articulando espacios verdes.
En el eje principal se encuentra el acceso y remata en un espacio en común y al mismo tiempo es este el que genera la unión entre los ejes transversales pero también la división de los mismos, separando a las cúpulas del resto de las obras.
ciudad
INGRESO A LOS EDIFICIOS
ACCESO PRINCIPAL
4. 2
Pre-partido etapa
conexión de la ciudad y acceso al cerro
upc - 2014 arq. Iturriaga giuliani, lanfiutti, lucero
El eje principal se extiende hacia el recorrido vehicular existente, y adoptamos un punto en el casco céntrico de la ciudad en donde se generaría un hito (cúpula) de referencia que tenga un significado relacionado a los edificios implantados en el terreno, buscando a través de este elemento crear interés en el espectador
El acceso vehicular se dará sobre el eje principal. El estacionamiento será subterráneo, ubicándose por debajo del conjunto, se accederán a estos mediante escalera y ascensores.

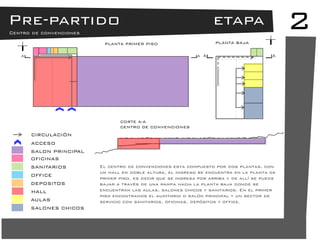

5. PLANTA PRIMER PISO
PLANTA BAJA
SALON PRINCIPAL
OFICINAS
SANITARIOS
OFFICE
DEPOSITOS
HALL
ACCESO
CIRCULACIÓN
AULAS
SALONES CHICOS
CORTE A-A
CENTRO DE CONVENCIONES
CENTRO DE CONVENCIONES
2
Pre-partido etapa
Centro de convenciones
CORTE A-A
CENTRO DE CONVENCIONES
El centro de convenciones esta compuesto por dos plantas, con un hall en doble altura, el ingreso se encuentra en la planta de primer piso, es decir que se ingresa por arriba y de allí se puede bajar a través de una rampa hacia la planta baja donde se encuentran las aulas, salones chicos y sanitarios. En el primer piso encontramos el auditorio o salón principal y un sector de servicio con sanitarios, oficinas, depósitos y office.
6. SALA DE EXPOSICIONES
OFICINAS
SANITARIOS
OFFICE
DEPOSITOS
HALL
SALA DE PROYECCIONES
ACCESO
CIRCULACIÓN
PLANTA
CORTE A-A
CENTRO DE INTERPRETACIONES
CENTRO DE INTERPRETACIONES
2
Pre-partido etapa
Centro de interpretaciones
upc - 2014 arq. Iturriaga giuliani, lanfiutti, lucero
El centro de interpretaciones es el edificio con menor superficie dentro del conjunto. Se puede observar en planta dos circulaciones lineales, una principal que conecta las salas de mayor jerarquía y otra secundaria de servicio.
7. SALA DE EXPOSICIONES
OFICINAS
SANITARIOS
OFFICE
DEPOSITOS
HALL
AULAS
ACCESOS
CIRCULACIÓN
TALLERES
PLANTA
CORTE B-B
CORTE A-A
FABRICA Y EXPOSICION DE ARTE
2
Pre-partido etapa
fabrica y exposición de arte
upc - 2014 arq. Iturriaga giuliani, lanfiutti, lucero
este edificio consta de un hall con doble acceso, permitiendo el ingreso de ambos lados.
Consta de talleres y aulas donde se dictaran y realizaran trabajos, y una sala de exposiciones en la cual se expondrán los trabajos realizados.
El sector de las cúpulas será utilizado como un espacio exposición semi-cubierto. En él se presentaran juegos de luces para remarcar su carácter y su contenido.
8. BAR
SANITARIOS
Cocina
DEPOSITOS
SALA DE MESAS
ACCESOS
CIRCULACIÓN
PLANTA
corte a-a
2
Pre-partido etapa
resto-bar
upc - 2014 arq. Iturriaga giuliani, lanfiutti, lucero
El resto-bar es un espacio en común que se remata sobre el final del eje principal.
Consta de una sala de mesas con una superficie de alto carácter que albergue gran capacidad de personas.
Esta equipado con su respectiva cocina, deposito, sanitarios para los clientes. Y un barra de atención.
9. 2
Pre-partido etapa
MEMORIA DESCRIPTIVA
upc - 2014 arq. Iturriaga giuliani, lanfiutti, lucero
Nuestra propuesta esta compuesta por un centro de convenciones; un centro de interpretación; una fabrica y exposición de arte y un bar, estos cuatro edificios están dispersos por el terreno buscando generar un recorrido y/o circuito obligando al visitante a recorrer por los mismos, los cuales se unen por caminos superpuestos paralelos y perpendiculares entre ellos, con rampas y escalinatas que obedecen a los desniveles que presenta el terreno.
La propuesta esta pensanda en base a un escalonamiento que parte desde el sector de las “cúpulas” a las cuales le adosamos la fabrica y exposición de artes, y nace hacia la parte superior de la montaña.
En cuanto a lo constructivo optamos por aplicar pieles de trama irregular que nos sirvan como elemento sustentable, generado sombras sobre la superficie, permitiendo así que se mantengan temperaturas agradables dentro del edificio.
El ingreso es a través de un eje principal el cual hasta cierto punto es vehicular pero llegando al sector cercano a los edificios se convierte en un amplio camino peatonal del cual se desprenden a modo de brazos perpendiculares el resto de los caminos que une cada uno de los sectores y edificios planteados.
10. 2
Pre-partido etapa
autocritica
upc - 2014 arq. Iturriaga giuliani, lanfiutti, lucero
ASPECTOS POSITIVOS
ASPECTOS NEGATIVOS
VISUALES
UTILIZACIÓN DE PIELES QUE GENERAN UN TECHO SOMBRA, MEJORANDO EL ACONDICIONAMIENTO DEL HAMBIENTE
SE CONSERVAN LAS CÚPULAS CASI EN SU MAYORIA, REFUNCIONALIZANDOLAS Y GENERANDO UN HITO CON LAS MISMAS
CONEXIÓN MÁS DIRECTA CON LA CIUDAD Y ACCESO SOBRE EL EJE PRINCIPAL
SE MANTIENEN EN SU MAYORIA LOS ESPACIOS VERDES Y SE GENERAN OTROS
xDEBIL CONEXIÓN ENTRE EL CENTRO DE CONVENCIONES Y EL CENTRO DE INTERPRETACIONES
xDIFICULTAD EN LA ADAPTACION DE LOS EDIFICIOS CON LA TOPOGRAFIA
xFALTA DE VINCULACION DE LOS EDIFICIOS IMPLANTADOS CON LOS QUE YA EXISTEN EN EL SECTOR
xDIFICULTAD PARA TRABAJAR CON LA GRAN DIMENSION DEL TERRENO SIN TENER UN LIMITE CONCRETO
