Este documento presenta los resultados de un estudio geológico y geotécnico realizado para un proyecto de construcción de un sistema de riego. Se identificaron unidades geológicas como lutitas ordovícicas y depósitos cuaternarios. Se realizaron perforaciones y pruebas de permeabilidad que mostraron zonas permeables e impermeables. El estudio concluye con recomendaciones para la construcción de una represa de hormigón e inyecciones de consolidación.

1. Estudio Geológico
CONSULTORA EN GEOLOGIA MG
PROYECTO CONSTRUCCIÓN SISTEMA
DE RIEGO MARANCELAYUJ (SAN
LUCAS)

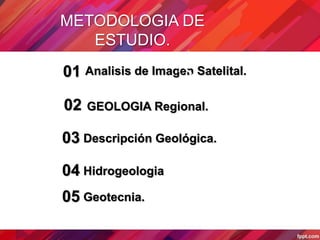

2. METODOLOGIA DE
ESTUDIO.
Analisis de Imagen Satelital.
01
GEOLOGIA Regional.
02
Descripción Geológica.
03
Hidrogeologia
04
Geotecnia.
05

3. FOTO INTERPRETACIÓN
En la actualidad la fotointerpretación, se lo realiza sobre una imagen
satelital, es el procedimeinto, donde se identifican las diferentes unidades
geologicas, geomorfologicas, estructurales, etc.

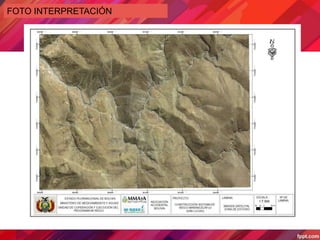

4. FOTO INTERPRETACIÓN

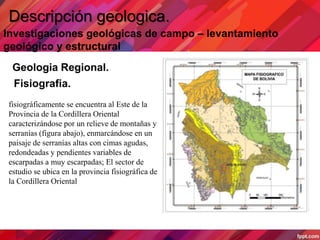

5. Descripción geologica.
Investigaciones geológicas de campo – levantamiento
geológico y estructural
Geologia Regional.
Fisiografia.
fisiográficamente se encuentra al Este de la
Provincia de la Cordillera Oriental
caracterizándose por un relieve de montañas y
serranías (figura abajo), enmarcándose en un
paisaje de serranías altas con cimas agudas,
redondeadas y pendientes variables de
escarpadas a muy escarpadas; El sector de
estudio se ubica en la provincia fisiográfica de
la Cordillera Oriental

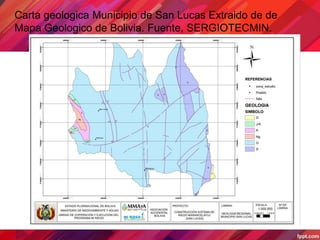

6. Carta geologica Municipio de San Lucas Extraido de de
Mapa Geologico de Bolivia. Fuente, SERGIOTECMIN.

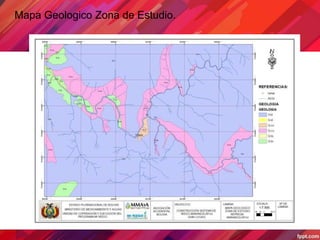

7. Mapa Geologico Zona de Estudio.

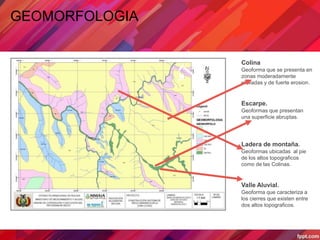

8. GEOMORFOLOGIA
Colina
Geoforma que se presenta en
zonas moderadamente
elevadas y de fuerte erosion.
Escarpe.
Geoformas que presentan
una superficie abruptas.
Ladera de montaña.
Geoformas ubicadas al pie
de los altos topograficos
como de las Colinas.
Valle Aluvial.
Geoforma que caracteriza a
los cierres que existen entre
dos altos topograficos.

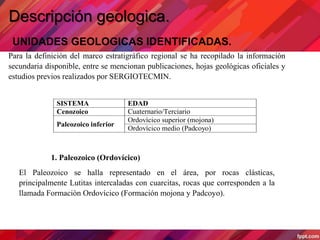

9. Descripción geologica.
UNIDADES GEOLOGICAS IDENTIFICADAS.
Para la definición del marco estratigráfico regional se ha recopilado la información
secundaria disponible, entre se mencionan publicaciones, hojas geológicas oficiales y
estudios previos realizados por SERGIOTECMIN.
1. Paleozoico (Ordovícico)
El Paleozoico se halla representado en el área, por rocas clásticas,
principalmente Lutitas intercaladas con cuarcitas, rocas que corresponden a la
llamada Formación Ordovícico (Formación mojona y Padcoyo).
SISTEMA EDAD
Cenozoico Cuaternario/Terciario
Paleozoico inferior
Ordovícico superior (mojona)
Ordovícico medio (Padcoyo)

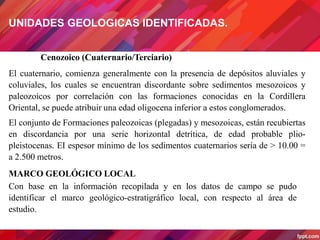

10. Cenozoico (Cuaternario/Terciario)
El cuaternario, comienza generalmente con la presencia de depósitos aluviales y
coluviales, los cuales se encuentran discordante sobre sedimentos mesozoicos y
paleozoicos por correlación con las formaciones conocidas en la Cordillera
Oriental, se puede atribuir una edad oligocena inferior a estos conglomerados.
El conjunto de Formaciones paleozoicas (plegadas) y mesozoicas, están recubiertas
en discordancia por una serie horizontal detrítica, de edad probable plio-
pleistocenas. EI espesor mínimo de los sedimentos cuaternarios sería de > 10.00 =
a 2.500 metros.
MARCO GEOLÓGICO LOCAL
Con base en la información recopilada y en los datos de campo se pudo
identificar el marco geológico-estratigráfico local, con respecto al área de
estudio.
UNIDADES GEOLOGICAS IDENTIFICADAS.

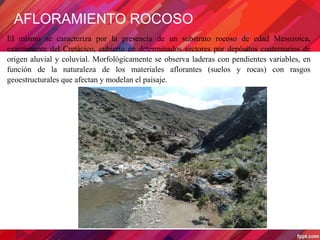

11. AFLORAMIENTO ROCOSO
El mismo se caracteriza por la presencia de un substrato rocoso de edad Mesozoica,
exactamente del Cretácico, cubierto en determinados sectores por depósitos cuaternarios de
origen aluvial y coluvial. Morfológicamente se observa laderas con pendientes variables, en
función de la naturaleza de los materiales aflorantes (suelos y rocas) con rasgos
geoestructurales que afectan y modelan el paisaje.

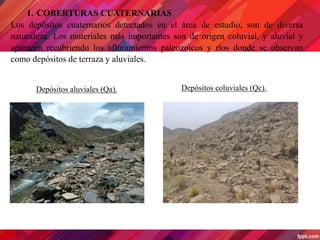

12. 1. COBERTURAS CUATERNARIAS
Los depósitos cuaternarios detectados en el área de estudio, son de diversa
naturaleza. Los materiales más importantes son de origen coluvial, y aluvial y
aparecen recubriendo los afloramientos paleozoicos y ríos donde se observan
como depósitos de terraza y aluviales.
Depósitos coluviales (Qc).
Depósitos aluviales (Qa).

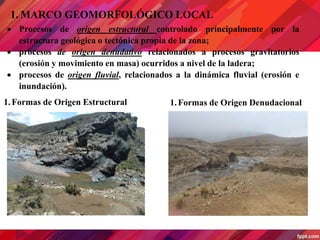

13. 1. MARCO GEOMORFOLÓGICO LOCAL
 Procesos de origen estructural controlado principalmente por la
estructura geológica o tectónica propia de la zona;
 procesos de origen denudativo relacionados a procesos gravitatorios
(erosión y movimiento en masa) ocurridos a nivel de la ladera;
 procesos de origen fluvial, relacionados a la dinámica fluvial (erosión e
inundación).
1.Formas de Origen Estructural 1.Formas de Origen Denudacional

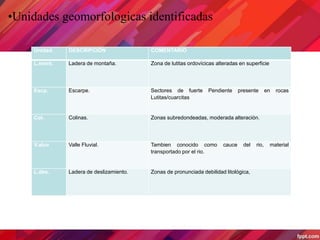

14. •Unidades geomorfologicas identificadas
Unidad. DESCRIPCIÓN COMENTARIO
L.mont. Ladera de montaña. Zona de lutitas ordovícicas alteradas en superficie
Escp. Escarpe. Sectores de fuerte Pendiente presente en rocas
Lutitas/cuarcitas
Col. Colinas. Zonas subredondeadas, moderada alteración.
V.aluv Valle Fluvial. Tambien conocido como cauce del rio, material
transportado por el rio.
L.des. Ladera de deslizamiento. Zonas de pronunciada debilidad litológica,

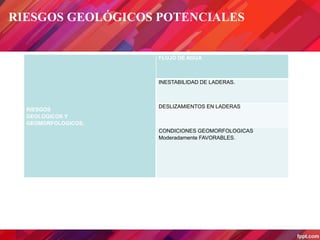

15. RIESGOS GEOLÓGICOS POTENCIALES
RIESGOS
GEOLOGICOS Y
GEOMORFOLOGICOS.
FLUJO DE AGUA
INESTABILIDAD DE LADERAS.
DESLIZAMIENTOS EN LADERAS
CONDICIONES GEOMORFOLOGICAS
Moderadamente FAVORABLES.

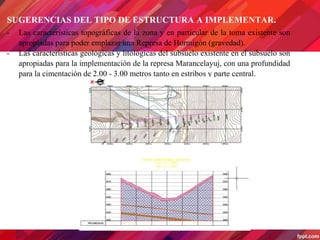

16. SUGERENCIAS DEL TIPO DE ESTRUCTURA A IMPLEMENTAR.
- Las características topográficas de la zona y en particular de la toma existente son
apropiadas para poder emplazar una Represa de Hormigón (gravedad).
- Las características geológicas y litológicas del subsuelo existente en el subsuelo son
apropiadas para la implementación de la represa Marancelayuj, con una profundidad
para la cimentación de 2.00 - 3.00 metros tanto en estribos y parte central.

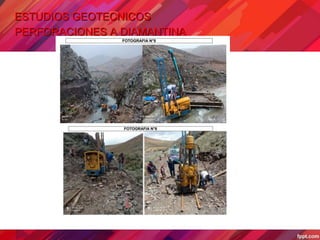

17. ESTUDIOS GEOTECNICOS
PERFORACIONES A DIAMANTINA

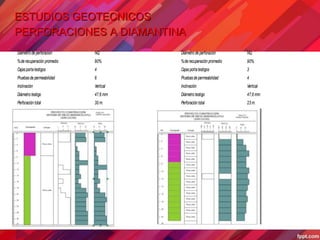

18. ESTUDIOS GEOTECNICOS
PERFORACIONES A DIAMANTINA
Diámetrodeperforación NQ
%derecuperación promedio 90%
Cajasportatestigos 4
Pruebasdepermeabilidad 6
Inclinación Vertical
Diámetrotestigo 47,6 mm
Perforación total 30 m.
Diámetrodeperforación NQ
%derecuperación promedio 90%
Cajasportatestigos 3
Pruebasdepermeabilidad 4
Inclinación Vertical
Diámetrotestigo 47,6 mm
Perforación total 23 m.

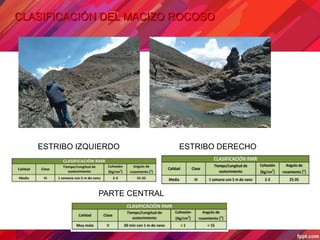

19. CLASIFICACIÓN DEL MACIZO ROCOSO
ESTRIBO IZQUIERDO ESTRIBO DERECHO
PARTE CENTRAL

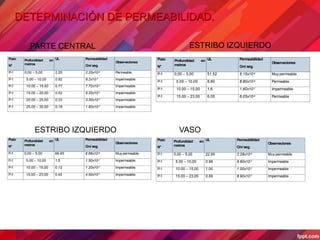

20. DETERMINACIÓN DE PERMEABILIDAD.
Pozo
N°
Profundidad en
metros
UL Permeabilidad
Cm/ seg.
Observaciones
P-1 0,00 – 5,00 2.25 2.25x10-6 Permeable.
P-1 5.00 – 10,00 0.92 9.2x10-7 Impermeable
P-1 10.00 – 15,00 0.77 7.72x10-7 Impermeable
P-1 15.00 – 20,00 0.52 5.20x10-7 Impermeable
P-1 20.00 – 25,00 0.33 3.30x10-7 Impermeable
P-1 25.00 – 30,00 0.18 1.80x10-7 Impermeable
Pozo
N°
Profundidad en
metros
UL Permeabilidad
Cm/ seg.
Observaciones
P-1 0,00 – 5,00 51.52 5.15x10-5 Muy permeable.
P-1 5.00 – 10,00 8.80 8.80x10-5 Permeable
P-1 10.00 – 15,00 1.6 1.60x10-7 Impermeable
P-1 15.00 – 23,00 6.05 6.05x10-5 Permeable
Pozo
N°
Profundidad en
metros
UL Permeabilidad
Cm/ seg.
Observaciones
P-1 0,00 – 5,00 66.65 6.66x10-5 Muy permeable.
P-1 5.00 – 10,00 1.5 1.50x10-7 Impermeable
P-1 10.00 – 15,00 0.12 1.20x10-7 Impermeable
P-1 15.00 – 23,00 0.45 4.50x10-7 Impermeable
Pozo
N°
Profundidad en
metros
UL Permeabilidad
Cm/ seg.
Observaciones
P-1 0,00 – 5,00 22.85 2.28x10-5 Muy permeable.
P-1 5.00 – 10,00 0.96 9.60x10-7 Impermeable
P-1 10.00 – 15,00 1.00 1.00x10-7 Impermeable
P-1 15.00 – 23,00 0.89 8.90x10-7 Impermeable
PARTE CENTRAL ESTRIBO IZQUIERDO
ESTRIBO IZQUIERDO VASO

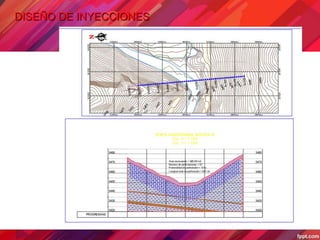

21. DISEÑO DE INYECCIONES

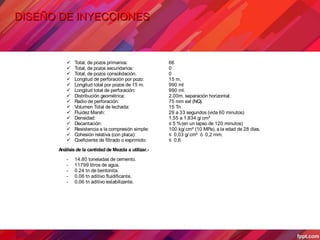

22. DISEÑO DE INYECCIONES
 Total, de pozos primarios: 66
 Total, de pozos secundarios: 0
 Total, de pozos consolidación. 0
 Longitud de perforación por pozo: 15 m.
 Longitud total por pozos de 15 m. 990 ml
 Longitud total de perforación: 990 ml.
 Distribución geométrica: 2.00m. separación horizontal.
 Radio de perforación: 75 mm ext (NQ).
 Volumen Total de lechada: 15 Tn
 Fluidez Marsh: 29 a 33 segundos (vida 60 minutos)
 Densidad: 1,55 a 1,834 g/ cm³
 Decantación: ≤ 5 %(en un lapso de 120 minutos)
 Resistencia a la compresión simple: 100 kg/ cm² (10 MPa), a la edad de 28 días.
 Cohesión relativa (con placa): ≤ 0,03 g/ cm² ó 0,2 mm.
 Coeficiente de filtrado o exprimido: ≤ 0,6
Análisis de la cantidad de Mezcla a utilizar.-
- 14.80 toneladas de cemento.
- 11799 litros de agua.
- 0.24 tn de bentonita.
- 0.06 tn aditivo fluidificante.
- 0.06 tn aditivo estabilizante.

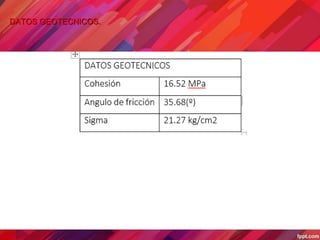

23. DATOS GEOTECNICOS.
