1. UNIVERSIDAD NACIONAL DEL
ALTIPLANO
ESCULA PROFESIONAL DE INGENIERIA
GEOLOGICA
ASIGNATURA
YACIMIENTOS MINERALES I
INFORMES DE SALIDA DE CAMPO A PUMPERIA
DOCENTE: Ing. ROBERTO ZEGARRA PONCE
PROPIO DE:
DIEGO ARMANDO HANCCO CCALACASI
CAYO QUIRO SERGIO R.
SEMESTRE ACADEMICO: VII
PERU - 2015
2. INTRODUCCION
Conocer la procedencia genética del yacimiento expuesto en dicha zona, en sus caracteres
petrográficos y mineralógicos, el tipo de estructura y textura de las vetas existentes.
OBJETIVO
- Determinar el tipo de yacimiento y su mineralogía presente en la zona de Pumperia.
UBICACIÓN
Geográficamente el área de estudio se encuentra ubicada al SW de la ciudad de Puno, con
altitudes variables entre 3980 y 4050 m.s.n.m.

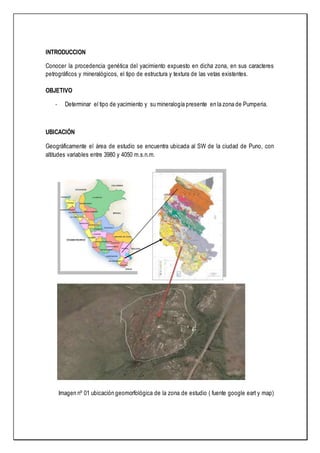

Imagen nº 01 ubicación geomorfológica de la zona de estudio ( fuente google eart y map)

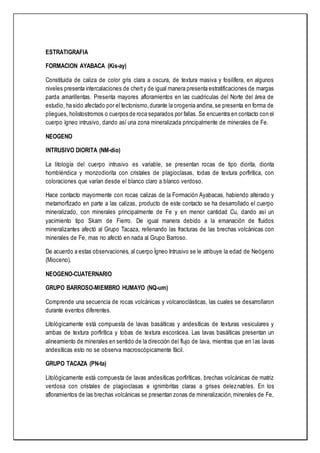

3. ESTRATIGRAFIA
FORMACION AYABACA (Kis-ay)
Constituida de caliza de color gris clara a oscura, de textura masiva y fosilífera, en algunos
niveles presenta intercalaciones de cherty de igual manera presenta estratificaciones de margas
parda amarillentas. Presenta mayores afloramientos en las cuadriculas del Norte del área de
estudio, ha sido afectado por el tectonismo,durante la orogenia andina, se presenta en forma de
pliegues, holistostromos o cuerpos de roca separados por fallas. Se encuentra en contacto con el
cuerpo ígneo intrusivo, dando así una zona mineralizada principalmente de minerales de Fe.
NEOGENO
INTRUSIVO DIORITA (NM-dio)
La litología del cuerpo intrusivo es variable, se presentan rocas de tipo diorita, diorita
hornbléndica y monzodiorita con cristales de plagioclasas, todas de textura porfirítica, con
coloraciones que varían desde el blanco claro a blanco verdoso.
Hace contacto mayormente con rocas calizas de la Formación Ayabacas, habiendo alterado y
metamorfizado en parte a las calizas, producto de este contacto se ha desarrollado el cuerpo
mineralizado, con minerales principalmente de Fe y en menor cantidad Cu, dando así un
yacimiento tipo Skarn de Fierro. De igual manera debido a la emanación de fluidos
mineralizantes afectó al Grupo Tacaza, rellenando las fracturas de las brechas volcánicas con
minerales de Fe, mas no afectó en nada al Grupo Barroso.
De acuerdo a estas observaciones, al cuerpo Ígneo Intrusivo se le atribuye la edad de Neógeno
(Mioceno).
NEOGENO-CUATERNARIO
GRUPO BARROSO-MIEMBRO HUMAYO (NQ-um)
Comprende una secuencia de rocas volcánicas y volcanoclásticas, las cuales se desarrollaron
durante eventos diferentes.
Litológicamente está compuesta de lavas basálticas y andesíticas de texturas vesiculares y
ambas de textura porfirítica y tobas de textura escorácea. Las lavas basálticas presentan un
alineamiento de minerales en sentido de la dirección del flujo de lava, mientras que en las lavas
andesíticas esto no se observa macroscópicamente fácil.
GRUPO TACAZA (PN-ta)
Litológicamente está compuesta de lavas andesíticas porfiríticas, brechas volcánicas de matriz
verdosa con cristales de plagioclasas e ignimbritas claras a grises deleznables. En los
afloramientos de las brechas volcánicas se presentan zonas de mineralización,minerales de Fe,

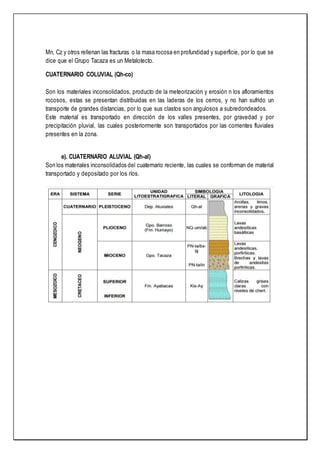

4. Mn, Cz y otros rellenan las fracturas o la masa rocosa en profundidad y superficie, por lo que se
dice que el Grupo Tacaza es un Metalotecto.
CUATERNARIO COLUVIAL (Qh-co)
Son los materiales inconsolidados, producto de la meteorización y erosión n los afloramientos
rocosos, estas se presentan distribuidas en las laderas de los cerros, y no han sufrido un
transporte de grandes distancias, por lo que sus clastos son angulosos a subredondeados.
Este material es transportado en dirección de los valles presentes, por gravedad y por
precipitación pluvial, las cuales posteriormente son transportados por las corrientes fluviales
presentes en la zona.
e). CUATERNARIO ALUVIAL (Qh-al)
Son los materiales inconsolidados del cuaternario reciente, las cuales se conforman de material
transportado y depositado por los ríos.
5. FOTO 03: Fotografía tomada desde las coordenadas UTM 389546E y 8241210N, se observa
afloramientos de rocas andesíticas, calizas de la formación Ayabacas, depósitos Coluviales y
depósitos Aluviales.
PETROLOGIA
BRECHAS VOLCANICAS DE ANDESITA
Las brechas se componen con clastos de andesitas de textura masiva y porfirítica, los colores
que presentan varían de grises y verdes, con formas angulosas a subredondeadas.
TRAQUIANDESITAS
Por otra parte se encuentran traquiandesitas con mineralización de baritina y cuarzo entre fallas
y fracturas. La estructura mineralizada dentro de esta variedad de brecha son principalmente
vetas de baritina y variedades de cuarzo con una potencia hasta de 4m y una longitud que
superan los 10m.
La roca albergante de la mineralización es la roca andesita y dacitas porfiriticas de color rojizo
debido al Fe.

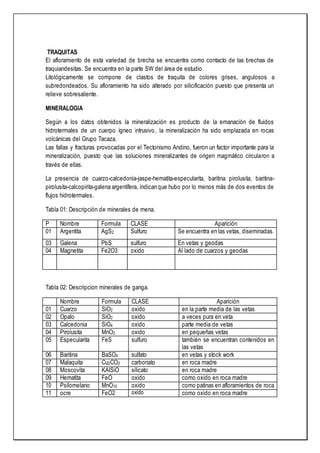

6. TRAQUITAS
El afloramiento de esta variedad de brecha se encuentra como contacto de las brechas de
traquiandesitas. Se encuentra en la parte SW del área de estudio.
Litológicamente se compone de clastos de traquita de colores grises, angulosos a
subredondeados. Su afloramiento ha sido alterado por silicificación puesto que presenta un
relieve sobresaliente.
MINERALOGIA
Según a los datos obtenidos la mineralización es producto de la emanación de fluidos
hidrotermales de un cuerpo ígneo intrusivo, la mineralización ha sido emplazada en rocas
volcánicas del Grupo Tacaza.
Las fallas y fracturas provocadas por el Tectonismo Andino, fueron un factor importante para la
mineralización, puesto que las soluciones mineralizantes de origen magmático circularon a
través de ellas.
La presencia de cuarzo-calcedonia-jaspe-hematita-especularita, baritina pirolusita, baritina-
pirolusita-calcopirita-galena argentífera, indican que hubo por lo menos más de dos eventos de
flujos hidrotermales.
Tabla 01: Descripción de minerales de mena.
P Nombre Formula CLASE Aparición
01 Argentita AgS2 Sulfuro Se encuentra en las vetas, diseminadas.
03 Galena PbS sulfuro En vetas y geodas
04 Magnetita Fe2O3 oxido Al lado de cuarzos y geodas
Tabla 02: Descripcion minerales de ganga.
Nombre Formula CLASE Aparición
01 Cuarzo SiO2 oxido en la parte media de las vetas
02 Opalo SiO2 oxido a veces pura en veta
03 Calcedonia SiO4 oxido parte media de vetas
04 Pirolusita MnO2 oxido en pequeñas vetas
05 Especularita FeS sulfuro también se encuentran contenidos en
las vetas
06 Baritina BaSO4 sulfato en vetas y stock work
07 Malaquita Cu2CO3 carbonato en roca madre
08 Moscovita KAlSiO silicato en roca madre
09 Hematita FeO oxido como oxido en roca madre
10 Psilomelano MnO10 oxido como patinas en afloramientos de roca
11 ocre FeO2 oxido como oxido en roca madre

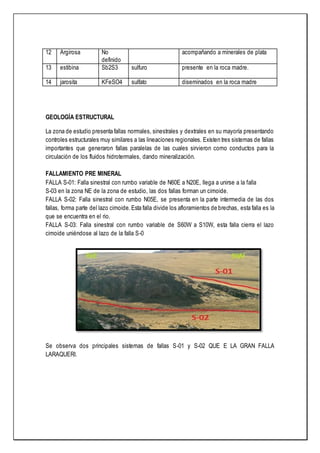

7. 12 Argirosa No
definido
acompañando a minerales de plata
13 estibina Sb2S3 sulfuro presente en la roca madre.
14 jarosita KFeSO4 sulfato diseminados en la roca madre
GEOLOGÍA ESTRUCTURAL
La zona de estudio presenta fallas normales, sinestrales y dextrales en su mayoría presentando
controles estructurales muy similares a las lineaciones regionales. Existen tres sistemas de fallas
importantes que generaron fallas paralelas de las cuales sirvieron como conductos para la
circulación de los fluidos hidrotermales, dando mineralización.
FALLAMIENTO PRE MINERAL
FALLA S-01: Falla sinestral con rumbo variable de N60E a N20E, llega a unirse a la falla
S-03 en la zona NE de la zona de estudio, las dos fallas forman un cimoide.
FALLA S-02: Falla sinestral con rumbo N05E, se presenta en la parte intermedia de las dos
fallas, forma parte del lazo cimoide. Esta falla divide los afloramientos de brechas, esta falla es la
que se encuentra en el rio.
FALLA S-03: Falla sinestral con rumbo variable de S60W a S10W, esta falla cierra el lazo
cimoide uniéndose al lazo de la falla S-0
Se observa dos principales sistemas de fallas S-01 y S-02 QUE E LA GRAN FALLA
LARAQUERI.
8. FALLAMIENTO POST MINERAL
En la zona de estudio se observa afloramientos de rocas volcánicas Traquiandesitas, de las
cuales existen fallas de tipo dextral con rumbo N85E a S85W.

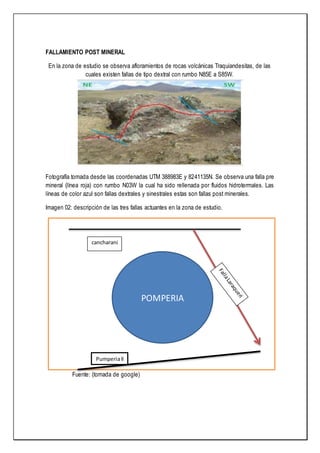

Fotografía tomada desde las coordenadas UTM 388983E y 8241135N. Se observa una falla pre
mineral (línea roja) con rumbo N03W la cual ha sido rellenada por fluidos hidrotermales. Las
líneas de color azul son fallas dextrales y sinestrales estas son fallas post minerales.
Imagen 02: descripción de las tres fallas actuantes en la zona de estudio.
Fuente: (tomada de google)
POMPERIA
cancharani
PumperiaII

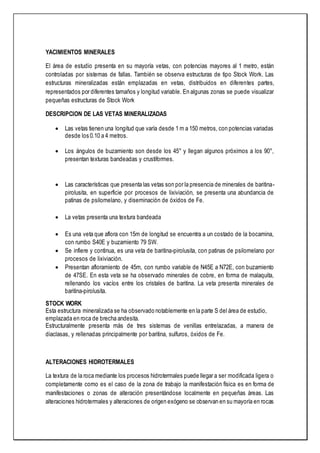

9. YACIMIENTOS MINERALES
El área de estudio presenta en su mayoría vetas, con potencias mayores al 1 metro, están
controladas por sistemas de fallas. También se observa estructuras de tipo Stock Work. Las
estructuras mineralizadas están emplazadas en vetas, distribuidos en diferentes partes,
representados por diferentes tamaños y longitud variable. En algunas zonas se puede visualizar
pequeñas estructuras de Stock Work
DESCRIPCION DE LAS VETAS MINERALIZADAS
Las vetas tienen una longitud que varía desde 1 m a 150 metros, con potencias variadas
desde los 0.10 a 4 metros.
Los ángulos de buzamiento son desde los 45° y llegan algunos próximos a los 90°,
presentan texturas bandeadas y crustiformes.
Las características que presenta las vetas son por la presencia de minerales de baritina-
pirolusita, en superficie por procesos de lixiviación, se presenta una abundancia de
patinas de psilomelano, y diseminación de óxidos de Fe.
La vetas presenta una textura bandeada
Es una veta que aflora con 15m de longitud se encuentra a un costado de la bocamina,
con rumbo S40E y buzamiento 79 SW.
Se infiere y continua, es una veta de baritina-pirolusita, con patinas de psilomelano por
procesos de lixiviación.
Presentan afloramiento de 45m, con rumbo variable de N45E a N72E, con buzamiento
de 47SE. En esta veta se ha observado minerales de cobre, en forma de malaquita,
rellenando los vacíos entre los cristales de baritina. La veta presenta minerales de
baritina-pirolusita.
STOCK WORK
Esta estructura mineralizada se ha observado notablemente en la parte S del área de estudio,
emplazada en roca de brecha andesita.
Estructuralmente presenta más de tres sistemas de venillas entrelazadas, a manera de
diaclasas, y rellenadas principalmente por baritina, sulfuros, óxidos de Fe.
ALTERACIONES HIDROTERMALES
La textura de la roca mediante los procesos hidrotermales puede llegar a ser modificada ligera o
completamente como es el caso de la zona de trabajo la manifestación física es en forma de
manifestaciones o zonas de alteración presentándose localmente en pequeñas áreas. Las
alteraciones hidrotermales y alteraciones de origen exógeno se observan en su mayoría en rocas

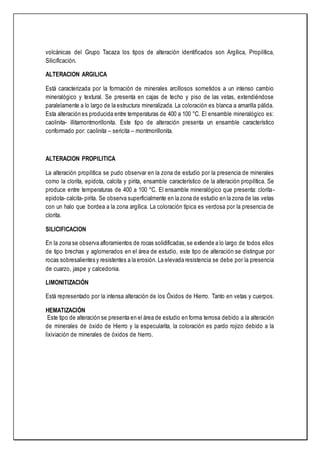

10. volcánicas del Grupo Tacaza los tipos de alteración identificados son Argílica, Propilítica,
Silicificación.
ALTERACION ARGILICA
Está caracterizada por la formación de minerales arcillosos sometidos a un intenso cambio
mineralógico y textural. Se presenta en cajas de techo y piso de las vetas, extendiéndose
paralelamente a lo largo de la estructura mineralizada. La coloración es blanca a amarilla pálida.
Esta alteración es producida entre temperaturas de 400 a 100 °C. El ensamble mineralógico es:
caolinita- illitamontmorillonita. Este tipo de alteración presenta un ensamble característico
conformado por: caolinita – sericita – montmorillonita.
ALTERACION PROPILITICA
La alteración propilítica se pudo observar en la zona de estudio por la presencia de minerales
como la clorita, epidota, calcita y pirita, ensamble característico de la alteración propilítica. Se
produce entre temperaturas de 400 a 100 °C. El ensamble mineralógico que presenta: clorita-
epidota- calcita- pirita. Se observa superficialmente en la zona de estudio en la zona de las vetas
con un halo que bordea a la zona argílica. La coloración típica es verdosa por la presencia de
clorita.
SILICIFICACION
En la zona se observa afloramientos de rocas solidificadas,se extiende a lo largo de todos ellos
de tipo brechas y aglomerados en el área de estudio, este tipo de alteración se distingue por
rocas sobresalientes y resistentes a la erosión. La elevada resistencia se debe por la presencia
de cuarzo, jaspe y calcedonia.
LIMONITIZACIÓN
Está representado por la intensa alteración de los Óxidos de Hierro. Tanto en vetas y cuerpos.
HEMATIZACIÓN
Este tipo de alteración se presenta en el área de estudio en forma terrosa debido a la alteración
de minerales de óxido de Hierro y la especularita, la coloración es pardo rojizo debido a la
lixiviación de minerales de óxidos de hierro.

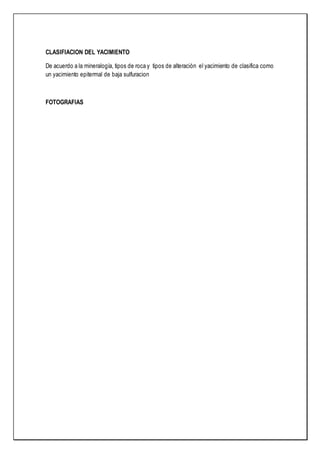

11. CLASIFIACION DEL YACIMIENTO
De acuerdo a la mineralogía, tipos de roca y tipos de alteración el yacimiento de clasifica como
un yacimiento epitermal de baja sulfuracion
FOTOGRAFIAS

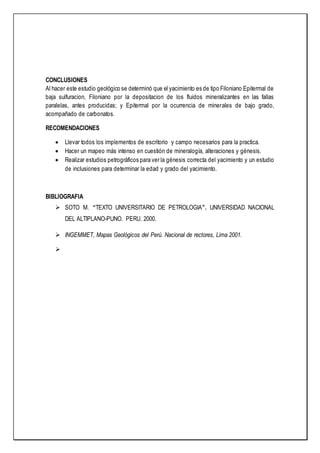

12. CONCLUSIONES
Al hacer este estudio geológico se determinó que el yacimiento es de tipo Filoniano Epitermal de
baja sulfuracion, Filoniano por la depositacion de los fluidos mineralizantes en las fallas
paralelas, antes producidas; y Epitermal por la ocurrencia de minerales de bajo grado,
acompañado de carbonatos.
RECOMENDACIONES
Llevar todos los implementos de escritorio y campo necesarios para la practica.
Hacer un mapeo más intenso en cuestión de mineralogía, alteraciones y génesis.
Realizar estudios petrográficos para ver la génesis correcta del yacimiento y un estudio
de inclusiones para determinar la edad y grado del yacimiento.
BIBLIOGRAFIA
SOTO M. “TEXTO UNIVERSITARIO DE PETROLOGIA”. UNIVERSIDAD NACIONAL
DEL ALTIPLANO-PUNO. PERU. 2000.
INGEMMET, Mapas Geológicos del Perú. Nacional de rectores, Lima 2001.

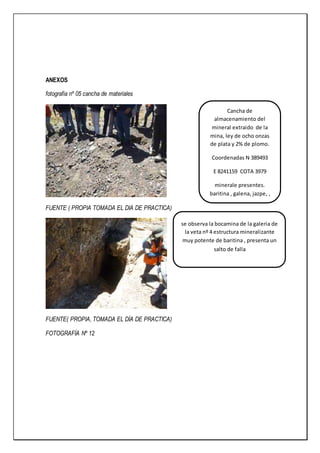

13. ANEXOS
fotografia nº 05 cancha de materiales
FUENTE ( PROPIA TOMADA EL DIA DE PRACTICA)
FUENTE( PROPIA, TOMADA EL DÍA DE PRACTICA)
FOTOGRAFÍA Nº 12
Cancha de
almacenamiento del
mineral extraido de la
mina, ley de ocho onzas
de plata y 2% de plomo.
Coordenadas N 389493
E 8241159 COTA 3979
minerale presentes.
baritina , galena, jazpe, ,
calcita, argentita, goetita,
y otros.
se observa la bocamina de la galeria de
la veta nº 4 estructura mineralizante
muy potente de baritina , presenta un
salto de falla
14. ESTRUCTURA 2 SE OBSERVA
BOCAMINAS
COORDENADAS N 8241517 E
389587 COTA 4034
Az 28 Bz. 57 Dir.Bz 298

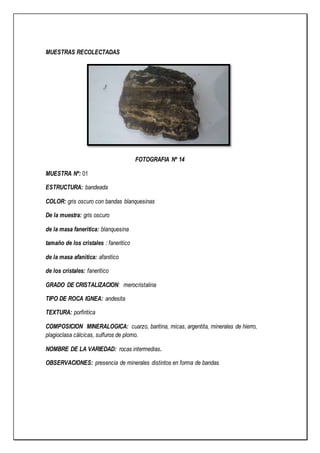

15. MUESTRAS RECOLECTADAS
FOTOGRAFIA Nº 14
MUESTRA Nº: 01
ESTRUCTURA: bandeada
COLOR: gris oscuro con bandas blanquesinas
De la muestra: gris oscuro
de la masa faneritica: blanquesina
tamaño de los cristales : faneritico
de la masa afanitica: afanitico
de los cristales: faneritico
GRADO DE CRISTALIZACION: merocristalina
TIPO DE ROCA IGNEA: andesita
TEXTURA: porfiritica
COMPOSICION MINERALOGICA: cuarzo, baritina, micas, argentita, minerales de hierro,
plagioclasa cálcicas, sulfuros de plomo.
NOMBRE DE LA VARIEDAD: rocas intermedias.
OBSERVACIONES: presencia de minerales distintos en forma de bandas
16. FOTOGRAFIA Nº 15
MUESTRA Nº: 02
ESTRUCTURA. masiva
COLOR: gris verdusco
De la muestra: verdusco claro
de la masa faneritica. Verdusco clarizo
tamaño de los cristales: 0.01- 0.3cm
de la masa afanitica: afanitico
de los cristales: faneritico
GRADO DE CRISTALIZACION: merocristalina
TIPO DE ROCA IGNEA: extrusiva
TEXTURA: microlitica
COMPOSICION MINERALOGICA: oxidos de fierro, limonita, plagiclasas cálcica, micas,
gohetita, y otros.
NOMBRE DE LA VARIEDAD: clorita
OBSERVACIONES: presencia de facil fractura miento, intemperizada.

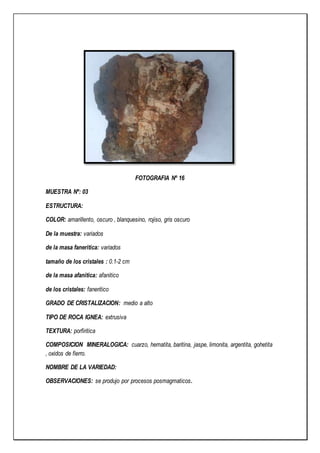

17. FOTOGRAFIA Nº 16
MUESTRA Nº: 03
ESTRUCTURA:
COLOR: amarillento, oscuro , blanquesino, rojiso, gris oscuro
De la muestra: variados
de la masa faneritica: variados
tamaño de los cristales : 0.1-2 cm
de la masa afanitica: afanitico
de los cristales: faneritico
GRADO DE CRISTALIZACION: medio a alto
TIPO DE ROCA IGNEA: extrusiva
TEXTURA: porfiritica
COMPOSICION MINERALOGICA: cuarzo, hematita, baritina, jaspe, limonita, argentita, gohetita
, oxidos de fierro.
NOMBRE DE LA VARIEDAD:
OBSERVACIONES: se produjo por procesos posmagmaticos.
18. FOTOGRAFIA Nº 17
MUESTRA Nº: 03
ESTRUCTURA:
COLOR: gris osuro plomizo
De la muestra: gris oscuro plomizo
de la masa faneritica: gris oscuro
tamaño de los cristales: afanitico
de la masa afanitica: afanitica
de los cristales: merocristalino
GRADO DE CRISTALIZACION: bajo
TIPO DE ROCA IGNEA: extrusiva
TEXTURA: microlitica
COMPOSICION MINERALOGICA: gohetita, limonita, sulfuros de plata y plomo, micas, pirita,
oxidos de fierro
NOMBRE DE LA VARIEDAD: argentita
OBSERVACIONES. La mineralización se dio por procesos postmagmaticos.
19. FOTOGRAFIA Nº 18
MUESTRA Nº: 05
ESTRUCTURA:
COLOR: gris rojizo oscuro
De la muestra: gris oscuro
de la masa faneritica: gris rojiso
tamaño de los cristales: faneritico
de la masa afanitica: afanitico
de los cristales: faneritico
GRADO DE CRISTALIZACION: holovitrea
TIPO DE ROCA IGNEA: extrusiva
TEXTURA: porfiritica
COMPOSICION MINERALOGICA: plagiclasa cálcica, oxidos de fierro, cuarzo, hematita.baritina
NOMBRE DE LA VARIEDAD: jazpe
OBSERVACIONES: mineralizacion por procesos postmagmaticos.
20. FOTOGRAFIA Nº 19
MUESTRA Nº: 06
ESTRUCTURA:
COLOR: gris rojisa amarillenta
De la muestra: rojisa amarillenta
de la masa faneritica.gris amarillenta
tamaño de los cristales: faneritico
de la masa afanitica: afanitico
de los cristales: faneritico
GRADO DE CRISTALIZACION: merocristalina
TIPO DE ROCA IGNEA: ígnea extrusiva
TEXTURA: porfiritica
COMPOSICION MINERALOGICA: cuarzo, hematita, baritina, jaspe, limonita, argentita, gohetita
, oxidos de fierro.
NOMBRE DE L AVARIEDAD: silicatos de fierro
OBSERVACIONES: se produjo por procesos postmagmaticos.

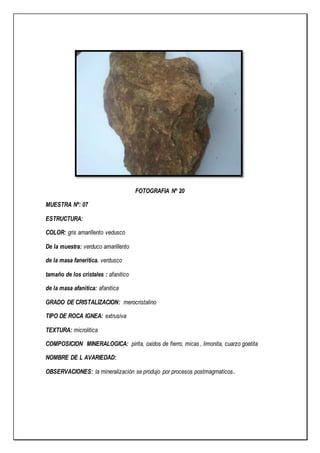

21. FOTOGRAFIA Nº 20
MUESTRA Nº: 07
ESTRUCTURA:
COLOR: gris amarillento vedusco
De la muestra: verduco amarillento
de la masa faneritica. verdusco
tamaño de los cristales : afanitico
de la masa afanitica: afanitica
GRADO DE CRISTALIZACION: merocristalino
TIPO DE ROCA IGNEA: extrusiva
TEXTURA: microlitica
COMPOSICION MINERALOGICA: pirita, oxidos de fierro, micas , limonita, cuarzo goetita
NOMBRE DE L AVARIEDAD:
OBSERVACIONES: la mineralización se produjo por procesos postmagmaticos.
