- El estudio se realizó en la zona de Michiquillay ubicada al noreste de Cajamarca para analizar sus reservas. El área muestra un relieve moderadamente accidentado diseñado por colinas, laderas y planicies. - Se identificaron las formaciones sedimentarias del Cretácico como Goyllarisquizaga, Inca, Chúlec y Pariatambo que muestran cambios en el ambiente de deposición. También se encontró la intrusión ígnea de Michiquillay del Mioceno. - El estudio incluyó

1. ESTUDIO GEOLOGICO-
ESTRUCTURAL DE LA
ZONA MICHIQUILLAY
PRESENTADO POR :
AGUILAR PEREZ, Melquisedec
AGUILAR LLATAS, Julio Cesar
CARRION ORTIZ, Daniel
CASTROTAPIA, Martín
HUAMAN CARRASCO, James
PAICO RAMIREZ, Luis
SOSAQUINTANA, Christian
RUIZ SANCHES,Geyner

2. RESUMEN
• El presente trabajo está basado en la investigación geológica de la zona de
Michiquillay donde ya estudios anteriores han advertido de un afloramiento con
grandes probabilidades para la explotación minera; basados en esto hubo la
necesidad de generar nuestra propia investigación acerca de la zona.
• El estudio se realizó al Nor-este de la Ciudad de Cajamarca, a unos 45 km
aproximadamente. El lugar muestra un relieve moderadamente accidentado, el
cual indica el grado y la magnitud de la erosión y la meteorización. En su extensión
se logra observar que la topografía está diseñada por colinas, laderas, lomadas y
algunas planicies y escarpes

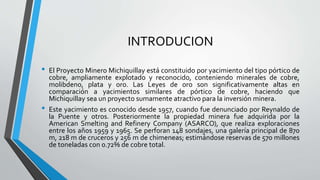

3. INTRODUCION
• El Proyecto Minero Michiquillay está constituido por yacimiento del tipo pórtico de
cobre, ampliamente explotado y reconocido, conteniendo minerales de cobre,
molibdeno, plata y oro. Las Leyes de oro son significativamente altas en
comparación a yacimientos similares de pórtico de cobre, haciendo que
Michiquillay sea un proyecto sumamente atractivo para la inversión minera.
• Este yacimiento es conocido desde 1957, cuando fue denunciado por Reynaldo de
la Puente y otros. Posteriormente la propiedad minera fue adquirida por la
American Smelting and Refinery Company (ASARCO), que realiza exploraciones
entre los años 1959 y 1965. Se perforan 148 sondajes, una galería principal de 870
m, 218 m de cruceros y 256 m de chimeneas; estimándose reservas de 570 millones
de toneladas con 0.72% de cobre total.

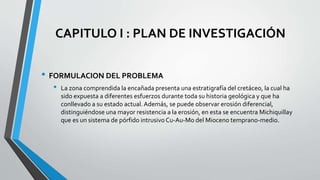

4. CAPITULO I : PLAN DE INVESTIGACIÓN
• FORMULACION DEL PROBLEMA
• La zona comprendida la encañada presenta una estratigrafía del cretáceo, la cual ha
sido expuesta a diferentes esfuerzos durante toda su historia geológica y que ha
conllevado a su estado actual.Además, se puede observar erosión diferencial,
distinguiéndose una mayor resistencia a la erosión, en esta se encuentra Michiquillay
que es un sistema de pórfido intrusivo Cu-Au-Mo del Mioceno temprano-medio.

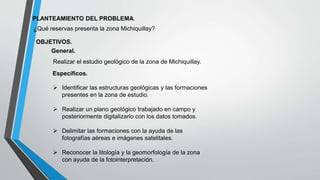

5. PLANTEAMIENTO DEL PROBLEMA.
¿Qué reservas presenta la zona Michiquillay?
OBJETIVOS.
General.
Realizar el estudio geológico de la zona de Michiquillay.
Específicos.
 Identificar las estructuras geológicas y las formaciones
presentes en la zona de estudio.
 Realizar un plano geológico trabajado en campo y
posteriormente digitalizarlo con los datos tomados.
 Delimitar las formaciones con la ayuda de las
fotografías aéreas e imágenes satelitales.
 Reconocer la litología y la geomorfología de la zona
con ayuda de la fotointerpretación.

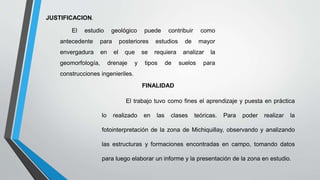

6. JUSTIFICACION.
El estudio geológico puede contribuir como
antecedente para posteriores estudios de mayor
envergadura en el que se requiera analizar la
geomorfología, drenaje y tipos de suelos para
construcciones ingenieriles.
FINALIDAD
El trabajo tuvo como fines el aprendizaje y puesta en práctica
lo realizado en las clases teóricas. Para poder realizar la
fotointerpretación de la zona de Michiquillay, observando y analizando
las estructuras y formaciones encontradas en campo, tomando datos
para luego elaborar un informe y la presentación de la zona en estudio.

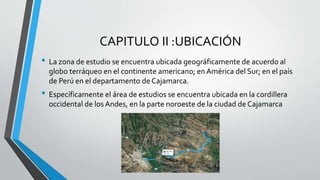

7. CAPITULO II :UBICACIÓN
• La zona de estudio se encuentra ubicada geográficamente de acuerdo al
globo terráqueo en el continente americano; en América del Sur; en el país
de Perú en el departamento de Cajamarca.
• Específicamente el área de estudios se encuentra ubicada en la cordillera
occidental de los Andes, en la parte noroeste de la ciudad de Cajamarca

8. CAPÍTULO III: GEOMORFOLOGÍA
CADENA MONTAÑOSA
Los rasgos geográficos del área corresponden íntegramente a la Cordillera
Occidental; caracterizada por una topografía variada con áreas fuertemente
disociadas por ríos y quebradas siendo el principal afluente en nuestra zona son la
Qda. Quinuamayo, Qda. Chulluamayo, Río Encañada. Las alturas varían de 3000 a
3600 m.s.n.m.

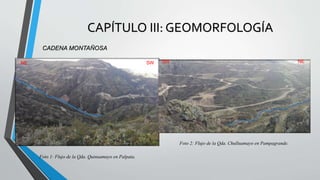

Foto 1: Flujo de la Qda. Quinuamayo en Palpata.
NE SW
SW NE
Foto 1: Flujo de la Qda. Quinuamayo en Palpata.
Foto 2: Flujo de la Qda. Chulluamayo en Pampagrande.
SW NE

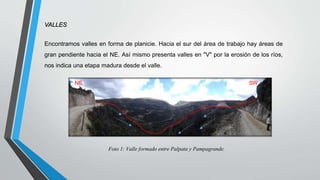

9. VALLES
Encontramos valles en forma de planicie. Hacia el sur del área de trabajo hay áreas de
gran pendiente hacia el NE. Así mismo presenta valles en "V" por la erosión de los ríos,
nos indica una etapa madura desde el valle.
Foto 1: Valle formado entre Palpata y Pampagrande.
SW
NE

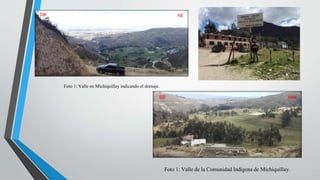

10. Foto 1: Valle en Michiquillay indicando el drenaje.
SW NE
Foto 1: Valle de la Comunidad Indígena de Michiquillay.
SE NW

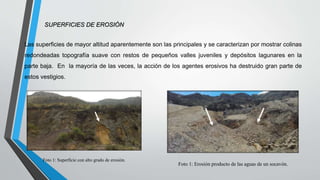

11. SUPERFICIES DE EROSIÓN
Las superficies de mayor altitud aparentemente son las principales y se caracterizan por mostrar colinas
redondeadas topografía suave con restos de pequeños valles juveniles y depósitos lagunares en la
parte baja. En la mayoría de las veces, la acción de los agentes erosivos ha destruido gran parte de
estos vestigios.
Foto 1: Superficie con alto grado de erosión.
Foto 1: Erosión producto de las aguas de un socavón.

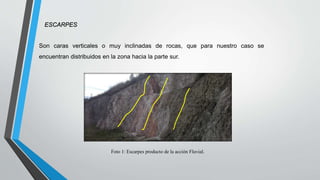

12. ESCARPES
Son caras verticales o muy inclinadas de rocas, que para nuestro caso se
encuentran distribuidos en la zona hacia la parte sur.
Foto 1: Escarpes producto de la acción Fluvial.

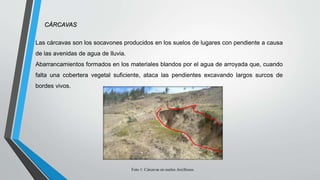

13. CÁRCAVAS
Las cárcavas son los socavones producidos en los suelos de lugares con pendiente a causa
de las avenidas de agua de lluvia.
Abarrancamientos formados en los materiales blandos por el agua de arroyada que, cuando
falta una cobertera vegetal suficiente, ataca las pendientes excavando largos surcos de
bordes vivos.
Foto 1: Cárcavas en suelos Arcillosos.

14. DESLIZAMIENTOS
La meteorización, la remoción en masa y la erosión son los procesos más
reconocidos en el área de estudio, debido a que se ha podido observar una gran
extensión de superficies de erosión formadas por agentes de meteorización y erosión,
las cuales indican un riesgo geológico en la zona.
Estos sucesos por el momento están en quietud, pero pueden reactivarse por
movimientos sísmicos o por excedencia de precipitaciones, causándoles así pérdidas
de vidas humanas y de bienes e inmuebles.
Esta área de deslizamientos está presente al NE de la zona de trabajo. La principal
causa son las aguas ácidas generadas en socavones abandonados, que aún no han
sido tratadas.

15. Foto 1: Socabón generando Aguas ácidas.
Foto 1: Estabilidad de Taludes con Mallas.

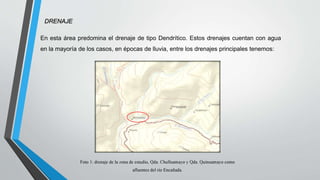

16. DRENAJE
En esta área predomina el drenaje de tipo Dendrítico. Estos drenajes cuentan con agua
en la mayoría de los casos, en épocas de lluvia, entre los drenajes principales tenemos:

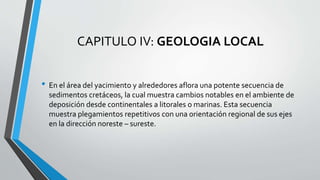

17. CAPITULO IV: GEOLOGIA LOCAL
• En el área del yacimiento y alrededores aflora una potente secuencia de
sedimentos cretáceos, la cual muestra cambios notables en el ambiente de
deposición desde continentales a litorales o marinas. Esta secuencia
muestra plegamientos repetitivos con una orientación regional de sus ejes
en la dirección noreste – sureste.

18. 4.1 ROCAS SEDIMENTARIAS
• 4.1.1 Formación Goyllarisquizaga (Ki – g):
• En la región estudiada el grupo está compuesto por areniscas grises, marrones y rojizas
de grano medio a grueso, que corresponde a la denominada Facies de Plataforma por
haberse depositado sobre el Geo-Anticlinal del Marañón (Benavides, 1956). En el área
del yacimiento se caracteriza por presentar estratificación cruzada y ocupa la parte
más alta de los cerros debido a su mayor resistencia a la erosión. Potencia aproximada,
900 m.
• 4.1.2 Formación Inca:
• Esta formación consiste de arenisca de color gris oscuro, localmente intercalado con
lutitas de color oscuro o amarillo cerca al yacimiento Michiquillay. Esta formación está
constituida por areniscas calcáreas y lutitas de color marrón amarillento, intercaladas
con lavas básicas, mostrando de este modo cambios transicionales de deposición de
continentales a marinas. El color marrón-amarillento de las lutitas sirve de guía para la
identificación de la formación en el área estudiada. Potencia aproximada, 100 m.

19. 4.1.3 Formación Chúlec:
En el área de Cajamarca esta formación consiste de
margas de color gris oscuro amarillento intercalado
con calizas de color gris oscuro lo cual indica un
ambiente de sedimentación marina superficial a
profunda. Potencia aproximada, 400 m.
4.1.4 Formación Pariatambo
La formación Pariatambo está constituida
generalmente de calizas, lutitas y margas
bituminosas de colores oscuras o negras, por lo que
se asume que el ambiente de sedimentación fue
marina, algo superficial e inestable. Potencia
aproximada, 300 m.

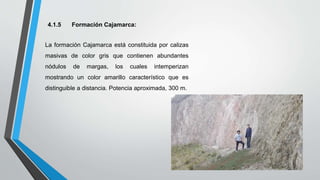

20. 4.1.5 Formación Cajamarca:
La formación Cajamarca está constituida por calizas
masivas de color gris que contienen abundantes
nódulos de margas, los cuales intemperizan
mostrando un color amarillo característico que es
distinguible a distancia. Potencia aproximada, 300 m.

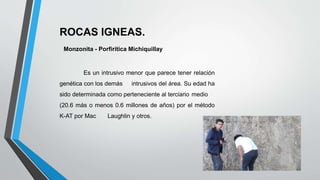

21. ROCAS IGNEAS.
Monzonita - Porfirítica Michiquillay
Es un intrusivo menor que parece tener relación
genética con los demás intrusivos del área. Su edad ha
sido determinada como perteneciente al terciario medio
(20.6 más o menos 0.6 millones de años) por el método
K-AT por Mac Laughlin y otros.

22. : GEOLOGÍA ESTRUCTURAL
• Para el área de estudio, nos basamos netamente en el análisis e integración de datos, e
información geológica, litológica y geomorfológica fundamentalmente como son:
Imágenes satelitales: se analizó detalladamente para detallar los rasgos estructurales.
• Análisis de la carta geológica: 1:100000 editada por el INGEMMET, se utilizó la carta del
cuadrángulo de Cajamarca.
• Para el desarrollo del trabajo se hizo mediante diferentes salidas a la zona de estudio, que
para nuestro caso las vamos a llamar estaciones que fueron un total de 5. En las que se
trazaron los rasgos estructurales (planos de cizalla, diaclasas, pliegues, fallas) que se
pudieron identificar en la zona.Además de un mapeo general de toda la zona.

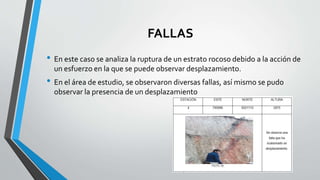

23. FALLAS
• En este caso se analiza la ruptura de un estrato rocoso debido a la acción de
un esfuerzo en la que se puede observar desplazamiento.
• En el área de estudio, se observaron diversas fallas, así mismo se pudo
observar la presencia de un desplazamiento

24. BRECHA DE FALLA
• Durante el proceso de formación de fallas, las rocas se fragmentan sobre una
extensión más o menos grande. Si las rocas, a ambos lados del plano de falla, son
duras, los fragmentos producidos serán grandes y angulosos, y se denomina
brecha de falla. estos fragmentos son a menudo, cementados con posterioridad
por calcita secundaria, sílice, etc., e incluso se mineraliza las rocas más blandas,
así como las más resistentes son sometidas a intensos movimientos, pueden
producir una cantidad de finos o polvo de roca.

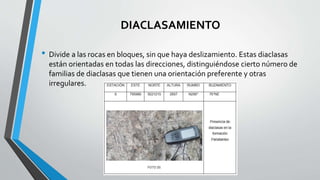

25. DIACLASAMIENTO
• Divide a las rocas en bloques, sin que haya deslizamiento. Estas diaclasas
están orientadas en todas las direcciones, distinguiéndose cierto número de
familias de diaclasas que tienen una orientación preferente y otras
irregulares.

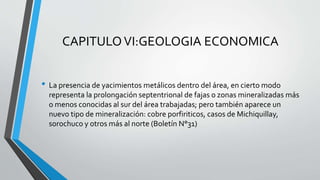

26. CAPITULOVI:GEOLOGIA ECONOMICA
• La presencia de yacimientos metálicos dentro del área, en cierto modo
representa la prolongación septentrional de fajas o zonas mineralizadas más
o menos conocidas al sur del área trabajadas; pero también aparece un
nuevo tipo de mineralización: cobre porfiriticos, casos de Michiquillay,
sorochuco y otros más al norte (Boletín N°31)

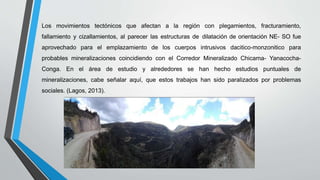

27. Los movimientos tectónicos que afectan a la región con plegamientos, fracturamiento,
fallamiento y cizallamientos, al parecer las estructuras de dilatación de orientación NE- SO fue
aprovechado para el emplazamiento de los cuerpos intrusivos dacitico-monzonitico para
probables mineralizaciones coincidiendo con el Corredor Mineralizado Chicama- Yanacocha-
Conga. En el área de estudio y alrededores se han hecho estudios puntuales de
mineralizaciones, cabe señalar aquí, que estos trabajos han sido paralizados por problemas
sociales. (Lagos, 2013).

28. PROYECTO MICHIQUILLAY
• El Proyecto Minero Michiquillay está constituido por yacimiento del tipo
pórfido de cobre, ampliamente explotado y reconocido, conteniendo
minerales de cobre, molibdeno, plata y oro. Las Leyes de oro son
significativamente altas en comparación a yacimientos similares de pórfido
de cobre, haciendo que Michiquillay sea un proyecto sumamente atractivo
para la inversión minera.

29. HISTORIAY ESTUDIOS REALIZADOS
• Este yacimiento es conocido desde 1957, cuando fue denunciado por Reynaldo de
la Puente y otros. Posteriormente la propiedad minera fue adquirida por la
American Smelting and Refinery Company (ASARCO), que realiza exploraciones
entre los años 1959 y 1965. Se perforan 148 sondajes, una galería principal de 870
m, 218 m de cruceros y 256 m de chimeneas; estimándose reservas de 570 millones
de toneladas con 0.72% de cobre total. Luego en 1970, las concesiones revierten al
Estado y son asignadas a Minero Perú SA., solicitándose en 1971 la cooperación del
gobierno japonés para luego suscribirse un contrato en 1972, donde se encarga a
Michiquillay Copper Corporation la realización de las futuras actividades, entre 1972
y 1976, las cuales consistieron en trabajos de topografía, relogeo de testigos de
perforación de ASARCO, Perforación de 20 sondajes adicionales, construcción de
1,240 m de galerías, cruceros y chimeneas; instalación de una Planta Piloto de 100
Tn métricas por día (tratándose 10,500Tn de mineral), cálculo de Reservas y
Estudio de factibilidad de 40,000Tn métricas por día, entregándose a Minero Perú
SA. El estudio finalTécnico- ECONOMICO

30. SUELOS
• Se evaluaron 19 puntos representativos para la caracterización del suelo, en
los cuales se hicieron calicatas, perforaciones superficiales, observación de
cortes naturales del terreno y/o cortes de los taludes de las carreteras.
• Se hicieron análisis de las propiedades químicas y físicas de las muestras
para poder caracterizar las unidades edáficas y determinar el potencial de
uso mayor del suelo.

31. Esta información es muy importante para la clasificación de tierras según su capacidad de uso mayor. Según la
interpretación de los resultados obtenidos en la caracterización de los suelos, se han encontrado tres grupos de
capacidad de uso mayor:
 Tierras aptas para Cultivos en limpio (A), que presentan las mejores
característica sedáficas, topográficas y climáticas para establecer una agricultura del tipo intensivo.
Este grupo presenta tierras de calidad agrológica media y baja.
 Tierras aptas para Pastos (P), mediante el aprovechamiento de pasturas naturales temporales o
permanentes, o de pasturas mejoradas. Este grupo presenta tierras de calidad agrológica media y
baja.
 Tierras de Protección (X), como por ejemplo áreas recreacionales, zonas de protección de vida
silvestre, plantaciones forestales con fines de protección de cuencas, lugares de belleza escénica, etc.
De acuerdo a la clasificación de Uso Actual de la Tierra, se han identificado cinco categorías en el
Proyecto Michiquillay, predominando los pajonales y las áreas con cultivos agrícolas.

32. Se tomaron muestras de catorce calicatas para
determinar la calidad del suelo en cuanto al contenido
total de metales pesados, encontrando excedencias en
arsénico, cadmio, cobre, plomo y zinc con respecto a
valores de referencia internacional.
Estas excedencias de metales en el suelo se deben a
aportes naturales y a la existencia de pasivos ambientales
que no han sido remediados.

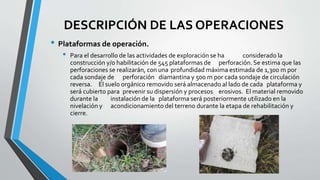

33. DESCRIPCIÓN DE LAS OPERACIONES
• Plataformas de operación.
• Para el desarrollo de las actividades de exploración se ha considerado la
construcción y/o habilitación de 545 plataformas de perforación. Se estima que las
perforaciones se realizarán, con una profundidad máxima estimada de 1,300 m por
cada sondaje de perforación diamantina y 500 m por cada sondaje de circulación
reversa. El suelo orgánico removido será almacenado al lado de cada plataforma y
será cubierto para prevenir su dispersión y procesos erosivos. El material removido
durante la instalación de la plataforma será posteriormente utilizado en la
nivelación y acondicionamiento del terreno durante la etapa de rehabilitación y
cierre.

34. Maquinaria, equipos y herramientas
• La relación de equipos y maquinaria utilizados para el desarrollo del
proyecto Michiquillay, así como sus características, se muestra en la
siguiente tabla (verTabla N°1).

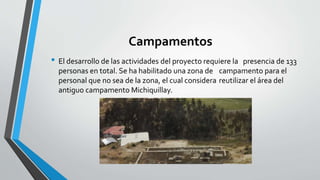

35. Campamentos
• El desarrollo de las actividades del proyecto requiere la presencia de 133
personas en total. Se ha habilitado una zona de campamento para el
personal que no sea de la zona, el cual considera reutilizar el área del
antiguo campamento Michiquillay.

36. CONCLUSIONES
• La zona de Colpayoc, presenta afloramientos del Cretáceo Superior
(conformados por rocas calcáreas) y más distantes a ellos se encuentran
afloramientos rocosos del Cretáceo inferior.
• De acuerdo al cartografiado realizado, existen algunos datos que fueron
plasmados en el plano, siendo estos los depósitos tipo pórfido y el
emplazamiento dacitico.
• Se identificaron cuerpos ígneos con mineralización; estos cuerpos ígneos se
ubican en la parte de la falla Michiquillay

37. RECOMENDACIONES
• Se recomienda realizar estudios geofísicos para determinar la disposición
espacial a profundidad del yacimiento tipo pórfido.
• Se recomienda tener mayor comunicación con la comunidad en pro de la
investigación científica.
• Se recomienda llevar abrigo a la zona, debido al clima que presenta la zona,
especialmente en horas matutinas.
• Se recomienda tener un conocimiento mas profundo en temas de
sensoramiento remoto y fotogeología para que sea mas fácil nuestra
investigación

38. GRACIAS
