Este documento describe diferentes tipos de medios de transmisión para redes locales, incluyendo medios guiados como cables de pares trenzados, cables coaxiales y fibra óptica, así como medios no guiados como microondas e infrarrojos. Explica las ventajas e inconvenientes de cada medio, como la mayor capacidad pero también mayor complejidad del cableado de fibra óptica en comparación con cables de pares trenzados.

1. Redes Locales Basico
301121_37
Presentado A: Leonardo Bernal Zamora
Presentado Por:
Silvio River Leyton Sepulveda
Código, 98381329
UNIVERSIDAD NACIONAL ABIERTA Y A DISTANCIA – UNAD
ESCUELA DE CIENCIAS BÁSICAS, TECNOLOGÍA E INGENIERÍA
2013

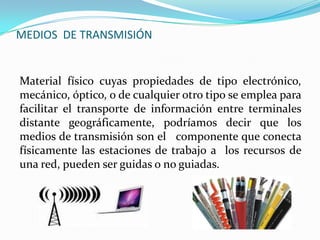

2. MEDIOS DE TRANSMISIÓN
Material físico cuyas propiedades de tipo electrónico,
mecánico, óptico, o de cualquier otro tipo se emplea para
facilitar el transporte de información entre terminales
distante geográficamente, podríamos decir que los
medios de transmisión son el componente que conecta
físicamente las estaciones de trabajo a los recursos de
una red, pueden ser guidas o no guiadas.

3. MEDIOS GUIADOS
Los medios guiados son aquellos que proporcionan un
conductor de un dispositivo al otro e incluyen cables de
pares trenzados, cables coaxiales y cables de fibra óptica.

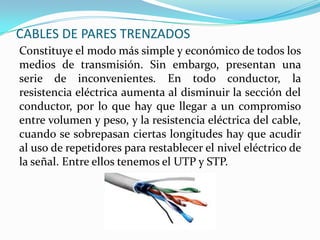

4. CABLES DE PARES TRENZADOS
Constituye el modo más simple y económico de todos los
medios de transmisión. Sin embargo, presentan una
serie de inconvenientes. En todo conductor, la
resistencia eléctrica aumenta al disminuir la sección del
conductor, por lo que hay que llegar a un compromiso
entre volumen y peso, y la resistencia eléctrica del cable,
cuando se sobrepasan ciertas longitudes hay que acudir
al uso de repetidores para restablecer el nivel eléctrico de
la señal. Entre ellos tenemos el UTP y STP.

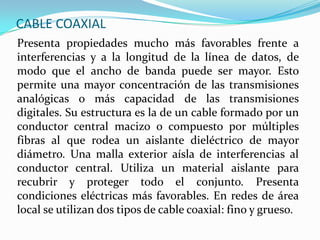

5. CABLE COAXIAL
Presenta propiedades mucho más favorables frente a
interferencias y a la longitud de la línea de datos, de
modo que el ancho de banda puede ser mayor. Esto
permite una mayor concentración de las transmisiones
analógicas o más capacidad de las transmisiones
digitales. Su estructura es la de un cable formado por un
conductor central macizo o compuesto por múltiples
fibras al que rodea un aislante dieléctrico de mayor
diámetro. Una malla exterior aísla de interferencias al
conductor central. Utiliza un material aislante para
recubrir y proteger todo el conjunto. Presenta
condiciones eléctricas más favorables. En redes de área
local se utilizan dos tipos de cable coaxial: fino y grueso.

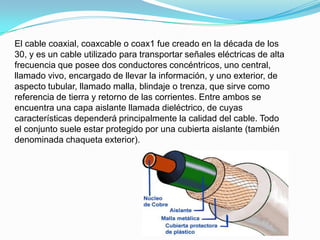

6. El cable coaxial, coaxcable o coax1 fue creado en la década de los
30, y es un cable utilizado para transportar señales eléctricas de alta
frecuencia que posee dos conductores concéntricos, uno central,
llamado vivo, encargado de llevar la información, y uno exterior, de
aspecto tubular, llamado malla, blindaje o trenza, que sirve como
referencia de tierra y retorno de las corrientes. Entre ambos se
encuentra una capa aislante llamada dieléctrico, de cuyas
características dependerá principalmente la calidad del cable. Todo
el conjunto suele estar protegido por una cubierta aislante (también
denominada chaqueta exterior).

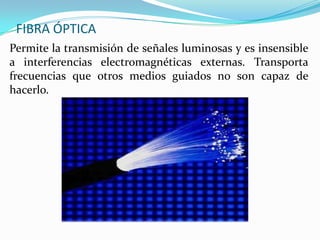

7. FIBRA ÓPTICA
Permite la transmisión de señales luminosas y es insensible
a interferencias electromagnéticas externas. Transporta
frecuencias que otros medios guiados no son capaz de
hacerlo.

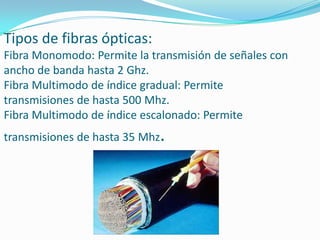

8. Tipos de fibras ópticas:
Fibra Monomodo: Permite la transmisión de señales con
ancho de banda hasta 2 Ghz.
Fibra Multimodo de índice gradual: Permite
transmisiones de hasta 500 Mhz.
Fibra Multimodo de índice escalonado: Permite
.
transmisiones de hasta 35 Mhz

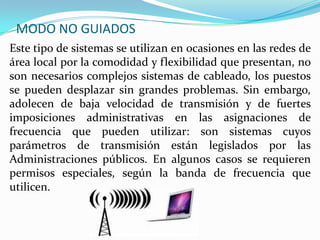

9. MODO NO GUIADOS
Este tipo de sistemas se utilizan en ocasiones en las redes de
área local por la comodidad y flexibilidad que presentan, no
son necesarios complejos sistemas de cableado, los puestos
se pueden desplazar sin grandes problemas. Sin embargo,
adolecen de baja velocidad de transmisión y de fuertes
imposiciones administrativas en las asignaciones de
frecuencia que pueden utilizar: son sistemas cuyos
parámetros de transmisión están legislados por las
Administraciones públicos. En algunos casos se requieren
permisos especiales, según la banda de frecuencia que
utilicen.

10. Microondas
Se denomina microondas a las ondas electromagnéticas definidas en un rango de
frecuencias determinado; generalmente de entre 300 MHz y 300 GHz, que supone un
período de oscilación de 3 ns (3×10-9 s) a 3 ps (3×10-12 s) y una longitud de onda en el
rango de 1 m a 1 mm. Otras definiciones, por ejemplo las de los estándares IEC 60050 y
IEEE 100 sitúan su rango de frecuencias entre 1 GHz y 300 GHz, es decir, longitudes de
onda de entre 30 centímetros a 1 milímetro.

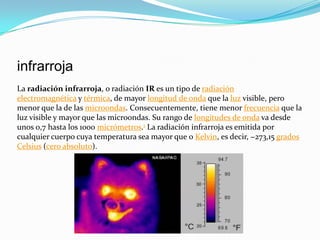

11. infrarroja
La radiación infrarroja, o radiación IR es un tipo de radiación
electromagnética y térmica, de mayor longitud de onda que la luz visible, pero
menor que la de las microondas. Consecuentemente, tiene menor frecuencia que la
luz visible y mayor que las microondas. Su rango de longitudes de onda va desde
unos 0,7 hasta los 1000 micrómetros.1 La radiación infrarroja es emitida por
cualquier cuerpo cuya temperatura sea mayor que 0 Kelvin, es decir, −273,15 grados
Celsius (cero absoluto).

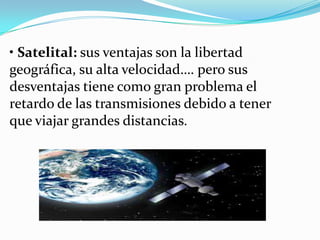

12. • Satelital: sus ventajas son la libertad
geográfica, su alta velocidad…. pero sus
desventajas tiene como gran problema el
retardo de las transmisiones debido a tener
que viajar grandes distancias.

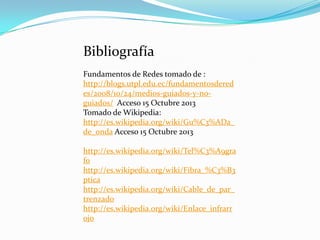

13. Bibliografía
Fundamentos de Redes tomado de :
http://blogs.utpl.edu.ec/fundamentosdered
es/2008/10/24/medios-guiados-y-noguiados/ Acceso 15 Octubre 2013
Tomado de Wikipedia:
http://es.wikipedia.org/wiki/Gu%C3%ADa_
de_onda Acceso 15 Octubre 2013
http://es.wikipedia.org/wiki/Tel%C3%A9gra
fo
http://es.wikipedia.org/wiki/Fibra_%C3%B3
ptica
http://es.wikipedia.org/wiki/Cable_de_par_
trenzado
http://es.wikipedia.org/wiki/Enlace_infrarr
ojo
