Este documento presenta las guías de aplicación de la seguridad de utilización en edificios según el Código Técnico de la Edificación. Se describen los riesgos asociados a caídas, impactos, aprisionamientos, iluminación inadecuada, alta ocupación, ahogamientos, vehículos en movimiento y la acción del rayo. También se especifican los requisitos técnicos para prevenir dichos riesgos en aspectos como escaleras, rampas, barandillas, iluminación, señalización y sistem

1. 13/05/2009
1
SEGURIDAD DE UTILIZACIÓNSEGURIDAD DE UTILIZACIÓN
Javier Parras Simón
GUÍA DE APLICACIÓNGUÍA DE APLICACIÓN
CAÍDAS
RÉGIMEN DE APLICACIÓN
IMPACTO O ATRAPAMIENTO
AHOGAMIENTO
ALTA OCUPACIÓN
APRISIONAMIENTO
ILUMINACIÓN INADECUADA
VEHÍCULOS EN MOVIMENTO
ACCIÓN DEL RAYO
FORMALIZACIÓN DE LA APLICACIÓN

2. 13/05/2009
2
ÁMBITO de APLICACIÓN del DB SUÁMBITO de APLICACIÓN del DB SU
Edificaciones de carácter permanente, públicas o privadas, de
cualquier uso, cuyos proyectos precisen disponer de la
correspondiente licencia o autorización legalmente exigible:
• Obras de edificación de nueva construcción (excepción LOE)
L.O.E. C.T.E. DB SU
Obras de edificación de nueva construcción (excepción LOE)
• Obras de ampliación, modificación, reforma o rehabilitación.
• Adecuación estructural.
• Adecuación funcional.
• Remodelación de un edificio con viviendas.
• Cambio del uso característico en edificios existentes.
REHABILITACIÓN
INTEGRAL
Se consideran comprendidas en la edificación sus instalaciones
fijas y el equipamiento propio, así como los elementos de
urbanización que permanezcan adscritos al edificio
Las condiciones de accesibilidad no relacionadas con la seguridad
de utilización se regulan en la normativa de accesibilidad que sea
de aplicación.
La protección frente a riesgos relacionados la seguridad y salud,
con las instalaciones y con el mantenimiento se consigue
mediante el cumplimiento de sus reglamentos específicos.
urbanización que permanezcan adscritos al edificio.
CRITERIOS de APLICACIÓN del DB SUCRITERIOS de APLICACIÓN del DB SU
SOLUCIONES ALTERNATIVAS
CITAS A REGLAMENTOS Y NORMAS TÉCNICAS
CONDICIONES PARTICULARES PARA EL CUMPLIMIENTO DEL
DB-SU
TERMINOLOGÍA
• Anejo A del DB (términos específicos)
• Anejo III de la Parte I del CTE (términos comunes)
1. Edificios o zonas cuyo uso previsto no se encuentre entre los
definidos en el Anejo SU A de este DB.
2. Aplicación en los cambios de uso a las partes afectadas y/o
ampliadas únicamente.
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
p
3. Aplicación a los elementos modificados por la reforma en obras
de reforma en las que se mantenga el uso.
4. En todo caso, las obras de reforma no podrán menoscabar las
condiciones de seguridad de utilización preexistentes, cuando
éstas sean menos estrictas que las contempladas en este DB

3. 13/05/2009
3

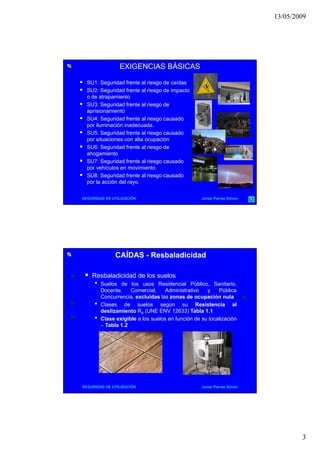

EXIGENCIAS BÁSICASEXIGENCIAS BÁSICAS
 SU1: Seguridad frente al riesgo de caídas
 SU2: Seguridad frente al riesgo de impacto
o de atrapamiento
 SU3: Seguridad frente al riesgo de
aprisionamiento
 SU4: Seguridad frente al riesgo causado
por iluminación inadecuada.
 SU5: Seguridad frente al riesgo causado
por situaciones con alta ocupación
 SU6: Seguridad frente al riesgo de
ahogamiento
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
g
 SU7: Seguridad frente al riesgo causado
por vehículos en movimiento.
 SU8: Seguridad frente al riesgo causado
por la acción del rayo.
CAÍDASCAÍDAS -- ResbaladicidadResbaladicidad
 Resbaladicidad de los suelos
• Suelos de los usos Residencial Público, Sanitario,
Docente, Comercial, Administrativo y Pública
Concurrencia excluidas las zonas de ocupación nulaConcurrencia, excluidas las zonas de ocupación nula
• Clases de suelos según su Resistencia al
deslizamiento Rd (UNE ENV 12633) Tabla 1.1
• Clase exigible a los suelos en función de su localización
– Tabla 1.2
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón

4. 13/05/2009
4
CAÍDASCAÍDAS -- DiscontinuidadesDiscontinuidades
Discontinuidades en el pavimento
Se regulan en los suelos (excluidas las
zonas de “uso restringido”)g )
• Los resaltos de juntas y los
elementos salientes en
pavimentos.
• Los desniveles.
• Las perforaciones máximas en
suelos.
• La altura mínima de las barreras
delimitadoras de zonas de
circulación
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
circulación.
• La disposición de un escalón
aislado o dos consecutivos.
CAÍDASCAÍDAS -- DesnivelesDesniveles
 Protección de los desniveles
 Barreras de protección.
 Percepción de diferencias
de nivel.
 Características de las barreras Características de las barreras
de protección
• Altura y resistencia.
• Características constructivas
(escalabilidad y aberturas)
• Barreras de protección
situadas delante de una fila
de asientos fijos.
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón

5. 13/05/2009
5
CAÍDASCAÍDAS –– EscalerasEscaleras
Escaleras de uso restringido
 Anchura.
 Dimensiones de peldaños.
• Medición en tramos curvos.
 Mesetas partidas.
 Escalones sin tabica.
• M di ió d l h ll
Escaleras de uso general
 Anchura.
• Cálculo de la anchura mínima útil.
 Dimensiones de peldaños.
• Medición en tramos curvos.
• Medición de la huella.
• Configuración en el trazado• Medición de la huella.
 Barandillas.
Configuración en el trazado.
• Tabica y bocel en huella.
 Tramos.
• Tipo de configuración.
• Número de peldaños.
• Altura máxima a salvar.
 Mesetas.
• Dimensiones.
• Percepción táctil.
 Pasamanos
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
Pasamanos.
• Número
• Características
CAÍDASCAÍDAS –– Rampas, pasillos escalonados yRampas, pasillos escalonados y
escalasescalas
 Rampas:
• Pendiente máxima.
• Tramos.
 L it d á i Longitud máxima.
 Anchura útil mínima.
 Configuración PMR.
 Zócalo en borde libre.
• Mesetas.
• Pasamanos.
 Pasillos escalonados de
acceso a localidades en
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
acceso a localidades en
graderíos y tribunas
• Peldaños.
• Anchura.

6. 13/05/2009
6

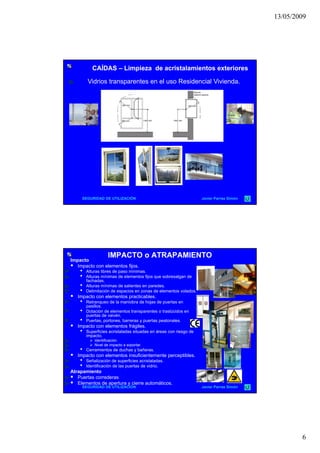

CAÍDASCAÍDAS –– Limpieza de acristalamientos exterioresLimpieza de acristalamientos exteriores
Vidrios transparentes en el uso Residencial Vivienda.
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
IMPACTO o ATRAPAMIENTOIMPACTO o ATRAPAMIENTO
Impacto
 Impacto con elementos fijos.
• Alturas libres de paso mínimas.
• Alturas mínimas de elementos fijos que sobresalgan de
fachadas.
• Alturas mínimas de salientes en paredes.
• Delimitación de espacios en zonas de elementos volados.
 Impacto con elementos practicables Impacto con elementos practicables.
• Retranqueo de la maniobra de hojas de puertas en
pasillos.
• Dotación de elementos transparentes o traslúcidos en
puertas de vaivén.
• Puertas, portones, barreras y puertas peatonales.
 Impacto con elementos frágiles.
• Superficies acristaladas situadas en áreas con riesgo de
impacto.
 Identificación.
 Nivel de impacto a soportar
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
 Nivel de impacto a soportar.
• Cerramientos de duchas y bañeras.
 Impacto con elementos insuficientemente perceptibles.
• Señalización de superficies acristaladas.
• Identificación de las puertas de vidrio.
Atrapamiento
 Puertas correderas
 Elementos de apertura y cierre automáticos.

7. 13/05/2009
7

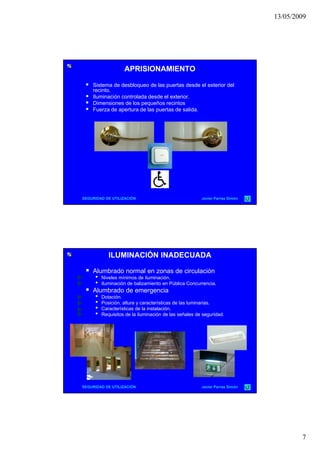

APRISIONAMIENTOAPRISIONAMIENTO
 Sistema de desbloqueo de las puertas desde el exterior del
recinto.
 Iluminación controlada desde el exterior.
 Dimensiones de los pequeños recintos
 F d t d l t d lid Fuerza de apertura de las puertas de salida.
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
ILUMINACIÓN INADECUADAILUMINACIÓN INADECUADA
 Alumbrado normal en zonas de circulación
• Niveles mínimos de iluminación.
• Iluminación de balizamiento en Pública Concurrencia.
 Alumbrado de emergencia
• Dotación• Dotación.
• Posición, altura y características de las luminarias.
• Características de la instalación.
• Requisitos de la iluminación de las señales de seguridad.
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón

8. 13/05/2009
8
SITUACIONES DE ALTA OCUPACIÓNSITUACIONES DE ALTA OCUPACIÓN
 Ámbito de aplicación: Graderíos de estadios, pabellones polideportivos,
centros de reunión, otros centros culturales, etc. previstos para más de 3.000
espectadores de pie (4 p/m2)
 Condiciones de los graderíos para espectadores de pie.
• Pendiente máxima.
• Longitud máxima de fila.
• Anchura útil de pasillos.
• Diferencias de cota máximas.
• Distancia máxima entre barreras.
• Resistencia a la fuerza horizontal de barreras.
• Aberturas entre filas sucesivas de barreras.
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
AHOGAMIENTOAHOGAMIENTO
 Piscinas
• Ámbito de aplicación
• Barreras de protección
 Obligatoriedad
 Características
• C t í ti d l• Características del vaso
 Profundidad
 Pendiente
 Huecos
 Materiales
• Andenes
 Resbaladicidad
 Anchura
• Escaleras
 Características
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
 Características
 Disposición
 Pozos y depósitos

9. 13/05/2009
9
VEHÍCULOS EN MOVIMIENTOVEHÍCULOS EN MOVIMIENTO
 Ámbito de aplicación
 Características constructivas
• Espacios de acceso para vehículos.
• Accesos peatonales.
 Protección de recorridos peatonales Protección de recorridos peatonales
• Identificación.
• Protección.
 Señalización
• Según el código de la circulación..
• Zonas destinadas a almacenamiento
y a carga o descarga.
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
ACCIÓN DEL RAYOACCIÓN DEL RAYO
 Procedimiento de verificación:
• Edificios que deben disponer siempre de sistemas de protección.
• Para el resto: Comparación de la frecuencia esperada de impactos
(Ne) con el riesgo admisible (Na) para determinar (si Ne>Na) el nivel
de protección.
 Tipo de instalación exigido: Tipo de instalación exigido:
• Cálculo de la Eficiencia.
• Determinación del nivel de protección requerido.
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón

10. 13/05/2009
10

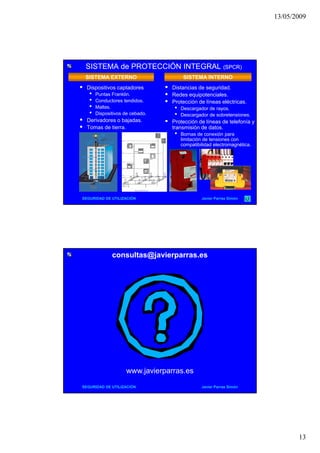

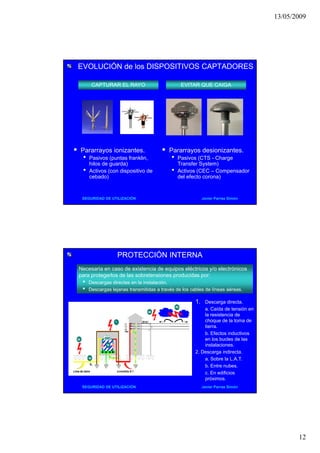

Anejo B. Instalaciones de protecciónAnejo B. Instalaciones de protección
 SISTEMA EXTERNO.
• Diseño de la instalación de dispositivos
captadores
 Volumen protegido mediante puntas
Franklin y mallas conductoras.
– Método de la esfera rodante
– Método del ángulo de protección
– Método de la malla
 Volumen protegido mediante pararrayos
con dispositivo de cebado.
• Derivadores o conductores de bajada.
SISTEMA INTERNO
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
 SISTEMA INTERNO.
 RED DE TIERRA.
EL FENÓMENO DEL RAYOEL FENÓMENO DEL RAYO
 El rayo es la reacción eléctrica causada por
la saturación de cargas electroestáticas
que han sido generadas por la acumulación
progresiva del campo eléctrico entre tierra y
nube durante la activación de una tormenta
típica +
-
típica.
 Se genera entre dos puntos de atracción de
diferente polaridad e igual potencial para
compensar la saturación de la carga
electroestática. Se generan aleatoriamente
entre nube-tierra (80%), tierra-nube (10%) o
nube-nube (10%) a partir de una diferencia
de potencial eléctrico de10 a 45 kV.
D t f i d d l
+
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
 Durante unas fracciones de segundos, la
energía electroestática acumulada se
convierte, durante la descarga del rayo, en:
• Energía electromagnética (relámpago)
• Energía acústica (trueno)
• Calor.

11. 13/05/2009
11
DAÑOS causados por los RAYOSDAÑOS causados por los RAYOS
PERSONAS EDIFICIOS
INSTALACIONES ELÉCTRICAS y ELECTROMAGNÉTICAS
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
PROTECCIÓN EXTERNAPROTECCIÓN EXTERNA
Siglo XVIII
OBJETIVO: Capturar el rayo
• Mástil de Franklin
NTE IPP 1973
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
Mástil de Franklin.
• Jaula de Faraday.
• Puntas radioactivas.
• Pararrayos con dispositivos de cebado.
IEC 61024 1990
UNE 21185 1995
UNE 21186 1995NFC 17102 1995

12. 13/05/2009
12
EVOLUCIÓN de los DISPOSITIVOS CAPTADORESEVOLUCIÓN de los DISPOSITIVOS CAPTADORES
CAPTURAR EL RAYO EVITAR QUE CAIGA
 Pararrayos ionizantes.
• P i ( t f kli
 Pararrayos desionizantes.
• P i (CTS Ch
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
• Pasivos (puntas franklin,
hilos de guarda)
• Activos (con dispositivo de
cebado)
• Pasivos (CTS - Charge
Transfer System)
• Activos (CEC – Compensador
del efecto corona)
PROTECCIÓN INTERNAPROTECCIÓN INTERNA
Necesaria en caso de existencia de equipos eléctricos y/o electrónicos
para protegerlos de las sobretensiones producidas por:
• Descargas directas en la instalación.
• Descargas lejanas transmitidas a través de los cables de líneas aéreas.
1. Descarga directa.
a. Caída de tensión en
la resistencia de
choque de la toma de
tierra.
b. Efectos inductivos
en los bucles de las
instalaciones
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
instalaciones.
2. Descarga indirecta.
a. Sobre la L.A.T.
b. Entre nubes.
c. En edificios
próximos.

13. 13/05/2009
13
SISTEMA de PROTECCIÓN INTEGRALSISTEMA de PROTECCIÓN INTEGRAL (SPCR)(SPCR)
 Dispositivos captadores
• Puntas Franklin.
• Conductores tendidos.
• Mallas
SISTEMA EXTERNO SISTEMA INTERNO
 Distancias de seguridad.
 Redes equipotenciales.
 Protección de líneas eléctricas.
• Descargador de rayosMallas.
• Dispositivos de cebado.
 Derivadores o bajadas.
 Tomas de tierra.
• Descargador de rayos.
• Descargador de sobretensiones.
 Protección de líneas de telefonía y
transmisión de datos.
• Bornas de conexión para
limitación de tensiones con
compatibilidad electromagnética.
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
consultas@javierparras.esconsultas@javierparras.es
SEGURIDAD DE UTILIZACIÓN Javier Parras Simón
www.javierparras.es
