1. SISTEMAS DE ACCESO
SEMINARIO TRABAJO EN ALTURAS
MARIA ISMENIA BAUTISTA
LIBIA MARITZA LOZANO S

2. SISTEMAS DE ACCESO

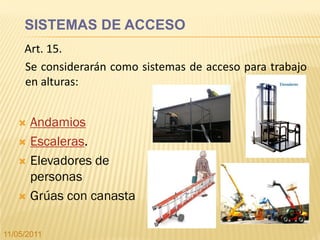

Art. 15.
Se considerarán como sistemas de acceso para trabajo
en alturas:
 Andamios
 Escaleras.
 Elevadores de
personas
 Grúas con canasta
11/05/2011

3. SISTEMAS DE ACCESO
Deben cumplir las siguientes condiciones o requisitos para su
selección y uso:
1. Ser seleccionados de acuerdo a las necesidades
específicas.
2. Ser compatibles entre sí.
3. Garantizar la resistencia a las cargas.
4. Inspeccionarse antes de su uso por parte del usuario y
mínimo cada año por una persona competente.
5. Tener una hoja de vida o ficha técnica del equipo.
11/05/2011

4. SISTEMAS DE ACCESO
Art. 16
Lineamientos para el uso seguro de sistemas de acceso:
 El montaje y/u operación de todo
sistema de acceso para trabajo en
alturas debe ser realizado por personas
competentes
 Se debe garantizar completa
estabilidad y seguridad del sistema de
acceso para trabajo en alturas, de tal
forma que éste no sufra volcamiento o
caída.
11/05/2011

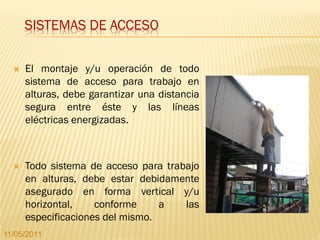

5. SISTEMAS DE ACCESO
 El montaje y/u operación de todo
sistema de acceso para trabajo en
alturas, debe garantizar una distancia
segura entre éste y las líneas
eléctricas energizadas.
 Todo sistema de acceso para trabajo
en alturas, debe estar debidamente
asegurado en forma vertical y/u
horizontal, conforme a las
especificaciones del mismo.
11/05/2011

6. SISTEMAS DE ACCESO
 Siempre que se trabaje con sistema
de acceso, el trabajador no debe
ascender por encima de los límites
seguros permitidos establecidos
para cada sistema.
 En el caso en que el sistema cuente
con una plataforma, ella debe cubrir
la totalidad de la superficie de
trabajo y contar con sistema de
barandas
11/05/2011

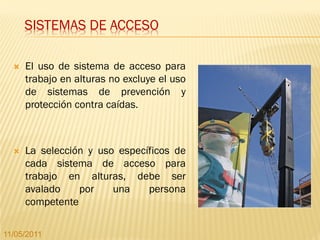

7. SISTEMAS DE ACCESO
 El uso de sistema de acceso para
trabajo en alturas no excluye el uso
de sistemas de prevención y
protección contra caídas.
 La selección y uso específicos de
cada sistema de acceso para
trabajo en alturas, debe ser
avalado por una persona
competente
11/05/2011

8. SISTEMAS DE ACCESO
ANDAMIOS
 Los andamios son elementos o estructuras que se
utilizan en el campo de la construcción y refacción
de edificios, son prefabricadas y habitualmente
pueden ser consideradas pasarelas o plataformas
que se sostienen mediante barandas de acero o
madera, esto dependerá del peso de dichas tablas
o plataformas.
11/05/2011

9. TIPOS DE ANDAMIOS
 Andamio Fijo: Es una estructura o plataforma
elevada temporal, usada para soportar personas y
materiales con el fin de poder efectuar trabajos de
una manera segura.
 Andamio Móvil: Andamio con ruedas para
desplazarse a una nueva posición manteniendo su
montaje, verticalidad y nivelación.
11/05/2011

10.  Andamio de Marco: Un sistema de andamio
compuesto por marcos tubulares unidos por
crucetas.
 Andamio Universal: Un sistema de andamio
compuesto por tubos verticales, horizontales y
diagonales, los cuales se conectan con
abrazaderas.
11/05/2011

11. ANDAMIOS TUBULARES
11/05/2011

12.  Andamio de Sistema: Un sistema de andamio
compuesto por verticales con conectores fijos, los cuales
conectan horizontales y diagonales en diferentes niveles.
11/05/2011

13.  Andamios colgantes: Son construcciones auxiliares
suspendidas de cables o cuerdas, que se desplazan
verticalmente por las fachadas mediante un mecanismo de
elevación y descenso accionado manualmente;
generalmente se utilizan en estructuras o edificios altos
situados en calles de mucha circulación o en otras
circunstancias en que no es factible o económico erigir un
andamiaje desde el suelo. Están suspendidas del edificio o
estructura por medio de voladizos o lanzas, pescantes o
grúas. (NTP 530).
11/05/2011

14. ANDAMIOS COLGANTES
 Anclaje
 Sistema de enganche
del cable de elevación
 Cables
Los andamios colgantes deberán ser sólidamente
construidos con tablones de madera resistentes.
11/05/2011

15. ANDAMIOS COLGANTES
11/05/2011

16. SISTEMAS DE ACCESO
DEFINICIÓN INTERNACIONAL DE ESCALERAS
Una escalera es un medio de acceso a los pisos de
trabajo, que permite a las personas ascender y
descender de frente sirviendo para comunicar entre sí
los diferentes niveles de un edificio. Consta de planos
horizontales sucesivos llamados peldaños que están
formados por huellas y contrahuellas y de rellanos.
11/05/2011

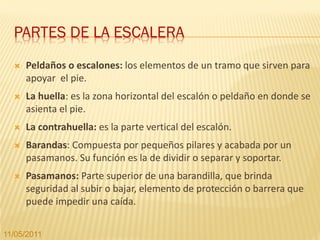

17. PARTES DE LA ESCALERA
 Peldaños o escalones: los elementos de un tramo que sirven para
apoyar el pie.
 La huella: es la zona horizontal del escalón o peldaño en donde se
asienta el pie.
 La contrahuella: es la parte vertical del escalón.
 Barandas: Compuesta por pequeños pilares y acabada por un
pasamanos. Su función es la de dividir o separar y soportar.
 Pasamanos: Parte superior de una barandilla, que brinda
seguridad al subir o bajar, elemento de protección o barrera que
puede impedir una caída.
11/05/2011

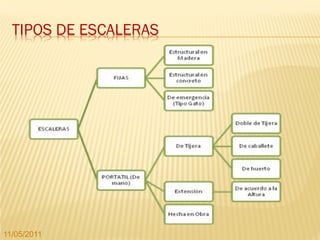

18. TIPOS DE ESCALERAS
11/05/2011

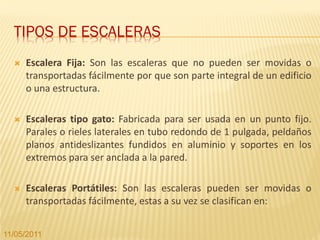

19. TIPOS DE ESCALERAS
 Escalera Fija: Son las escaleras que no pueden ser movidas o
transportadas fácilmente por que son parte integral de un edificio
o una estructura.
 Escaleras tipo gato: Fabricada para ser usada en un punto fijo.
Parales o rieles laterales en tubo redondo de 1 pulgada, peldaños
planos antideslizantes fundidos en aluminio y soportes en los
extremos para ser anclada a la pared.
 Escaleras Portátiles: Son las escaleras pueden ser movidas o
transportadas fácilmente, estas a su vez se clasifican en:
11/05/2011

20. TIPOS DE ESCALERAS
 Escalera convencional: Escalera sencilla para recostar en la pared o
superficies firmes, fabricadas con perfiles o rieles laterales usados
en las escaleras tipo tijera o tipo extensión, este ultimo con patas
escualizables y mayor resistencia. Fabricadas totalmente en
aluminio, madera, o combinadas. Dotadas con terminaciones
superiores en caucho para evitar el maltrato de la superficie de
apoyo.
 Escalera de extensión: Fabricadas totalmente en aluminio, madera
o combinadas, con patas giratorias, ganchos de seguridad,
refuerzos en acero, polea y manila de excelente resistencia y
terminales en aluminio o caucho para proteger las superficies de
contacto. Pueden venir en dos o tres secciones de acuerdo a la
necesidad. Vienen en Tipo IA para trabajo extra Pesado, Tipo II
para trabajo pesado.
11/05/2011

21. TIPOS DE ESCALERAS
 Escalera de escapulario: La portátil que se pone en la pared de
los pozos de las minas.
 Escalera de Tijera (doble con plataforma): La compuesta de dos
escaleras de mano unidas por la parte superior con bisagras.
Fabricadas totalmente en aluminio o con cabezote en
polipropileno no conductivo de alta resistencia y con espacios
adecuados para cualquier tipo de herramienta. Brazos
ecualizables con doble remache, templetes para soporte extra,
patas en caucho corrugado antideslizante. Vienen en Tipo IA para
trabajo Extra pesado, Tipo I para trabajo Pesado, Tipo II para
trabajo mediano. Estos modelos pueden ser fabricados en
aluminio o madera, y ser acondicionadas para escalar por ambos
lados.
11/05/2011

22. EJEMPLOS
11/05/2011

23. ELEMENTOS DE LA ESCALERA
11/05/2011

24. SISTEMAS DE ACCESO
ELEVADORES DE PERSONAS
 Son maquinas destinadas a desplazar personas hasta
una posición de trabajo, con una única y definida
posición de entrada y salida de la plataforma; está
constituida como mínimo por una plataforma de trabajo
con órganos de servicio, una estructura extensible y un
chasis. Existen plataformas sobre camión articuladas y
telescópicas, autopropulsadas de tijera,
autopropulsadas articuladas o telescópicas y
plataformas especiales remolcables, entre otras.
11/05/2011

25. ELEVADORES DE PERSONAS
ELEVADORES DE TIJERA (SCISSORLIFT):
Los elevadores de tijera o manlift de plataforma pueden ser a
gasolina, gas, eléctricos y su uso va depender del área a trabajar.
Estos elevadores tienen la versatilidad del movimiento y elevan 6
metros, 8 metros, 12 metros y 15 metros su plataforma de trabajo
permite de 2 dos a 4 personas.
PLATAFORMA DE ELEVACION TELESCOPICA (BOOMLIFT):
También llamadas MANLIFT tipo telescopio, estos modelos tienen
la particularidad de llegar a la elevación necesitada cuando hay
obstáculos en el área a desplazarse, giran 360 °; tiene la plataforma
de trabajo para dos personas y mas , está provisto de un brazo
telescópico para ser utilizado cuando el trabajo a realizar lo
requiera.
11/05/2011

26. SISTEMAS DE ACCESO
GRÚA
Máquina para elevar y distribuir
cargas en el espacio suspendidas de
un gancho;
11/05/2011

27. TIPOS DE GRÚA
Grúa torre, especialmente diseñada como
herramienta para la construcción;
Camión grúa, aquél que lleva incorporado
a su chasis una grúa;
Grúa (vehículo), diseñada para
remolcar automóviles ante una
emergencia;
Grúa (barco), Elemento para el izado de
carga o provisiones
11/05/2011

28. TIPOS DE GRÚA
Grúa canasta : Diseñada para elevar
personas .
11/05/2011
