El documento describe diferentes sistemas de acceso para trabajar en alturas como andamios, escaleras, elevadores de personal y grúas con canasta. Explica que deben cumplir condiciones como ser seleccionados de acuerdo a las necesidades, ser compatibles, garantizar resistencia a cargas y ser inspeccionados por personal competente.

2. se considerarán como sistemas de acceso para
trabajo en alturas:
 los andamios,
 las escaleras,
 los elevadores de
personal,
 la grúas con
canasta.

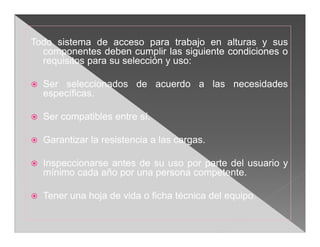

3. Todo sistema de acceso para trabajo en alturas y sus
componentes deben cumplir las siguiente condiciones o
requisitos para su selección y uso:
 Ser seleccionados de acuerdo a las necesidades
específicas.
 Ser compatibles entre sí.
 Garantizar la resistencia a las cargas.
 Inspeccionarse antes de su uso por parte del usuario y
mínimo cada año por una persona competente.
 Tener una hoja de vida o ficha técnica del equipo.

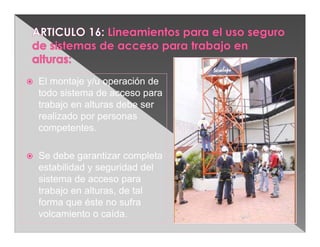

4.  El montaje y/u operación de
todo sistema de acceso para
trabajo en alturas debe ser
realizado por personas
competentes.
 Se debe garantizar completa
estabilidad y seguridad del
sistema de acceso para
trabajo en alturas, de tal
forma que éste no sufra
volcamiento o caída.

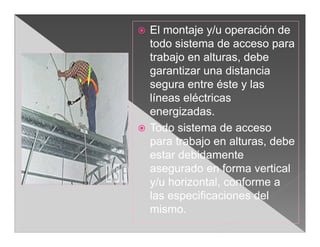

5.  El montaje y/u operación de
todo sistema de acceso para
trabajo en alturas, debe
garantizar una distancia
segura entre éste y las
líneas eléctricas
energizadas.
 Todo sistema de acceso
para trabajo en alturas, debe
estar debidamente
asegurado en forma vertical
y/u horizontal, conforme a
las especificaciones del
mismo.

6.  El uso de sistema de
acceso para trabajo en
alturas no excluye el
uso de sistemas de
prevención y protección
contra caídas.
 La selección y uso
específicos de cada
sistema de acceso para
trabajo en alturas, debe
ser avalado por una
persona competente.

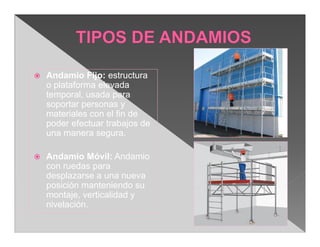

8.  Andamio Fijo: estructura
o plataforma elevada
temporal, usada para
soportar personas y
materiales con el fin de
poder efectuar trabajos de
una manera segura.
 Andamio Móvil: Andamio
con ruedas para
desplazarse a una nueva
posición manteniendo su
montaje, verticalidad y
nivelación.

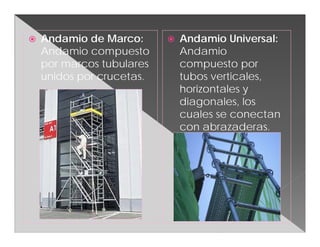

9.  Andamio de Marco:  Andamio Universal:
Andamio compuesto Andamio
por marcos tubulares compuesto por
unidos por crucetas. tubos verticales,
horizontales y
diagonales, los
cuales se conectan
con abrazaderas.

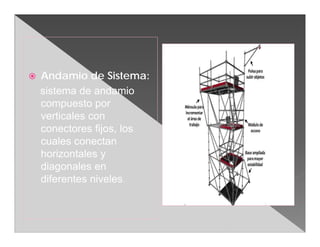

10.  Andamio de Sistema:
sistema de andamio
compuesto por
verticales con
conectores fijos, los
cuales conectan
horizontales y
diagonales en
diferentes niveles.

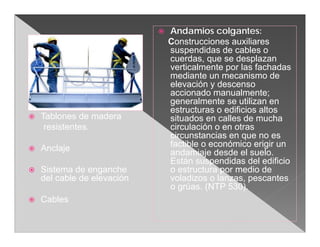

11.  Andamios colgantes:
Construcciones auxiliares
suspendidas de cables o
cuerdas, que se desplazan
verticalmente por las fachadas
mediante un mecanismo de
elevación y descenso
accionado manualmente;
generalmente se utilizan en
estructuras o edificios altos
 Tablones de madera situados en calles de mucha
resistentes. circulación o en otras
circunstancias en que no es
 Anclaje factible o económico erigir un
andamiaje desde el suelo.
Están suspendidas del edificio
 Sistema de enganche o estructura por medio de
del cable de elevación voladizos o lanzas, pescantes
o grúas. (NTP 530).
 Cables

13. Medio de acceso a los pisos de trabajo, que
permite a las personas ascender y
descender de frente sirviendo para
comunicar entre sí los diferentes niveles de
un edificio. Consta de planos horizontales
sucesivos llamados peldaños que están
formados por huellas y contrahuellas y de
rellanos.

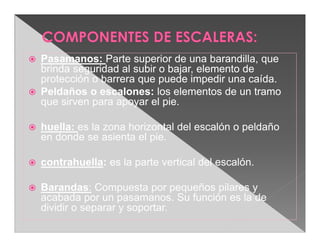

14.  Pasamanos: Parte superior de una barandilla, que
brinda seguridad al subir o bajar, elemento de
protección o barrera que puede impedir una caída.
 Peldaños o escalones: los elementos de un tramo
que sirven para apoyar el pie.
 huella: es la zona horizontal del escalón o peldaño
en donde se asienta el pie.
 contrahuella: es la parte vertical del escalón.
 Barandas: Compuesta por pequeños pilares y
acabada por un pasamanos. Su función es la de
dividir o separar y soportar.

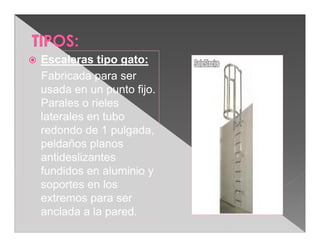

15.  Escaleras tipo gato:
Fabricada para ser
usada en un punto fijo.
Parales o rieles
laterales en tubo
redondo de 1 pulgada,
peldaños planos
antideslizantes
fundidos en aluminio y
soportes en los
extremos para ser
anclada a la pared.

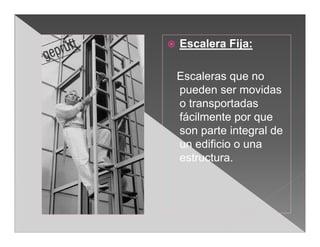

16.  Escalera Fija:
Escaleras que no
pueden ser movidas
o transportadas
fácilmente por que
son parte integral de
un edificio o una
estructura.

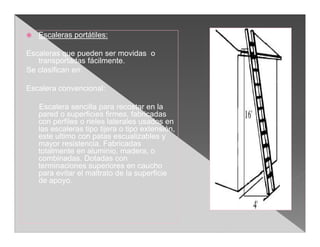

17.  Escaleras portátiles:
Escaleras que pueden ser movidas o
transportadas fácilmente.
Se clasifican en:
Escalera convencional:
Escalera sencilla para recostar en la
pared o superficies firmes, fabricadas
con perfiles o rieles laterales usados en
las escaleras tipo tijera o tipo extensión,
este ultimo con patas escualizables y
mayor resistencia. Fabricadas
totalmente en aluminio, madera, o
combinadas. Dotadas con
terminaciones superiores en caucho
para evitar el maltrato de la superficie
de apoyo.

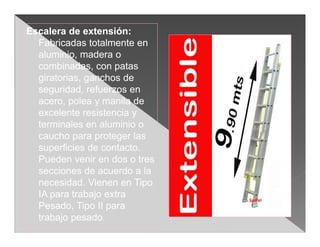

18. Escalera de extensión:
Fabricadas totalmente en
aluminio, madera o
combinadas, con patas
giratorias, ganchos de
seguridad, refuerzos en
acero, polea y manila de
excelente resistencia y
terminales en aluminio o
caucho para proteger las
superficies de contacto.
Pueden venir en dos o tres
secciones de acuerdo a la
necesidad. Vienen en Tipo
IA para trabajo extra
Pesado, Tipo II para
trabajo pesado.

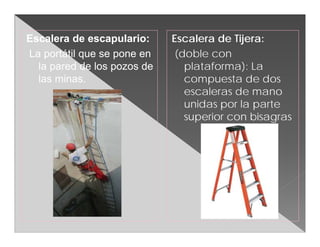

19. Escalera de escapulario: Escalera de Tijera:
La portátil que se pone en (doble con
la pared de los pozos de plataforma): La
las minas. compuesta de dos
escaleras de mano
unidas por la parte
superior con bisagras

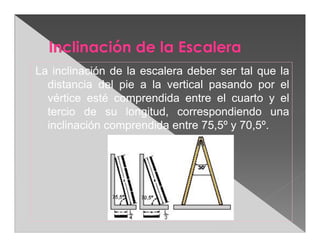

24. La inclinación de la escalera deber ser tal que la
distancia del pie a la vertical pasando por el
vértice esté comprendida entre el cuarto y el
tercio de su longitud, correspondiendo una
inclinación comprendida entre 75,5º y 70,5º.

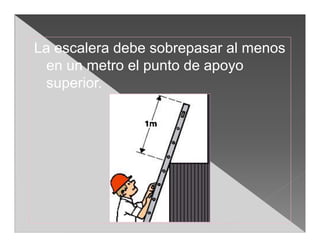

25. La escalera debe sobrepasar al menos
en un metro el punto de apoyo
superior.

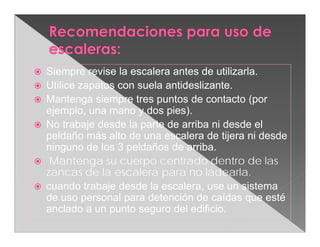

26.  Siempre revise la escalera antes de utilizarla.
 Utilice zapatos con suela antideslizante.
 Mantenga siempre tres puntos de contacto (por
ejemplo, una mano y dos pies).
 No trabaje desde la parte de arriba ni desde el
peldaño más alto de una escalera de tijera ni desde
ninguno de los 3 peldaños de arriba.
 Mantenga su cuerpo centrado dentro de las
zancas de la escalera para no ladearla.
 cuando trabaje desde la escalera, use un sistema
de uso personal para detención de caídas que esté
anclado a un punto seguro del edificio.

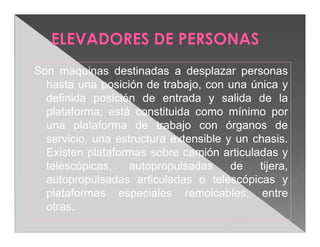

27. Son maquinas destinadas a desplazar personas
hasta una posición de trabajo, con una única y
definida posición de entrada y salida de la
plataforma; está constituida como mínimo por
una plataforma de trabajo con órganos de
servicio, una estructura extensible y un chasis.
Existen plataformas sobre camión articuladas y
telescópicas, autopropulsadas de tijera,
autopropulsadas articuladas o telescópicas y
plataformas especiales remolcables, entre
otras.

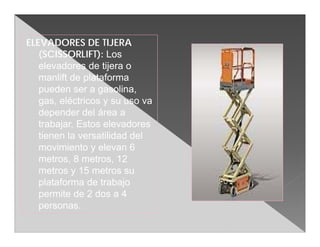

28. ELEVADORES DE TIJERA
(SCISSORLIFT): Los
elevadores de tijera o
manlift de plataforma
pueden ser a gasolina,
gas, eléctricos y su uso va
depender del área a
trabajar. Estos elevadores
tienen la versatilidad del
movimiento y elevan 6
metros, 8 metros, 12
metros y 15 metros su
plataforma de trabajo
permite de 2 dos a 4
personas.

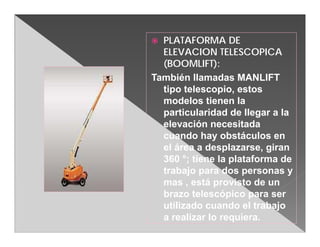

29.  PLATAFORMA DE
ELEVACION TELESCOPICA
(BOOMLIFT):
También llamadas MANLIFT
tipo telescopio, estos
modelos tienen la
particularidad de llegar a la
elevación necesitada
cuando hay obstáculos en
el área a desplazarse, giran
360 °; tiene la plataforma de
trabajo para dos personas y
mas , está provisto de un
brazo telescópico para ser
utilizado cuando el trabajo
a realizar lo requiera.

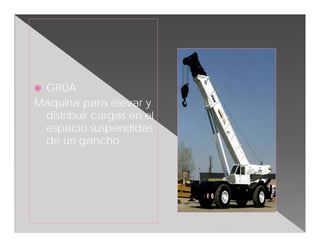

30. GRÚA
Máquina para elevar y
distribuir cargas en el
espacio suspendidas
de un gancho.

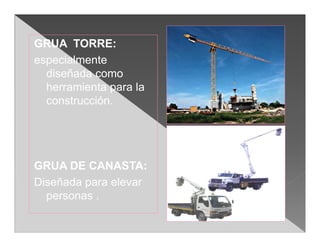

31. GRUA TORRE:
especialmente
diseñada como
herramienta para la
construcción.
GRUA DE CANASTA:
Diseñada para elevar
personas .
