Traballo de cables para a clase de FPBasica 2.

1. Presentación de cables

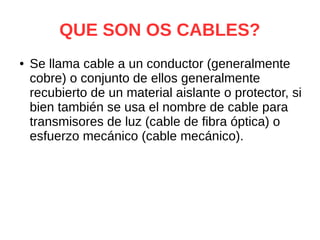

2. QUE SON OS CABLES?
● Se llama cable a un conductor (generalmente
cobre) o conjunto de ellos generalmente
recubierto de un material aislante o protector, si
bien también se usa el nombre de cable para
transmisores de luz (cable de fibra óptica) o
esfuerzo mecánico (cable mecánico).

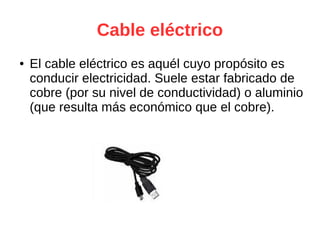

3. Cable eléctrico
● El cable eléctrico es aquél cuyo propósito es
conducir electricidad. Suele estar fabricado de
cobre (por su nivel de conductividad) o aluminio
(que resulta más económico que el cobre).

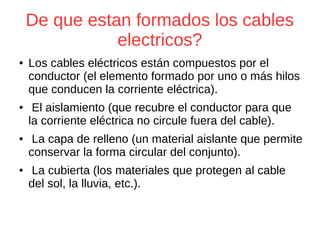

4. De que estan formados los cables
electricos?
● Los cables eléctricos están compuestos por el
conductor (el elemento formado por uno o más hilos
que conducen la corriente eléctrica).
● El aislamiento (que recubre el conductor para que
la corriente eléctrica no circule fuera del cable).
● La capa de relleno (un material aislante que permite
conservar la forma circular del conjunto).
● La cubierta (los materiales que protegen al cable
del sol, la lluvia, etc.).

5. EL CABLE DE TELEVISIÓN
● Un servicio que permite a los consumidores
acceder a señales televisivas a través de
cables coaxiales o de fibra óptica.

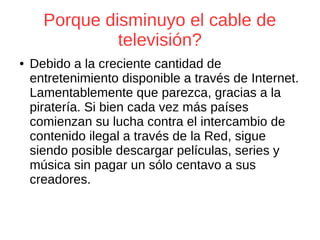

6. Porque disminuyo el cable de
televisión?
● Debido a la creciente cantidad de
entretenimiento disponible a través de Internet.
Lamentablemente que parezca, gracias a la
piratería. Si bien cada vez más países
comienzan su lucha contra el intercambio de
contenido ilegal a través de la Red, sigue
siendo posible descargar películas, series y
música sin pagar un sólo centavo a sus
creadores.

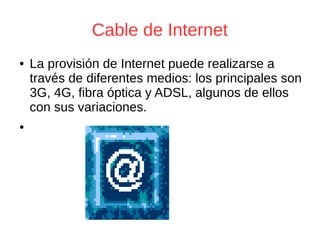

7. Cable de Internet
● La provisión de Internet puede realizarse a
través de diferentes medios: los principales son
3G, 4G, fibra óptica y ADSL, algunos de ellos
con sus variaciones.
●

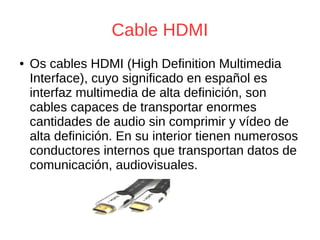

8. Cable HDMI
● Os cables HDMI (High Definition Multimedia
Interface), cuyo significado en español es
interfaz multimedia de alta definición, son
cables capaces de transportar enormes
cantidades de audio sin comprimir y vídeo de
alta definición. En su interior tienen numerosos
conductores internos que transportan datos de
comunicación, audiovisuales.

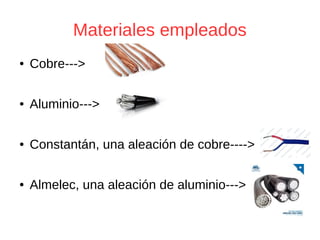

9. Materiales empleados
● Cobre--->
● Aluminio--->
● Constantán, una aleación de cobre---->
● Almelec, una aleación de aluminio--->

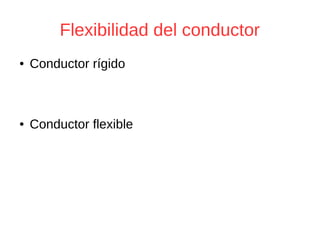

10. Flexibilidad del conductor
● Conductor rígido
● Conductor flexible

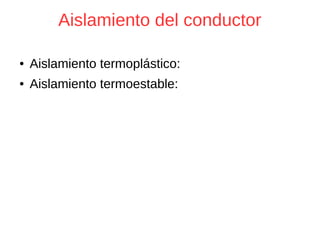

11. Aislamiento del conductor
● Aislamiento termoplástico:
● Aislamiento termoestable:

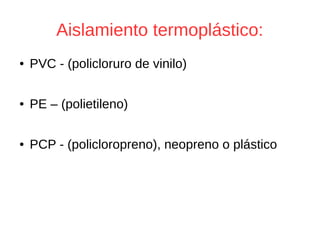

12. Aislamiento termoplástico:
● PVC - (policloruro de vinilo)
● PE – (polietileno)
● PCP - (policloropreno), neopreno o plástico

13. Cable UTP
● UTP: Es un cable sin blindaje que se utilizan en
redes locales. Estos cables de par trenzado
son de bajo costo y fácil uso pero producen
más errores que otros tipos. Su impedancia es
de 100 ohmios.

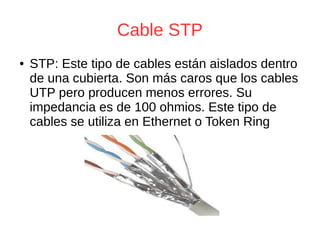

14. Cable STP
● STP: Este tipo de cables están aislados dentro
de una cubierta. Son más caros que los cables
UTP pero producen menos errores. Su
impedancia es de 100 ohmios. Este tipo de
cables se utiliza en Ethernet o Token Ring

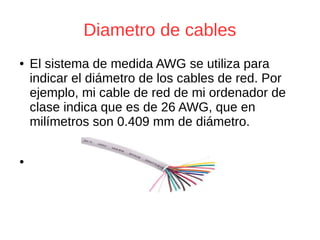

15. Diametro de cables
● El sistema de medida AWG se utiliza para
indicar el diámetro de los cables de red. Por
ejemplo, mi cable de red de mi ordenador de
clase indica que es de 26 AWG, que en
milímetros son 0.409 mm de diámetro.
●

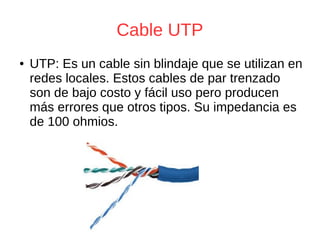

16. Cable UTP
● UTP: Es un cable sin blindaje que se utilizan en
redes locales. Estos cables de par trenzado
son de bajo costo y fácil uso pero producen
más errores que otros tipos. Su impedancia es
de 100 ohmios.

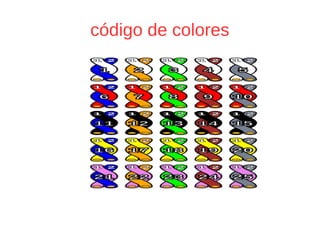

17. código de colores

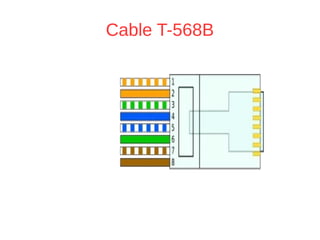

18. Cable T-568B

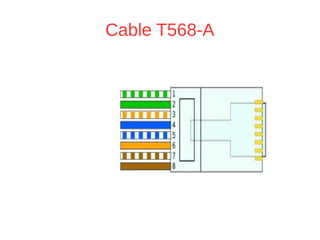

19. Cable T568-A
