1. FOTORRESISTENCIA ( LDR)

2. FOTORRESISTENCIA
Es un componente eléctrico cuya
resistencia disminuye con el
aumento de intensidad de luz
incidente.

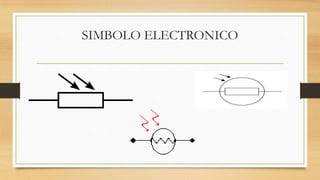

3. SIMBOLO ELECTRONICO

4. FUNCIONAMIENTO
Su funcionamiento se basa en el efecto
fotoeléctrico. Un fotoresistor está hecho
de un semiconductor de alta resistencia
como el sulfuro de cadmio, CdS. Si la luz
que incide en el dispositivo es de
alta frecuencia, los fotones son
absorbidos por las elasticidades del
semiconductor dando a los electrones la
suficiente energía para saltar la banda de
conducción.

5. VENTAJAS
1.- Alta sensibilidad (debido a la gran superficie que puede abarcar).
2.- Fácil empleo.
3.- Bajo costo.
4.- No hay potencial de unión.
5.- Alta relación resistencia luz-oscuridad.

6. DESVENTAJAS
1.- Respuesta espectral estrecha.
2.- Efecto de histéresis.
3.- Estabilidad por temperatura baja para los materiales mas rápidos. La variación del valor de la resistencia tiene cierto
retardo, diferente si se pasa de oscuro a iluminado o de iluminado a oscuro. Esto limita a no usar los LDR en
aplicaciones en las que la señal luminosa varía con rapidez.
4.- Respuesta lenta en materiales estables.
5.- Falta de linealidad entre resistencia e iluminación.

7. COMPARACIONES
El fototransistor, NO es un transistor normal con
dos patitas. Es un transistor muy particular, con
una curva muy poco linear. Se usa, a diferencia del
fotoresistor, cuando es esencial la velocidad de
realización. El fotoresistor es usado cuando es
necesario tener una mejor linealidad en la curva
característica, pero es muy lento. Cuando es muy
importante la velocidad de ejecución, dependiente
del fenómeno luminoso, se tiene que usar el
fototransistor.

8. VALORES
Los valores de una
fotorresistencia cuando está
totalmente iluminada y
cuando está totalmente a
oscuras varían.
ILUMINACION TOTAL
A OSCURAS
Puede medir de 50 ohmios a 100
ohmios (1k)
De 50,000 ohmios a varios
megaohmios (50k)

9. APLICACIONES
- TROCEADOR PARA AMPLIFICADORES DE
CORRIENTE CONTINUA
- MEDIDA DE LUZ
