1. La Madera.
Tipos de Uniones.
MIKEL SANZ CONDE 78751724T
Universidad Miguel Hernández, de Elche
Máster en Formación de Profesorado Asignatura: TICs

2. UNIONES EN LA MADERA
• IRREVERSIBLES : NO pueden ser desmontadas o separadas.
• REVERSIBLES : Posibilitan el desmontaje sin expectativa de reiteración.
• DESMONTABLES : Permiten las operaciones de montaje y desmontaje.

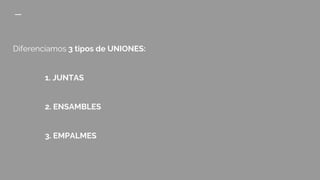

3. Diferenciamos 3 tipos de UNIONES:
1. JUNTAS
2. ENSAMBLES
3. EMPALMES

4. 1. JUNTAS
• Es la unión de dos o más maderas por sus caras o cantos.
• Tienen por finalidad ensanchar la madera.
1.1 Simples: cepilladas y encoladas
1.2 Reforzadas: mediante tirafondos, tarugos, lengüetas, ranuras, ...

5. 1.1 JUNTA SIMPLE.
Unión poco resistente que depende del espesor de las piezas unidas y del
adhesivo utilizado.

6. 1.2 JUNTA REFORZADA.
1.2.1 JUNTA CON TIRAFONDOS
Disposición del tirafondo

7. 1.2.2 JUNTA ENTARUGADA
- Emplea tarugos (tubillones o torillos).
- Es bastante resistente.
- El Diámetro de la perforación debe permitir que el tarugo sea insertado
manualmente.
- La cola debe ir solo en los tarugos y sus perforaciones.
- La separación de los tarugos debe ser cada 15 cm.
- El tarugo debe quedar embutido al menos 25mm en el canto del tablero y a no
menos de 50 mm de la esquina.

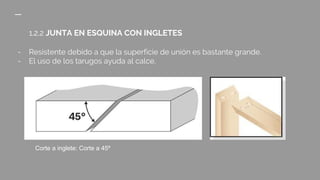

8. 1.2.2 JUNTA EN ESQUINA CON INGLETES
- Resistente debido a que la superficie de unión es bastante grande.
- El uso de los tarugos ayuda al calce.
Corte a inglete: Corte a 45º

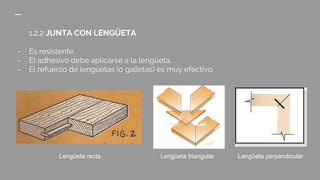

9. 1.2.2 JUNTA CON LENGÜETA
- Es resistente.
- El adhesivo debe aplicarse a la lengüeta.
- El refuerzo de lengüetas (o galletas) es muy efectivo.
Lengüeta recta Lengüeta perpendicularLengüeta triangular

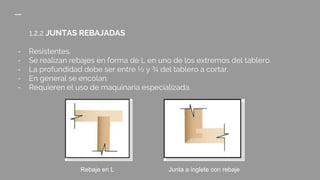

10. 1.2.2 JUNTAS REBAJADAS
- Resistentes.
- Se realizan rebajes en forma de L en uno de los extremos del tablero.
- La profundidad debe ser entre ½ y ¾ del tablero a cortar.
- En general se encolan.
- Requieren el uso de maquinaria especializada.
Rebaje en L Junta a inglete con rebaje

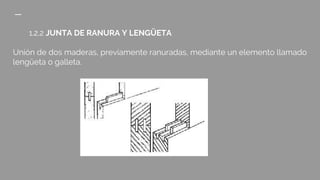

11. 1.2.2 JUNTA DE RANURA Y LENGÜETA
Unión de dos maderas, previamente ranuradas, mediante un elemento llamado
lengüeta o galleta.

12. 1.2.2 JUNTA DE COLA DE MILANO
- Es la más resistente.
- Forma trapezoidal que asegura la unión.
- Requiere de ajuste perfecto.
- Permite un aislamiento perfecto de las piezas.

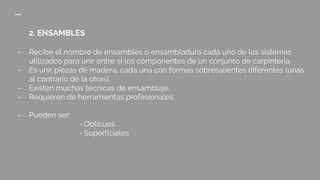

13. 2. ENSAMBLES
- Recibe el nombre de ensambles o ensambladura cada uno de los sistemas
utilizados para unir entre sÍ los componentes de un conjunto de carpintería.
- Es unir piezas de madera, cada una con formas sobresalientes diferentes (unas
al contrario de la otras).
- Existen muchas técnicas de ensamblaje.
- Requieren de herramientas profesionales.
- Pueden ser:
- Oblicuos
- Superficiales

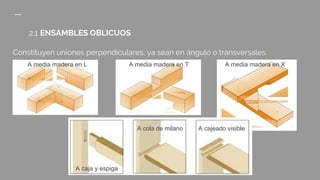

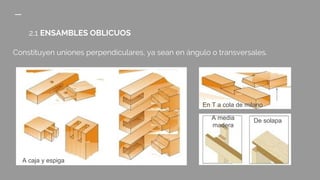

14. 2.1 ENSAMBLES OBLICUOS
Constituyen uniones perpendiculares, ya sean en ángulo o transversales.
A media madera en L A media madera en T A media madera en X
A caja y espiga
A cola de milano A cajeado visible

15. 2.1 ENSAMBLES OBLICUOS
Constituyen uniones perpendiculares, ya sean en ángulo o transversales.
A caja y espiga
En T a cola de milano
A media
madera
De solapa

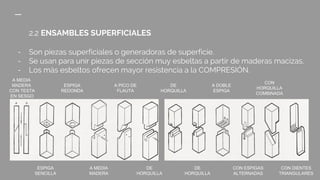

16. 2.2 ENSAMBLES SUPERFICIALES
- Son piezas superficiales o generadoras de superficie.
- Se usan para unir piezas de sección muy esbeltas a partir de maderas macizas.
- Los más esbeltos ofrecen mayor resistencia a la COMPRESIÓN.
A MEDIA
MADERA
CON TESTA
EN SESGO
ESPIGA
SENCILLA
A MEDIA
MADERA
ESPIGA
REDONDA
A PICO DE
FLAUTA
DE
HORQUILLA
DE
HORQUILLA
DE
HORQUILLA
A DOBLE
ESPIGA
CON ESPIGAS
ALTERNADAS
CON
HORQUILLA
COMBINADA
CON DIENTES
TRIANGULARES

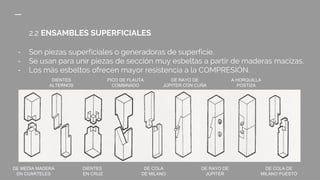

17. 2.2 ENSAMBLES SUPERFICIALES
- Son piezas superficiales o generadoras de superficie.
- Se usan para unir piezas de sección muy esbeltas a partir de maderas macizas.
- Los más esbeltos ofrecen mayor resistencia a la COMPRESIÓN.
DE MEDIA MADERA
EN CUARTELES
DIENTES
ALTERNOS
PICO DE FLAUTA
COMBINADO
DE RAYO DE
JÚPITER CON CUÑA
A HORQUILLA
POSTIZA
DIENTES
EN CRUZ
DE COLA
DE MILANO
DE RAYO DE
JÚPITER
DE COLA DE
MILANO PUESTO

18. 3. EMPALMES
- Los ensambles realizados en la madera para prolongarla en su sentido
longitudinal reciben el nombre de empalmes.
- Resuelven la continuidad de las piezas en el sentido longitudinal.
- Estos tipos de unión se realizan con más frecuencia en la carpintería de armar.

19. 3.1 EMPALME ZUNCHADO
- Se trata de aprovechar la facultad que tiene el hierro de disminuir de
volumen debido a un rápido enfriamiento del mismo.
- Un anillo o cerco de metal de unas dimensiones ligeramente inferiores a
las de las maderas que haya que empalmar.
3.2 EMPALME A TOPE CON BRIDA
- Se trata de uno de los mejores empalmes a tope.
- Pueden colocarse dos o cuatro bridas, según la resistencia que se desee.
- Las bridas están dobladas en los extremos.
- Estas bridas se sujetan de dos en dos, mediante tornillos roscados.

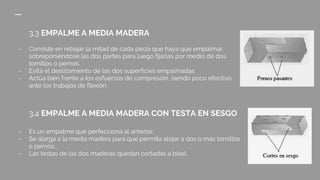

20. 3.3 EMPALME A MEDIA MADERA
- Consiste en rebajar la mitad de cada pieza que haya que empalmar,
sobreponiéndose las dos partes para luego fijarlas por medio de dos
tornillos o pernos.
- Evita el deslizamiento de las dos superficies empalmadas.
- Actúa bien frente a los esfuerzos de compresión, siendo poco efectivo
ante los trabajos de flexión.
3.4 EMPALME A MEDIA MADERA CON TESTA EN SESGO
- Es un empalme que perfecciona al anterior.
- Se alarga a la media madera para que permita alojar a dos o más tornillos
o pernos.
- Las testas de las dos maderas quedan cortadas a bisel.
