Los cables están compuestos principalmente de cobre u otros metales como el aluminio, y su función es transmitir señales eléctricas. Existen diferentes tipos de cables como UTP, STP y FTP que varían en su protección contra interferencias. Los cables se clasifican por categorías dependiendo de su velocidad de transmisión, siendo los Cat5e, Cat6 y Cat7 los más comunes actualmente. La organización TIA establece los estándares para los cables de red.

1. Presentación sobre cables

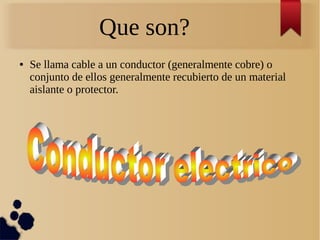

2. Que son?
● Se llama cable a un conductor (generalmente cobre) o
conjunto de ellos generalmente recubierto de un material
aislante o protector.

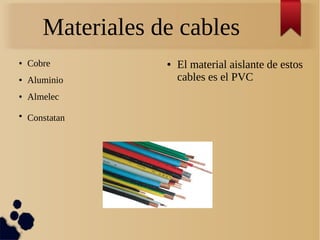

3. Materiales de cables
● Cobre
● Aluminio
● Almelec
●
Constatan
● El material aislante de estos
cables es el PVC

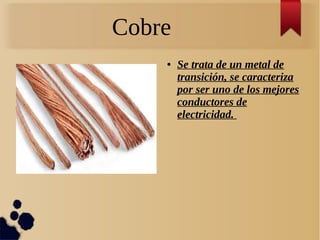

4. Cobre
● Se trata de un metal de
transición, se caracteriza
por ser uno de los mejores
conductores de
electricidad.

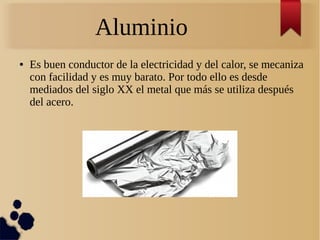

5. Aluminio
● Es buen conductor de la electricidad y del calor, se mecaniza
con facilidad y es muy barato. Por todo ello es desde
mediados del siglo XX el metal que más se utiliza después
del acero.

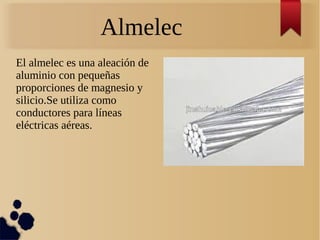

6. Almelec
El almelec es una aleación de
aluminio con pequeñas
proporciones de magnesio y
silicio.Se utiliza como
conductores para líneas
eléctricas aéreas.

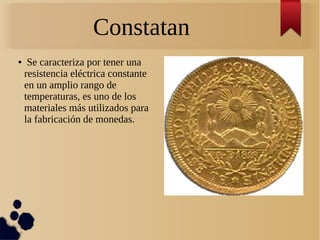

7. Constatan
● Se caracteriza por tener una
resistencia eléctrica constante
en un amplio rango de
temperaturas, es uno de los
materiales más utilizados para
la fabricación de monedas.

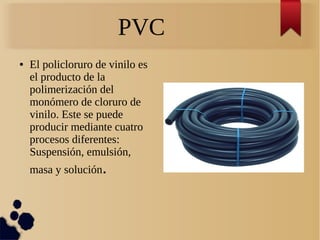

8. PVC
● El policloruro de vinilo es
el producto de la
polimerización del
monómero de cloruro de
vinilo. Este se puede
producir mediante cuatro
procesos diferentes:
Suspensión, emulsión,
masa y solución.

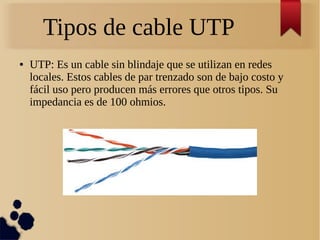

9. Tipos de cable UTP
● UTP: Es un cable sin blindaje que se utilizan en redes
locales. Estos cables de par trenzado son de bajo costo y
fácil uso pero producen más errores que otros tipos. Su
impedancia es de 100 ohmios.

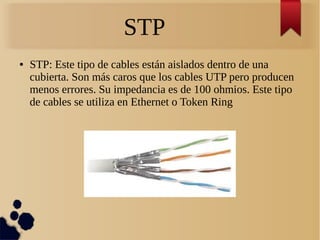

10. STP
● STP: Este tipo de cables están aislados dentro de una
cubierta. Son más caros que los cables UTP pero producen
menos errores. Su impedancia es de 100 ohmios. Este tipo
de cables se utiliza en Ethernet o Token Ring

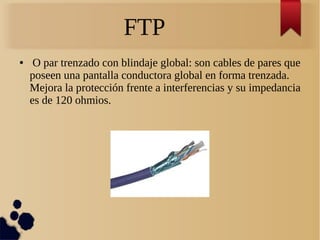

11. FTP
● O par trenzado con blindaje global: son cables de pares que
poseen una pantalla conductora global en forma trenzada.
Mejora la protección frente a interferencias y su impedancia
es de 120 ohmios.

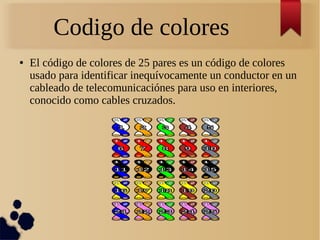

12. Codigo de colores
● El código de colores de 25 pares es un código de colores
usado para identificar inequívocamente un conductor en un
cableado de telecomunicaciónes para uso en interiores,
conocido como cables cruzados.

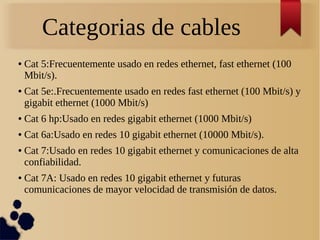

13. Categorias de cables
● Cat 5:Frecuentemente usado en redes ethernet, fast ethernet (100
Mbit/s).
● Cat 5e:.Frecuentemente usado en redes fast ethernet (100 Mbit/s) y
gigabit ethernet (1000 Mbit/s)
● Cat 6 hp:Usado en redes gigabit ethernet (1000 Mbit/s)
● Cat 6a:Usado en redes 10 gigabit ethernet (10000 Mbit/s).
● Cat 7:Usado en redes 10 gigabit ethernet y comunicaciones de alta
confiabilidad.
● Cat 7A: Usado en redes 10 gigabit ethernet y futuras
comunicaciones de mayor velocidad de transmisión de datos.

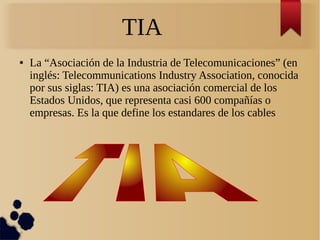

14. TIA
● La “Asociación de la Industria de Telecomunicaciones” (en
inglés: Telecommunications Industry Association, conocida
por sus siglas: TIA) es una asociación comercial de los
Estados Unidos, que representa casi 600 compañías o
empresas. Es la que define los estandares de los cables

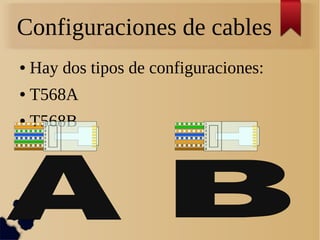

15. Configuraciones de cables
● Hay dos tipos de configuraciones:
● T568A
● T568B

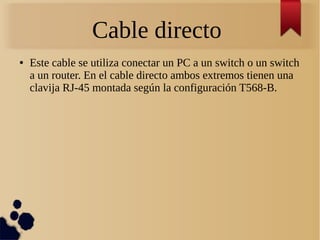

16. Cable directo
● Este cable se utiliza conectar un PC a un switch o un switch
a un router. En el cable directo ambos extremos tienen una
clavija RJ-45 montada según la configuración T568-B.

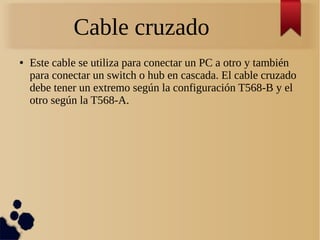

17. Cable cruzado
● Este cable se utiliza para conectar un PC a otro y también
para conectar un switch o hub en cascada. El cable cruzado
debe tener un extremo según la configuración T568-B y el
otro según la T568-A.
