PRESENTACION DE TOPODRON
INTEGRANTES:
LAURA ORTIZ RONY
PAREDES ROJAS NARCISO
QUINO ARDAYA ARIEL
SANTANDER AGRAMONT TOBIAS

CONTENIDO
INTRODUCCION
OBJETIVOS
MARCO TEORICO
USOS YAPLICACIONES
VENTAJAS Y DESVENTAJAS
TOPO-
DRON
CONCLUSIONES

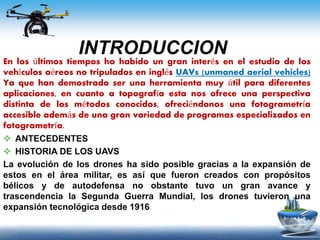

INTRODUCCION
En los últimos tiempos ha habido un gran interés en el estudio de los
vehículos aéreos no tripulados en inglés UAVs (unmaned aerial vehicles)
Ya que han demostrado ser una herramienta muy útil para diferentes
aplicaciones, en cuanto a topografía esta nos ofrece una perspectiva
distinta de los métodos conocidos, ofreciéndonos una fotogrametría
accesible además de una gran variedad de programas especializados en
fotogrametría.
 ANTECEDENTES
 HISTORIA DE LOS UAVS
La evolución de los drones ha sido posible gracias a la expansión de
estos en el área militar, es así que fueron creados con propósitos
bélicos y de autodefensa no obstante tuvo un gran avance y
trascendencia la Segunda Guerra Mundial, los drones tuvieron una
expansión tecnológica desde 1916

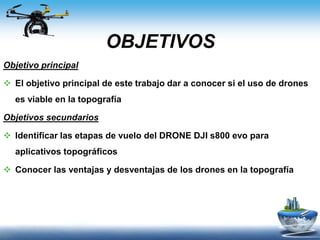

OBJETIVOS
Objetivo principal
 El objetivo principal de este trabajo dar a conocer si el uso de drones
es viable en la topografía
Objetivos secundarios
 Identificar las etapas de vuelo del DRONE DJI s800 evo para
aplicativos topográficos
 Conocer las ventajas y desventajas de los drones en la topografía

MARCO TEORICO

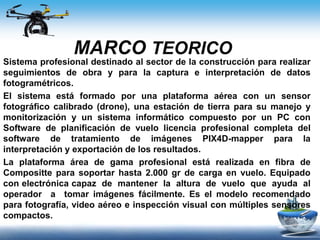

Sistema profesional destinado al sector de la construcción para realizar
seguimientos de obra y para la captura e interpretación de datos
fotogramétricos.
El sistema está formado por una plataforma aérea con un sensor
fotográfico calibrado (drone), una estación de tierra para su manejo y
monitorización y un sistema informático compuesto por un PC con
Software de planificación de vuelo licencia profesional completa del
software de tratamiento de imágenes PIX4D-mapper para la
interpretación y exportación de los resultados.
La plataforma área de gama profesional está realizada en fibra de
Compositte para soportar hasta 2.000 gr de carga en vuelo. Equipado
con electrónica capaz de mantener la altura de vuelo que ayuda al
operador a tomar imágenes fácilmente. Es el modelo recomendado
para fotografía, video aéreo e inspección visual con múltiples sensores
compactos.

MARCO TEORICO

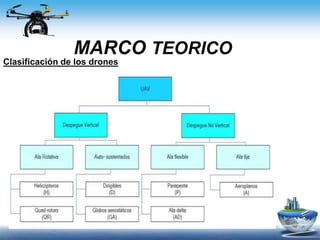

Clasificación de los drones

MARCO TEORICO

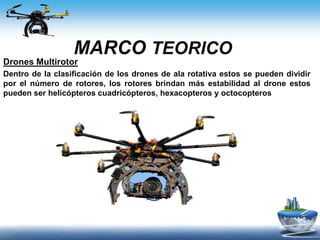

Drones Multirotor
Dentro de la clasificación de los drones de ala rotativa estos se pueden dividir
por el número de rotores, los rotores brindan más estabilidad al drone estos
pueden ser helicópteros cuadricópteros, hexacopteros y octocopteros

MARCO TEORICO

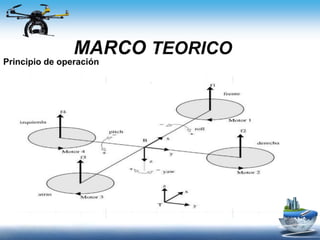

Principio de operación

MARCO TEORICO

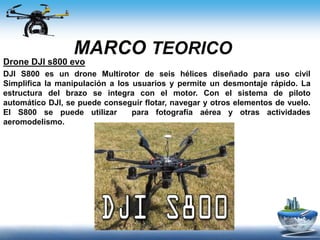

Drone DJI s800 evo
DJI S800 es un drone Multirotor de seis hélices diseñado para uso civil
Simplifica la manipulación a los usuarios y permite un desmontaje rápido. La
estructura del brazo se integra con el motor. Con el sistema de piloto
automático DJI, se puede conseguir flotar, navegar y otros elementos de vuelo.
El S800 se puede utilizar para fotografía aérea y otras actividades
aeromodelismo.

MARCO TEORICO

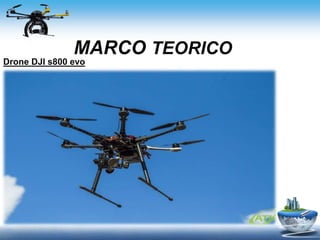

Drone DJI s800 evo

MARCO TEORICO

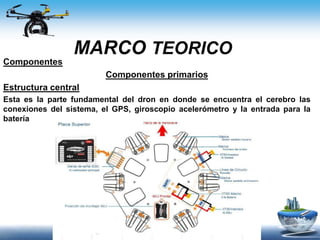

Componentes
Componentes primarios
Estructura central
Esta es la parte fundamental del dron en donde se encuentra el cerebro las
conexiones del sistema, el GPS, giroscopio acelerómetro y la entrada para la
batería

MARCO TEORICO

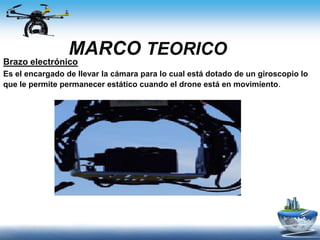

Brazo electrónico
Es el encargado de llevar la cámara para lo cual está dotado de un giroscopio lo
que le permite permanecer estático cuando el drone está en movimiento.

MARCO TEORICO
Brazo rotor
Son los componentes fundamentales de los drones en este caso el DJI S800
posee 6 brazos rotores los cuales tiene diferentes tipos de orientación, el giro
de las hélices y cumplen diferentes funciones de estabilización pues deben
estar a diferente tipo de velocidad de rotor y orientación

MARCO TEORICO
Bípode
Es el que tiene la misión de amortiguar el peso del dron al momento del
aterrizaje lo cual es necesario si queremos evitar golpes en el equipo

MARCO TEORICO
Componentes secundarios
Controles
Control de done
Electrónica de control con microprocesador ATMEGA1284P-AU con sensor de
presión, giróscopos y acelerómetros integrados.

MARCO TEORICO

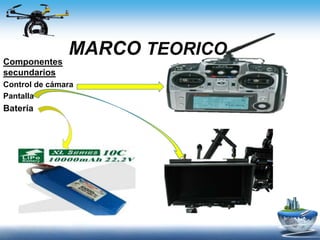

Componentes
secundarios
Control de cámara
Pantalla
Batería

MARCO TEORICO
Cámara
Los proyectos fotogramétricos con UAVs están marcados por la autonomía de
los mismos, con lo que a la hora de elegir la cámara se deberá tener en cuenta
primeramente los parámetros que tengan una relación directa sobre la misma,
estos son focal y peso.

MARCO TEORICO

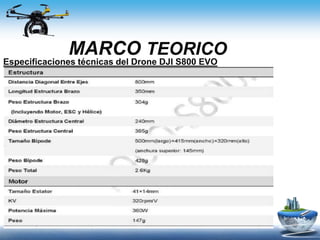

Especificaciones técnicas del Drone DJI S800 EVO

USOS Y APLICACIONES

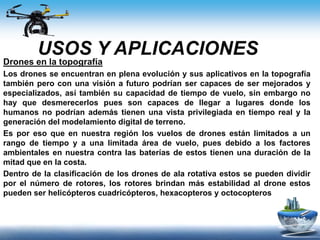

Drones en la topografía
Los drones se encuentran en plena evolución y sus aplicativos en la topografía
también pero con una visión a futuro podrían ser capaces de ser mejorados y
especializados, así también su capacidad de tiempo de vuelo, sin embargo no
hay que desmerecerlos pues son capaces de llegar a lugares donde los
humanos no podrían además tienen una vista privilegiada en tiempo real y la
generación del modelamiento digital de terreno.
Es por eso que en nuestra región los vuelos de drones están limitados a un
rango de tiempo y a una limitada área de vuelo, pues debido a los factores
ambientales en nuestra contra las baterías de estos tienen una duración de la
mitad que en la costa.
Dentro de la clasificación de los drones de ala rotativa estos se pueden dividir
por el número de rotores, los rotores brindan más estabilidad al drone estos
pueden ser helicópteros cuadricópteros, hexacopteros y octocopteros

USOS Y APLICACIONES

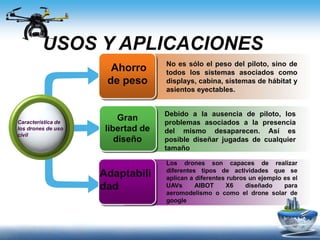

No es sólo el peso del piloto, sino de
todos los sistemas asociados como
displays, cabina, sistemas de hábitat y
asientos eyectables.
Debido a la ausencia de piloto, los
problemas asociados a la presencia
del mismo desaparecen. Así es
posible diseñar jugadas de cualquier
tamaño
Los drones son capaces de realizar
diferentes tipos de actividades que se
aplican a diferentes rubros un ejemplo es el
UAVs AIBOT X6 diseñado para
aeromodelismo o como el drone solar de
google
Característica de
los drones de uso
civil
Ahorro
de peso
Gran
libertad de
diseño
Adaptabili
dad

USOS Y APLICACIONES
4.2.-Usos civiles
 Fotografía aérea
 Agricultura
 Guardia costera
 Conservación
 Compañías de electricidad. En talas
 Detección de incendios
 Forestal
 Monitoreo de ganado
 Monitoreo de contaminación
atmosférica
 Servicios meteorológicos
 Compañías petroleras
 Monitoreo de tráfico vehicular
 Búsqueda de personas perdidas
 Monitoreo de tuberías

USOS Y APLICACIONES

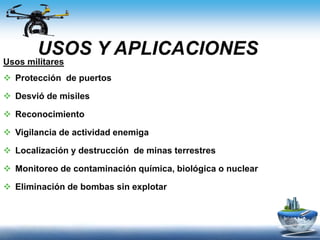

Usos militares
 Protección de puertos
 Desvió de misiles
 Reconocimiento
 Vigilancia de actividad enemiga
 Localización y destrucción de minas terrestres
 Monitoreo de contaminación química, biológica o nuclear
 Eliminación de bombas sin explotar

USOS Y APLICACIONES

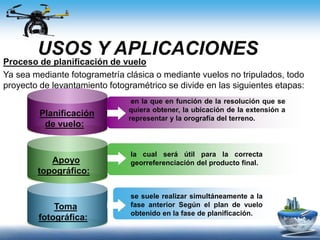

Proceso de planificación de vuelo
Ya sea mediante fotogrametría clásica o mediante vuelos no tripulados, todo
proyecto de levantamiento fotogramétrico se divide en las siguientes etapas:
Planificación
de vuelo:
en la que en función de la resolución que se
quiera obtener, la ubicación de la extensión a
representar y la orografía del terreno.
Apoyo
topográfico:
Toma
fotográfica:
la cual será útil para la correcta
georreferenciación del producto final.
se suele realizar simultáneamente a la
fase anterior Según el plan de vuelo
obtenido en la fase de planificación.

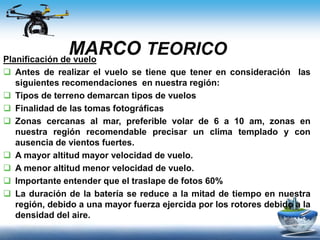

MARCO TEORICOPlanificación de vuelo
 Antes de realizar el vuelo se tiene que tener en consideración las
siguientes recomendaciones en nuestra región:
 Tipos de terreno demarcan tipos de vuelos
 Finalidad de las tomas fotográficas
 Zonas cercanas al mar, preferible volar de 6 a 10 am, zonas en
nuestra región recomendable precisar un clima templado y con
ausencia de vientos fuertes.
 A mayor altitud mayor velocidad de vuelo.
 A menor altitud menor velocidad de vuelo.
 Importante entender que el traslape de fotos 60%
 La duración de la batería se reduce a la mitad de tiempo en nuestra
región, debido a una mayor fuerza ejercida por los rotores debido a la
densidad del aire.

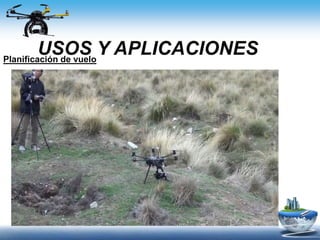

USOS Y APLICACIONESPlanificación de vuelo

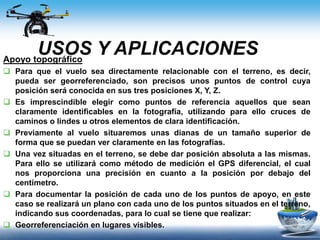

USOS Y APLICACIONESApoyo topográfico
 Para que el vuelo sea directamente relacionable con el terreno, es decir,
pueda ser georreferenciado, son precisos unos puntos de control cuya
posición será conocida en sus tres posiciones X, Y, Z.
 Es imprescindible elegir como puntos de referencia aquellos que sean
claramente identificables en la fotografía, utilizando para ello cruces de
caminos o lindes u otros elementos de clara identificación.
 Previamente al vuelo situaremos unas dianas de un tamaño superior de
forma que se puedan ver claramente en las fotografías.
 Una vez situadas en el terreno, se debe dar posición absoluta a las mismas.
Para ello se utilizará como método de medición el GPS diferencial, el cual
nos proporciona una precisión en cuanto a la posición por debajo del
centímetro.
 Para documentar la posición de cada uno de los puntos de apoyo, en este
caso se realizará un plano con cada uno de los puntos situados en el terreno,
indicando sus coordenadas, para lo cual se tiene que realizar:
 Georreferenciación en lugares visibles.

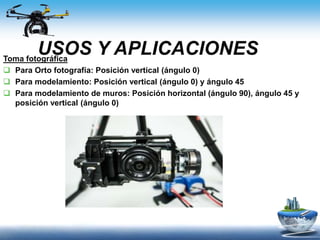

USOS Y APLICACIONESToma fotográfica
 Para Orto fotografía: Posición vertical (ángulo 0)
 Para modelamiento: Posición vertical (ángulo 0) y ángulo 45
 Para modelamiento de muros: Posición horizontal (ángulo 90), ángulo 45 y
posición vertical (ángulo 0)

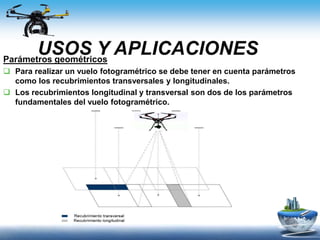

USOS Y APLICACIONESParámetros geométricos
 Para realizar un vuelo fotogramétrico se debe tener en cuenta parámetros
como los recubrimientos transversales y longitudinales.
 Los recubrimientos longitudinal y transversal son dos de los parámetros
fundamentales del vuelo fotogramétrico.

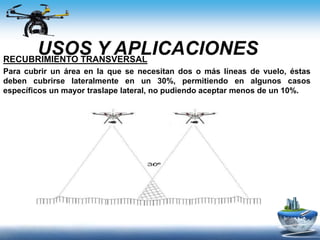

USOS Y APLICACIONESRECUBRIMIENTO TRANSVERSAL
Para cubrir un área en la que se necesitan dos o más líneas de vuelo, éstas
deben cubrirse lateralmente en un 30%, permitiendo en algunos casos
específicos un mayor traslape lateral, no pudiendo aceptar menos de un 10%.

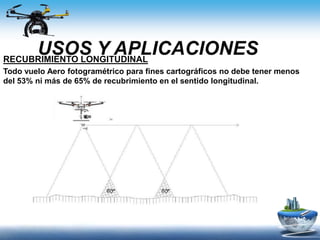

USOS Y APLICACIONESRECUBRIMIENTO LONGITUDINAL
Todo vuelo Aero fotogramétrico para fines cartográficos no debe tener menos
del 53% ni más de 65% de recubrimiento en el sentido longitudinal.

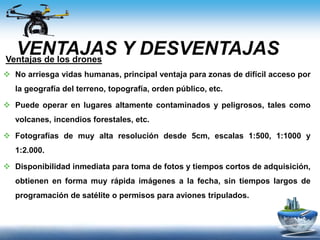

VENTAJAS Y DESVENTAJASVentajas de los drones
 No arriesga vidas humanas, principal ventaja para zonas de difícil acceso por
la geografía del terreno, topografía, orden público, etc.
 Puede operar en lugares altamente contaminados y peligrosos, tales como
volcanes, incendios forestales, etc.
 Fotografías de muy alta resolución desde 5cm, escalas 1:500, 1:1000 y
1:2.000.
 Disponibilidad inmediata para toma de fotos y tiempos cortos de adquisición,
obtienen en forma muy rápida imágenes a la fecha, sin tiempos largos de
programación de satélite o permisos para aviones tripulados.

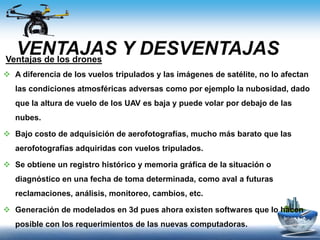

VENTAJAS Y DESVENTAJASVentajas de los drones
 A diferencia de los vuelos tripulados y las imágenes de satélite, no lo afectan
las condiciones atmosféricas adversas como por ejemplo la nubosidad, dado
que la altura de vuelo de los UAV es baja y puede volar por debajo de las
nubes.
 Bajo costo de adquisición de aerofotografías, mucho más barato que las
aerofotografías adquiridas con vuelos tripulados.
 Se obtiene un registro histórico y memoria gráfica de la situación o
diagnóstico en una fecha de toma determinada, como aval a futuras
reclamaciones, análisis, monitoreo, cambios, etc.
 Generación de modelados en 3d pues ahora existen softwares que lo hacen
posible con los requerimientos de las nuevas computadoras.

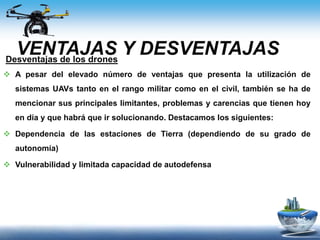

VENTAJAS Y DESVENTAJASDesventajas de los drones
 A pesar del elevado número de ventajas que presenta la utilización de
sistemas UAVs tanto en el rango militar como en el civil, también se ha de
mencionar sus principales limitantes, problemas y carencias que tienen hoy
en día y que habrá que ir solucionando. Destacamos los siguientes:
 Dependencia de las estaciones de Tierra (dependiendo de su grado de
autonomía)
 Vulnerabilidad y limitada capacidad de autodefensa

VENTAJAS Y DESVENTAJASDesventajas de los drones
 Limitaciones de peso y volumen de los equipos a bordo
 Problema de interceptación de comunicaciones (solucionada mediante
criptografía y cifrado de las comunicaciones)
 Dificultad de integración en el espacio aéreo: Debe asegurarse la total
conformidad con la normativa de la aviación civil a fin de posibilitar la
participación flexible en el tráfico aéreo general.
 En nuestra región el uso de la batería se reduce debido a la altitud y al
esfuerzo que ejerce en los rotores.

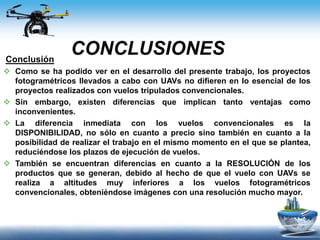

CONCLUSIONESConclusión
 Como se ha podido ver en el desarrollo del presente trabajo, los proyectos
fotogramétricos llevados a cabo con UAVs no difieren en lo esencial de los
proyectos realizados con vuelos tripulados convencionales.
 Sin embargo, existen diferencias que implican tanto ventajas como
inconvenientes.
 La diferencia inmediata con los vuelos convencionales es la
DISPONIBILIDAD, no sólo en cuanto a precio sino también en cuanto a la
posibilidad de realizar el trabajo en el mismo momento en el que se plantea,
reduciéndose los plazos de ejecución de vuelos.
 También se encuentran diferencias en cuanto a la RESOLUCIÓN de los
productos que se generan, debido al hecho de que el vuelo con UAVs se
realiza a altitudes muy inferiores a los vuelos fotogramétricos
convencionales, obteniéndose imágenes con una resolución mucho mayor.

Presentacion de topodron

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Presentacion de topodron

Último

Presentacion de topodron
