1. Presentación Final de la Materia Networking
Alumno: Cristhian Murillo Angulo
Docente: Javier Antonio Benítez
Introducción
WAN
Router
Redes: Diferencias entre enrutamiento
Estático y Dinámico
Realizar la configuración del Router sus interfaces y
usuario y contraseña, realizar telnet de una maquina a
otra

2. Introducción
 Cada uno de los tres siglos pasados ha estado
dominado por una sola tecnología. El siglo XVIII fue la
etapa de los grandes sistemas mecánicos que
acompañaron a la Revolución Industrial. El siglo XIX fue
la época de la máquina de vapor. Durante el siglo XX, la
tecnología clave ha sido la recolección, procesamiento y
distribución de información. Entre otros
desarrollos, hemos asistido a la instalación de redes
telefónicas en todo el mundo, a la invención de la radio y
la televisión, al nacimiento y crecimiento sin precedente
de la industria de los ordenadores ( computadores ), asi
como a la puesta en orbita de los satélites de
comunicación.

3. Introducción a las Redes punto a
punto
 La técnica mas simple de interconectar varias
computadoras se llama punto a punto, la cual enlaza a
las computadoras mediante cable o inalámbricamente.
Aquí se permite a los usuarios compartir impresoras e
intercambiar archivos, pero no existe un almacenaje
centralizado de datos ni elementos de seguridad.
 Las computadoras deben estar ubicadas en un radio no
mayor a 100 metros. Además este tipo de conexión
tiende a ser lenta cuando se conectan mas de diez
computadoras.

4. Introducción a las Redes de
computadoras cliente servidor
 En el tipo de conexión cliente servidor se usa una pc central
(Servidor) como distribuidora que se conecta con todas las demás
computadoras. El servidor esta diseñado para administrar de una
manera más eficiente y segura las tareas como compartición de
archivos, procesos de impresión, correo electrónico y administración.
Los clientes son computadoras de escritorio, portátiles o pc remotas.
 Aprovechando los recursos de las instalaciones cliente servidor y
utilizando la Internet y otras tecnologías, los negocios están logrando
avances dramáticos en la forma de trabajar de sus empleados. El uso
de la mínima cantidad de impresoras estratégicamente localizadas y la
distribución electrónica de faxes, resulta en menores costos de
hardware y en un incremento de la productividad.
 La capacidad de conectar a todos los usuarios a Internet desde un
solo punto es económica y más segura. Al mismo tiempo, la red
conecta a los negocios con los recursos globales y proporciona
alcances ilimitados con una presencia en linea que puede competir
con empresas mucho más grandes.

5. Redes WAN
 Es extensa geográficamente en un país o continente, utiliza
maquinas Hosts conectadas por una subred de comunicaciones
para conducir mensajes de una hosts a otra, en redes amplias la
subred tiene dos componentes las líneas de transmisión y los
elementos de conmutación que son computadoras
especializadas que conectan dos o mas líneas de transmisión.
 Las WAN contienen numerosos cables y hacen uso de
enrutadores, en el caso de no compartir cables y desean
comunicarse lo hacen por medio de otros enrutadores
intermedios hasta que la línea de salida este libre y se reenvía y
una subred basado en este principio se llama punto a punto.
 Algunas posibles topologías diseñadas de interconexión de
enrutador tienen topologías irregulares como son de
anillo, árbol, completa, intersección de anillos, irregular, estrella.

6. Router
 El router pertenece a la tercera capa del modelo OSI, o sea la capa
de Red. Al trabajar en la Capa 3 el router puede tomar decisiones
basadas en grupos de direcciones de red (Clases) en
contraposición con las direcciones MAC de Capa 2 individuales. Los
routers también pueden conectar distintas tecnologías de Capa
2, como por ejemplo Ethernet, Token-ring y FDDI. Sin
embargo, dada su aptitud para enrutar paquetes basándose en la
información de Capa 3, los routers se han transformado en el
backbone de Internet, ejecutando el protocolo IP.
El propósito de un router es examinar los paquetes entrantes (datos
de capa 3), elegir cuál es la mejor ruta para ellos a través de la red y
luego conmutarlos hacia el puerto de salida adecuado. Los routers
son los dispositivos de regulación de tráfico más importantes en las
redes de gran envergadura. Permiten que prácticamente cualquier
tipo de computador se pueda comunicar con otro computador en
cualquier parte del mundo. Los routers también pueden ejecutar
muchas otras tareas mientras ejecutan estas funciones básicas. Un
router puede tener distintos tipos de puertos de interfaz.

7. Router

8. Router
 RAM/DRAM: Almacena las tablas de enrutamiento, el caché ARP, el caché
de conmutación rápida, el búfering de paquetes (RAM compartida) y las colas
de espera de paquetes. La RAM también proporciona memoria temporal y/o
de trabajo para el archivo de configuración de un router mientras el router
está encendido. El contenido de la RAM se pierde si se produce un corte de
energía eléctrica o si se reinicia el equipo
• NVRAM: La RAM no volátil almacena la copia de respaldo del archivo de
configuración/archivo de configuración de inicio del router. El contenido de la
NVRAM se conserva durante un corte de energía o si se reinicia el equipo
• Flash: ROM borrable y reprogramable que retiene la imagen y el micro
código del sistema operativo. La memoria Flash activa las actualizaciones del
software sin eliminar ni reemplazar los chips del procesador. El contenido de
la Flash se conserva durante los cortes de energía o reinicio. La memoria
Flash puede almacenar múltiples versiones del software IOS
• ROM: Contiene diagnósticos de encendido, un programa bootstrap y
software del sistema operativo. Las actualizaciones del software en la ROM
requieren la eliminación y el reemplazo de chips enchufables en la CPU
• Interfaces: Conexiones de red, en la motherboard o en módulos de interfaz
separados, a través de las cuales los paquetes entran y salen de un router

9. Diferencias entre enrutamiento
Estático y Dinámico
 Enrutamiento estático (rutas estáticas)
El conocimiento de las rutas estáticas es gestionado manualmente por
el administrador de red, que lo introduce en la configuración de un
router. El administrador debe actualizar manualmente cada entrada de
ruta estática siempre que un cambio en la topología de la red requiera
una actualización. Los routers no tienen que descubrir ni propagar
nuevas rutas a través de la red. Existe una relación entre la dirección
destino de un paquete y el interfaz por el cual debe de ser enviado
dicho paquete. Esta relación es la que se programa de forma estática
en los routers, y no variará con el paso del tiempo. Un paquete dirigido
a una dirección determinada se enviará siempre por el mismo interfaz.
El enrutamiento estático posee varias ventajas. Cuando se puede
acceder a una red a través de un solo camino, una ruta estática hacia la
red puede ser suficiente. Este tipo de red se denomina red de conexión
única. La configuración del enrutamiento estático para una red de
conexión única (stub) evita el gasto que implica el enrutamiento
dinámico. Es el que menos recursos del router y de la red consume:
ahorra ancho de banda

10. Diferencias entre enrutamiento
Estático y Dinámico
 Enrutamiento Dinámico
Una red con más de una posible ruta al mismo destino podría
usar enrutamiento dinámico. Una ruta dinámica es construida por
información intercambiada por los protocolos de enrutamiento.
Los protocolos son diseñados para distribuir información que
dinámicamente ajustan las rutas reflejadas en las condiciones de
la red. Los protocolos de enrutamiento manejan complejas
situaciones de enrutamiento más rápido de lo que un
administrador del sistema podría hacerlo. Los protocolos de
enrutamiento no sólo están diseñados para cambiar a una ruta
de respaldo cuando la ruta primaria se vuelve inoperante sino
que ellos también evalúan y deciden cual es la mejor ruta para
un destino. Una red con múltiples caminos a un mismo destino
puede utilizar enrutamiento dinámico.

11. Diferencias entre enrutamiento
Estático y Dinámico
La diferencia esta dada en que el
enrutamiento estático es fácil de entender y
configurar en redes pequeñas.
Y el Dinámico es esencial para redes
grandes y potencialmente difícil de
configurar

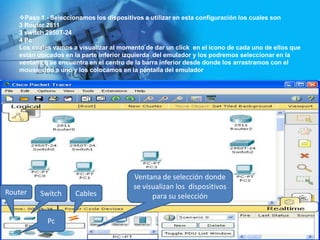

12. Paso 1.- Seleccionamos los dispositivos a utilizar en esta configuración los cuales son
3 Router 2811
3 switch 2950T-24
4 Pc
Los cuales vamos a visualizar al momento de dar un click en el icono de cada uno de ellos que
están ubicados en la parte inferior izquierda del emulador y los podremos seleccionar en la
ventana q se encuentra en el centro de la barra inferior desde donde los arrastramos con el
mouse uno a uno y los colocamos en la pantalla del emulador
Ventana de selección donde
se visualizan los dispositivos
Router Switch Cables para su selección
Pc

13. Paso2.-Luego seleccionamos los cables que vamos a utilizar para realizar nuestras conexiones de
redes LAN
primero seleccionamos el cable dando click en el icono como esta indicado en la parte inferior
izquierda del emulador mediante lo cual podremos visualizar en el centro de la barra inferior del
emulador los diferentes tipos de cable a utilizar pero vamos a seleccionar el tercero de izquierda a
derecha damos click en el cable y luego damos click en el router y seleccionamos la interface
Fastethernet 0/0 como se ilustra en la fig. 1, y arrastramos el cable con el mouse hasta el switch
damos click sobre el y seleccionamos la interface fastethernet 0/1 y damos click como podemos ver
en la fig. 2 luego realizamos el mismo procedimiento para realizar la conexión de switch a la PC
como podemos ver en la figuras 3y4
Fig. 2 Fig. 4
Fig. 3
Fig. 1

14. Dichos pasos los realizamos para cada una de las
redes LAN las cuales son las que estan
conectadas del router al switch y del swith a la PC
y en la figuras 5,6,7,8 podremos seguir paso a
paso la conexión de cada una de las dos redes
conectadas al Router 0
Fig. 6 Fig. 7 Fig. 8
Fig. 5

15. Paso 4.- Aquí se va conectar una red LAN solo que en este
caso la conexión va ser directa del Router a la Pc pero
vamos a utilizar el cuarto cable ubicado de izquierda a
derecha y realizamos los procedimientos antes
mencionados y que podemos visualizar en las siguientes
figuras

16. Paso 5.- Nuestro siguiente paso es configurar los Router uno por uno en
este caso vamos a configurar el Router 0 que esta ubicado en la pantalla
del emulador damos click sobre el y se nos presenta la pantalla de la
fig.9 damos click donde dice physical en la barra superior izquierda y
podremos visualizar la pantalla descrita en la fig.10 y damos click en el
botón para apagar el Router
Click
Aquí Fig.10 Apagamos
el Router
Fig.9

17. Paso 6 .- Despues de que apagamos el Router se habilita la barra ubicada en el
extremo derecho de la pantalla y damos click en WIC-2T luego aparece el puerto
ubicado en el extremo inferior derecho damos click y mantenemos presionado para
arratrarlo hacia la ranura de puerto serial soltamos el boton izquierdo del mouse y
encendemos el Router
Nota: Los pasos anteriormente ejecutados se los debe realizar para cada uno de los
router utilizados en nuestra red
Lo colocamos en una de
estas ranuras para
puerto serial
Encendemos el
Router
Click
Arrastramos este
Aqui
puerto

18. Paso 7 .- ahora vamos a realizar la conexión de las redes WAN que son de Router
a Router
Primero seleccionamos el cable que tiene el reloj damos click sobre el y luego
damos click sobre el router 0 y seleccionamos la interface serial cualquiera de las
que aparecen en el recuadro y arrastramos con el mouse hasta el router 1 damos
click sobre el router y seleccionamos una de las interface serial que aparecen en
el recuadro y damos click
Click en el router y
seleccionamos la
interface serial
Clic aquí para
seleccionar Seleccionamos
kcables el cable del reloj

19. Y tendremos la conexión descrita en la Fig.11
Paso 8.- Nuestra siguiente conexión va ser la del Router1 con el
Router2
Para la cual vamos a realizar los pasos descritos anteriormente
con la variante de que esta vez vamos a empezar en el Router 1
que lo conectamos al router 2
Una vez realizados todos los pasos tendremos como resultante
la grafica descrita en la Fig.12
Fig. 11
Arrastramos el Fig.12
cable damos
click en el
router1 y
seleccionamos
el serial

20. Paso 9.- Procederemos a configurar las Redes
Para lo cual se ira describiendo paso a paso el uso de
cada uno de los comandos
Primero damos click sobre el Router0 para empezar a
configurar

21. Luego visualizamos esta pantalla seleccionamos CLI en la barra superior y
empezamos la configuración donde se describe cada uno de los pasos a seguir y
en la grafica ubicada al lado derecho veremos como se van levantando cada una
de las interfaces
Escribimos no –y Con el puntero del mouse
damos doble nos ubicamos en el punto
Enter para ver el numero de la
interface 0/0
Enable –y damos
Enter
Int fast 0/0 –y
Conf t–y damos Enter
damos Enter
Ip addres
agregamos la
No sh –y damos red y la mascara
Enter( que es –y damos Enter
para levantar la
interface)

22. Aquí se visualiza paso a paso la configuración de nuestra segunda subred dentro del mismo
Router ósea el router0 donde podremos ver que cambia la dirección de red y el numero de
interface y en segundo plano podemos ver la interface de la segunda red una vez levantada
interface 0/1
Exit –y damos
Enter para salir
Int fast 0/1–y
damos Enter

23. En esta parte vamos a configurar en el router 0 la red
wan 192.168.7.1 con maskara 255.255.255.0 que desde
este router vamos a configurar el extremo donde esta
el reloj mediante el comando clock rate y vamos
vamos a ponerle clave

24. Ya en esta parte damos click sobre el Router1 y procedemos a configurar
la red LAN y la red WAN que se encuentran conectadas al mismo
distinguiéndolas porque para las LAN utilizamos la interface fastethernet
y para las WAN la interface Serial y procedemos a realizar la
configuración como se visualiza en la siguiente grafica

25. Y obtenemos como resultado que ya están
levantadas las interfaces tanto las LAN como
la WAN

26. Luego procedemos a realizar el enrutamiento estático por medio del
comando Ip Route como lo podemos apreciar en la siguiente grafica
Primero lo hacemos con el Router0 donde escribimos el comando Ip
route luego la dirección LAN de la red maskara y por ultimo la dirección
de la red WAN que es la vía por donde vamos a pasar

27. Luego damos click sobre el router 1 ingresamos la clave y
configuramos de manera estática como en el paso anterior escribimos
el comando Ip route luego la dirección LAN de la red maskara y por
ultimo la dirección de la red WAN que es la vía por donde vamos a
pasar

28. Después ingresamos asignarle la dirección ip a cada una de las
pc empezando por la pc0 damos click sobre ella y no sal una
pantalla seleccionamos desktop y se nos abre otra pantalla
donde seleccionamos Ip configuración y damos click

29. Luego se nos abre otra pantalla en la cual vamos a escribir en cada una
de las cajas de teto en la primera caja de texto ingresamos la Ip de la pc
en la segunda la maskara de la dirección y en la ultima caja de texto la
dirección ip de la red que es nuestra puerta de enlace
La dirección ip para cada una de las pc varia de acuerdo a la red a la que
este conectada
Pc0 Pc1
Pc3

30. Realizamos un telnet de la maquina o Pc0 a la
maquina o Pc3 y verificamos que efectivamente existe
comunicación entre ambas es decir que la
configuración estática funciono
Efectivamente
verificamos que existe
comunicación entre la
pc 0 y la pc 3

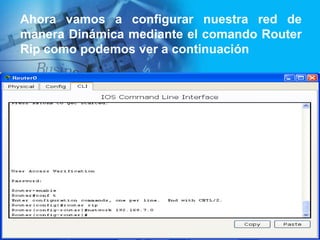

31. Ahora vamos a configurar nuestra red de
manera Dinámica mediante el comando Router
Rip como podemos ver a continuación

32. Realizamos un Telnet de la Pc1 a la Pc3 y verificamos
que la configuración con el comando Rip Funciona
puesto que si existe comunicación entre la pc1 y la pc3
Si hay comunicación
entre la pc1 y la pc3

33. Gracias…………!
