1. CBTIS 251ERICK DE JESUS TELLEZ VERA CONSTRUCCION DE REDES EQUIPO 6ANA VALERIA ANTELE PALAYOT LUZ A. DOMINGUEZ TOGA CELIA HERRERA GOXCON GUADALUPE RAMON VALENTIN RUBI C. TRIJILLO ATAXCA

2. Enrutador y tipos de ruteo

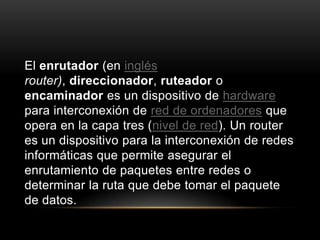

3. El enrutador (en inglésrouter), direccionador, ruteador o encaminador es un dispositivo de hardware para interconexión de red de ordenadores que opera en la capa tres (nivel de red). Un router es un dispositivo para la interconexión de redes informáticas que permite asegurar el enrutamiento de paquetes entre redes o determinar la ruta que debe tomar el paquete de datos.

4. Historia

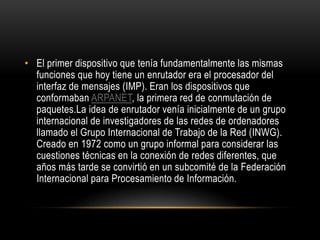

5. El primer dispositivo que tenía fundamentalmente las mismas funciones que hoy tiene un enrutador era el procesador del interfaz de mensajes (IMP). Eran los dispositivos que conformaban ARPANET, la primera red de conmutación de paquetes.La idea de enrutador venía inicialmente de un grupo internacional de investigadores de las redes de ordenadores llamado el Grupo Internacional de Trabajo de la Red (INWG). Creado en 1972 como un grupo informal para considerar las cuestiones técnicas en la conexión de redes diferentes, que años más tarde se convirtió en un subcomité de la Federación Internacional para Procesamiento de Información.

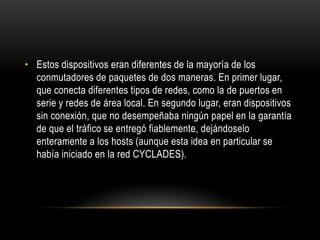

6. Estos dispositivos eran diferentes de la mayoría de los conmutadores de paquetes de dos maneras. En primer lugar, que conecta diferentes tipos de redes, como la de puertos en serie y redes de área local. En segundo lugar, eran dispositivos sin conexión, que no desempeñaba ningún papel en la garantía de que el tráfico se entregó fiablemente, dejándoselo enteramente a los hosts (aunque esta idea en particular se había iniciado en la red CYCLADES).

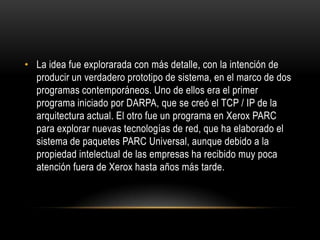

7. La idea fue explorarada con más detalle, con la intención de producir un verdadero prototipo de sistema, en el marco de dos programas contemporáneos. Uno de ellos era el primer programa iniciado por DARPA, que se creó el TCP / IP de la arquitectura actual. El otro fue un programa en Xerox PARC para explorar nuevas tecnologías de red, que ha elaborado el sistema de paquetes PARC Universal, aunque debido a la propiedad intelectual de las empresas ha recibido muy poca atención fuera de Xerox hasta años más tarde.

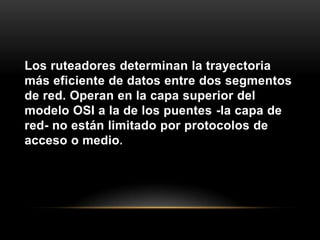

9. Los ruteadores determinan la trayectoria más eficiente de datos entre dos segmentos de red. Operan en la capa superior del modelo OSI a la de los puentes -la capa de red- no están limitado por protocolos de acceso o medio.

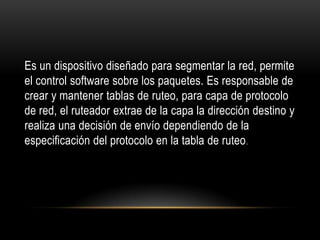

10. Es un dispositivo diseñado para segmentar la red, permite el control software sobre los paquetes. Es responsable de crear y mantener tablas de ruteo, para capa de protocolo de red, el ruteador extrae de la capa la dirección destino y realiza una decisión de envío dependiendo de la especificación del protocolo en la tabla de ruteo.

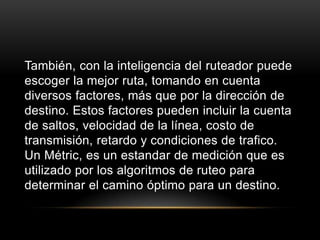

11. También, con la inteligencia del ruteador puede escoger la mejor ruta, tomando en cuenta diversos factores, más que por la dirección de destino. Estos factores pueden incluir la cuenta de saltos, velocidad de la línea, costo de transmisión, retardo y condiciones de trafico. Un Métric, es un estandar de medición que es utilizado por los algoritmos de ruteo para determinar el camino óptimo para un destino.

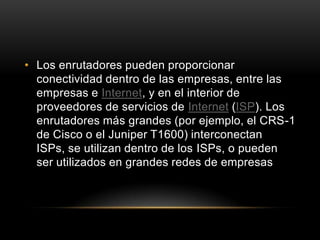

12. Los enrutadores pueden proporcionar conectividad dentro de las empresas, entre las empresas e Internet, y en el interior de proveedores de servicios de Internet (ISP). Los enrutadores más grandes (por ejemplo, el CRS-1 de Cisco o el Juniper T1600) interconectan ISPs, se utilizan dentro de los ISPs, o pueden ser utilizados en grandes redes de empresas

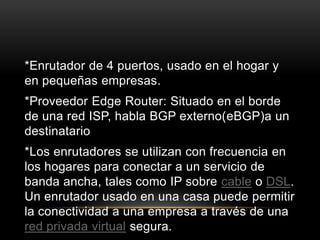

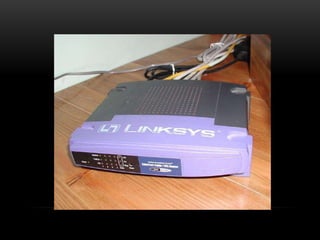

14. *Enrutador de 4 puertos, usado en el hogar y en pequeñas empresas.*Proveedor EdgeRouter: Situado en el borde de una red ISP, habla BGP externo(eBGP)a un destinatario *Los enrutadores se utilizan con frecuencia en los hogares para conectar a un servicio de banda ancha, tales como IP sobre cable o DSL. Un enrutador usado en una casa puede permitir la conectividad a una empresa a través de una red privada virtual segura.

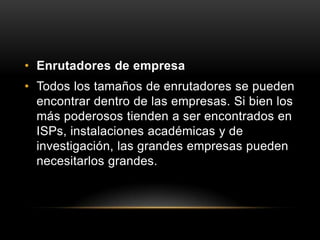

15. Enrutadores de empresa Todos los tamaños de enrutadores se pueden encontrar dentro de las empresas. Si bien los más poderosos tienden a ser encontrados en ISPs, instalaciones académicas y de investigación, las grandes empresas pueden necesitarlos grandes.

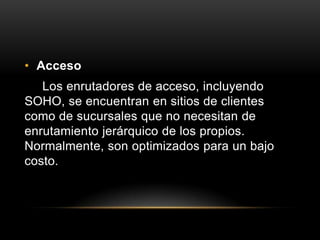

16. Acceso Los enrutadores de acceso, incluyendo SOHO, se encuentran en sitios de clientes como de sucursales que no necesitan de enrutamiento jerárquico de los propios. Normalmente, son optimizados para un bajo costo.

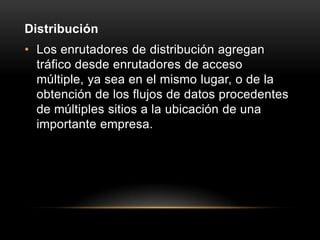

17. DistribuciónLos enrutadores de distribución agregan tráfico desde enrutadores de acceso múltiple, ya sea en el mismo lugar, o de la obtención de los flujos de datos procedentes de múltiples sitios a la ubicación de una importante empresa.

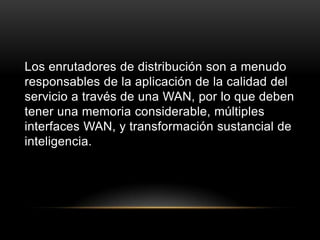

18. Los enrutadores de distribución son a menudo responsables de la aplicación de la calidad del servicio a través de una WAN, por lo que deben tener una memoria considerable, múltiples interfaces WAN, y transformación sustancial de inteligencia.

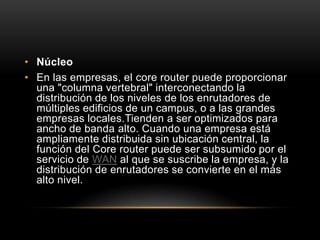

19. Núcleo En las empresas, el corerouter puede proporcionar una "columna vertebral" interconectando la distribución de los niveles de los enrutadores de múltiples edificios de un campus, o a las grandes empresas locales.Tienden a ser optimizados para ancho de banda alto. Cuando una empresa está ampliamente distribuida sin ubicación central, la función del Corerouter puede ser subsumido por el servicio de WAN al que se suscribe la empresa, y la distribución de enrutadores se convierte en el más alto nivel.

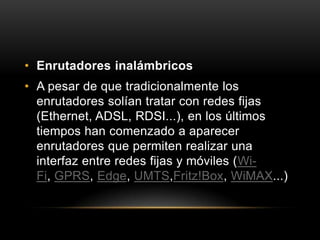

20. Enrutadores inalámbricosA pesar de que tradicionalmente los enrutadores solían tratar con redes fijas (Ethernet, ADSL, RDSI...), en los últimos tiempos han comenzado a aparecer enrutadores que permiten realizar una interfaz entre redes fijas y móviles (Wi-Fi, GPRS, Edge, UMTS,Fritz!Box, WiMAX...)

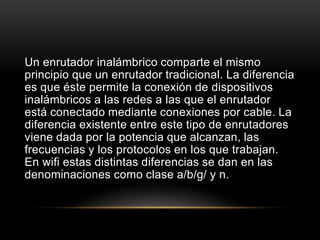

21. Un enrutador inalámbrico comparte el mismo principio que un enrutador tradicional. La diferencia es que éste permite la conexión de dispositivos inalámbricos a las redes a las que el enrutador está conectado mediante conexiones por cable. La diferencia existente entre este tipo de enrutadores viene dada por la potencia que alcanzan, las frecuencias y los protocolos en los que trabajan. En wifi estas distintas diferencias se dan en las denominaciones como clase a/b/g/ y n.

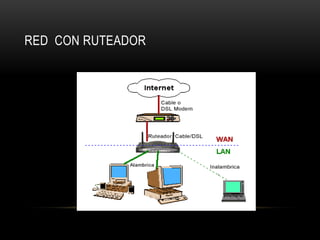

22. Red con ruteador

24. WIRELESS ROUTER

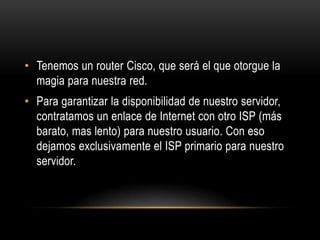

26. Tenemos un router Cisco, que será el que otorgue la magia para nuestra red.Para garantizar la disponibilidad de nuestro servidor, contratamos un enlace de Internet con otro ISP (más barato, mas lento) para nuestro usuario. Con eso dejamos exclusivamente el ISP primario para nuestro servidor.

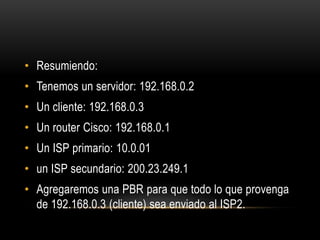

27. Resumiendo:Tenemos un servidor: 192.168.0.2Un cliente: 192.168.0.3Un router Cisco: 192.168.0.1Un ISP primario: 10.0.01un ISP secundario: 200.23.249.1Agregaremos una PBR para que todo lo que provenga de 192.168.0.3 (cliente) sea enviado al ISP2.

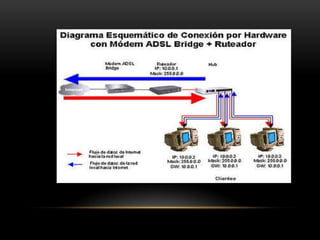

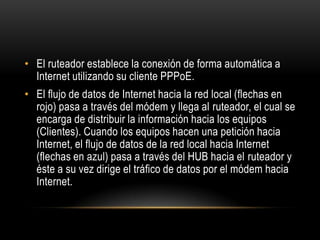

30. El ruteador establece la conexión de forma automática a Internet utilizando su cliente PPPoE.El flujo de datos de Internet hacia la red local (flechas en rojo) pasa a través del módem y llega al ruteador, el cual se encarga de distribuir la información hacia los equipos (Clientes). Cuando los equipos hacen una petición hacia Internet, el flujo de datos de la red local hacia Internet (flechas en azul) pasa a través del HUB hacia el ruteador y éste a su vez dirige el tráfico de datos por el módem hacia Internet.
