1. MEDICIONES
ELECTRICAS
ALUMNO: ROBERTH VASQUEZ
C.I: 21133854
ESCUELA: 44 ING. ELECTRÓNICA

2. Potencia Eléctrica
 Potencia es la velocidad a
la que se consume la
energía. Si la energía fuese
un líquido, la potencia sería
los litros por segundo que
vierte el depósito que lo
contiene. La potencia se
mide en joule por segundo
(J/seg) y se representa con
la letra “P”

3. Medición de Potencia
 necesitamos disponer de una
carga resistiva pura (que no tenga
inductancia). Un muy buen
ejemplo de ello es una simple
ampolleta incandescente. En
primera instancia, debemos
conectar la ampolleta entre fase
y neutro, en paralelo con la carga
que se está midiendo. Enseguida
se procede a medir tres corrientes:
 a) La corriente que viene desde la
fuente, denominada I fuente
 b) La corriente que pasa por la
ampolleta, denominada I
ampolleta
 c) La corriente que pasa hacia la
carga, denominada I carga

4. La corriente que circula
por la ampolleta estará
en fase con la tensión
aplicada a la carga
(porque la ampolleta es
un elemento resistivo
puro)

5. PRECAUCIONES
En primer lugar, no es recomendable que la corriente de la
carga resistiva adicional (ampolleta) sea demasiado pequeña,
porque como ésta se encuentra en el denominador de una
división, una variación pequeña de su valor puede implicar
grandes variaciones en el resultado. Respecto de la sensibilidad
del amperímetro de tenazas, se debe cuidar que en cada
medición se escoja la escala más adecuada a cada medición.
Por ello, si se usa con cuidado este procedimiento, se logrará
determinar de manera aproximada, los valores que se andan
buscando.

6. Medición de Potencia en
circuitos trifásicos
MÉTODO DE LOS DOS VATÍMETROS

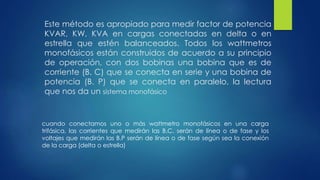

7. Este método es apropiado para medir factor de potencia
KVAR, KW, KVA en cargas conectadas en delta o en
estrella que estén balanceados. Todos los wattmetros
monofásicos están construidos de acuerdo a su principio
de operación, con dos bobinas una bobina que es de
corriente (B. C) que se conecta en serie y una bobina de
potencia (B. P) que se conecta en paralelo, la lectura
que nos da un sistema monofásico
cuando conectamos uno o más wattmetro monofásicos en una carga
trifásica, las corrientes que medirán las B.C. serán de línea o de fase y los
voltajes que medirán las B.P serán de línea o de fase según sea la conexión
de la carga (delta o estrella)

8. MÉTODO DE LOS DOS VATÍMETROS
Objetivos a) Medida de la potencia
activa, reactiva y el factor de
potencia, en una red trifásica a tres
hilos (sin neutro), utilizando el método
de los dos vatímetros. b) Realizar la
medida con un solo vatímetro.

9. Material utilizado
?? Vatímetro electrodinámico. Alcances 150-300 V, 2.5-5 A.
Clase 1.5
?? Motor trifásico: 220/380 V, 3.2/2.1 A, cos? = 0.75, 50 Hz, 1
CV, 0.736 Kw, 1450 r.p.m.
?? Conmutador bipolar, para la medida de potencia con el
método de los dos vatímetros. ?? Fuente de alimentación
alterna trifásica de 210 V

10. Contadores de Energía
Es un dispositivo que mide el consumo de energía
eléctrica de un circuito o un servicio eléctrico,
siendo éste su objetivo específico.
Existen contadores electromecánicos y electrónicos.
Los electromecánicos utilizan bobinados de
corriente y de tensión para crear corrientes
parásitas en un disco que, bajo la influencia de los
campos magnéticos, produce un giro que mueve las
agujas del cuadrante. Los contadores electrónicos
utilizan convertidores analógico-digitales para hacer
la conversión.

11. Funcionamiento del contador
El funcionamiento del contador es el siguiente:
Las bobinas de tensión e intensidad generan un flujo
magnético debido al paso de la corriente que alimenta a
la carga y ese flujo magnético genera en el disco unas
corrientes de Foucault. Estas corrientes generan a su
vez un flujo magnético en el disco, que por definición es
opuesto a la causa que lo origina, provocando el giro del
disco.
Cuando el disco comienza a girar, y para evitar que se
envale, se dispone de un freno magnético que estabiliza
su velocidad de rotación. Las vueltas que da el disco se
transmiten al eje, y éste a su vez las transmite a un
sistema de engranajes donde quedan registradas en un
sistema contador totalizador.
Así pues, las vueltas que da el disco son proporcionales
al campo magnético que en él se induce, que a su vez
depende de la intensidad y tensión que consume la
carga.
