1. REPÚBLICA BOLIVARIANA DE VENEZUELA
MINISTERIO DEL PODER POPULAR PARA LA EDUCACIÓN UNIVERSITARIA
I.U.P. SANTIAGO MARIÑO
CARRERA: ING. ELECTRÓNICA
CÁTEDRA: MEDICIONES ELÉCTRICAS
Prof. AUTOR C.I
Javier Lara Sanchez Jonathan
22.748.129
MEDICION DE
POTENCIA ELÉCTRICA

2. UNIDAD XI
MEDICIONES DE POTENCIA

3. POTENCIA
ELECTRICA
Energía: Capacidad que
tiene un mecanismo,
dispositivo o recurso
natural para iniciar un
movimiento o hacer que
algo se transforme.
Energía Eléctrica: basada en la
propiedad de la materia que genera
repulsión o atracción por la presencia
de protones o electrones, surge por la
diferencia de potencial entre un par de
puntos, que permite establecer una
corriente eléctrica entre los mismos.

4. Potencia Eléctrica
Potencia es la velocidad a la que se consume la
energía eléctrica. La energía desarrollada o consumida
en una unidad de tiempo.
La energía utilizada para realizar un trabajo cualquiera,
se mide en “Joule” (J) y la potencia se mide en joule
por segundo (J/sg) que equivale a 1 Watt (W)
Cuando una corriente eléctrica fluye en
cualquier circuito, puede transferir
energía al hacer un trabajo mecánico o
termodinámico. Los dispositivos
convierten la energía eléctrica de
muchas maneras útiles, como calor, luz
(lámpara incandescente), movimiento
(motor eléctrico), sonido (altavoz) o
procesos químicos.

5. MEDICION DE POTENCIA
ELECTRICA
Instrumento electrodinámico para medir la potencia eléctrica o
la tasa de suministro de energía eléctrica de un circuito
eléctrico dado. El dispositivo consiste en un par de bobinas
fijas, llamadas «bobinas de corriente», y una bobina móvil
llamada «bobina de potencial»
Vatímetro: Instrumento electrodinámico para medir la potencia eléctrica o
la tasa de suministro de energía eléctrica de un circuito eléctrico dado. El
dispositivo consiste en un par de bobinas fijas, llamadas «bobinas de
corriente», y una bobina móvil llamada «bobina de potencial»
Vatímetro analógico Vatímetro digital

6. FORMAS DE CONEXION DEL
VATIMETRO
El vatímetro puede conectarse de dos formas a un circuito en la bobina móvil
da una medida de la diferencia de potencial en los terminales de las bobinas
fijas y de la carga, midiendo las bobinas fijas justamente la corriente que
atraviesa la carga la diferencia de potencial es, justamente, aquella que esta
en los terminales de la carga y la corriente es aquella que atraviesa la bobina
móvil y la carga.
(a) El vatímetro dará una lectura alta de potencia debido a la
caída de potencial en los terminales de las bobinas fijas.
(b) El vatímetro dará una lectura alta de potencia debido a la
corriente que atraviesa la bobina móvil.

7. UNIDAD XII
MEDICIONES DE POTENCIA
EN CIRCUITOS TRIFÁSICOS

8. POTENCIA EN
TRIFASICO
Para la medida de la potencia en un sistema
trifásico se utilizan distintos métodos, en
función del tipo de la carga y de la conexión de
la misma. Por tanto los métodos serán los que
se citan a continuación.

9. POTENCIA TRIFÁSICO A
4 HILOS
Un sistema trifásico a 4 hilos es aquel en que además de
las líneas correspondientes a las tres fases, se dispone de
una cuarta línea correspondiente al neutro o punto central
de la conexión en estrella de la carga, ya que una conexión
de ésta en triángulo no lo permite.
La potencia activa
consumida será la
suma de las
potencias
consumidas en
cada brazo de la
estrella según se
muestra en el
circuito y el
diagrama vectorial
de la figura

10. SISTEMA TRIFÁSICOS A 3
HILOS
En un sistema trifásico a tres hilos no disponemos de la
línea correspondiente al neutro. La carga puede estar
conectada tanto en estrella como en triángulo. En este
caso los vatímetros se conectan de modo que se crea un
neutro artificial con una de las conexiones del circuito de
tensión en cada vatímetro.

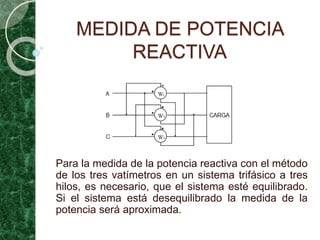

11. MEDIDA DE POTENCIA
REACTIVA
Para la medida de la potencia reactiva con el método
de los tres vatímetros en un sistema trifásico a tres
hilos, es necesario, que el sistema esté equilibrado.
Si el sistema está desequilibrado la medida de la
potencia será aproximada.

12. UNIDAD
XIII
MEDICION DE POTENCIA Y
OPERAR CONTADORES DE
ENERGÍA

13. MEDICIÓN DE ENERGÍA
ELÉCTRICA
Se realiza mediante medidores o contadores, que se
utilizan para calcular el valor de la energía que se
intercambia entre consumidores y las compañías de
suministro.
La medición de la energía es la medición de la potencia
por la unidad de tiempo.

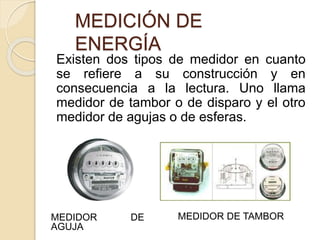

14. Existen dos tipos de medidor en cuanto
se refiere a su construcción y en
consecuencia a la lectura. Uno llama
medidor de tambor o de disparo y el otro
medidor de agujas o de esferas.
MEDICIÓN DE
ENERGÍA
MEDIDOR DE TAMBORMEDIDOR DE
AGUJA
