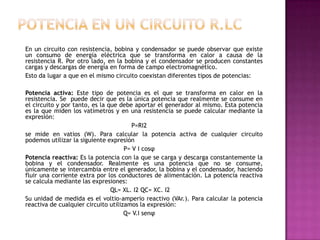

2. En un circuito con resistencia, bobina y condensador se puede observar que existe
un consumo de energía eléctrica que se transforma en calor a causa de la
resistencia R. Por otro lado, en la bobina y el condensador se producen constantes
cargas y descargas de energía en forma de campo electromagnético.
Esto da lugar a que en el mismo circuito coexistan diferentes tipos de potencias:
Potencia activa: Este tipo de potencia es el que se transforma en calor en la
resistencia. Se puede decir que es la única potencia que realmente se consume en
el circuito y por tanto, es la que debe aportar el generador al mismo. Esta potencia
es la que miden los vatímetros y en una resistencia se puede calcular mediante la
expresión:
P=RI2
se mide en vatios (W). Para calcular la potencia activa de cualquier circuito
podemos utilizar la siguiente expresión
P= V I cosφ
Potencia reactiva: Es la potencia con la que se carga y descarga constantemente la
bobina y el condensador. Realmente es una potencia que no se consume,
únicamente se intercambia entre el generador, la bobina y el condensador, haciendo
fluir una corriente extra por los conductores de alimentación. La potencia reactiva
se calcula mediante las expresiones:
QL= XL. I2 QC= XC. I2
Su unidad de medida es el voltio-amperio reactivo (VAr.). Para calcular la potencia
reactiva de cualquier circuito utilizamos la expresión:
Q= V.I senφ

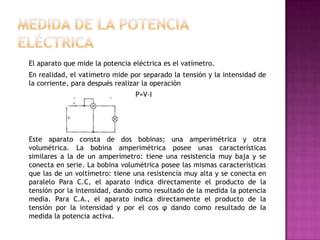

3. El aparato que mide la potencia eléctrica es el vatímetro.
En realidad, el vatímetro mide por separado la tensión y la intensidad de
la corriente, para después realizar la operación
P=V-I
Este aparato consta de dos bobinas; una amperimétrica y otra
volumétrica. La bobina amperimétrica posee unas características
similares a la de un amperímetro: tiene una resistencia muy baja y se
conecta en serie. La bobina volumétrica posee las mismas características
que las de un voltímetro: tiene una resistencia muy alta y se conecta en
paralelo Para C.C, el aparato indica directamente el producto de la
tensión por la intensidad, dando como resultado de la medida la potencia
media. Para C.A., el aparato indica directamente el producto de la
tensión por la intensidad y por el cos φ dando como resultado de la
medida la potencia activa.

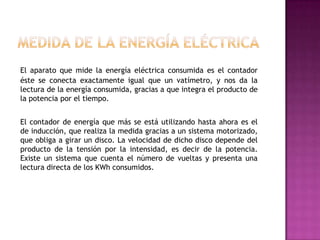

4. El aparato que mide la energía eléctrica consumida es el contador
éste se conecta exactamente igual que un vatímetro, y nos da la
lectura de la energía consumida, gracias a que integra el producto de
la potencia por el tiempo.
El contador de energía que más se está utilizando hasta ahora es el
de inducción, que realiza la medida gracias a un sistema motorizado,
que obliga a girar un disco. La velocidad de dicho disco depende del
producto de la tensión por la intensidad, es decir de la potencia.
Existe un sistema que cuenta el número de vueltas y presenta una
lectura directa de los KWh consumidos.
