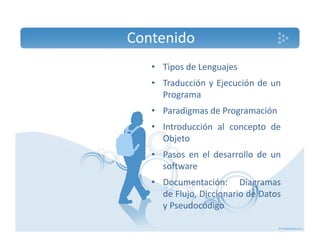

1. Contenido
• Tipos de Lenguajes
• Traducción y Ejecución de un
Programa
• Paradigmas de Programación
• Introducción al concepto de
Objeto
• Pasos en el desarrollo de un
software
• Documentación: Diagramas
de Flujo, Diccionario de Datos
y Pseudocódigo

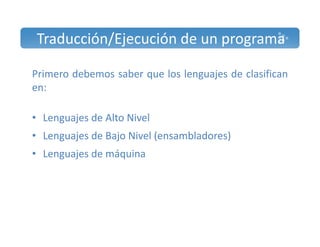

2. Traducción/Ejecución de un programa
Primero debemos saber que los lenguajes de clasifican
en:
• Lenguajes de Alto Nivel
• Lenguajes de Bajo Nivel (ensambladores)
• Lenguajes de máquina

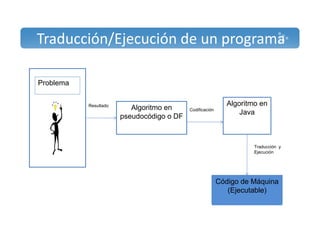

3. Traducción/Ejecución de un programa
Problema
Algoritmo en
pseudocódigo o DF
Algoritmo en
Java
Código de Máquina
(Ejecutable)
Resultado
Codificación
Traducción y
Ejecución

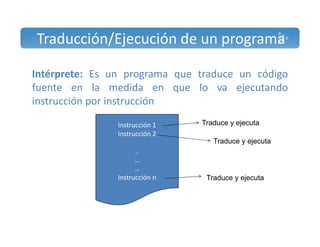

4. Traducción/Ejecución de un programa
Intérprete: Es un programa que traduce un código
fuente en la medida en que lo va ejecutando
instrucción por instrucción
Instrucción 1
Instrucción 2
..
……
Instrucción n
Traduce y ejecuta
Traduce y ejecuta
Traduce y ejecuta

5. Traducción/Ejecución de un programa
• Compilador: Es un programa que traduce los programas
fuentes escritos en lenguaje de alto nivel a lenguaje de
máquina también llamado programa objeto.
• La traducción se realiza en una sola operación llamada
compilación, es decir se traduce todo el programa en un solo
bloque.
• El programa compilado es ejecutable siempre y cuando se
hayan depurado todos los errores.
• Solo se deberá compilar de nuevo si se modifica alguna
instrucción del fuente.

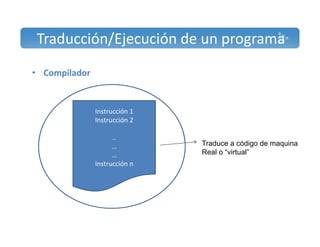

6. Traducción/Ejecución de un programa
• Compilador
Instrucción 1
Instrucción 2
..
……
Instrucción n
Traduce a código de maquina
Real o “virtual”

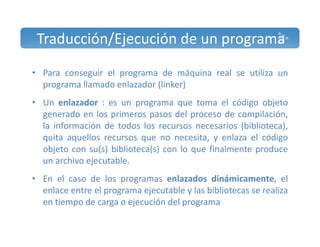

7. Traducción/Ejecución de un programa
• Para conseguir el programa de máquina real se utiliza un
programa llamado enlazador (linker)
• Un enlazador : es un programa que toma el código objeto
generado en los primeros pasos del proceso de compilación,
la información de todos los recursos necesarios (biblioteca),
quita aquellos recursos que no necesita, y enlaza el código
objeto con su(s) biblioteca(s) con lo que finalmente produce
un archivo ejecutable.
• En el caso de los programas enlazados dinámicamente, el
enlace entre el programa ejecutable y las bibliotecas se realiza
en tiempo de carga o ejecución del programa

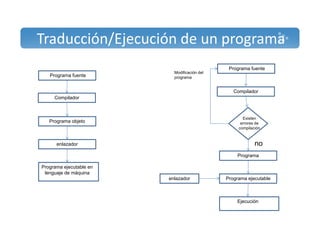

8. Traducción/Ejecución de un programa
Programa fuente
Compilador
Programa objeto
enlazador
Programa ejecutable en
lenguaje de máquina
Programa fuente
Compilador
Existen
errores de
compilación
no
Programa
Programa ejecutable
Ejecución
Modificación del
programa
enlazador

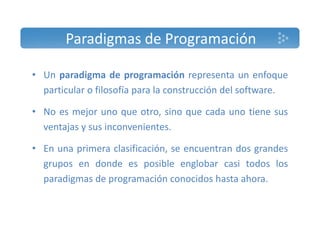

9. Paradigmas de Programación
• Un paradigma de programación representa un enfoque
particular o filosofía para la construcción del software.
• No es mejor uno que otro, sino que cada uno tiene sus
ventajas y sus inconvenientes.
• En una primera clasificación, se encuentran dos grandes
grupos en donde es posible englobar casi todos los
paradigmas de programación conocidos hasta ahora.

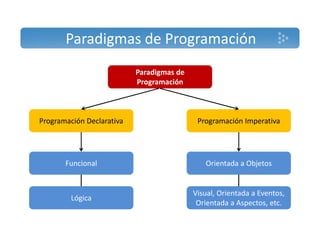

10. Paradigmas de Programación
Paradigmas de
Programación
Programación Declarativa Programación Imperativa
Funcional Orientada a Objetos
Lógica Visual, Orientada a Eventos,
Orientada a Aspectos, etc.

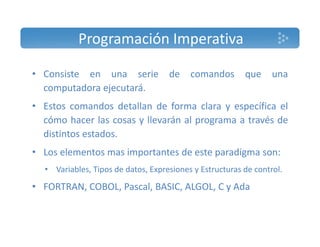

11. Programación Imperativa
• Consiste en una serie de comandos que una
computadora ejecutará.
• Estos comandos detallan de forma clara y específica el
cómo hacer las cosas y llevarán al programa a través de
distintos estados.
• Los elementos mas importantes de este paradigma son:
• Variables, Tipos de datos, Expresiones y Estructuras de control.
• FORTRAN, COBOL, Pascal, BASIC, ALGOL, C y Ada

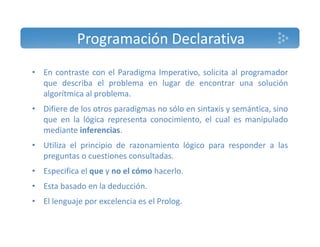

12. Programación Declarativa
• En contraste con el Paradigma Imperativo, solicita al programador
que describa el problema en lugar de encontrar una solución
algorítmica al problema.
• Difiere de los otros paradigmas no sólo en sintaxis y semántica, sino
que en la lógica representa conocimiento, el cual es manipulado
mediante inferencias.
• Utiliza el principio de razonamiento lógico para responder a las
preguntas o cuestiones consultadas.
• Especifica el que y no el cómo hacerlo.
• Esta basado en la deducción.
• El lenguaje por excelencia es el Prolog.

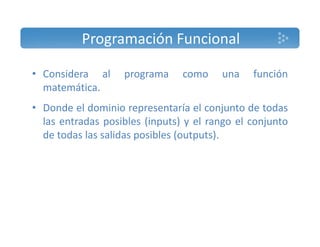

13. Programación Funcional
• Considera al programa como una función
matemática.
• Donde el dominio representaría el conjunto de todas
las entradas posibles (inputs) y el rango el conjunto
de todas las salidas posibles (outputs).

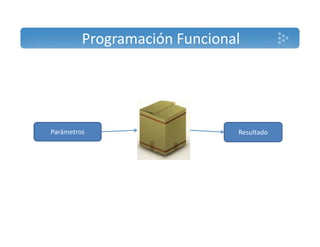

14. Programación Funcional
Parámetros Resultado

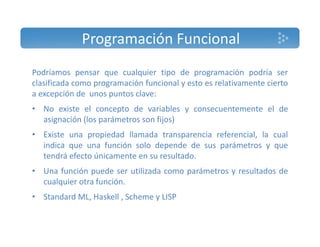

15. Programación Funcional
Podríamos pensar que cualquier tipo de programación podría ser
clasificada como programación funcional y esto es relativamente cierto
a excepción de unos puntos clave:
• No existe el concepto de variables y consecuentemente el de
asignación (los parámetros son fijos)
• Existe una propiedad llamada transparencia referencial, la cual
indica que una función solo depende de sus parámetros y que
tendrá efecto únicamente en su resultado.
• Una función puede ser utilizada como parámetros y resultados de
cualquier otra función.
• Standard ML, Haskell , Scheme y LISP

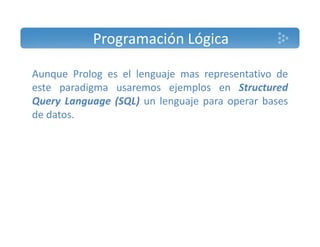

16. Programación Lógica
Aunque Prolog es el lenguaje mas representativo de
este paradigma usaremos ejemplos en Structured
Query Language (SQL) un lenguaje para operar bases
de datos.

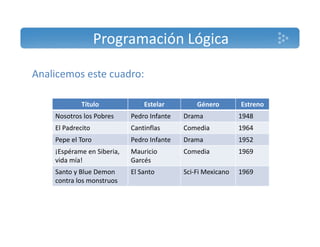

17. Programación Lógica
Analicemos este cuadro:
Título Estelar Género Estreno
Nosotros los Pobres Pedro Infante Drama 1948
El Padrecito Cantinflas Comedia 1964
Pepe el Toro Pedro Infante Drama 1952
¡Espérame en Siberia,
Mauricio
Comedia 1969
vida mía!
Garcés
Santo y Blue Demon
contra los monstruos
El Santo Sci‐Fi Mexicano 1969

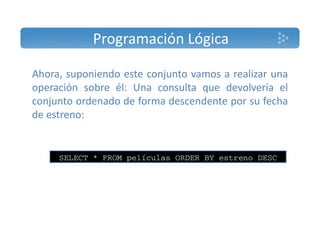

18. Programación Lógica
Ahora, suponiendo este conjunto vamos a realizar una
operación sobre él: Una consulta que devolvería el
conjunto ordenado de forma descendente por su fecha
de estreno:
SELECT * FROM películas ORDER BY estreno DESC

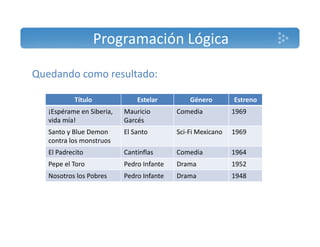

19. Programación Lógica
Quedando como resultado:
Título Estelar Género Estreno
¡Espérame en Siberia,
vida mía!
Mauricio
Garcés
Comedia 1969
Santo y Blue Demon
contra los monstruos
El Santo Sci‐Fi Mexicano 1969
El Padrecito Cantinflas Comedia 1964
Pepe el Toro Pedro Infante Drama 1952
Nosotros los Pobres Pedro Infante Drama 1948

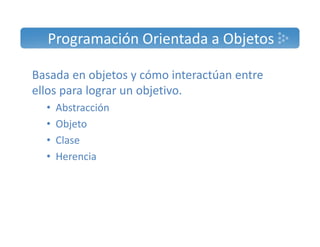

20. Programación Orientada a Objetos
Basada en objetos y cómo interactúan entre
ellos para lograr un objetivo.
• Abstracción
• Objeto
• Clase
• Herencia

21. Objetos

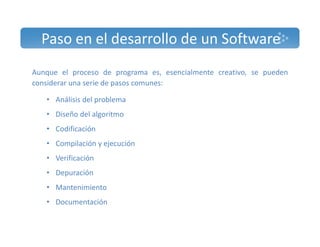

22. Paso en el desarrollo de un Software
Aunque el proceso de programa es, esencialmente creativo, se pueden
considerar una serie de pasos comunes:
• Análisis del problema
• Diseño del algoritmo
• Codificación
• Compilación y ejecución
• Verificación
• Depuración
• Mantenimiento
• Documentación

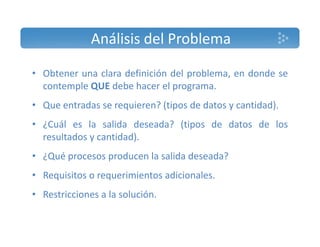

23. Análisis del Problema
• Obtener una clara definición del problema, en donde se
contemple QUE debe hacer el programa.
• Que entradas se requieren? (tipos de datos y cantidad).
• ¿Cuál es la salida deseada? (tipos de datos de los
resultados y cantidad).
• ¿Qué procesos producen la salida deseada?
• Requisitos o requerimientos adicionales.
• Restricciones a la solución.

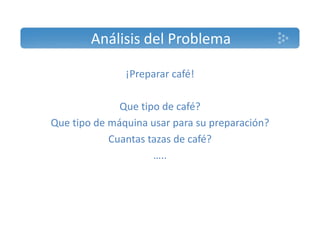

24. Análisis del Problema
¡Preparar café!
Que tipo de café?
Que tipo de máquina usar para su preparación?
Cuantas tazas de café?
…..

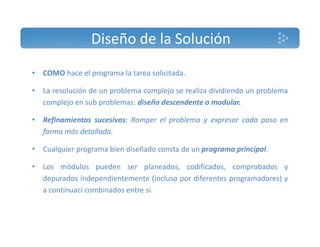

25. Diseño de la Solución
• COMO hace el programa la tarea solicitada.
• La resolución de un problema complejo se realiza dividiendo un problema
complejo en sub problemas: diseño descendente o modular.
• Refinamientos sucesivos: Romper el problema y expresar cada paso en
forma más detallada.
• Cualquier programa bien diseñado consta de un programa principal.
• Los módulos pueden ser planeados, codificados, comprobados y
depurados independientemente (incluso por diferentes programadores) y
a continuaci combinados entre si.

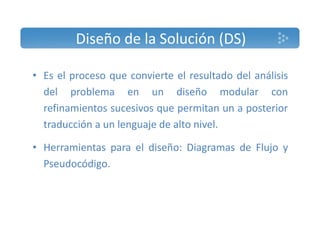

26. Diseño de la Solución (DS)
• Es el proceso que convierte el resultado del análisis
del problema en un diseño modular con
refinamientos sucesivos que permitan un a posterior
traducción a un lenguaje de alto nivel.
• Herramientas para el diseño: Diagramas de Flujo y
Pseudocódigo.

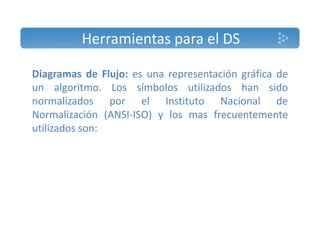

27. Herramientas para el DS
Diagramas de Flujo: es una representación gráfica de
un algoritmo. Los símbolos utilizados han sido
normalizados por el Instituto Nacional de
Normalización (ANSI‐ISO) y los mas frecuentemente
utilizados son:

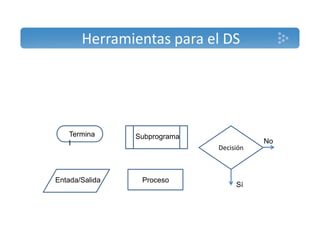

28. Herramientas para el DS
Termina
l
Subprograma
Entada/Salida Proceso
Decisión
Sí
No

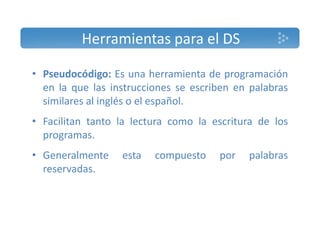

29. Herramientas para el DS
• Pseudocódigo: Es una herramienta de programación
en la que las instrucciones se escriben en palabras
similares al inglés o el español.
• Facilitan tanto la lectura como la escritura de los
programas.
• Generalmente esta compuesto por palabras
reservadas.

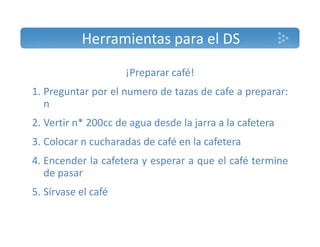

30. Herramientas para el DS
¡Preparar café!
1. Preguntar por el numero de tazas de cafe a preparar:
n
2. Vertir n* 200cc de agua desde la jarra a la cafetera
3. Colocar n cucharadas de café en la cafetera
4. Encender la cafetera y esperar a que el café termine
de pasar
5. Sírvase el café

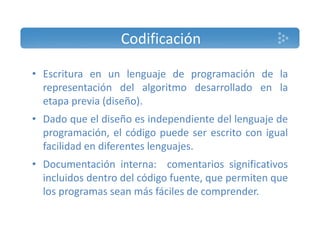

31. Codificación
• Escritura en un lenguaje de programación de la
representación del algoritmo desarrollado en la
etapa previa (diseño).
• Dado que el diseño es independiente del lenguaje de
programación, el código puede ser escrito con igual
facilidad en diferentes lenguajes.
• Documentación interna: comentarios significativos
incluidos dentro del código fuente, que permiten que
los programas sean más fáciles de comprender.

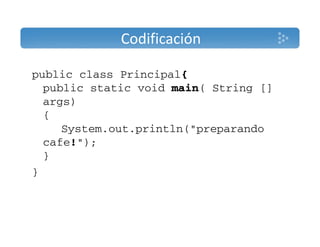

32. Codificación
public class Principal{
public static void main( String []
args)
{
System.out.println("preparando
cafe!");
}
}

33. Compilación y Ejecución

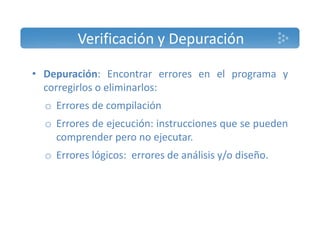

34. Verificación y Depuración
• Depuración: Encontrar errores en el programa y
corregirlos o eliminarlos:
o Errores de compilación
o Errores de ejecución: instrucciones que se pueden
comprender pero no ejecutar.
o Errores lógicos: errores de análisis y/o diseño.

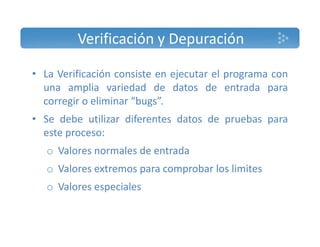

35. Verificación y Depuración
• La Verificación consiste en ejecutar el programa con
una amplia variedad de datos de entrada para
corregir o eliminar “bugs”.
• Se debe utilizar diferentes datos de pruebas para
este proceso:
o Valores normales de entrada
o Valores extremos para comprobar los limites
o Valores especiales

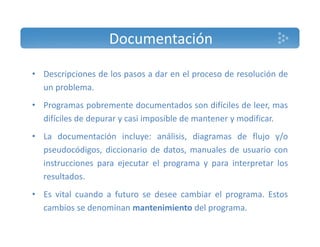

36. Documentación
• Descripciones de los pasos a dar en el proceso de resolución de
un problema.
• Programas pobremente documentados son difíciles de leer, mas
difíciles de depurar y casi imposible de mantener y modificar.
• La documentación incluye: análisis, diagramas de flujo y/o
pseudocódigos, diccionario de datos, manuales de usuario con
instrucciones para ejecutar el programa y para interpretar los
resultados.
• Es vital cuando a futuro se desee cambiar el programa. Estos
cambios se denominan mantenimiento del programa.

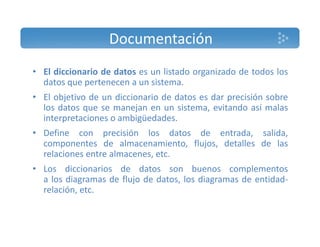

37. Documentación
• El diccionario de datos es un listado organizado de todos los
datos que pertenecen a un sistema.
• El objetivo de un diccionario de datos es dar precisión sobre
los datos que se manejan en un sistema, evitando así malas
interpretaciones o ambigüedades.
• Define con precisión los datos de entrada, salida,
componentes de almacenamiento, flujos, detalles de las
relaciones entre almacenes, etc.
• Los diccionarios de datos son buenos complementos
a los diagramas de flujo de datos, los diagramas de entidad‐relación,
etc.

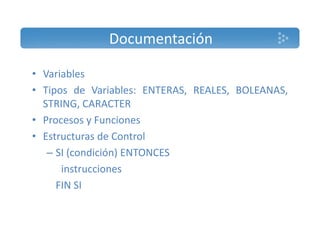

38. Documentación
• Variables
• Tipos de Variables: ENTERAS, REALES, BOLEANAS,
STRING, CARACTER
• Procesos y Funciones
• Estructuras de Control
– SI (condición) ENTONCES
instrucciones
FIN SI

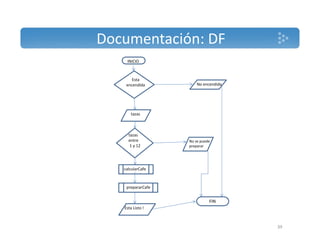

39. Documentación: DF
39
INICIO
Esta
encendida
tazas
tazas
entre
1 y 12
prepararCafe
Esta Listo !
No encendida
No se puede
preparar
FIN
calcularCafe

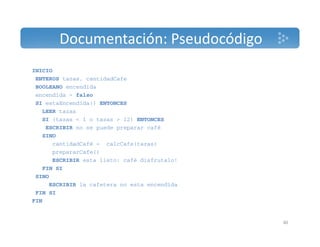

40. Documentación: Pseudocódigo
40
INICIO
ENTEROS tazas, cantidadCafe
BOOLEANO encendida
encendida = falso
SI estaEncendida() ENTONCES
LEER tazas
SI (tazas < 1 o tazas > 12) ENTONCES
ESCRIBIR no se puede preparar café
SINO
cantidadCafé = calcCafe(tazas)
prepararCafe()
ESCRIBIR esta listo: café disfrutalo!
FIN SI
SINO
ESCRIBIR la cafetera no esta encendida
FIN SI
FIN

41. Documentación: DD
VARIABLES:
tazas: valor de entrada. Entero que representa la cantidad de tazas de café a
preparar. Los valores que puede tomar son 1..12
cantidadCafe: entero que representa la cantidad de café (en grano o molido)
requerida para preparar tazas de café. Esta cantidad es calculada por
prepararCafé()
encendida: boleano que indica si la cafetera esta encendida o apagada. Los
valores que puede tomar son: verdadero, falso
PROCESOS:
calcCafé: Calcula la cantidad de café necesaria para preparar la cantidad de
tazas que desea el usuario. Hacemos abstracción acerca de su
implementación.
prepararCafe: …..
41
