1. Válvulas Neumáticas
Plan 63 - AUTOMATIZACIÓN Y ROBÓTICA
Neumática - Electroneumática

2. Tipos de Válvulas
 Al lado se muestran
válvulas: 2/2, 3/2, 4/2, 5/2,
3/3, 4/3 y 5/3
 El primer dígito indica el
número de vías (puertos),
sean éstos de alimentación,
de salida o de escape,
(no incluye puertos de
mando o pilotaje)
 El segundo dígito indica el
número de posiciones de la
válvula (uniones entre vías)
 Por ejemplo: una válvula
3/2 tiene 3 vías y 2
posiciones

3. Mandos o accionamientos
 Un mando es el mecanismo
que provoca la conmutación
de una válvula
 Los mandos se clasifican en
manuales, mecánicos,
neumáticos y eléctricos
Botón
de giro
Push
Button
Shrouded
Button
Mushroom
Button
Llave
Switch Llave y
botón
Solenoide
Rodillo
Rodillo articulado
(escamoteable)
Neumático
Plunger
Emergency
Stop

4. Mandos o accionamientos
General
Push button
Pull button
Push/pull button
Palanca
Pedal
Treadle
Manuales
Botón
giratorio

5. Mandos
Mecánicos / Neumáticos
Plunger
Resorte
Rodillo
Rodillo
Aire
Aire
Aire
Con anclaje
(retención)

6. Mandos
Solenoide
Solenoide y
servopilotaje
Solenoid pilot
with manual override
and integral pilot
supply
Solenoide con
pilotaje manual y
reacción
neumática
Eléctricos
When no integral
or external pilot
supply is shown it
is assumed to be
integral

7. Válvula Neumática 3v/2p

8. Cilindro simple efecto
controlado por una válvula 3v/2p
 Una válvula 3v/2p posee dos
posiciones: abierta o cerrada
 Se utiliza para controlar un
Cilindro de Simple Efecto
 En la posición normal, la
válvula está cerrada
(accionada por el resorte)
 En la posición conmutada la
válvula está abierta (accionada
por el botón)
 El boton debe mantenerse
apretado para que el vástago
se mantenga extendido

9. Cilindro simple efecto
controlado por una válvula 3v/2p
 Una válvula 3/2 posee dos
posiciones: abierta o cerrada
 Se utiliza para controlar un
cilindro de simple efecto
 En la posición normal, la
válvula está cerrada
(accionada por el resorte)
 En la posición conmutada la
válvula está abierta (accionada
por el botón)
 El boton debe mantenerse
apretado para que el vástago
se mantenga extendido
1
2
3

10. Cilindro doble efecto
controlado por una válvula 5/2
 Una válvula 5v/2p siempre está
abierta (permite el paso del
aire). Se usa para controlar un
Cilindro de Doble Efecto
 En la posición normal la válvula
permite el paso del aire hacia el
puerto de salida 2 (el puerto 4
permite el escape del aire hacia
el puerto 5)
1
5 3
12
14
4 2

11. Cilindro doble efecto
controlado por una válvula 5/2
 Una válvula 5v/2p siempre está
abierta (permite el paso del
aire). Se usa para controlar un
cilindro de doble efecto
 En la posición normal la válvula
permite el paso del aire hacia el
puerto de salida 2 (el puerto 4
permite el escape del aire hacia
el puerto 5)
 En la posición conmutada
permite el paso del aire hacia el
puerto de salida 4 (el puerto 2
permite el escape del aire hacia
el puerto 3)
12
14
1
5 3
4 2

12. Válvula Neumática 5v/2p

13. Componentes de una
válvula 5v/2p con
accionamiento de solenoide
y resorte
(1) Solenoide
(2) Pistón
(3) Spool con sellos
(4) Cuerpo
(5) Resorte
(6) Puertos 2 y 4
(7) Indicador de presión
(8) Mando manual
(9) Clavija
3
4
5
6
7 8
2
1
9
Estructura interna de una válvula

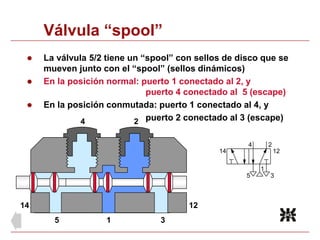

14. Válvula “spool”
 La válvula 5/2 tiene un “spool” con sellos de disco que se
mueven junto con el “spool” (sellos dinámicos)
 En la posición normal: puerto 1 conectado al 2, y
puerto 4 conectado al 5 (escape)
 En la posición conmutada: puerto 1 conectado al 4, y
puerto 2 conectado al 3 (escape)
1
4 2
3
5
1
2
4
5 3
14 12
14 12

15. Válvula “spool”
 La válvula 5/2 tiene un “spool” con sellos de disco que se
mueven junto con el “spool” (sellos dinámicos)
 En la posición normal: puerto 1 conectado al 2, y
puerto 4 conectado al 5 (escape)
 En la posición conmutada: puerto 1 conectado al 4, y
puerto 2 conectado al 3 (escape)
1
4 2
3
5
1
2
4
5 3
14 12
14 12

16. Dimensionado de Válvulas
 Dimensionar una válvula se
refiere a definir el diámetro
de sus puertos
 A mayor diámetro de las
conexiones de vías, mayor
caudal de aire permite pasar
 Sin embargo, el caudal de
aire también depende del
diseño interno de la válvula
 Las conexiones de válvulas
pueden denominarse como:
M5, M8, R1/8 , R1/4, R3/8 , R1/2,
R3/4, R1.
M5
R1/8
R1/4
R3/8
R1/2
R3/4
R1

17. Flujo (caudal) vs. Diámetro de las vías
 Rangos de flujo apropiados para diferentes diámetros de
las vías
 Los valores de flujo mostrados corresponden a una
presión de entrada P1 = 6 bar, con P2 - P1 = 1 bar de caída
de presión
Diámetro
de los
puertos
R1
R3/4
R1/2
R3/8
R1/4
R1/8
M5
10000
6000
4250
2500
1250
750
250
Flujo (lt/min)

18. Válvulas de Solenoide
 Las válvulas de solenoide
también son llamadas
electroválvulas
 Las electroválvulas
conmutan cuando se
recibe una señal eléctrica
 Los tipos comunes son:
Accionamiento directo
Pilotadas
Proporcionales

19. Principio de operación
 La armadura se mantiene
obstruyendo el paso del
aire que entra desde el
puerto 1, debido al resorte
 Mientras tanto, el puerto 2
está conectado al escape 3
 Cuando el solenoide es
energizado la armadura es
atraída hacia el núcleo del
solenoide
 Entonces, se cierra el
escape 3 y el aire circula de
puerto 1 al puerto 2
alimentación
1
2
escape
3

20. Principio de operación
 La armadura se mantiene
obstruyendo el paso del
aire que entra desde el
puerto 1, debido al resorte
 Mientras tanto, el puerto 2
está conectado al escape 3
 Cuando el solenoide es
energizado, la armadura es
atraída hacia el solenoide
 Entonces, se cierra el
escape 3 y el aire circula de
puerto 1 al puerto 2 1
2
escape
3
electricidad

21. Accionamiento Manual
 Las electroválvulas
cuentan con un switch
manual para accionarlas
sin energizar el solenoide
 Al girar el switch manual
de la posición 0 a la 1 se
provoca la conmutación de
la válvula
 Para usar la electroválvula
con energía eléctrica se
debe regresar el switch
manual a su posición
original
1
2
0 1
3

22. Accionamiento Manual
 Las electroválvulas
cuentan con un switch
manual para accionarlas
sin energizar el solenoide
 Al girar el switch manual
de la posición 0 a la 1 se
provoca la conmutación
de la válvula
 Para usar la
electroválvula con
energía eléctrica se debe
regresar el switch manual
a su posición original
0 1
1
2
3

23. Accionamiento Manual
 Las electroválvulas
cuentan con un switch
manual para accionarlas
sin energizar el solenoide
 Al girar el switch manual
de la posición 0 a la 1 se
provoca la conmutación
de la válvula
 Para usar la
electroválvula con
energía eléctrica se debe
regresar el switch manual
a su posición original
1
2
0 1
3

24. Solenoides intercambiables
 Las electroválvulas
pueden trabajar con
corriente AC o DC
 Sólo basta cambiar el
solenoide
12V DC
24V DC
24V AC 50/60 Hz
48V AC 50/60 Hz
110/120V 50/60 Hz
220/240V 50/60 Hz
