Este documento compara la neumática a la electricidad y explica los componentes básicos de un sistema neumático, incluyendo compresores, válvulas, actuadores como cilindros, y su simbología. También describe cómo funcionan las válvulas neumáticas, incluyendo su nomenclatura, y provee ejemplos de circuitos neumáticos simples para el control de cilindros de simple y doble efecto.

1. Neumática
Libro 4º Tecnología Oxford
Pags. 153-175
Tema 6

2. Símil Electricidad / Neumática
Estamos muy acostumbrados a trabajar con electricidad, Luz, Motores, calor, etcPero con aire u otros fluidos también podemos conseguir trabajo
Compreso
r
Elemento que proporciona el aire comprimido que vamos a utilizar para realizar
un trabajo.
Válvula Permite o no el paso del aire que viene del compresor hacia el actuador
Actuador En este caso es un cilindro de simple efecto, al que cuando entra aire se
produce la salida del vástago que utilizaremos para elevar, aplastar, sujetar, etc.

3. Un ejemplo. Compactador de Latas
AnimaciónImagen

4. Simbología neumática

5. Compresor
Pistón Compresor
De aire
Calderín
Manómetro
Salida
Aire

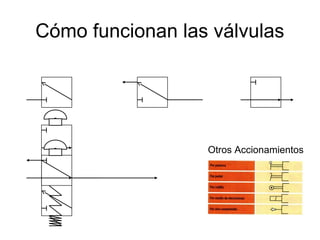

6. Cómo funcionan las válvulas
Otros Accionamientos

7. Válvulas

8. Cómo se nombran las válvulas
1º· Número de Vías, es decir de orificios que presenta la válvula
1
32
En este ejemplo 3 VÍAS
2º· Número de Posiciones
En este caso 2 POSICIONES
3º· Accionamiento
En este caso por BOTÓN
4º· Retroceso
En este caso por MUELLE
5º· Nombre: Válvula 3/2 Botón/Muelle
6º· En ocasiones también se indica la posición normal, es
decir aquella en la que se encuentra la válvula cuando no la
hemos accionado.
En la de arriba, cuando está sin accionar, el aire no pasa, por
lo que se llama Normalmente Cerrada, N/C. En la de abajo
pasa lo contrario, por tanto es Normalmente Abierta, N/A.
Válvula 3/2 N/C Botón/Muelle

9. Ejercicios
2
1 3
4 2
5
1
3
2
1
2
1 3
3/2 N/C Palanca/Muelle
3/2 N/C Pilotaje neumático/Muelle
5/3 N/C Palanca con enclavamiento
2/2 Botón
4/2 Relé/muelle
4 2
1 3

10. Final de Carrera
3 Vías
5 Vías
Relé

11. Actuadores
aire
Cilindros de SIMPLE EFECTO: Sólo hace fuerza útil a la salida
Cilindros de DOBLE EFECTO: Hace fuerza útil en los dos sentidos
Entra aire
Sale aire
Símbolo
Símbolo
Entra aire
Sale aire

12. Otras Válvulas
Válvula lógica O Válvula lógica Y

13. Regulador de flujo

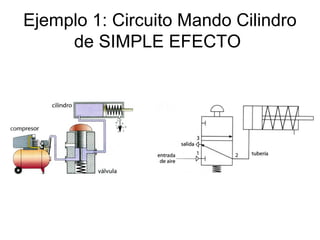

14. Ejemplo 1: Circuito Mando Cilindro
de SIMPLE EFECTO

15. Ejemplo 2: Mando simultáneo de
cilindro de SIMPLE EFECTO

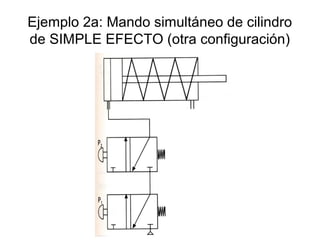

16. Ejemplo 2a: Mando simultáneo de cilindro
de SIMPLE EFECTO (otra configuración)

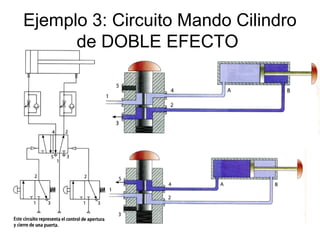

17. Ejemplo 3: Circuito Mando Cilindro
de DOBLE EFECTO

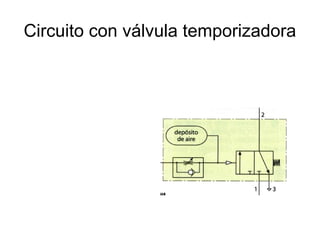

18. Circuito con válvula temporizadora

19. Hidráulica
