1. Procesamiento de minerales
Clasificación
Alejandro Valenzuela Soto
1

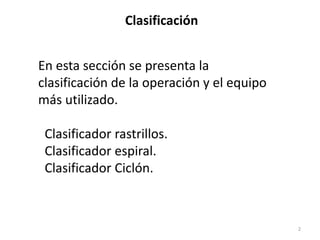

2. En esta sección se presenta la
clasificación de la operación y el equipo
más utilizado.
Clasificador rastrillos.
Clasificador espiral.
Clasificador Ciclón.
2
Clasificación

3. Clasificación
3

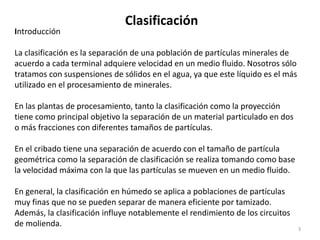

Introducción
La clasificación es la separación de una población de partículas minerales de
acuerdo a cada terminal adquiere velocidad en un medio fluido. Nosotros sólo
tratamos con suspensiones de sólidos en el agua, ya que este líquido es el más
utilizado en el procesamiento de minerales.
En las plantas de procesamiento, tanto la clasificación como la proyección
tiene como principal objetivo la separación de un material particulado en dos
o más fracciones con diferentes tamaños de partículas.
En el cribado tiene una separación de acuerdo con el tamaño de partícula
geométrica como la separación de clasificación se realiza tomando como base
la velocidad máxima con la que las partículas se mueven en un medio fluido.
En general, la clasificación en húmedo se aplica a poblaciones de partículas
muy finas que no se pueden separar de manera eficiente por tamizado.
Además, la clasificación influye notablemente el rendimiento de los circuitos
de molienda.

4. Clasificación
4

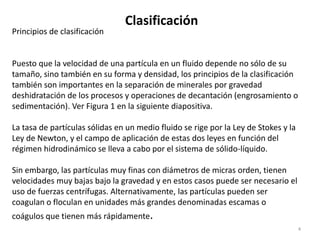

Principios de clasificación
Puesto que la velocidad de una partícula en un fluido depende no sólo de su
tamaño, sino también en su forma y densidad, los principios de la clasificación
también son importantes en la separación de minerales por gravedad
deshidratación de los procesos y operaciones de decantación (engrosamiento o
sedimentación). Ver Figura 1 en la siguiente diapositiva.
La tasa de partículas sólidas en un medio fluido se rige por la Ley de Stokes y la
Ley de Newton, y el campo de aplicación de estas dos leyes en función del
régimen hidrodinámico se lleva a cabo por el sistema de sólido-líquido.
Sin embargo, las partículas muy finas con diámetros de micras orden, tienen
velocidades muy bajas bajo la gravedad y en estos casos puede ser necesario el
uso de fuerzas centrífugas. Alternativamente, las partículas pueden ser
coagulan o floculan en unidades más grandes denominadas escamas o
coágulos que tienen más rápidamente.

5. Clasificación
5

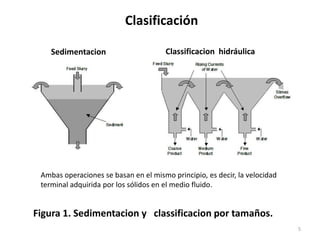

Figura 1. Sedimentacion y classificacion por tamaños.
Ambas operaciones se basan en el mismo principio, es decir, la velocidad
terminal adquirida por los sólidos en el medio fluido.
Sedimentacion Classificacion hidráulica

6. Clasificación
6
equipo

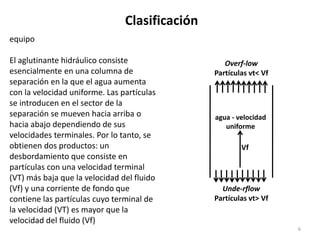

El aglutinante hidráulico consiste
esencialmente en una columna de
separación en la que el agua aumenta
con la velocidad uniforme. Las partículas
se introducen en el sector de la
separación se mueven hacia arriba o
hacia abajo dependiendo de sus
velocidades terminales. Por lo tanto, se
obtienen dos productos: un
desbordamiento que consiste en
partículas con una velocidad terminal
(VT) más baja que la velocidad del fluido
(Vf) y una corriente de fondo que
contiene las partículas cuyo terminal de
la velocidad (VT) es mayor que la
velocidad del fluido (Vf)
Overf-low
Partículas vt< Vf
Unde-rflow
Partículas vt> Vf
agua - velocidad
uniforme
Vf

7. Clasificación
7
Figura 2. Clasificador de caja en punta o caja en punta.

8. Clasificación
8

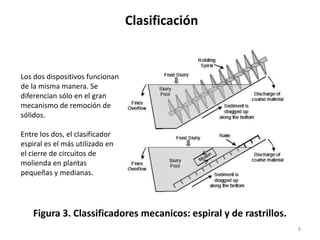

Figura 3. Classificadores mecanicos: espiral y de rastrillos.
Los dos dispositivos funcionan
de la misma manera. Se
diferencian sólo en el gran
mecanismo de remoción de
sólidos.
Entre los dos, el clasificador
espiral es el más utilizado en
el cierre de circuitos de
molienda en plantas
pequeñas y medianas.

9. Clasificación
9

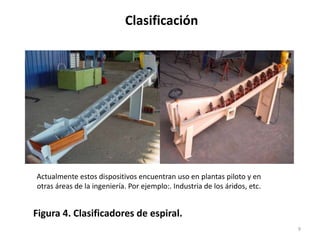

Figura 4. Clasificadores de espiral.
Actualmente estos dispositivos encuentran uso en plantas piloto y en
otras áreas de la ingeniería. Por ejemplo:. Industria de los áridos, etc.

10. Clasificación
10

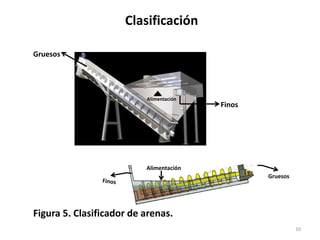

Figura 5. Clasificador de arenas.
Gruesos
Finos
Alimentación
Alimentación
Gruesos

11. Clasificación
11

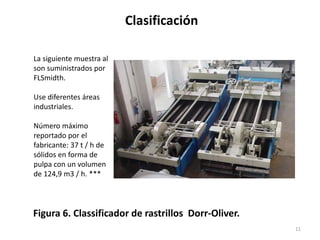

Figura 6. Classificador de rastrillos Dorr-Oliver.
La siguiente muestra al
son suministrados por
FLSmidth.
Use diferentes áreas
industriales.
Número máximo
reportado por el
fabricante: 37 t / h de
sólidos en forma de
pulpa con un volumen
de 124,9 m3 / h. ***

12. Clasificación
12

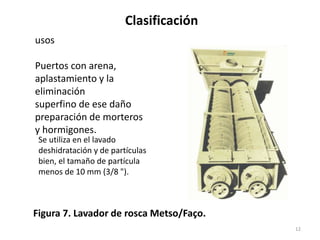

Figura 7. Lavador de rosca Metso/Faço.
usos
Puertos con arena,
aplastamiento y la
eliminación
superfino de ese daño
preparación de morteros
y hormigones.
Se utiliza en el lavado
deshidratación y de partículas
bien, el tamaño de partícula
menos de 10 mm (3/8 ").

13. Clasificación
13

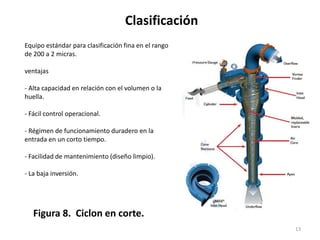

Figura 8. Ciclon en corte.
Equipo estándar para clasificación fina en el rango
de 200 a 2 micras.
ventajas
- Alta capacidad en relación con el volumen o la
huella.
- Fácil control operacional.
- Régimen de funcionamiento duradero en la
entrada en un corto tiempo.
- Facilidad de mantenimiento (diseño limpio).
- La baja inversión.

14. Clasificación
14

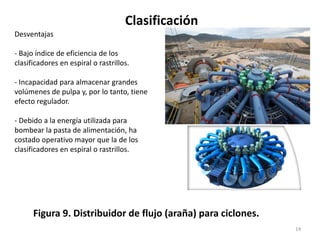

Figura 9. Distribuidor de flujo (araña) para ciclones.
Desventajas
- Bajo índice de eficiencia de los
clasificadores en espiral o rastrillos.
- Incapacidad para almacenar grandes
volúmenes de pulpa y, por lo tanto, tiene
efecto regulador.
- Debido a la energía utilizada para
bombear la pasta de alimentación, ha
costado operativo mayor que la de los
clasificadores en espiral o rastrillos.

15. Clasificación
15

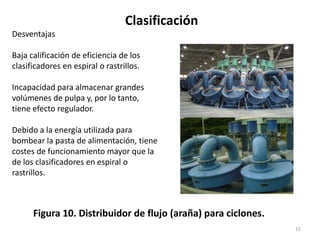

Figura 10. Distribuidor de flujo (araña) para ciclones.
Desventajas
Baja calificación de eficiencia de los
clasificadores en espiral o rastrillos.
Incapacidad para almacenar grandes
volúmenes de pulpa y, por lo tanto,
tiene efecto regulador.
Debido a la energía utilizada para
bombear la pasta de alimentación, tiene
costes de funcionamiento mayor que la
de los clasificadores en espiral o
rastrillos.

16. Clasificación
16

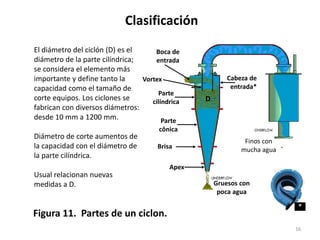

Figura 11. Partes de un ciclon.
El diámetro del ciclón (D) es el
diámetro de la parte cilíndrica;
se considera el elemento más
importante y define tanto la
capacidad como el tamaño de
corte equipos. Los ciclones se
fabrican con diversos diámetros:
desde 10 mm a 1200 mm.
Diámetro de corte aumentos de
la capacidad con el diámetro de
la parte cilíndrica.
Usual relacionan nuevas
medidas a D.
Finos con
mucha agua
Gruesos con
poca agua
Boca de
entrada
Apex
Vortex
Parte
cilíndrica
Parte
cônica
Brisa
D
*
Cabeza de
entrada*

17. Clasificación
17

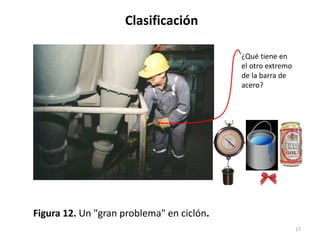

Figura 12. Un "gran problema" en ciclón.
¿Qué tiene en
el otro extremo
de la barra de
acero?

18. Clasificación
18

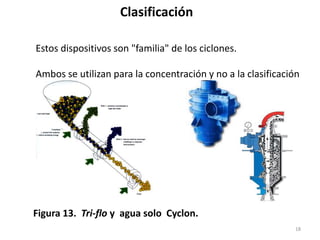

Figura 13. Tri-flo y agua solo Cyclon.
Estos dispositivos son "familia" de los ciclones.
Ambos se utilizan para la concentración y no a la clasificación
Estes equipamentos são da “

19. Clasificación
19

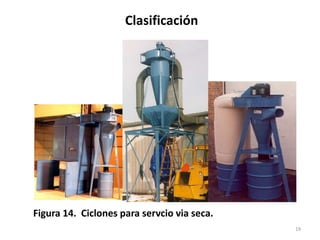

Figura 14. Ciclones para servcio via seca.

20. Clasificación
20

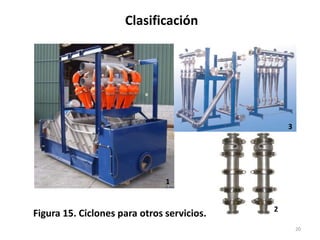

Figura 15. Ciclones para otros servicios.
1
2
3

21. Clasificación
21

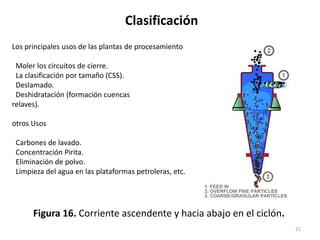

Figura 16. Corriente ascendente y hacia abajo en el ciclón.
Los principales usos de las plantas de procesamiento
Moler los circuitos de cierre.
La clasificación por tamaño (CSS).
Deslamado.
Deshidratación (formación cuencas
relaves).
otros Usos
Carbones de lavado.
Concentración Pirita.
Eliminación de polvo.
Limpieza del agua en las plataformas petroleras, etc.

22. Clasificación
22

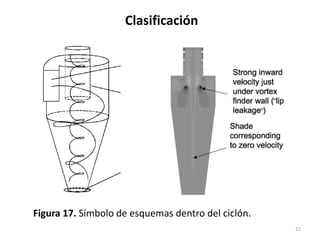

Figura 17. Símbolo de esquemas dentro del ciclón.
