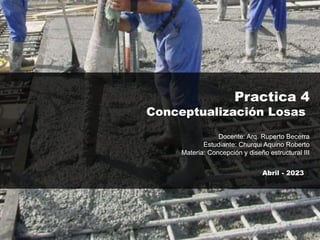

Losas de entrepiso .pptx

Practica 4
Conceptualización Losas
Docente: Arq. Ruperto Becerra
Estudiante: Churqui Aquino Roberto
Materia: Concepción y diseño estructural III
Abril - 2023

LOSAS DE ENTREPISO
Losas o placas de entrepiso son los
elementos rígidos que separan un piso de
otro, construidos monolíticamente o en
forma de vigas sucesivas apoyadas
sobre los muros estructurales.
Sem - 7
Est. Churqui Roberto
Doc. Arq. Ruperto Becerra --- A R Q U I T E C T U R A ---

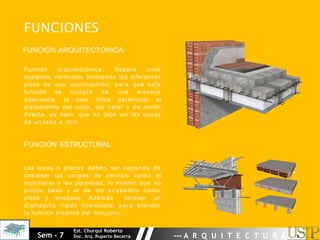

FUNCIONES
FUNCIÓN ARQUITECTÓNICA:
Función arquitectónica: Separa unos
espacios verticales formando los diferentes
pisos de una construcción; para que esta
función se cumpla de una manera
adecuada, la losa debe garantizar el
aislamiento del ruido, del calor y de visión
directa, es decir, que no deje ver las cosas
de un lado a otro.
FUNCIÓN ESTRUCTURAL:
Las losas o placas deben ser capaces de
sostener las cargas de servicio como el
mobiliario y las personas, lo mismo que su
propio peso y el de los acabados como
pisos y revoques. Además forman un
diafragma rígido intermedio, para atender
la función sísmica del conjunto.
Sem - 7

LOSAS UNIDIRECCIONALES:
Son aquellas en que la carga se transmite en
una dirección hacia los muros portantes; son
generalmente losas rectangulares en las que
un lado mide por lo menos 1.5 veces más que
el otro. Es la más corriente de las placas que
se realizan en nuestro medio.
CLASIFICACIÓN
LOSAO PLACA BIDIRECCIONALES:
Cuando se dispone de muros portantes en los
cuatro costados de la placa y la relación
entre la dimensión mayor y la menor del lado
de la placa es de 1.5 o menos, se utilizan
placas reforzadas en dos direcciones.
Sem - 7

SEGÚN LA DIRECCI ÓN DE
CA RGA :
LOSAS O PLACAS EN CONCRETO ( HORMIGÓN)
REFORZADO:
Son las más comunes que se construyen y utilizan
como refuerzo barras de acero corrugado o mallas
metálicas de acero.
LOSAS O PLACAS EN CONCRETO ( HORMIGÓN)
PRETENSADO :
Son las que utilizan cables traccionados y
anclados, que le transmiten a la placa compresión.
Este tipo de losa es de poca ocurrencia en nuestro
medio y sólo lo utilizan las grandes empresas
constructoras que tienen equipos con los cuales
tensionan los cables.
LOSA O PLACAS APOYADA EN MADERA:
Son las realizadas sobre un entarimado de
madera, complementadas en la parte superior por
un diafragma en concreto reforzado.
Sem - 7

LOSAS O PLACAS EN OTRO
MATERIAL:
Son placas generalmente
prefabricadas realizadas en
materiales especiales como arcilla
cocida, plástico reforzado, láminas
plegadas de fibrocemento, perfiles
metálicos etc.
Sem - 7
LOSA O PLACA EN LÁMINA
DE ACERO:
Son las que se funden sobre una
lámina de acero delgada y que
configura simultáneamente la
formaleta y el refuerzo inferior del
concreto que se funde encima de
ella. Tiene un uso creciente en el
medio constructivo nacional.

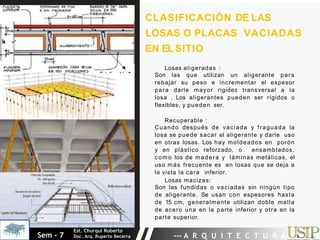

Losas aligeradas :
Son las que utilizan un aligerante para
rebajar su peso e incrementar el espesor
para darle mayor rigidez transversal a la
losa . Los aligerantes pueden ser rígidos o
flexibles, y pueden ser.
Recuperable :
Cuando después de vaciada y fraguada la
losa se puede sacar el aligerante y darle uso
en otras losas. Los hay moldeados en porón
y en plástico reforzado, o ensamblados,
como los de madera y láminas metálicas, el
uso más frecuente es en losas que se deja a
la vista la cara inferior.
Losas macizas:
Son las fundidas o vaciadas sin ningún tipo
de aligerante. Se usan con espesores hasta
de 15 cm, generalmente utilizan doble malla
de acero una en la parte inferior y otra en la
parte superior.
CLASIFICACIÓN DE LAS
LOSAS O PLACAS VACIADAS
EN ELSITIO
Sem - 7

PERDIDO:
Es el aligerante que no se puede
recuperar después de vaciada la
losa y son generalmente de
m ade ra o esterilla de guadua.
Para utilizarlos, se funde o vacía
primero una torta o ca p a de
mortero con un espesor de 2.5 cm,
reforzada con malla
electrosoldada o malla de
alambre tipo gallinero; luego se
colocan los cajones aligerantes, se
ubica el refuerzo de acuerdo al
plano estructural, se funde el
hormigón y finalmente, en la parte
superior del aligerante, se funde
una ca p a ( d i a f r a g m a ) monolítica
con las nervaduras de la losa y de
unos 5 c m de espesor
Sem - 7

DETALLE CONSTRUCTIVO DE LOSAS
SEGUN ELTIPO DE ENTREPISO
REFERENCIAS:
1.Losa Hormigón (H21) Armado. s/calculo. Ej: ø8 c/15cm e:10cm 2.Contrapiso de cascote e:6cm HHRP:1-¼-4-8.
3.Mortero Impermeable e:1,0cm. MCI: 1-3-Hidrófugo s/fabricante. 4.Carpeta niveladora e:2,0cm MCA:1-3-¼.
5.Adhesivo cementicio. 6.Solado: Cerámico 40 × 40( cm ) . 7.Revoque fino o Enlucido MAR:1-1/8-3 e:0,5cm. 8.Revoque
grueso o Jaharro MHR:1-¼-3 e:1,0cm. 9.Refuerzo 2ø6 con mortero cementicio MC:1-3. 10.Malla de fibra 10×10(mm).
11.Viga de Hormigón arm ado Ej:2ø8+4ø12 est.ø6c/20cm 12.Junta de dilatación Poliestireno (EPS) e:2cm. 13.Ladrillo
com ún 5x12x26(cm). 14.Placa poliestireno (EPS) 2cm D:20kg/m3 15.Pintura asfáltica e:1mm. 16.Mortero Impermeable
e:1,0cm MCI: 1-3-Hidrofugo s/fabricante. 17.Bloque cerámico 12x18x33 ( c m ) .
ENTREPISO DE LOSA MACIZA DE
HORMIGÓN ARMADO.
Sem - 7

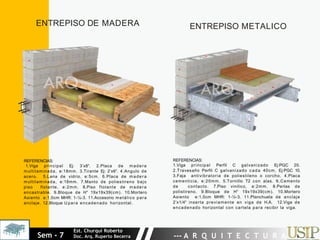

REFERENCIAS:
1.Viga principal Ej: 3’x8′. 2.Placa de m adera
multilaminada, e:18mm. 3.Tirante Ej: 2’x6′. 4.Angulo de
acero. 5.Lana de vidrio, e:5cm. 6.Placa de m adera
multilaminada, e:18mm. 7.Manto de poliestireno bajo
piso flotante, e:2mm. 8.Piso flotante de m adera
encastrable. 9.Bloque de H° 19x19x39(cm). 10.Mortero
Asiento e:1,0cm MHR: 1-½-3. 11.Accesorio metálico para
anclaje. 12.Bloque U para encadenado horizontal.
ENTREPISO DE MADERA
Sem - 7
REFERENCIAS:
1.Viga principal Perfil C galvanizado Ej:PGC 20.
2.Travesaño Perfil C galvanizado cada 40cm, Ej:PGC 10.
3.Faja antivibratoria de poliestileno o corcho. 4.Placa
cementicia, e:20mm. 5.Tornillo T2 con alas. 6.Cemento
de contacto. 7.Piso vinilico, e:2mm. 8.Perlas de
polistireno. 9.Bloque de H° 19x19x39(cm). 10.Mortero
Asiento e:1,0cm MHR: 1-½-3. 11.Planchuela de anclaje
2’x1/4′ inserta previamente en viga de H.A. 12.Viga de
encadenado horizontal con cartela para recibir la viga.
ENTREPISO METALICO

REFERENCIAS:
1.Loseta premoldeada, medidas según
fabricante. 2.Armadura de refuerzo, hierro del
8. 3.Armadura de repartición. 4.Capa de
compresión en hormigón, e:5cm. 5.Contrapiso
e:8cm HHRP:1-¼-4-8. 6.Carpeta niveladora
MCA 1-¼-3 e:2,0cm. 7.Manto de poliestireno
bajo piso flotante, e:2mm. 8.Solado: Piso
flotante de m adera encastrable. 9.Ladrillo
cerámico portante 18x19x33(cm). 10.Revoque
ENTREPISO DE LOSETA
CERAMICA.
Sem - 7
REFERENCIAS: 1.Cielorraso aplicado MHR 1-1/8-4 sobre salpicado de
cemento. 2.Material desplegado reforzado. 3.Alfajía 1’x1′ (cuadrito) cada
20cm. 4.Viga maestra 1’x6′ cada 60cm. 5.Amarre de viga a losa con
alambre galvanizado. 6.Vigueta prem oldeada de hormigón (m edidas
s/calculo). 7.Ladrillo cerámico para losa (Otra opción seria la utilización
de ladrillo en EPS). 8.Armadura de repartición según calculo. 9.Capa de
compresión de hormigón, esp. min. 5cm. 10.Contrapiso e:8cm HHRP:1-¼-4-
8. 11.Carpeta niveladora MCA 1-¼-3 e:2,0cm. 12.Manto de poliestireno bajo
piso flotante, e:2mm. 13.Piso flotante de m adera encastrable. 14.Ladrillo H°
Celular 15x25x50(cm). 15.Imprimacion o puente de adherencia. 16.Revoque
ENTREPISO DE LOSA CERAMICA SOBRE
MAMPUESTO DE HORMIGON CELULAR.

TIPOS DE LOSAS:
LOSA MACIZA
Son elementos estructurales de concreto armado,
de sección transversal rectangular llena, de poco
espesor y abarcan una superficie considerable del
piso.
Sirven para conformar pisos y techos en un edificio y
se apoyan en las cadenas de cerramiento, vigas, o
trabes. Pueden tener uno o varios tramos continuos.
Tienen la desventaja de ser pesadas y transmiten
fácilmente las vibraciones, el ruido y el calor.
LOSA RETICULAR
La combinación de elementos prefabricados de
concreto simple en forma de cajones con
nervaduras de concreto reforzado colado en el
lugar que forman una retícula que rodea por sus
cuatro costados a los bloques prefabricados.
También pueden colocarse, temporalmente a
manera de cimbra para el colado de los trabes,
casetones de plástico prefabricados (existen en
gran variedad de materiales y medidas
comerciales), que una vez fraguado el concreto
deben retirarse y lavarse para usos posteriores.
Sem - 7

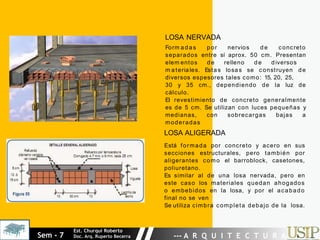

LOSA NERVADA
Form a d as p or nervios d e concreto
separados entre sí aprox. 50 cm. Presentan
elem entos d e relleno d e d iversos
m a teriales. Esta s losa s se construyen de
diversos espesores tales como: 15, 20, 25,
30 y 35 cm., dependiendo de la luz de
cálculo.
El revestimiento de concreto generalmente
es de 5 cm. Se utilizan con luces pequeñas y
medianas, con sobrecargas bajas a
moderadas
LOSA ALIGERADA
Está formada por concreto y acero en sus
secciones estructurales, pero también por
aligerantes como el barroblock, casetones,
poliuretano.
Es similar al de una losa nervada, pero en
este caso los materiales quedan ahogados
o embebidos en la losa, y por el acabado
final no se ven
Se utiliza cimbra completa debajo de la losa.
Sem - 7

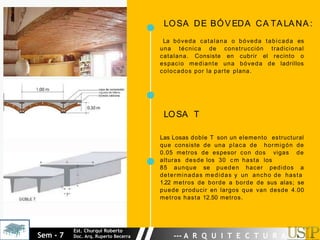

LOSA DE BÓVEDA CA TA LA NA :
La bóveda catalana o bóveda tabicada es
una técnica de construcción tradicional
catalana. Consiste en cubrir el recinto o
espacio mediante una bóveda de ladrillos
colocados por la parte plana.
LOSA T
Las Losas doble T son un elemento estructural
que consiste de una placa de hormigón de
0.05 metros de espesor con dos vigas de
alturas desde los 30 c m hasta los
85 aunque se pueden hacer pedidos a
determinadas medidas y un ancho de hasta
1.22 metros de borde a borde de sus alas; se
puede producir en largos que van desde 4.00
metros hasta 12.50 metros.
Sem - 7

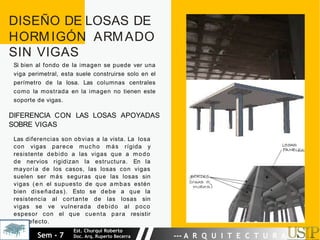

DISEÑO DE LOSAS DE
HORMIGÓN ARMADO
SIN VIGAS
Si bien al fondo de la imagen se puede ver una
viga perimetral, esta suele construirse solo en el
perímetro de la losa. Las columnas centrales
como la mostrada en la imagen no tienen este
soporte de vigas.
DIFERENCIA CON LAS LOSAS APOYADAS
SOBRE VIGAS
Las diferencias son obvias a la vista. La losa
con vigas parece mucho más rígida y
resistente debido a las vigas que a modo
de nervios rigidizan la estructura. En la
mayoría de los casos, las losas con vigas
suelen ser más seguras que las losas sin
vigas (en el supuesto de que ambas estén
bien diseñadas). Esto se debe a que la
resistencia al cortante de las losas sin
vigas se ve vulnerada debido al poco
espesor con el que cuenta para resistir
este efecto.
Sem - 7

ESFUERZOS Y SOLICI TACI ONES
La alta concentración de refuerzo en las
proximidades de la columna se debe,
como se dijo anteriormente, a los
esfuerzos tanto de corte como de
momento flector en este sector. Si se
analiza la gráfica siguiente, se pueden
ver los momentos flectores por metro de
longitud en K N- m/ m en una porción de
la losa:
Los momentos negativos en magenta y
rojo obligan a no utilizar alivianantes en
este sector pues debilitarían la losa.
Dependiendo de hasta donde se
extiendan los momentos negativos en la
losa, se decide hasta donde se deberá
extender la losa maciza a partir de la
columna. Como dije antes, por lo general
la losa maciza se extiende 1/4 de la luz
entre dos columnas cuando las luces
entre columnas son uniformes.
Sem - 7

Además del diseño a
m om entos flectores,
deberá tenerse en cuenta la
verificación de resistencia al
corte por p unzonam iento
y
tra nsferencia de
momento por corte en las
columnas perimetrales. Para
estas verificaciones al corte,
cuando el hormigón por si solo
no es capaz de soportar estos
esfuerzos, se deberá aumentar
la resistencia del sector con
estribos cerrados o abiertos
dispuestos de la siguiente
manera:
Sem - 7

Basándose en lo que esté plasmado en el plano estructural, se hará el calculo de
todos los elementos que conforman a la losa: grosor, espaciado entre las varillas en el
armado, para que cuando llegue el momento de retirar la cimbra, esta no se cuelgue.
Elarmado se hace de la misma forma para cualquier tamaño de losa, lo que varia es
el porcentaje de varilla que se emplea y la separación que haya entre cada una.
ARMADO DE LOSA S
Armado de losas de concreto
Importante: Actualmente hay algunos planos que te indican el tamaño o grosor de la
varilla que se va a utilizar y que espacio debe entre cada una. Pero nuestra
recomendación es que siempre acuda con una persona profesional y con experiencia
en el armado de losas para evitar daños en suconstrucción.
Sem - 7

Posteriormente, se colocan
las varillas comúnmente
llamadas «columpios».
Por último, se colocan los
bastones sobre la parte
superior de la losa, en los
apoyos y a la mitad de
distancia de las partes
altas de los columpios.
COL AD O D ELOSAS
Ya teniendo todos los componentes de la losa
colocados en su sitio, viene el proceso de colado de la
losa. El colado o vaciado se puede llevar a cabo con
herramientas sencillas como botes y carretillas si se
trata de la plata baja de la edificación. Para las
plantas superiores se recomiendo el uso de una grúa y
un carretón, o haciendo uso de bombas que se
encarguen de llevar el concreto mediante tuberías.
Sem - 7

Durante el colado se debe extender el concreto
por toda el área de la losa con rastrillos metálicos
y vibrar la mezcla para que compacte
uniformemente y tome la forma del encofrado,
cuidando que no queden huecos vacíos dentro de
la losa que posteriormente pudieran afectar su
comportamiento estructural o pueda dejar visible
el acero de refuerzo.
Colado de losa
de concreto
Sem - 7

CO M PA CI D A D
Sem - 7

Losas de entrepiso .pptx

Más contenido relacionado

La actualidad más candente

Similar a Losas de entrepiso .pptx

Más de RobertoChurquiAquino

Último

Losas de entrepiso .pptx
