- 1. TIPOS DE VIGASY LOSAS Una viga puede definirse como un miembro estructural que descansa sobre apoyos situados en sus extremos y que soporta cargas transversales. Dichas cargas, sumadas a su peso propio, tienden a flexionarla mas que a alargarla o acortarla. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

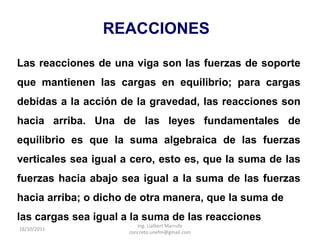

- 2. REACCIONES Las reacciones deuna viga son las fuerzas de soporte que mantienen las cargas en equilibrio; para cargas debidas a la acción de la gravedad, las reacciones son hacia arriba. Una de las leyes fundamentales de equilibrio es que la suma algebraica de las fuerzas verticales sea igual a cero, esto es, que la suma de las fuerzas hacia abajo sea igual a la suma de las fuerzas hacia arriba; o dicho de otra manera, que la suma de las cargas sea igual a la suma de las reacciones Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

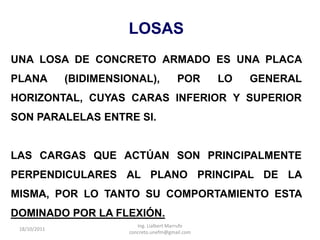

- 3. LOSAS UNA LOSA DECONCRETO ARMADO ES UNA PLACA PLANA (BIDIMENSIONAL), POR LO GENERAL HORIZONTAL, CUYAS CARAS INFERIOR Y SUPERIOR SON PARALELAS ENTRE SI. LAS CARGAS QUE ACTÚAN SON PRINCIPALMENTE PERPENDICULARES AL PLANO PRINCIPAL DE LA MISMA, POR LO TANTO SU COMPORTAMIENTO ESTA DOMINADO POR LA FLEXIÓN. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 4. PUEDE APOYARSE EN Vigas de Concreto En Muros de Mampostería En Muros de Concreto Armado En Vigas de Acero Estructural Directamente sobre Columnas En el terreno en forma continua. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

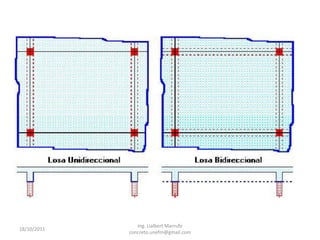

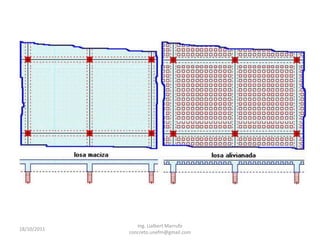

- 5. LOSAS SEGÚN SU FORMADE TRABAJO, LOS ENTREPISOS SE CLASIFICAN EN: LOSAS ARMADAS EN UNA DIRECCION, o simplemente armadas. PLACAS O LOSAS CRUZADAS, armadas en dos direcciones ortogonales, con barras cruzadas. SEGÚN SU FORMA DE EJECUCIÓN: LLENAS O MACIZAS ALIVIANADAS O NERVADAS Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 6. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 7. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 8. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

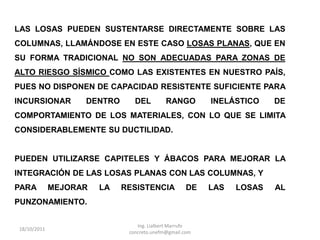

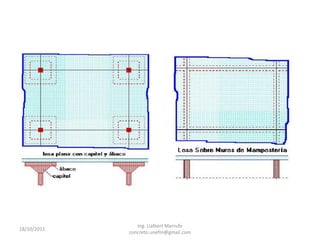

- 9. LAS LOSAS PUEDENSUSTENTARSE DIRECTAMENTE SOBRE LAS COLUMNAS, LLAMÁNDOSE EN ESTE CASO LOSAS PLANAS, QUE EN SU FORMA TRADICIONAL NO SON ADECUADAS PARA ZONAS DE ALTO RIESGO SÍSMICO COMO LAS EXISTENTES EN NUESTRO PAÍS, PUES NO DISPONEN DE CAPACIDAD RESISTENTE SUFICIENTE PARA INCURSIONAR DENTRO DEL RANGO INELÁSTICO DE COMPORTAMIENTO DE LOS MATERIALES, CON LO QUE SE LIMITA CONSIDERABLEMENTE SU DUCTILIDAD. PUEDEN UTILIZARSE CAPITELES Y ÁBACOS PARA MEJORAR LA INTEGRACIÓN DE LAS LOSAS PLANAS CON LAS COLUMNAS, Y PARA MEJORAR LA RESISTENCIA DE LAS LOSAS AL PUNZONAMIENTO. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 10. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 11. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 12. CRITERIOS SOBRE ELMOVIMIENTO DE LAS CARGAS VIVAS O SOBRECARGAS. Se entiende por Análisis de Carga, la movilización de la carga viva a todo lo largo del elemento estructural en estudio “LOSA o VIGA”, cuyo objetivo es conseguir los máximos efectos de Corte y Momento. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 13. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 14. La NORMA COVENIN-MINDUR1753, permite el uso de valores aproximados de Momentos Flectores y Fuerzas de Cortes en el diseño de Losas y Vigas continuas, siempre y cuando se cumpla: EL NUMERO DE TRAMOS ES IGUAL O MAYOR DE 2. LAS CARGAS ESTÁN UNIFORMEMENTE DISTRIBUIDAS. LAS LUCES SON APROXIMADAMENTE IGUALES, LA LUZ MAYOR DE 2 TRAMOS ADYACENTES NO EXCEDE UNA DE OTRA EN 20%. LA CARGA CV NO EXCEDA 3 VECES LA CP Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 15. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

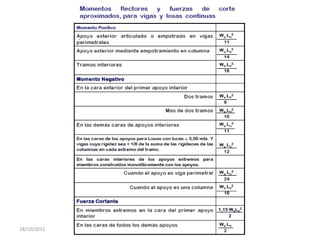

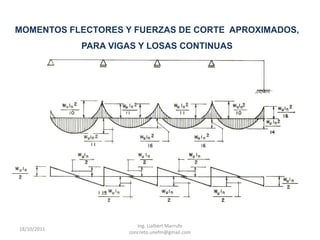

- 16. MOMENTOS FLECTORES YFUERZAS DE CORTE APROXIMADOS, PARA VIGAS Y LOSAS CONTINUAS Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 17. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

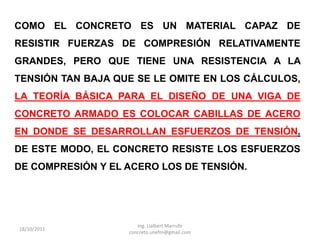

- 18. COMO EL CONCRETOES UN MATERIAL CAPAZ DE RESISTIR FUERZAS DE COMPRESIÓN RELATIVAMENTE GRANDES, PERO QUE TIENE UNA RESISTENCIA A LA TENSIÓN TAN BAJA QUE SE LE OMITE EN LOS CÁLCULOS, LA TEORÍA BÁSICA PARA EL DISEÑO DE UNA VIGA DE CONCRETO ARMADO ES COLOCAR CABILLAS DE ACERO EN DONDE SE DESARROLLAN ESFUERZOS DE TENSIÓN. DE ESTE MODO, EL CONCRETO RESISTE LOS ESFUERZOS DE COMPRESIÓN Y EL ACERO LOS DE TENSIÓN. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

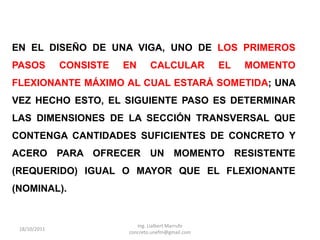

- 19. EN EL DISEÑODE UNA VIGA, UNO DE LOS PRIMEROS PASOS CONSISTE EN CALCULAR EL MOMENTO FLEXIONANTE MÁXIMO AL CUAL ESTARÁ SOMETIDA; UNA VEZ HECHO ESTO, EL SIGUIENTE PASO ES DETERMINAR LAS DIMENSIONES DE LA SECCIÓN TRANSVERSAL QUE CONTENGA CANTIDADES SUFICIENTES DE CONCRETO Y ACERO PARA OFRECER UN MOMENTO RESISTENTE (REQUERIDO) IGUAL O MAYOR QUE EL FLEXIONANTE (NOMINAL). Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com
- 20. LOSAS O ENTREPISOSDE CONCRETO ARMADO POR LA FORMA EN QUE LOS ELEMENTOS DE UNA LOSA LLEVAN LAS CARGAS A SUS APOYOS, CLASIFICAREMOS LAS LOSAS EN: LOSAS PLANAS CASCARAS O MEMBRANAS LAS LOSAS PLANAS: LLEVAN LA CARGA A SUS APOYOS POR TRABAJO A FLEXION Y CORTANTE DE SUS ELEMENTOS CONSTITUTIVOS, AQUÍ ES IMPORTANTE LA RIGIDEZ A FLEXION QUE DEPENDERA DIRECTAMENTE DE LA ALTURA DE LA LOSA. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

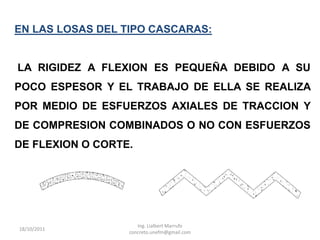

- 21. EN LAS LOSASDEL TIPO CASCARAS: LA RIGIDEZ A FLEXION ES PEQUEÑA DEBIDO A SU POCO ESPESOR Y EL TRABAJO DE ELLA SE REALIZA POR MEDIO DE ESFUERZOS AXIALES DE TRACCION Y DE COMPRESION COMBINADOS O NO CON ESFUERZOS DE FLEXION O CORTE. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

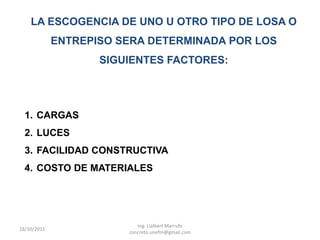

- 22. LA ESCOGENCIA DEUNO U OTRO TIPO DE LOSA O ENTREPISO SERA DETERMINADA POR LOS SIGUIENTES FACTORES: 1. CARGAS 2. LUCES 3. FACILIDAD CONSTRUCTIVA 4. COSTO DE MATERIALES Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

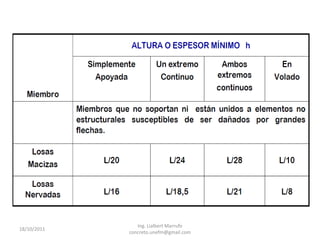

- 23. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

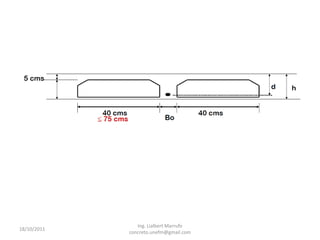

- 24. Ing. Lialbert Marrufo 18/10/2011 concreto.unefm@gmail.com

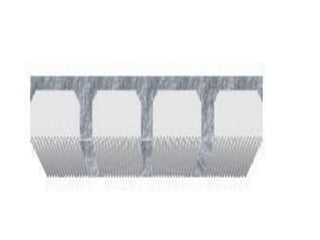

- 25. LOSAS NERVADAS Losas Nervadas Son un tipo de cimentaciones por losa que, como su nombre lo indica, están compuestas por vigas a modo de nervios que trabajan en colaboración ofreciendo gran rigidez y enlazan los pies de los pilares del edificio

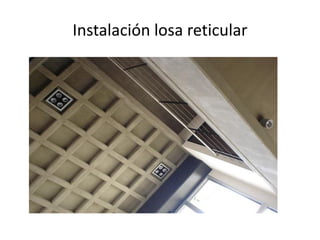

- 26.

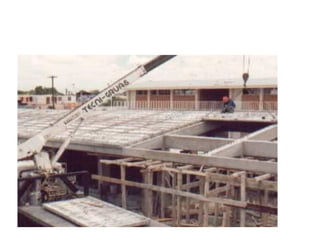

- 29. VENTAJAS • Uniformidad en acabados • Garantía estructural • Aislación • Reduce tiempos de montaje • Losas aligeradas en peso • Se logran cubrir claros hasta de 8.00 mts. • No requiere cimbra para apuntalar • Económico y rápido de instalar
- 30.

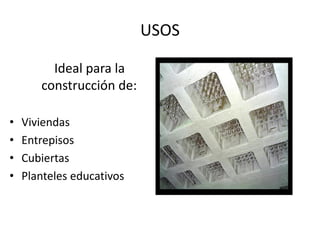

- 31. USOS Ideal para la construcción de: • Viviendas • Entrepisos • Cubiertas • Planteles educativos
- 32. Partes de lalosa nervada
- 33. Los bloques depolietileno expandido son de dimensiones variables y que se utilizan para el relleno de losas nervadas reticulares; se obtienen losas de cubierta o de entrepiso de gran ligereza sin sacrificio de sus características estructurales y con ventajas adicionales, como es la optimización del acero en las estructuras.

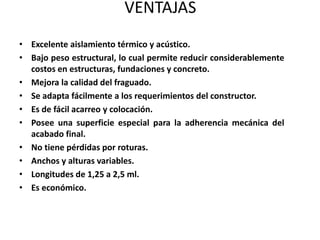

- 34. VENTAJAS • Excelente aislamientotérmico y acústico. • Bajo peso estructural, lo cual permite reducir considerablemente costos en estructuras, fundaciones y concreto. • Mejora la calidad del fraguado. • Se adapta fácilmente a los requerimientos del constructor. • Es de fácil acarreo y colocación. • Posee una superficie especial para la adherencia mecánica del acabado final. • No tiene pérdidas por roturas. • Anchos y alturas variables. • Longitudes de 1,25 a 2,5 ml. • Es económico.
