Programacion 2014 matlab

Facultad: FIAG
Escuela: ESGE
Año Académico: 2014
Año de estudios: Segundo
Docente: MSc. Javier Lozano Marreros
Msc. Javier Lozano M.1
Curso:
Programación Aplicada
a la Ingeniería

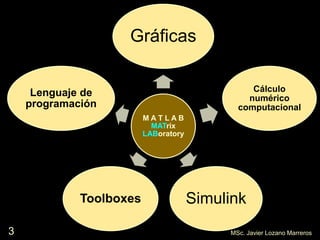

3 MSc. Javier Lozano Marreros
M A T L A B
MATrix
LABoratory
Gráficas
Cálculo
numérico
computacional
SimulinkToolboxes
Lenguaje de
programación

4
PROGRAMACIÓN
EN MATLAB
PROGRAMAS QUE SE EJECUTAN EN LA
VENTANA DE COMANDOS
MSc. Javier Lozano Marreros

5
Entrada de datos
LA FUNCIÓN input
LEER
variable
variable = input(‘texto’)
variable = input(‘texto’,'s')

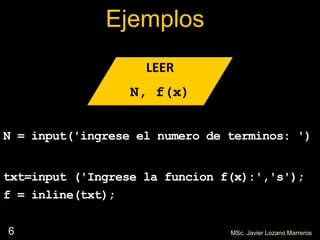

Ejemplos
N = input('ingrese el numero de terminos: ')
LEER
N, f(x)
txt=input ('Ingrese la funcion f(x):','s');
f = inline(txt);

7

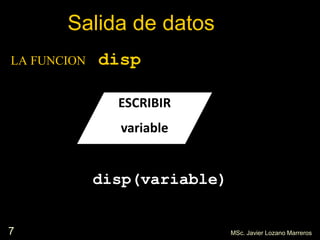

Salida de datos
LA FUNCION disp
ESCRIBIR
variable
disp(variable)

8

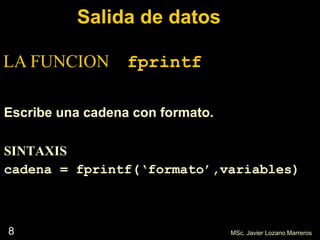

Salida de datos
Escribe una cadena con formato.
SINTAXIS
cadena = fprintf(‘formato’,variables)
LA FUNCION fprintf

Ejemplos
Ejemplo1:
disp(‘Mi primer programa');
Ejemplo2:
s=sqrt(b^2-4*a*c); disp(s);
Ejemplo3:
x = [2 3 4];
texto1=‘Los valores de x son: ’;
texto2=num2str(x);
texto3=[texto1,texto2];
disp(texto3);

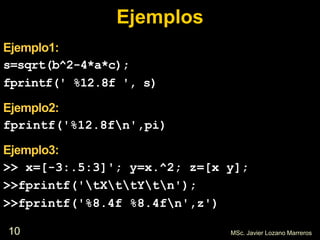

Ejemplos
Ejemplo1:
s=sqrt(b^2-4*a*c);
fprintf(' %12.8f ', s)
Ejemplo2:
fprintf('%12.8fn',pi)
Ejemplo3:
>> x=[-3:.5:3]'; y=x.^2; z=[x y];
>>fprintf('tXttYtn');
>>fprintf('%8.4f %8.4fn',z')

11

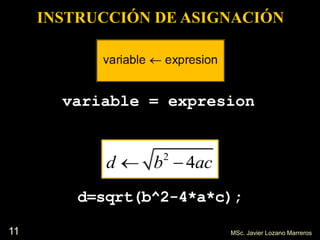

variable = expresion
INSTRUCCIÓN DE ASIGNACIÓN
d=sqrt(b^2-4*a*c);
2
4d b ac 

12

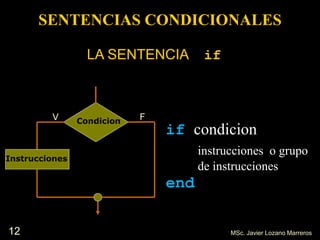

if condicion
instrucciones o grupo
de instrucciones
end
V FCondicion
Instrucciones
LA SENTENCIA if
SENTENCIAS CONDICIONALES

13

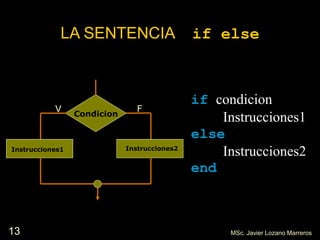

if condicion
Instrucciones1
else
Instrucciones2
end
LA SENTENCIA if else
V F
Condicion
Instrucciones1 Instrucciones2

14

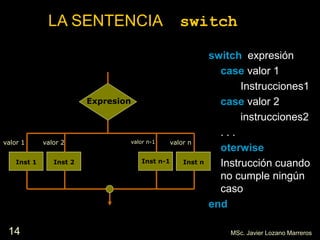

LA SENTENCIA switch
switch expresión
case valor 1
Instrucciones1
case valor 2
instrucciones2
. . .
oterwise
Instrucción cuando
no cumple ningún
caso
end
valor 1
Expresion
Inst 1 Inst 2 Inst n-1 Inst n
valor 2 valor n-1 valor n

15

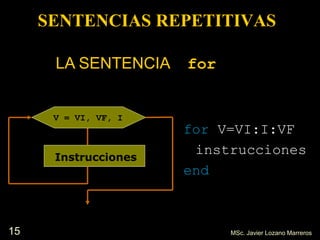

LA SENTENCIA for
for V=VI:I:VF
instrucciones
end
F
Instrucciones
V = VI, VF, I
SENTENCIAS REPETITIVAS

16
LA SENTENCIA while
while condicion
instrucciones
end
V
F
Condicion
Instrucciones

17

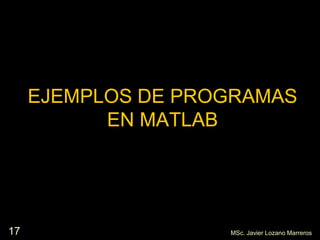

EJEMPLOS DE PROGRAMAS
EN MATLAB

18

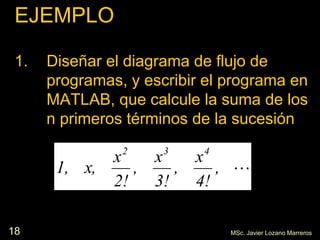

EJEMPLO
1. Diseñar el diagrama de flujo de
programas, y escribir el programa en
MATLAB, que calcule la suma de los
n primeros términos de la sucesión
,
4!
x
,
3!
x
,
2!
x
x,1,
432

19
DIAGRAMA
DE FLUJO
i = 1, n-1
INICIO
LEER
n , x
P = 1
F = 1
S = 1
P = P*x
F = F*i
S = S + P/F
ESCRIBIR
S
FIN MSc. Javier Lozano Marreros

20

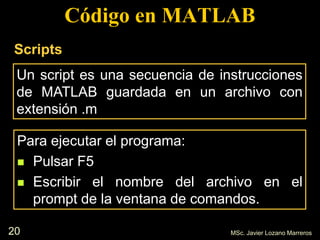

Código en MATLAB
Un script es una secuencia de instrucciones
de MATLAB guardada en un archivo con
extensión .m
Scripts
Para ejecutar el programa:
 Pulsar F5
 Escribir el nombre del archivo en el
prompt de la ventana de comandos.

21

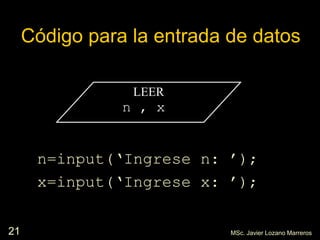

Código para la entrada de datos
n=input(‘Ingrese n: ’);
x=input(‘Ingrese x: ’);
LEER
n , x

22
Código para el proceso de datos
P=1;
F=1;
S=1;
for i=1:n-1
P=P*x;
F=F*i;
S=S+P/F;
end
i = 1, n-1
P = 1
F = 1
S = 1
P = P*x
F = F*i
S = S + P/F

23

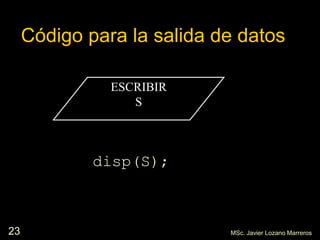

Código para la salida de datos
disp(S);
ESCRIBIR
S

24
CODIGO COMPLETO DEL PROGRAMA

25

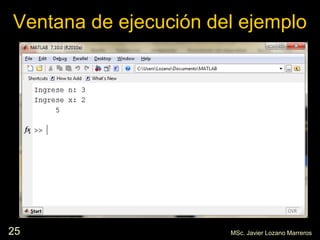

Ventana de ejecución del ejemplo

PROGRAMACIÓN VISUAL
GUIDE
CON MATLAB

PROGRAMACIÓN VISUAL CON
MATLAB
MSc. Javier Lozano Marreros27

28
ACCESO AL GUIDE DEL
MATLAB

29

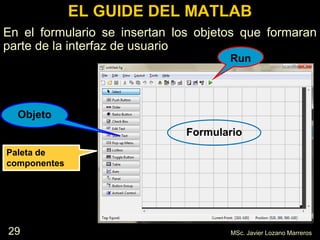

EL GUIDE DEL MATLAB
En el formulario se insertan los objetos que formaran
parte de la interfaz de usuario
Formulario
Objeto
Paleta de
componentes
Run

30

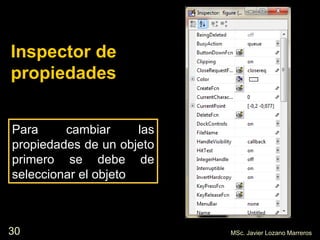

Inspector de
propiedades
Para cambiar las
propiedades de un objeto
primero se debe de
seleccionar el objeto

31
Objeto static text
Objeto edit text
Objeto push button
INTERFAZ DE USUARIO PARA EL EJEMPLO
VENTANA DE DISEÑO

32

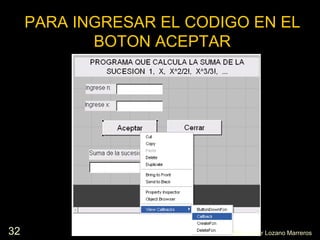

PARA INGRESAR EL CODIGO EN EL
BOTON ACEPTAR

33

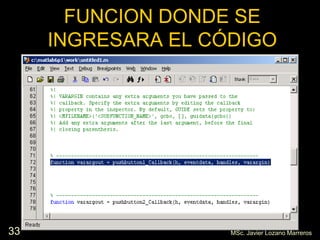

FUNCION DONDE SE
INGRESARA EL CÓDIGO

34

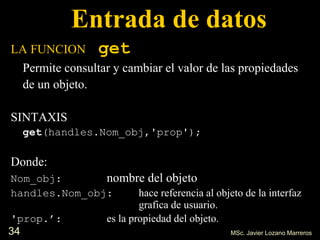

Entrada de datos
LA FUNCION get
Permite consultar y cambiar el valor de las propiedades
de un objeto.
SINTAXIS
get(handles.Nom_obj,'prop');
Donde:
Nom_obj: nombre del objeto
handles.Nom_obj: hace referencia al objeto de la interfaz
grafica de usuario.
'prop.’: es la propiedad del objeto.

35

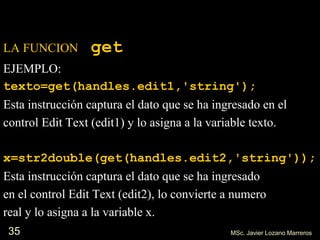

LA FUNCION get
EJEMPLO:
texto=get(handles.edit1,'string');
Esta instrucción captura el dato que se ha ingresado en el
control Edit Text (edit1) y lo asigna a la variable texto.
x=str2double(get(handles.edit2,'string'));
Esta instrucción captura el dato que se ha ingresado
en el control Edit Text (edit2), lo convierte a numero
real y lo asigna a la variable x.

36
Salida de datos
LA FUNCION set
Muestra el valor de las propiedades de un objeto.
SINTAXIS
set(handles.Nom_obj, 'prop.',v_prop);
Donde:
Nom_obj: Es el nombre del objeto
handles.Nom_obJ: hace referencia al objeto que se
encuentra en el formulario.
'prop.‘: es la propiedad del objeto,
V_prop: es el nuevo valor de la propiedad.

37

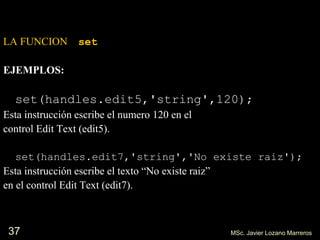

LA FUNCION set
EJEMPLOS:
set(handles.edit5,'string',120);
Esta instrucción escribe el numero 120 en el
control Edit Text (edit5).
set(handles.edit7,'string','No existe raiz');
Esta instrucción escribe el texto “No existe raiz”
en el control Edit Text (edit7).

38

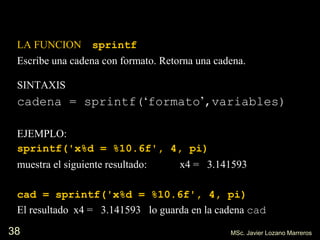

LA FUNCION sprintf
Escribe una cadena con formato. Retorna una cadena.
SINTAXIS
cadena = sprintf(‘formato’,variables)
EJEMPLO:
sprintf('x%d = %10.6f', 4, pi)
muestra el siguiente resultado: x4 = 3.141593
cad = sprintf('x%d = %10.6f', 4, pi)
El resultado x4 = 3.141593 lo guarda en la cadena cad

39

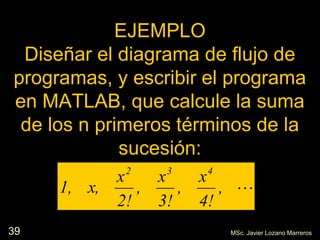

EJEMPLO
Diseñar el diagrama de flujo de
programas, y escribir el programa
en MATLAB, que calcule la suma
de los n primeros términos de la
sucesión:
,
4!
x
,
3!
x
,
2!
x
x,1,
432

40
DIAGRAMA
DE FLUJO
i = 1, n-1
INICIO
LEER
n , x
P = 1
F = 1
S = 1
P = P*x
F = F*i
S = S + P/F
ESCRIBIR
S
FIN MSc. Javier Lozano Marreros

41

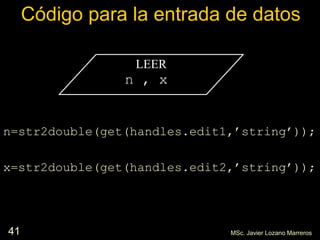

Código para la entrada de datos
n=str2double(get(handles.edit1,’string’));
x=str2double(get(handles.edit2,’string’));
LEER
n , x

42

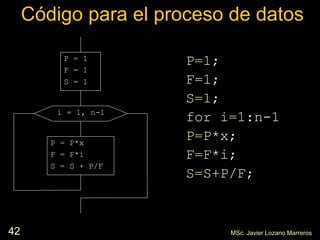

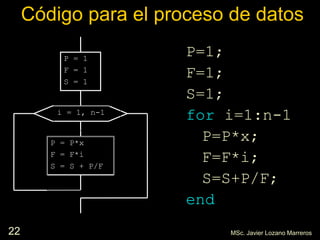

Código para el proceso de datos
P=1;
F=1;
S=1;
for i=1:n-1
P=P*x;
F=F*i;
S=S+P/F;
i = 1, n-1
P = 1
F = 1
S = 1
P = P*x
F = F*i
S = S + P/F

43

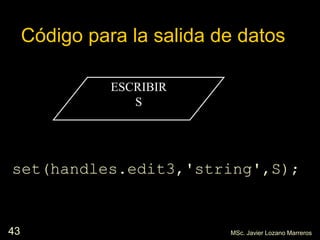

Código para la salida de datos
set(handles.edit3,'string',S);
ESCRIBIR
S

44

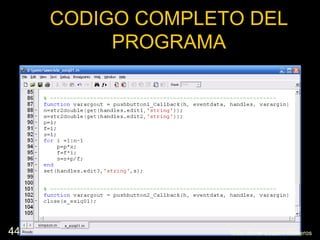

CODIGO COMPLETO DEL
PROGRAMA

45

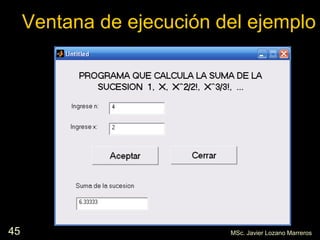

Ventana de ejecución del ejemplo
