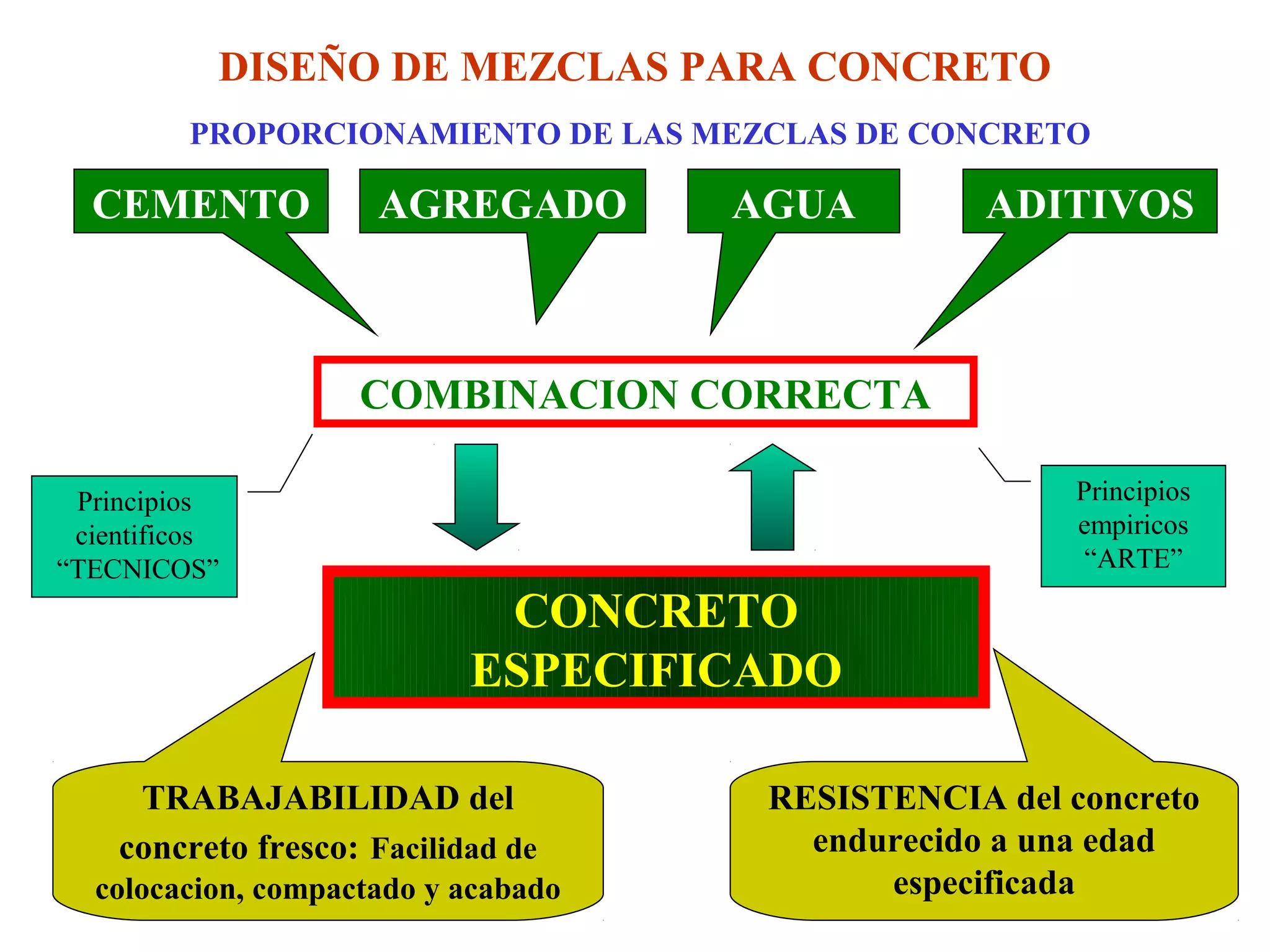

1. DISEÑO DE MEZCLAS PARA CONCRETO
PROPORCIONAMIENTO DE LAS MEZCLAS DE CONCRETO
CEMENTO AGREGADO AGUA ADITIVOS
COMBINACION CORRECTA
Principios Principios
cientificos empiricos
“TECNICOS” “ARTE”
CONCRETO
ESPECIFICADO
TRABAJABILIDAD del RESISTENCIA del concreto
concreto fresco: Facilidad de endurecido a una edad
colocacion, compactado y acabado especificada
2. DISEÑO DE MEZCLAS PARA CONCRETO
COSTO RESISTENCIA Y
DURABILIDAD
PASTA DE CEMENTO AGUA
AGREGADO CEMENTO
CONCRETO
VARIABLES
ADITIVO
ARENA
GRAVA TRABAJABILIDAD
3. RA
PA
OS
DE
NT EL TO
IE AR EN O N
OD E
IM IN MI M
ET LUM UTO
ED ERM NA VO SOL
OC ET IO AB
PR D OC
OP
PR
DE
O
OD O
ET PES
M
DISEÑO DE MEZCLAS PARA CONCRETO
4. DISEÑO DE MEZCLAS PARA CONCRETO
DATOS QUE SE REQUIEREN PARA EL
DISEÑO DE LA MEZCLA
1. GRANULOMETRIA del agregado (Modulo de finura)
2. PESO UNITARIO varillado seco del agregado grueso
3. DENSIDAD de los materiales
4. CONTENIDO DE HUMEDAD libre en el agregado (Absorcion)
5. Requerimientos aproximados de agua para la mezcla. (tabla)
6. Relaciones entre la resistencia y la relacion agua cemento
Para las combinaciones de cemento agregado. (tablas)
7. ESPECIFICACIONES de la obra
5. DISEÑO DE MEZCLAS PARA CONCRETO
EJEMPLO
Calcular la proporcion del material en kilogramos:
de cemento, agua, grava y arena, para elaborar el
concreto de una zapata.
6. DISEÑO DE MEZCLAS PARA CONCRETO
ESPECIFICACIONES DE LA OBRA
1. Tipo de construccion: Zapata de concreto
reforzado
2. Exposicion del concreto: Mediana
3. Tamaño maximo del agregado: 38 mm
4. Revenimiento: de 7,5 a 10 cm
5. Resistencia a la compresion especificada a los 28
dias: 24,5 Mpa (250 kg/cm2)
7. DISEÑO DE MEZCLAS PARA CONCRETO
CARACTERISTICAS DE LOS MATERIALES SELECCIONADOS
CARACTERISTICA CEMENTO ARENA GRAVA
Densidad relativa 3.15 2.6 2.7
Peso unitario (kg/m3) 3150 2600 2700
P.U. Varillado seco (kg/m3) 1600
Modulo de finura 2.8
Desviación de humedad a condicion SSS (%) +2.5 +.05
8. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 1. SELECCIÓN DEL REVENIMIENTO
Verificar el revenimiento especificado
O bien seleccionar un valor apropiado
Revenimiento = 7.5 a 10 cm, valor especificado, ver tabla.
Por lo que se puede aceptar el valor propuesto:
Revenimiento = 7.5 a 10 cm, valor especificado.
9. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 1. SELECCIÓN DEL REVENIMIENTO
REVENIMIENTO RECOMENDADO PARA VARIOS TIPOS DE CONSTRUCCION
REVENIMIENTO
TIPOS DE CONSTRUCCION (cm)
Máximo Mínimo
Cimentaciones reforzadas, muros y zapatas 7.5 2.5
Zapatas simples, estribos y muros de sub estructuras 7.5 2.5
Vigas y muros reforzados 10 2.5
Columnas de edificios 10 2.5
Pavimentos y losas 7.5 2.5
Concreto masivo 7.5 21.5
10. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 2. SELECCIÓN DEL TAMAÑO MAXIMO DEL AGREGADO
Generalmente, el tamaño maximo del agregado grueso debera ser lo
mayor que este disponible economicamente y en concordancia con las
dimensiones de la estructura.
En ningun caso debera exceder el tamaño maximo a:
Un quinto de la dimension mas angosta entre los lados de la cimbra.
Un tercio del peralte de las losas.
Tres cuartos del espacio libre minimo emtre varillas de refuerzo.
Tamaño maximo del agregado = 38 mm, valor dado.
11. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 3. CALCULO DE AGUA DE MEZCLADO
Y CONTENIDO DE AIRE
La cantidad de agua por unidad de volumen de concreto requerida
para producir un revenimiento dado, depende:
Del tamaño maximo de las particulas.
De la forma y la garnulometria de los agregados.
Asi como la cantidad de aire incluido.
Pero el contenido de cemento no afecta seriamente la mezcla.
12. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 3. CALCULO DE AGUA DE MEZCLADO
Y CONTENIDO DE AIRE
Entonces para determinar la cantidad de agua, vemos la siguiente
tabla y para un revenimiento de 7.5 a 10 cm y un agregado maximo de
38 mm, la cantidad de agua es de 181 kg; con 1% de aire atrapado.
AGUA DE MEZCLADO APROXIMADO (kg/cm3)
Concreto sin aire incluido
Revenimiento Tamaño máximo nominal de los agregados (mm)
(cm)
10 13 20 25 38 50 75
2.5 a 5 208 199 190 179 166 154 130
7.5 a 10 228 216 205 193 181 169 145
15 a 17.5 243 228 216 202 190 178 160
Aire atrapado (%) 3 2.5 2 1.5 1 0.5 0.3
13. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 4. SELECCIÓN DE LA RELACION AGUA / CEMENTO
La f‘c es la resistencia especificada del concreto.
La f‘cr es la resistencia promedio a la compresion del concreto.
La f‘cr que ha de utilizarse como base para calcular las proporciones
de la mezcla, debera ser la que resulte mayor de las siguientes
ecuaciones.
1. f‘cr = f‘c + 1.34 S; donde hay 1% de probabilidad de que el
promedio de tres pruebas este debajo de f‘c .
2. f‘cr = f‘c + 2.33 S - 35; donde hay 1% de probabilidad de que una
prueba (solo una) este 35 kg o mas por debajo de f‘c .
14. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 4. SELECCIÓN DE LA RELACION AGUA / CEMENTO
- f’cr
- f’cr
15. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 4. SELECCIÓN DE LA RELACION AGUA / CEMENTO
- f’c - f’cr
-S
16. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 4. SELECCIÓN DE LA RELACION AGUA / CEMENTO
- f’c - f’cr
- f’cr = f´c + 1.34 S
17. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 4. SELECCIÓN DE LA RELACION AGUA / CEMENTO
Cuando no se cuenta con datos adecuados para establecer una desviacion
estandar, la resistencia promedio requerida puede determinarse en la
forma siguiente:
- f’c - f’cr (kg/cm2)
(kg/cm2)
< 210 - f’c + 70
210 a 350 - f’c + 84
> 350 - f’c + 99
18. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 4. SELECCIÓN DE LA RELACION AGUA / CEMENTO
Calculando la resistencia promedio de las ecuaciones, suponiendo una
desviacion estandar de 2.1 Mpa, según experiencias pasadas.
1. f‘cr = f‘c + 1.34 S; donde: f’cr = 245 + 1.34 x 21 = 27.3 Mpa.
2. f‘cr = f‘c + 2.33 S - 35; donde: f’cr = 245 + 2.33 x 21 – 35 = 25.9 Mpa.
Por lo que tomamos el mayor valor que resulte que es: f’cr = 27.3 Mpa.
19. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 4. SELECCIÓN DE LA RELACION AGUA / CEMENTO
La relacion agua cemento lo determinamos según la siguiente tabla:
RELACION AGUA CEMENTO
Resistencia a la Relacion agua / cemento, por peso
compresión
A 28 dias (Mpa) Concreto sin aire Concreto con aire
incluido incluido
40 0.42 *
35 0.47 0.39
30 0.54 0.45
25 0.61 0.52
20 0.69 0.60
15 0.79 0.70
Interpolamos, y tenemos que para f’cr = 27.3 Mpa la relacion es 0.58
20. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 5. CALCULO DEL CONTENIDO DE CEMENTO
Formula para determinar la cantidad de cemento:
agua
Cemento =
relacion agua cemento
Entonces tenemos:
Cemento = 181 kg / 0.58 = 312 kg
Por lo que necesitamos 312 kg de cemento
21. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 6. ESTIMACION DEL CONTENIDO DEL AGREGADO
GRUESO “GRAVA”
Para un grado adecuado de TRABAJABILIDAD, el volumen de agregado
grueso por unidad de volumen del concreto depende solamente de su
TAMAÑO MAXIMO y del MODULO DE FINURA del agregado fino.
Cuanto mas fina es la arena y mayor el tamaño de las particulas del
agregado grueso, mayor es el volumen de agregado grueso que puede
utilizarse para producir una mezcla de concreto de trabajabilidad
satisfactoria.
Si tenemos un tamaño maximo de grava de 38 mm y 2.8 para un modulo de
finura de la arena, recurrimo a una tabla para determinar el factor que
nos servira para determinar el volumen de la grava.
22. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 6. ESTIMACION DEL CONTENIDO DEL AGREGADO
GRUESO “GRAVA”
VOLUMEN DE AGREGADO GRUESO
Por unidad de volumen de concreto
Tamaño Volumen de agregado grueso varillado en seco por
máximo unidad de volumen de concreto para diferentes
del agregado. Módulos de Finura
( mm ) 2.4 2.6 2.8 3.0
10 .50 .48 .46 .44 Entonces, el peso de grava
varillado en seco es:
13 .59 .57 .55 .53
GRAVA = Fvg x PUVS =
20 .66 .64 .62 .60 0.71 x 1600 = 1136 kg.
25 .71 .69 .67 .65
38 .75 .73 .71 .69
50 .78 .76 .74 .72
23. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 7. ESTIMACION DEL CONTENIDO DEL AGREGADO FINO
“ARENA”
METODO DE PESO: Si el peso unitario del concreto fresco se conoce
por una previa experiencia entonces el peso requerido del agregado fino
es simplemente la diferencia entre el peso por unidad del concreto y los
pesos totales del agua, cemento y agregado grueso.
METODO DE VOLUMEN ABSOLUTO: El volumen total desplazado
por los ingredientes conocidos (agua, aire, cemento, grava) se resta al
volumen unitario del concreto ( 1 m3 ) para obtener el volumen requerido
del agregado fino. Este a su vez es convertido en unidades de peso
multiplicandolo por la densidad del material.
Si no se tiene el peso del concreto, hay que estimarlo conforme a la
siguiente tabla:
24. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 7. ESTIMACION DEL CONTENIDO DEL AGREGADO FINO
“ARENA”
PRIMERA ESTIMACIÓN DEL PESO DEL CONCRETO FRESCO ( kg/m3 )
Tamaño máximo del agregado ( mm ) Peso del concreto, sin aire incluido
10 2280 Según la tabla estimamos el
peso del concreto para una
13 2310 grava de 38 mm y nos da un
valor de 2415 kg/m3
20 2350
25 2380
38 2415
50 2445
25. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 7. ESTIMACION DEL CONTENIDO DEL AGREGADO FINO
“ARENA”
Entonces, el peso de la arena es:
ARENA = concreto – ( agua + cemento + grava )
ARENA = 2415 – ( 181 + 312 + 1136 ) = 786 kg
26. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 8. AJUSTES POR HUMEDAD DEL CONCRETO
Generalmente los agregados en el almacen estan humedos, mas que
los considerados en el calculo, con base a los agregados
superficialmente secos.
Para la mezcla por tanteo, dependiendo de la cantidad de humedad
libre de los agregados, el agua de mezclado se reduce y la cantidad de
los agregados se incrementa correspondientemente.
Ajuste por humedad para la mezcla de prueba de laboratorio.
Reducimos los valores para 30 litros.
27. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 8. AJUSTES POR HUMEDAD DEL CONCRETO
MATERIAL kg/m3 Factor kg/30 litros
Cemento 312 0.3 9.36
Arena 751 0.3 22.53
Grava 1136 0.3 34.08
Agua 181 0.3 5.43
TOTAL 2380 0.3 71.4
28. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 8. AJUSTES POR HUMEDAD DEL CONCRETO
MATERIAL kg/30 litros Correcciones kg
Cemento 9.36 * 9.360
Arena 22.53 22.53x0.025=0.56
22.53 + 0.56 = 23.09
Grava 34.08 34.08x0.005=0.17
34.08 + 0.17 = 34.25
Agua 5.43 5.4-(0.56+0.17) = 4.700
TOTAL 71.40 71.4
29. DISEÑO DE MEZCLAS PARA CONCRETO
PASO 9. AJUSTES DE LA MEZCLA POR TANTEO
Debido a las muchas suposiciones, los calculos teoricos deberan ser
verificados en pequeños volumenes de concreto ( 30 litros ), la
verificacion debera ser en:
Revenimiento
Trabajabilidad ( sin segregacion )
Peso unitario
Contenido de aire
Resistencia a la edad especificada
