El documento presenta una introducción al software Proteus. Proteus consta de tres módulos: ISIS para el diseño de esquemas, VSM para simulación y ARES para diseño de circuitos impresos. Se describe brevemente el proceso de instalación de Proteus y sus principales características como la barra de título, menús, área de trabajo y herramientas. Finalmente, se indica que el próximo capítulo explicará el desarrollo del primer circuito y el uso de las herramientas.

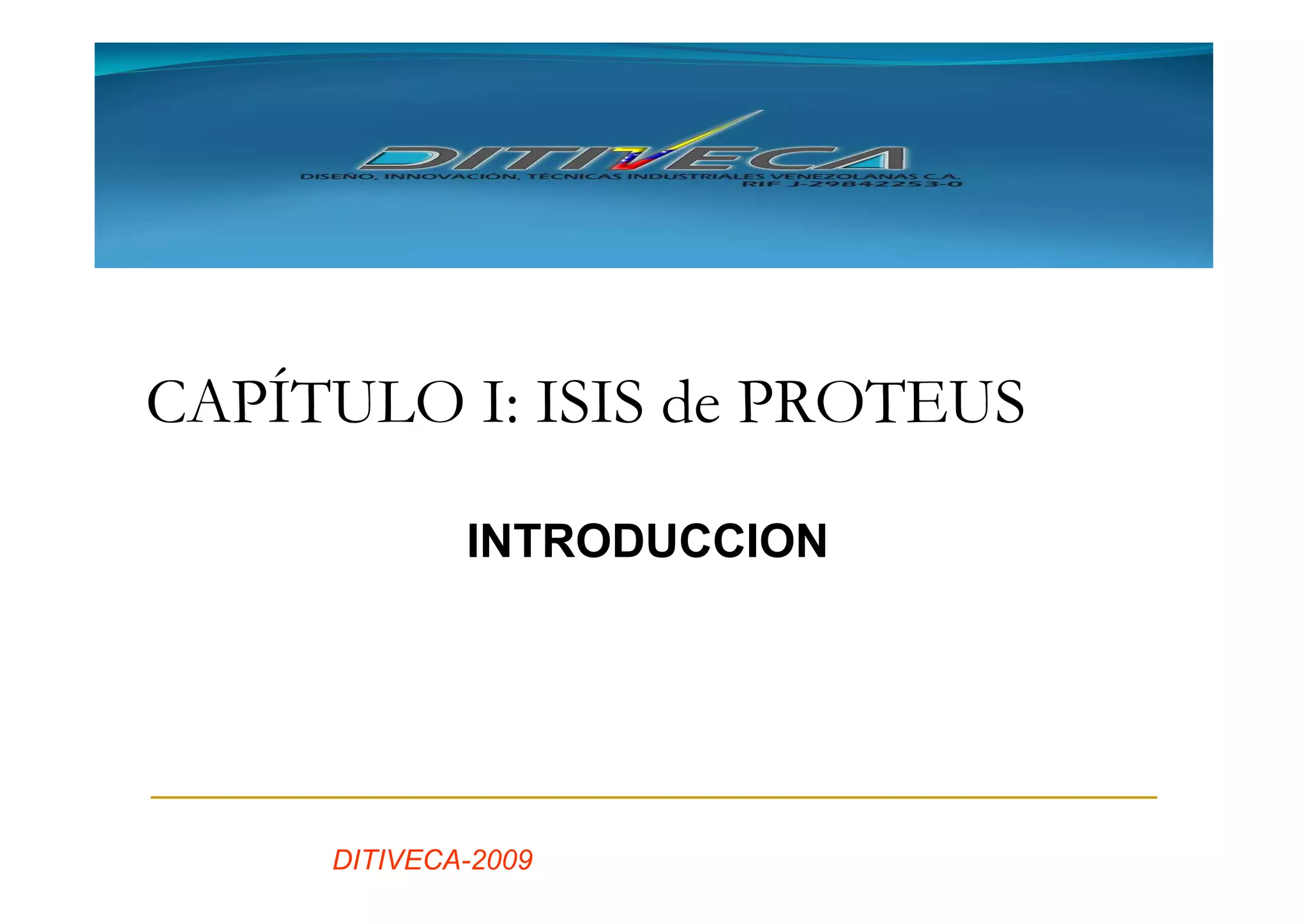

1. CAPÍTULO I: ISIS de PROTEUS
INTRODUCCION
DITIVECA-2009

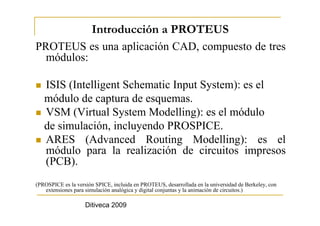

2. Introducción a PROTEUS
PROTEUS es una aplicación CAD, compuesto de tres
módulos:
ISIS (Intelligent Schematic Input System): es el
módulo de captura de esquemas.
VSM (Virtual System Modelling): es el módulo
de simulación, incluyendo PROSPICE.
ARES (Advanced Routing Modelling): es el
módulo para la realización de circuitos impresos
(PCB).
(PROSPICE es la versión SPICE, incluida en PROTEUS, desarrollada en la universidad de Berkeley, con
extensiones para simulación analógica y digital conjuntas y la animación de circuitos.)
Ditiveca 2009

3. INSTALANDO PROTEUS
SE ABRE LA CARPETA
LLAMADA PROTEUS
SE HACE CLICK EN
PROTEUS 7.1SP2
DITIVECA 2009

4. SE HACE CLICK EN
YES
USE A LOCALY INSTALED
OR SERVER Y CLICK EN
NEXT
DITIVECA 2009

5. APARECE POR PRIMERA
VEZ EL MENSAJE NO
LICENCE Y HACEMOS
CLICK EN NEXT
SE DESPLIEGA UN CUADRO CON 2
VENTANAS
DITIVECA 2009

6. HAGA CLICK EN
BROWSE FOR
Buscamos en EL
ESCRITORIO LA
CARPETA DE PROTEUS
Y SE HACE CLICK EN
CRACK Y POSTERIOR
EN PARTH.ES
APARECE TODA LA LIBRERÍA DE
PROTEUS Y SE HACE CLICK EN
MAXIM
DITIVECA 2009

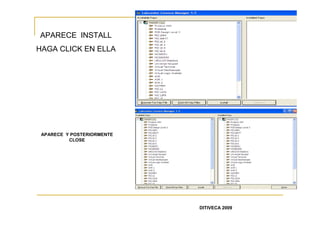

7. APARECE INSTALL
HAGA CLICK EN ELLA
APARECE Y POSTERIORMENTE
CLOSE
DITIVECA 2009

8. APARECERA
Y SE HACE CLICK
EN NEXT
CLICK NEXT- NEXT Y
POR ULTIMO FINISH
Noviembre 2009

9. AHORA VAMOS NUEVAMENTE A LA
CARPETA DE PROTEUS EN
ESCRITORIO Y ABRIMOS LA CARPETA
CRACK Y POSTERIORMENTE SE HACE
CLICK EN PATCH
APARECE EL SIGUIENTE
CUADRO Y DE HACE
CLICK EN NEXT
Ing. Yudith S.Ontiveros 2009

10. APAPRECE EL SIGUIENTE
CUADRO EN LA VENTANA
QUE SEÑALA EL PARCHE
DEL DIRECTORIO HACEMOS
CLICK EN EL CUADRITO
QUE ESTA AL LADO DE LA
VENTANA POR ESCRIBIR
BUSCA EN C O D( DISCO LOCAL) ---
Ing. Yudith S.Ontiveros Noviembre 2009

11. SE BUSCA EN D
ARCHIVOS DEL
PROGRAMA
AHORA SE UBICA LA
CARPETA LABCENTER
ELECTRONICS
Ing. Yudith S.Ontiveros 2009

12. EN LABCENTER
ELECTRONICS---SE HACE
CLICK EN PROTESUS 7
LUEGO NEXT, NEXT, NEXT Y EXIT
Ing. Yudith S.Ontiveros Noviembre 2009

13. ABRIENDO PROTEUS
Ing. Yudith S.Ontiveros Noviembre 2009

14. Introducción a PROTEUS
Antes de adentrarnos en Proteus vamos a
conocer algunas de sus posibilidades echando
una ojeada rápida a algunos de los muchos
ejemplos que lleva el paquete.
Ing. Yudith S.Ontiveros Noviembre 2009

15. CONOCIENDO LA BARRA DE HERRAMIENTAS
PROTEUS EN LA VENTANA DE HELP (AYUDA), PRESENTA
UNA SERIE DE CIRCUITOS LOS CUALES ORIENTAN SOBRE
EL FORMATO DE DISEÑO DE CIRCUITOS SIMILARES…
VAMOS ABRIR ESTA VENTA : SAMPLES.

16. Ahora, haga clic..en cada carpeta y corra
cada uno de los ejemplos

17. QUE ES EL MODULO ISIS?
Es un programa que permite
dibujar, sobre un área de trabajo,
un circuito electrónico que
posteriormente podremos simular.
En la manipulación del software
casi siempre existirán varias
opciones para un mismo fin.
Normalmente podremos optar por
seguir un menú, acceder a un
icono o trabajar con el teclado.
Aquí concederemos preferencia a
la opción más rápida y más
cómoda, que suele ser casi
siempre el teclado.

18. DESCRIPCIÓN: MODULO ISIS
Barra de título
Ventana de
Barra de menús
PCB
vista Barra de
completa herramientas
Ventana de
componentes
Zona de
trabajo
Barra de herramientas,
colocada en vertical
Barra de estado

19. Barra de título
Ubicada en la parte superior de la pantalla, en
ella se muestra el icono del programa, el
nombre del fichero abierto (UNTITLED), la
leyenda “ISIS Professional

20. Menús: Ventana Designs
Opción de
teclado
Permite el acceso a la mayor parte de opciones
del programa; sin embargo algunas sólo están
disponibles en los iconos de las barras de
herramientas.

21. Herramientas
Barra de
ficheros Barra de
visionado
Barra de
componentes y
dibujo
Opciones
varias
Barra para
giros y reflejos
Barra de
control de
simulación
Son varias y se pueden colocar el cualquier
parte de la pantalla

22. Área de trabajo
Centro geométrico.
No se imprime
Es donde realizaremos nuestros circuitos.

23. En el próximo capítulo se estudia el desarrollo
del primer montaje y uso de cada una de las
herramientas de trabajo de proteus
Ing. Yudith S. Ontiveros 2009
